Емулятор каталізатора (для цирконієвого ДК) Ч.1-схема

Після смерті каталізатора в кактколлекторе, він був вибитий іякийсь час я їздив з RC ланцюжком, впаяним у розрив сигнальногопроводу другої лямбди. Аналізуючи графіки роботи двигуна дійшоввисновку, що ЕБУ змушує працювати двигун на злегка збагаченійсуміші, намагаючись прогріти каталізатор, якого більше немає. Із'явилася ідея зробити емулятор сигналу другого лямбда зондавикористовуючи сигнал першого лямбда зонда.
Поколупаючи інтернети на предмет готових рішень, знайшов схемуемулятора каталізатора за цим посиланням
Емулятор був прогнаний у протеусі з результатом швидше працює ніжнемає і тут же був зібраний.

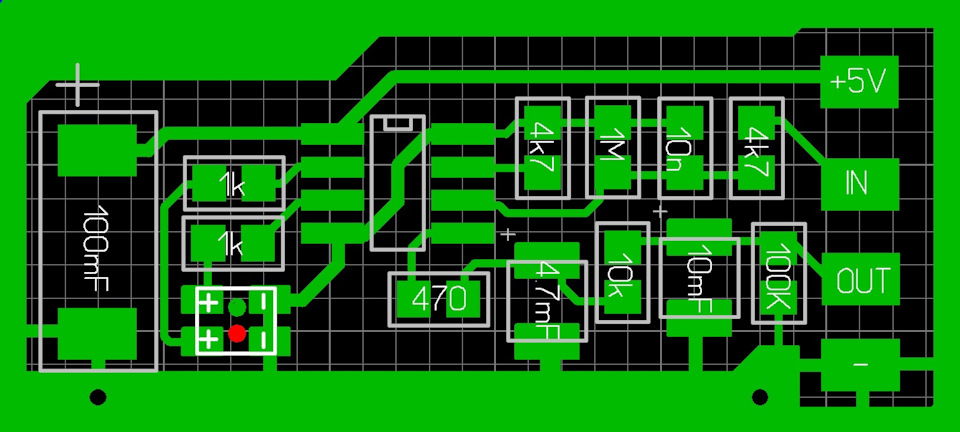

Готове пристрій вийшов розміром 37х17мм. Оригінальна схема буладещо змінена, тому що може працювати і системами, де на ДКподається деяка початкова опорна напруга. При нормальному режимізелений світлодіод моргає з частотою роботи ДК. При перегазовуваннякоротко блимає червоний. При неправильному підключенні або обривісигнального дроту або відсутності сигналу з ДК часто моргаютьзелений і червоний світлодіоди (і при включенні теж короткоморгають обидва світлодіоди). Якщо у Вас стоїть не цирконієвийлямбда зонд і вихідна напруга відмінно від 0.1-0.8В то блиматиметільки червоний.
При тестуванні вже готового емулятора, зібраного з моїми змінами, отримав у режимі імітації сигналу ДК1 на ХХ напругу 0.6-0.66В зішвидкістю наростання близько 3.5-4с і близько 2с швидкістьзагасання.
Якщо потрібна вища вихідна напруга, зменшіть номінал резистора R4 з10кОм до необхідного в межах 10кОм-1кОм.

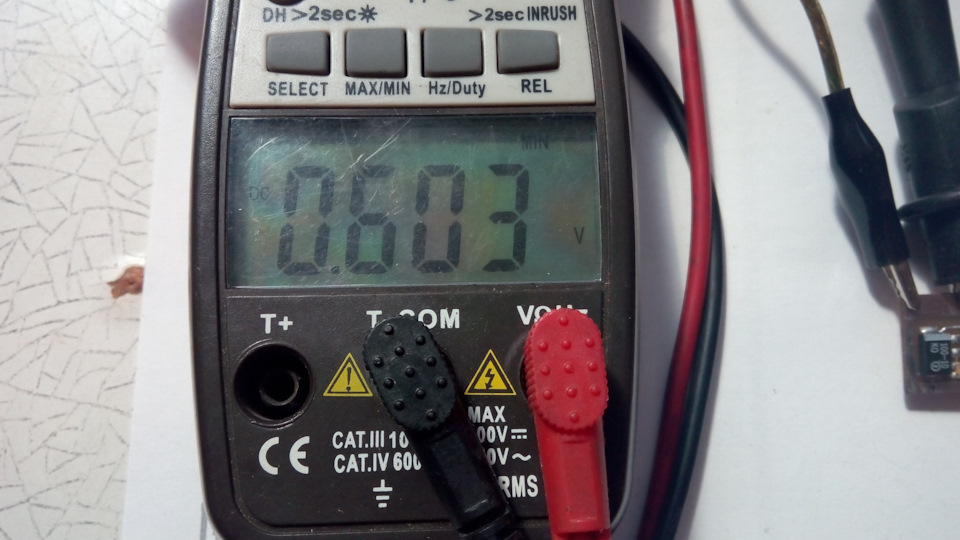

мінімальні показання (імітація ХХ)
максимальні показання (імітація ХХ)
При імітації перегазовки вихідна напруга завмирає на значенні0.7-0.73В і тримається, поки амплітуда вхідного сигналу неповернеться до значення 0.1-0.8 вольта (при перегазовках пікузначення ампліту8. -0.95В, іноді трохи вище). При імітаціїгальмування двигуном вихідна напруга плавно падає до 0.1В інаростає протягом 3-4с до норми при відновленні сигналу з ДК (пригальмуванні двигуном вихідна напруга ДК падає до 0.1В і тримається, поки не натиснути педаль газу або обороти не впадуть до 1500 об/хвдля каризми або іншого значення машин інших марок і моделей).

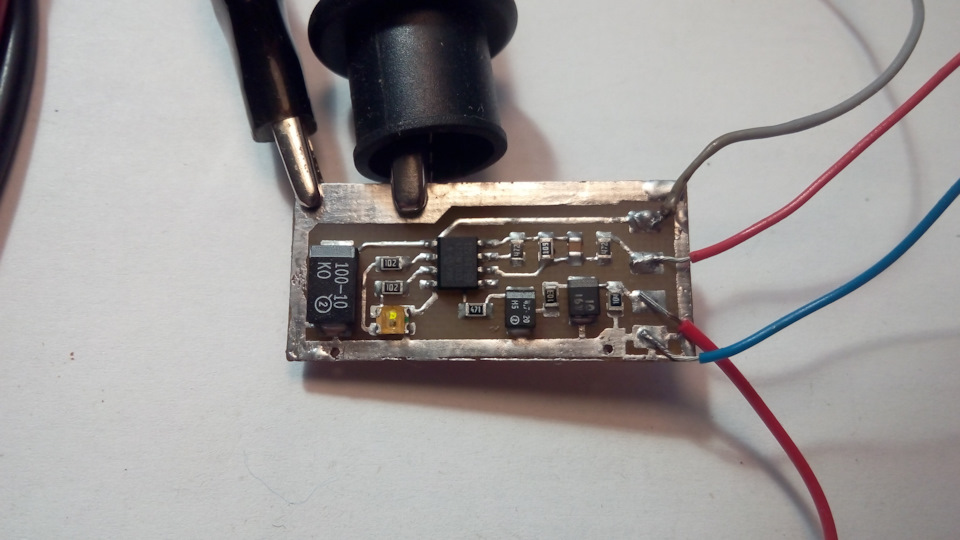

фото емулятора з підключеним імітатором ДК

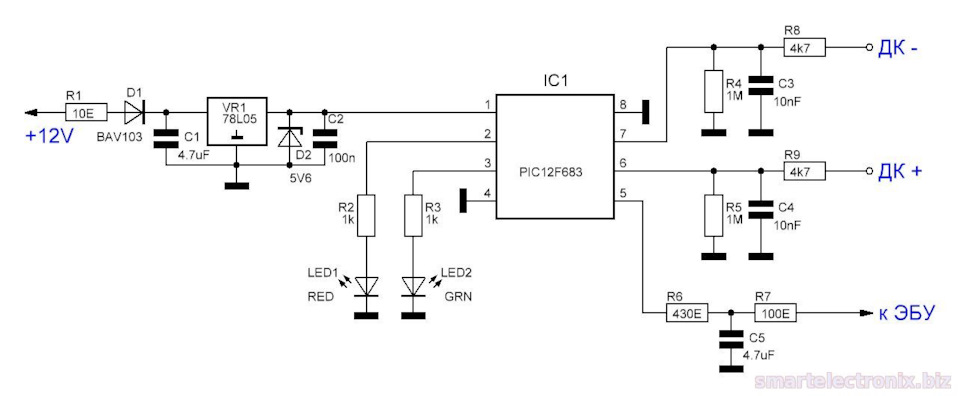

взята за основу схема імітатора сигналу ДК

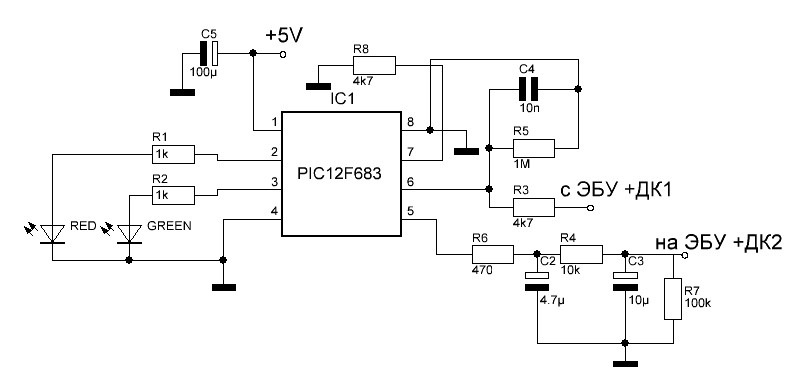

Схеми моя та оригінал, опис оригінал, прошивка на Google Drive

Продовження частина 2
