Усім доброго часу доби, дійшло справа і до щитка приладів. На щиткуприладів теми шкали
світлі, а ось стрілки звичайні і для них зроблено звичайнепідсвічування.
/>
Я вирішив доробити те, що не зміг або не захотів виробник, але непросто як по заводу, а зробити підсвічування іншого кольору

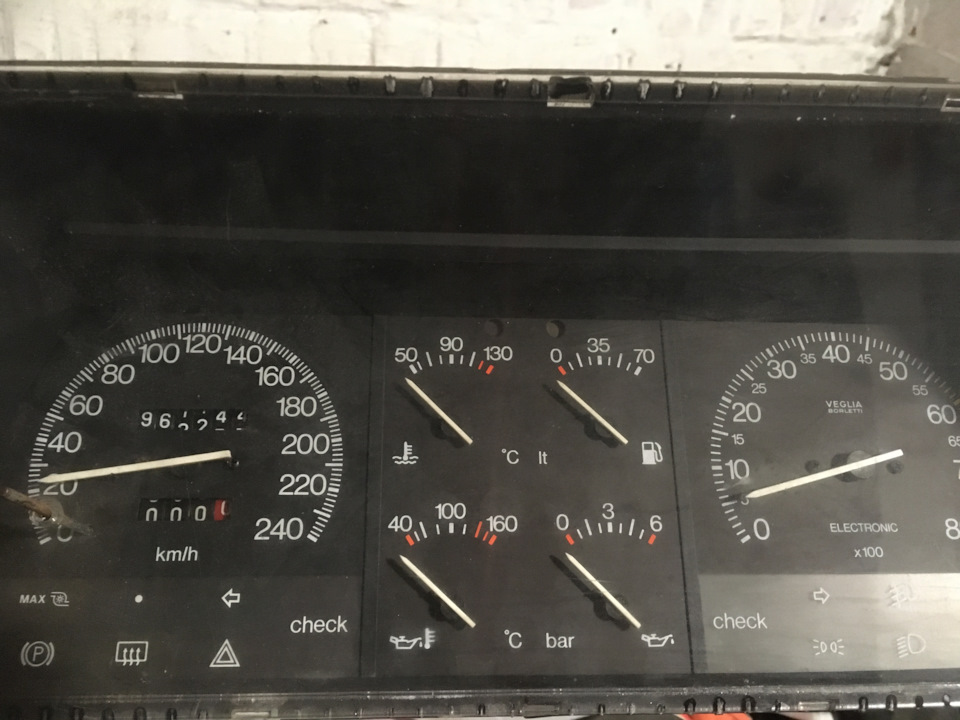

Щиток інформативний але потрібно модернізувати

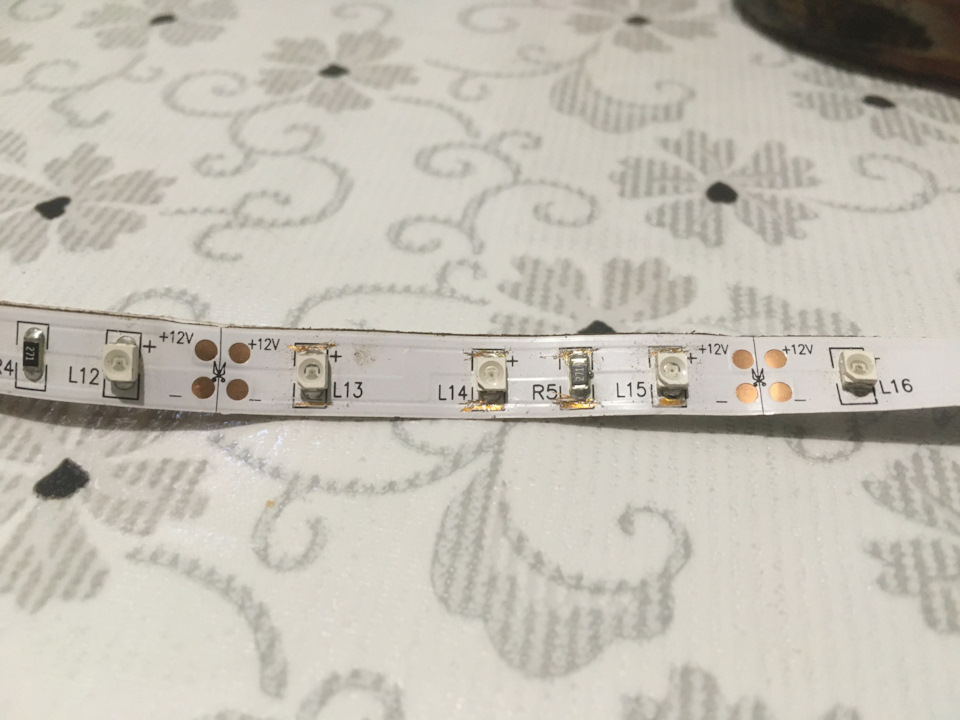

Потрібні стрічка червоних діодів які діляться по 3 штуки+резистор
Зачищаємо контакти діодів для зручнішої пропайки

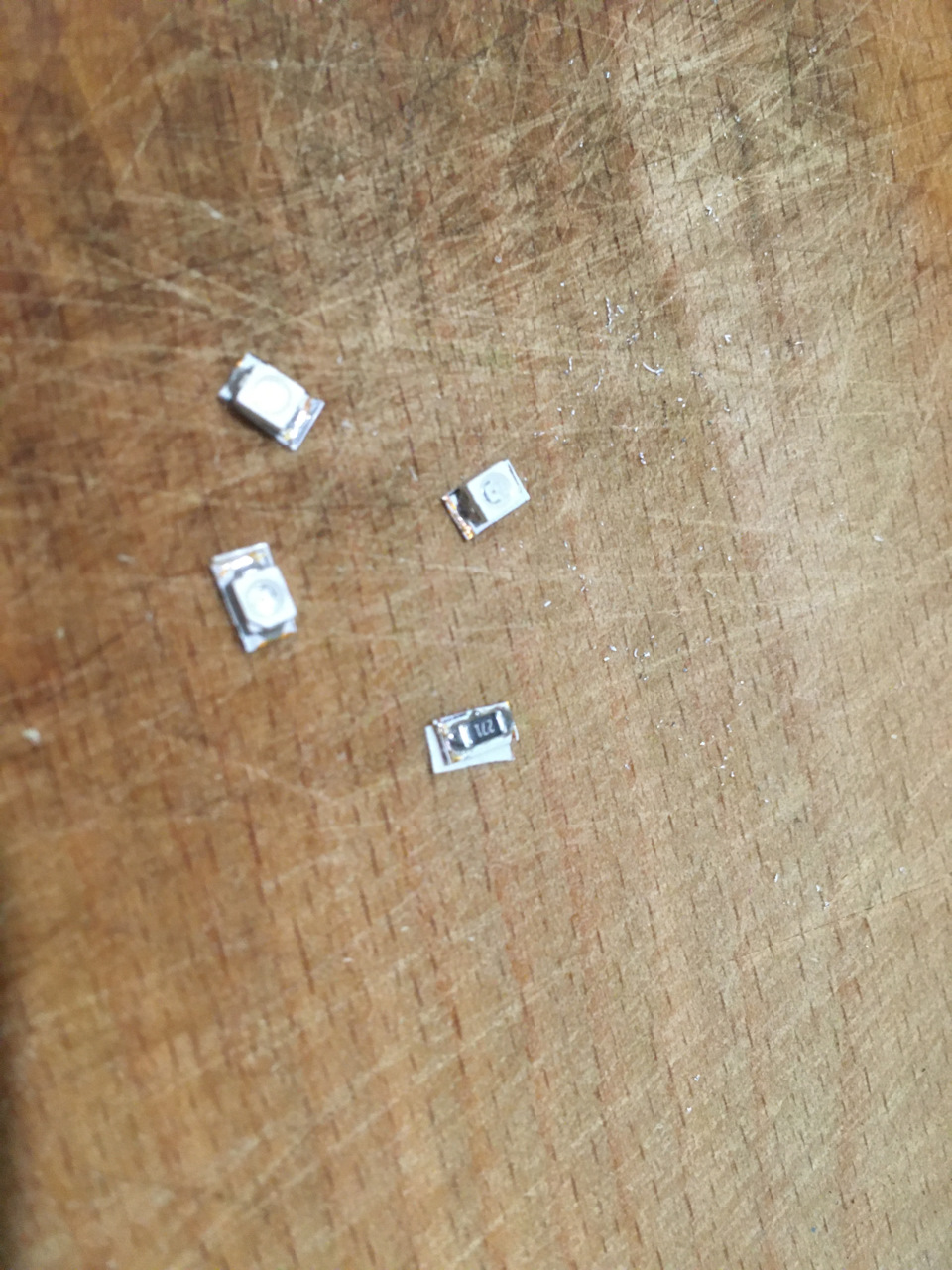

Відрізаємо від стрічки 3 діоди та резистор
і стара банківська картка або пластиковий дисконт.

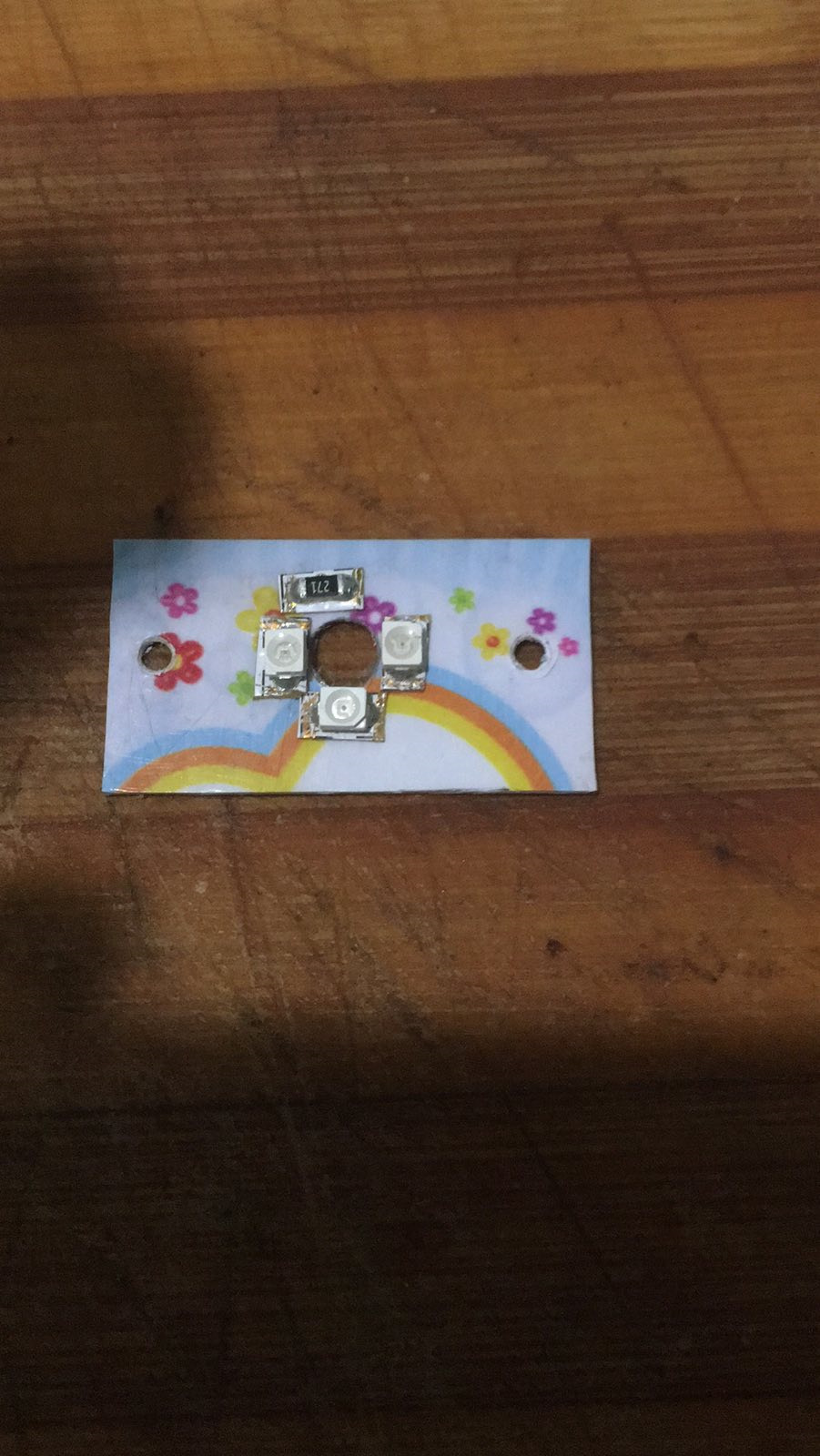

Необхідно вирізати прямокутник під шкалу і зробити два отвори підкріплення шкали і по центру діаметром 5 мм під стрілку, потім клеємдіоди на платівку навколо центрального отвору.
< /p>
Якось так
І припаюємо дроти підключення.

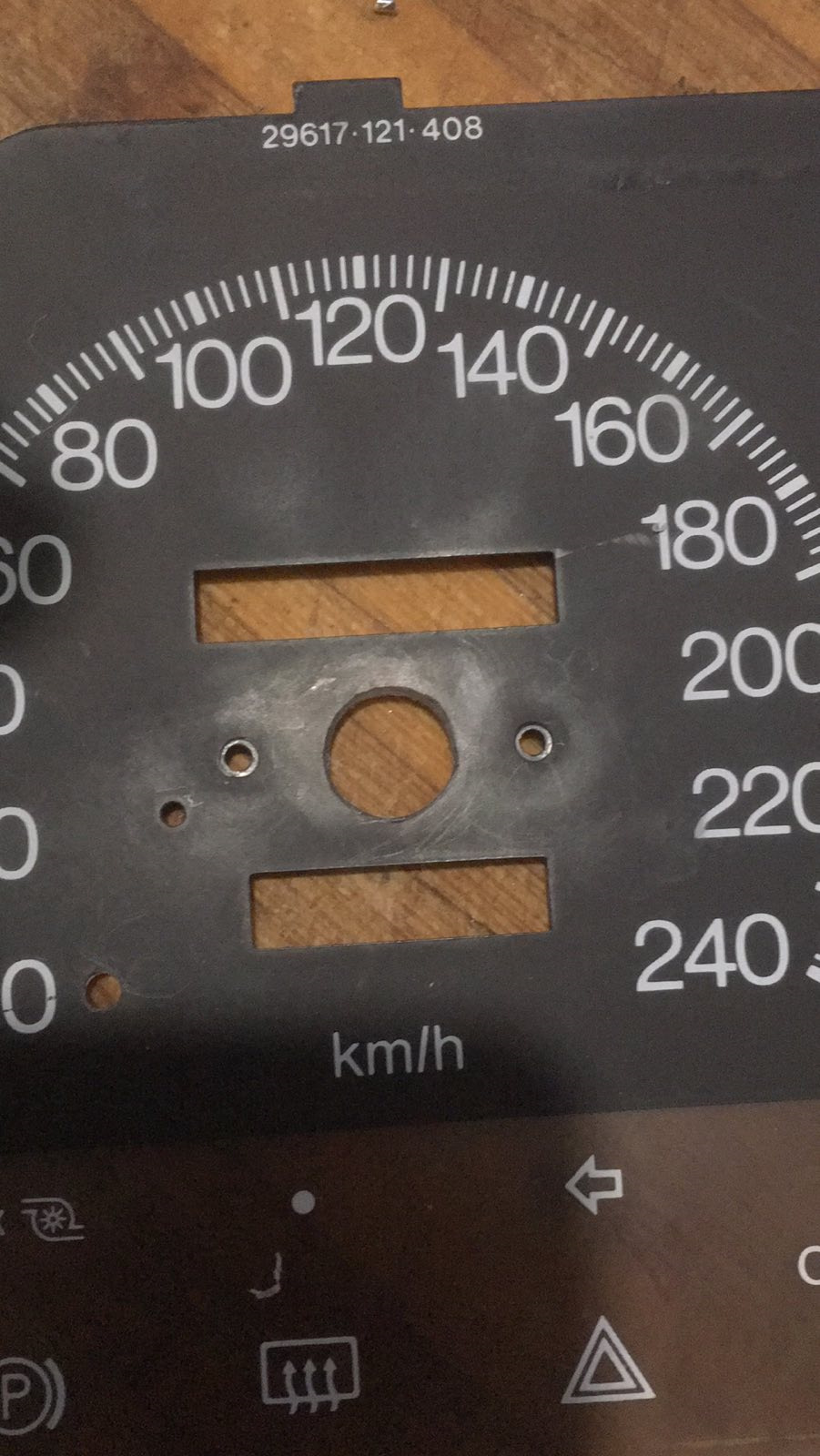

У самій шкалі розсвердлюємо отвір до 10мм.
Виглядає це так
Зібрана конструкція виглядає так
Так працює
Тепер за самими стрілками- рідні без підсвічування, тому потрібністрілки від шитка приладів крома рестаїл, також потрібні датчики зцієї кроми, оскільки штоки датчиків теми тонші ніж на окрім, кромівські стрілки просто не фіксуються. На спідометр та тахометрстрілки підходять як рідні, самі датчики (покажчики) однакові законтактами. Окреме спасибі Коліну Серьозі з «Італомафії» за стрілкита датчики
це не так вже й складно)
Так виглядає блок датчиків
На фото максимальна яскравість підсвічування
Ось все у зборі
/p>
От кінцевий результат
Дякую за увагу
