Ось і дійшли руки до накладок на пороги)) а з чого починати? звичайно ж з інструкції! докладну інструкцію та допомогу вповідомленнях =) Розбирати слід починати з водійського порогу, томущо відразу буде доступ до блоку запобіжників, до якого ми івестимемо плюсовий провід.

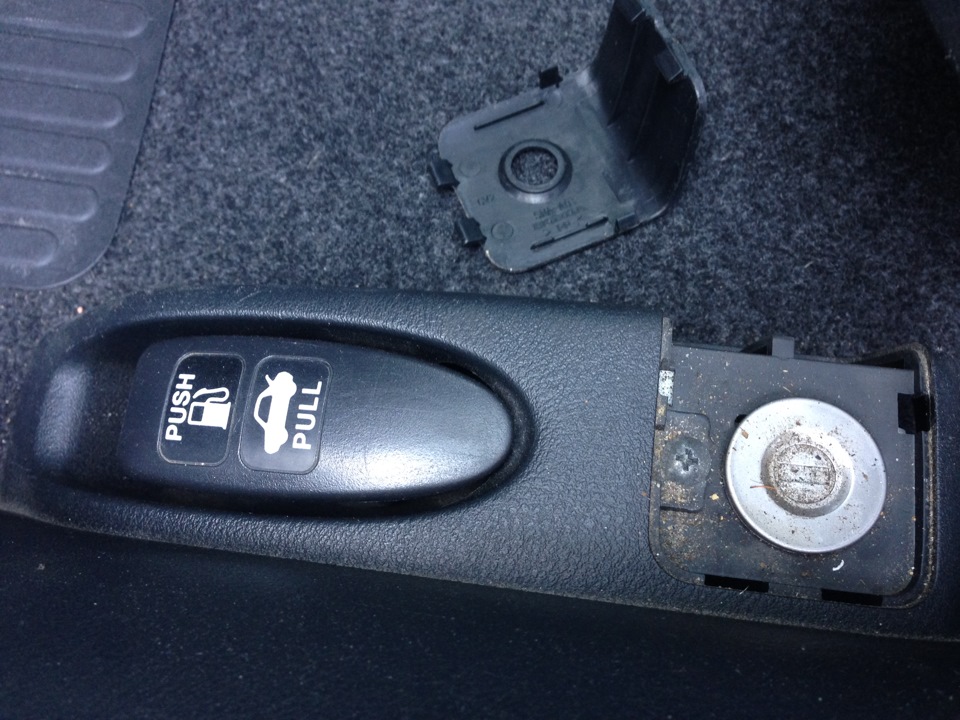

Усього один саморіз

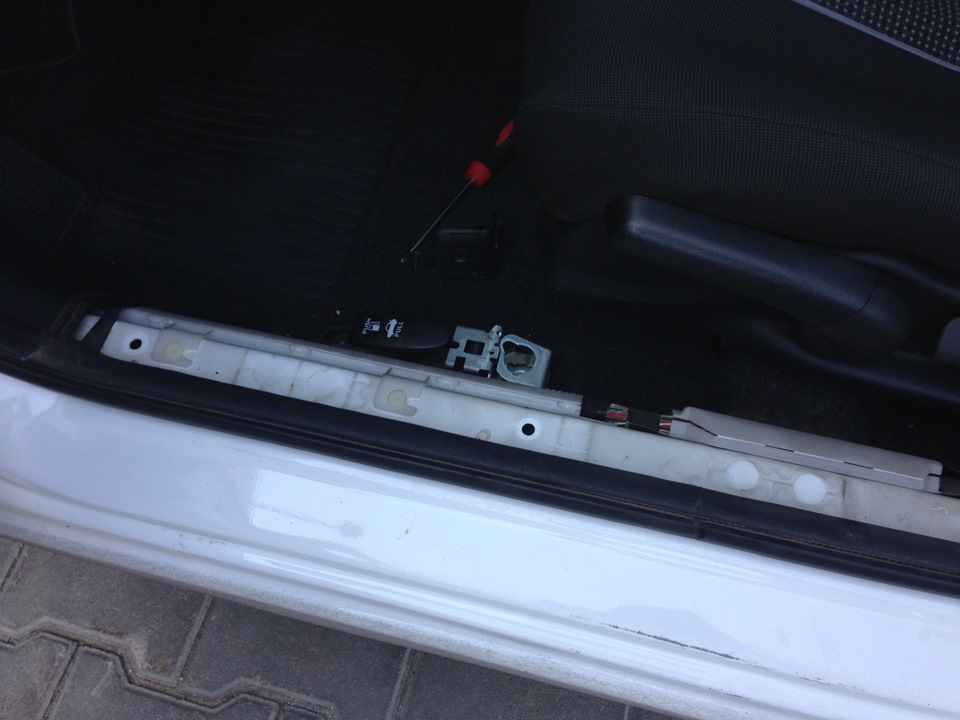

Після того як зняв пластмасовий поріг переді мною постала ось такакартина. З приводу схеми підключення — я вирішив кожен порігпідключити до кінцевика відповідних дверей, щоб світився порігтільки відчинених дверей, так логічніше, ніж якщо всі порогисвітяться при відчиненні будь-яких дверей.

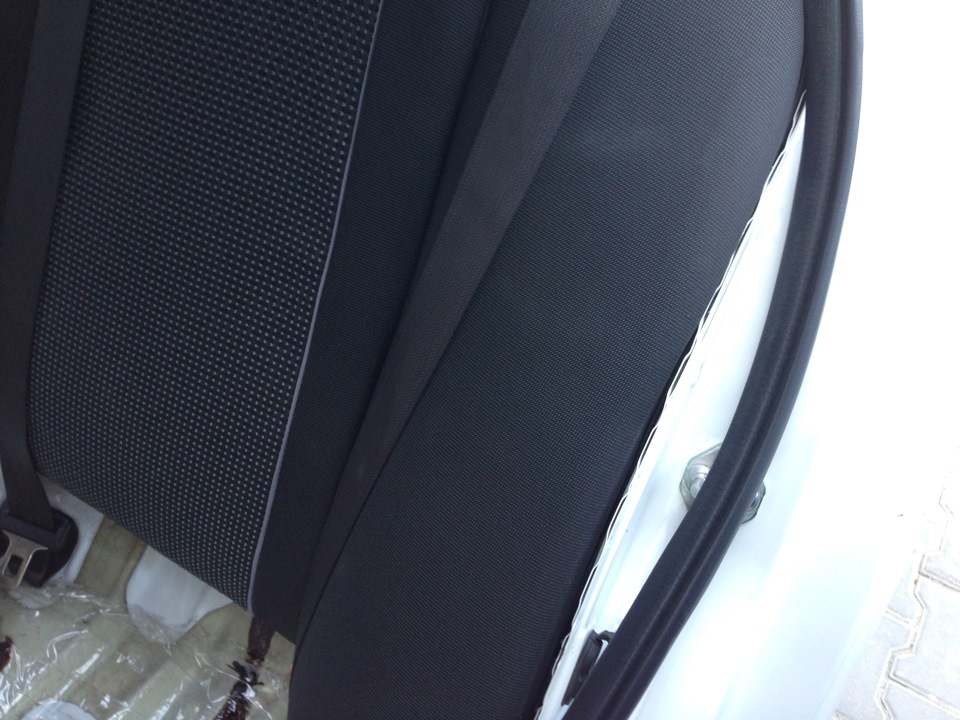

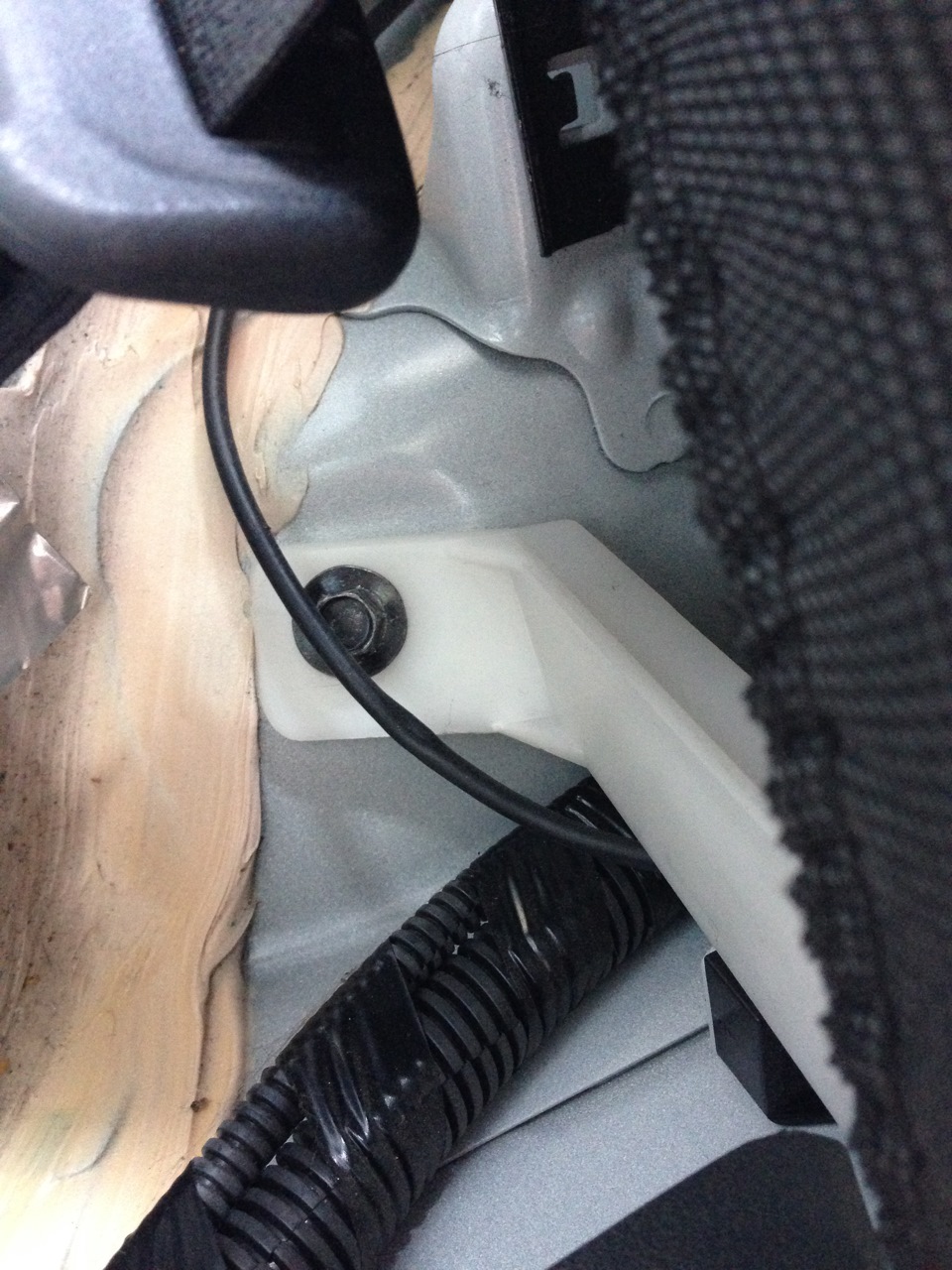

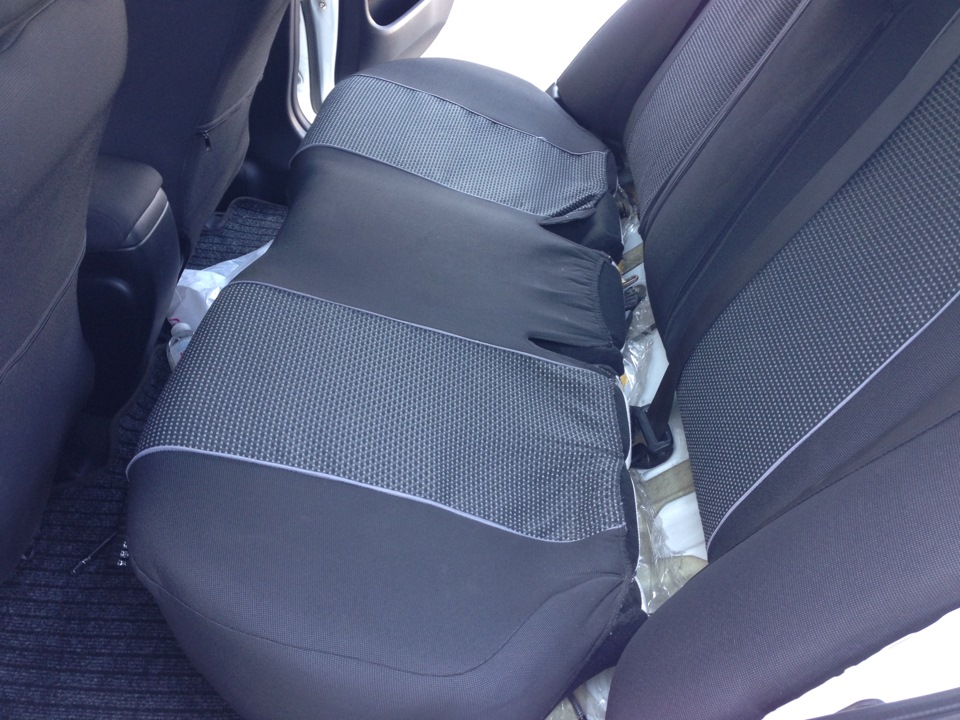

Для цього потрібно здійснити доступ до всіх кінцевиків Дверей, зпередніми дверима проблем ніяких, всього лише потрібно продати івідігнути пластик обшивки стійки. Повністю я знімати не став, умене і так рука легко пролізла. Все просто. Щоб підібратися докінцевиків, потрібно зняти бічні подушки спинки заднього сидіння, ащоб зняти ці подушки потрібно зняти всю нижню частину задньогосидіння. Знімається вона досить просто, один болт на 10 і 2засувки. Подушки до речі теж прикручені болтами на 10. Диванвід'єднаний Тепер необхідно зняти бічну подушку. Щоб зняти подушку, після того як відкрутили болт потрібно подушку потягнути вгору іпотім на себе. Там пластиковий фіксатор, звичайний куточок.
Тепер подушка знята і у нас є вільний доступ до фішкикінцевика.
Фішка кінцевика задніх лівих дверей
> Схема підключення.
Всі 4 пороги я з'єднав в один плюсовий провід і підключив його дотовстого плюсового проводу під салонним блоком запобіжників. Поручіз синьою фішкою салонного освітлення.
Червоний провід зліва
На загальному плюсовому проводі накладок у мене встановлений свійзапобіжник, так що переживань з приводу прямого підключення немає))
Намагався підключатися до живлення салонного плафона, але чомусь навиході виходило менше 5В і природно накладки не світилися.
Мінусові дроти від кожного окремого порогу я підключив до кінцівоквідповідних дверей. І все, більше труднощів ніяких =)
Результат вийшов таким
Коментарі9
допрацьовував їх як нібуть, на довго їх вистачить як думаєш? сам купив по халяві. планую ставити
Тільки плюсовий та мінусовий дроти роз'єднав і все, кожен мінус до кінцевика під'єднав. Більше доробок ніяких))
Ти провід кінцевика різав і до нього просто підключав або в сам роз'єм на стійці який?
У роз'єм у мене не вийшло, я трохи відступив від нього і до самого дроту примотався. А взагалі я це все вже зняв, одна накладка повністю згасла, одна потьмяніла і іржа від них почала з'являтися на порогах.
Тепер навіть такий, як я розбереться )))
Який запобіжник поставив на поріжки?
Я навіть не подивився на скільки запобіжник ампер)) він рідний, в комплекті з накладками був, нічого винаходити не довелося.
Дивно що 5в на плафон йде. Знаю люди підключали накладки саме від дроту плафона.
Респект за виконану працю! Візьму на замітку))
