То, что сделано с Pride Quattro 4*75

Існує думка, що найкращий конденсатор це його відсутність!
Добре, і як це зробити… Інтегратор…
Куримо форуми. Довго… Довго… Багато… Дуже багато… І що ж…

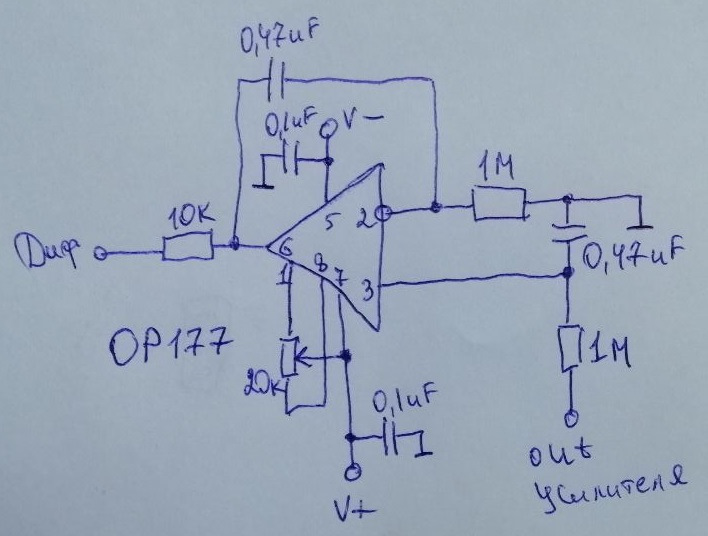

Отримую таку схему

Інтегратор
Вже було зібрався її втілювати в життя, але величезне спасибіmaster-ed
Він відкрив і поділився зі мною секретом "правильної схемиінтегратора"
За що йому величезна подяка Ми не знайомі особисто, і більше того, спілкування тільки через MegaDriver.org Хочеться сказати тим, хтопогано відгукується про Едуарда — почніть з себе Будьте людьми впершу чергу, і майте повагу!

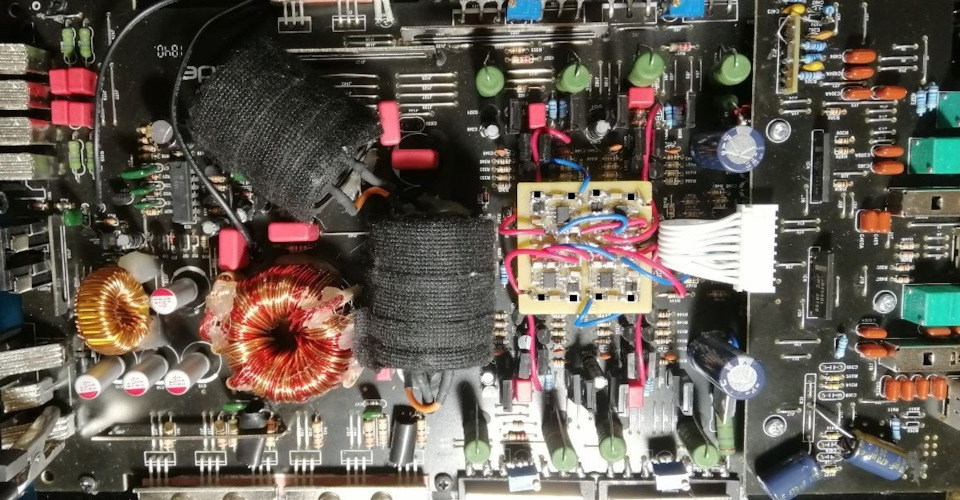

А тепер, що зроблено:
1) Тупі транзистори диф каскадів (KSA1013Y та KSC2383Y) замінив на2sa1145 та 2sc2705, які підібрані за коефіцієнтом посилення.< br/>

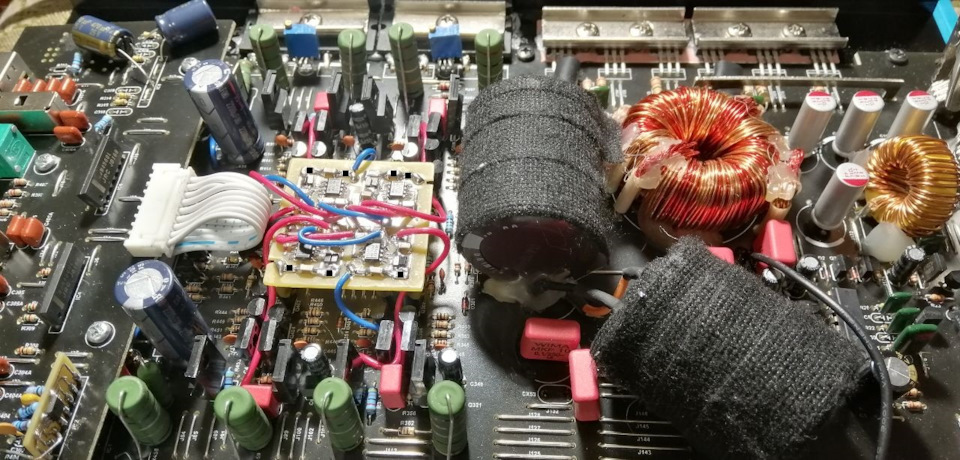

2) Позбавився від прохідних конденсаторів, і конденсаторазворотного зв'язку Інтегратор на допомогу. Струм спокою для СЧ -50мА (зміщення між базами кінцівок при цьому 1, 15В)
4) Піднятий струм спокою для ВЧ - 60мА (зміщення між базамикінцівок при цьому 1, 2В)
> Загальне споживання підсилювача в холостому режимі зросло з 0, 6до 1, 75А. Корпус після 2-х годин середньої потужності - 36градусів. Дякую 120мм вентилятору)))
5) Зворотній зв'язок тепер у співвідношенні 47К до 2К.

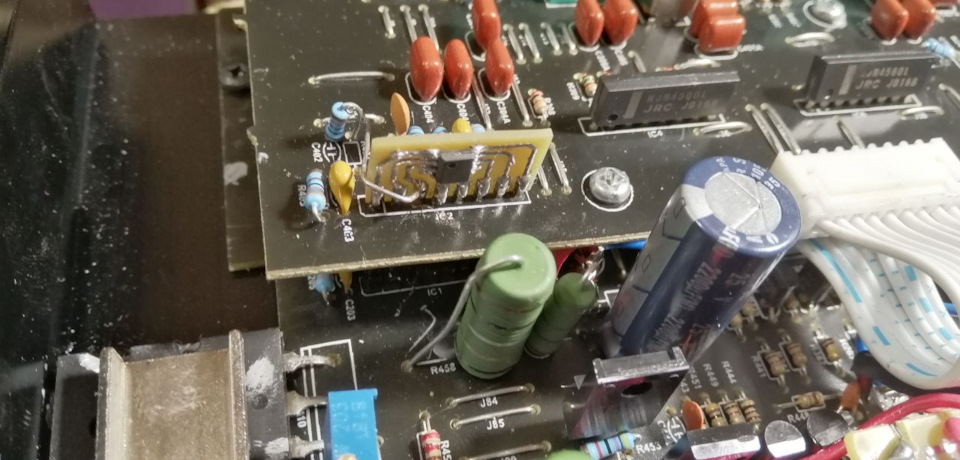

6) У попередньому підсилювачі знизив конденсатор з 300пик до 30пік, коефіцієнт посилення 3, 3к до 10к (1, 33 раза)
7) Живлення LME49860 MA/NOPB на кожну Panasonic серії FC 470uF 25V(EEU-FC1E471)
:20 ранку закінчив усі роботи. Встановив підсилювач у авто. Слухаю, і насолоджуюся.
Звук зараз, що кажуть — заслухатися можна.
На стільки детально все, особливо ВЧ, дуже змінився. Сцену вивестимайже в ідеал вдалося.
Друг послухав, офігел… І тепер просить щось подібне зробити йому зйого 4х канальником… Ну подивимося…
І так, наступний на черзі Deaf Bonce Machete MA-900.1D)))

Ще раз хочу висловити подяку Едуарду Марилову за допомогу!
