Пересвет кнопки стеклоподъемника

Усім привіт, ось ще один запис у БЖ мого авто.
Сьогодні вам продемонструю як замінив згорілу лампочку на 3світлодіоди SMD 3528 Green.
<

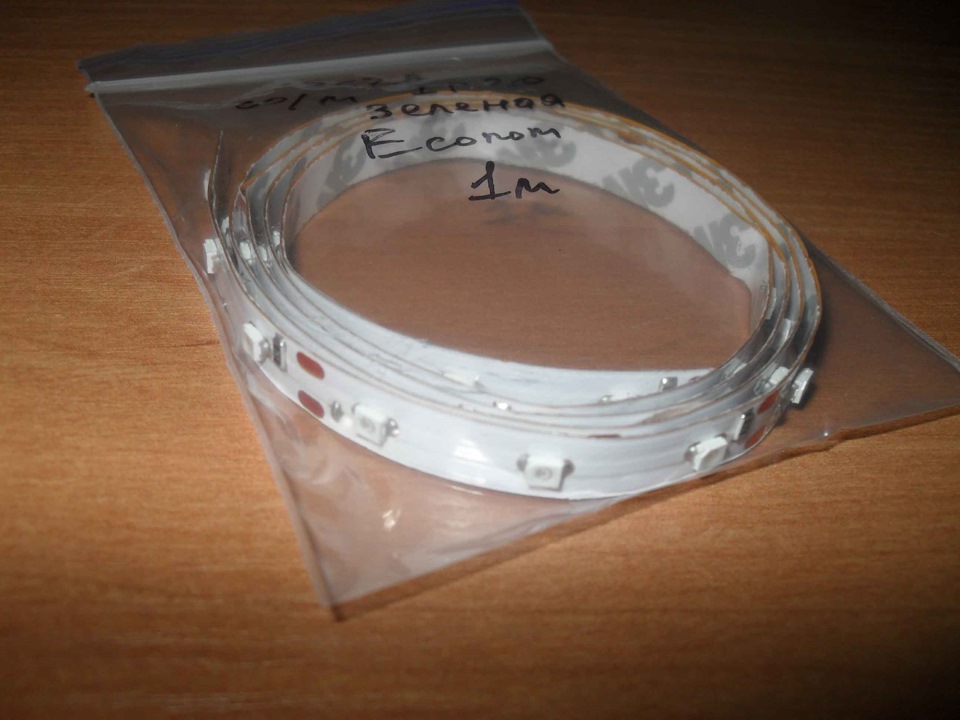

Для пересвіту нам потрібно 3 світлодіоди 3528 Green і резистор 151. (випаював світлодіоди та резистори зі світлодіодної стрічки, такнабагато дешевше ніж купувати компоненти окремо)

Світлодіоди випоюються легко!
< p>
І так почнемо!
Для початку знімаємо кнопку обираємо її та знімаємо розміри дляплати!

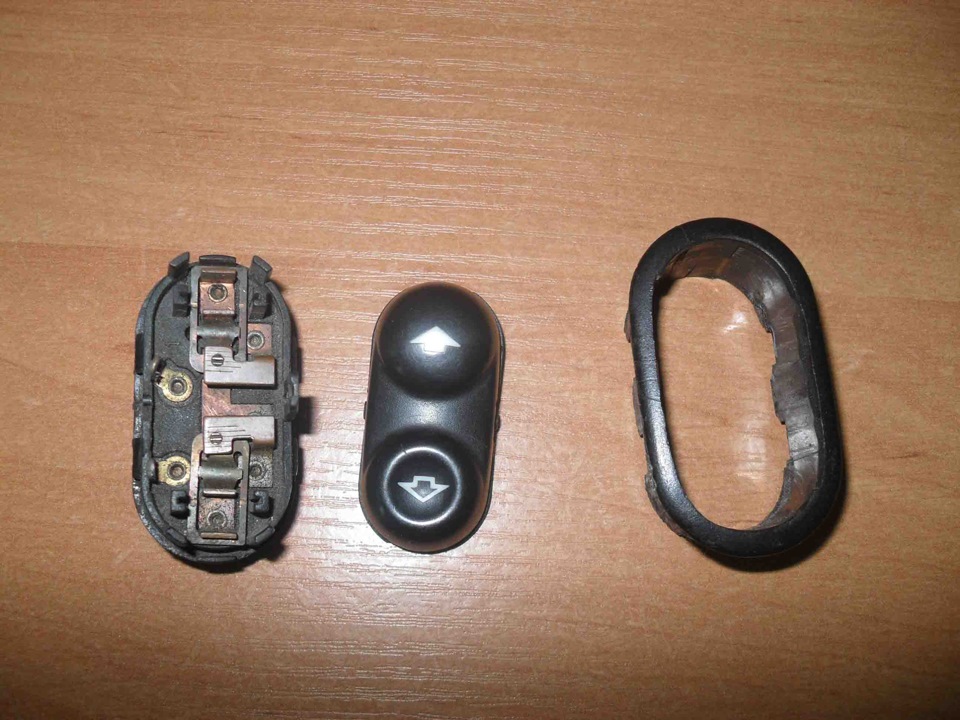

Розібрана кнопка

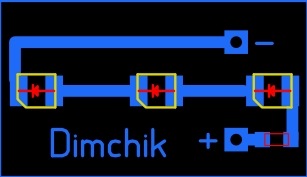

Плату я малював у програмі Sprilt Layout плата вийшла 2.5 х 1.5 см.Ось кому потрібно скіну на mail. Труїмо лудимо і напоюємо наші SMDкомпоненти.

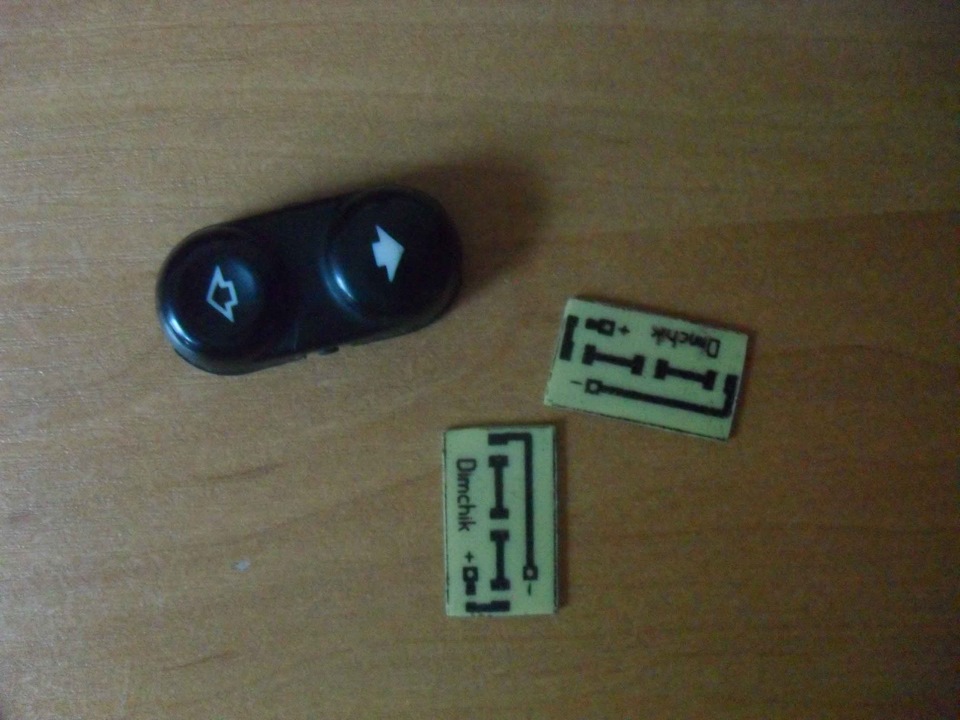

Перенесли на склооліт і витруїли.

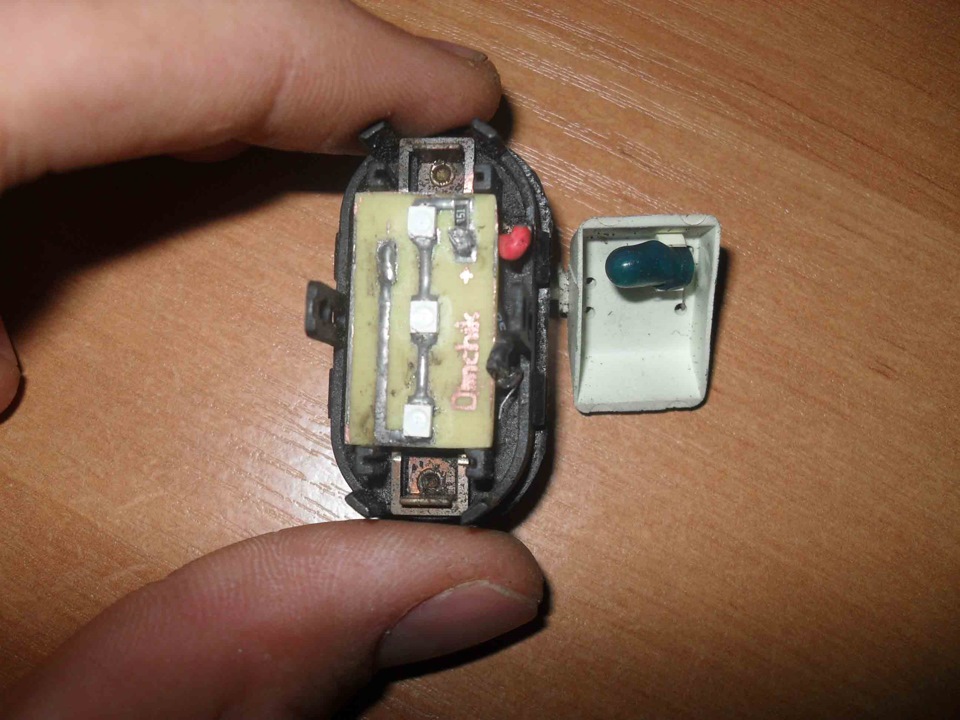

Напаяли і вставили хустку. Своє місце, якщо потрібно сточитиплату.
Дело від кнопки стандартна лампочка підсвічування!

Плата у мене встала ідеально! припаюємо контакти у мене 2контакт на кнопці це -, а 5 контакт +.

Ось контакти на підсвічування кнопки 2 і 5 контакти

Збираємо кнопочку ставимо на місце, перевіряємо, після перевіркичекаємо вечора щоб оцінити нашу працю! )

Фото вийшло поганої якості, мабуть фотик не хоче знімативночі! )
