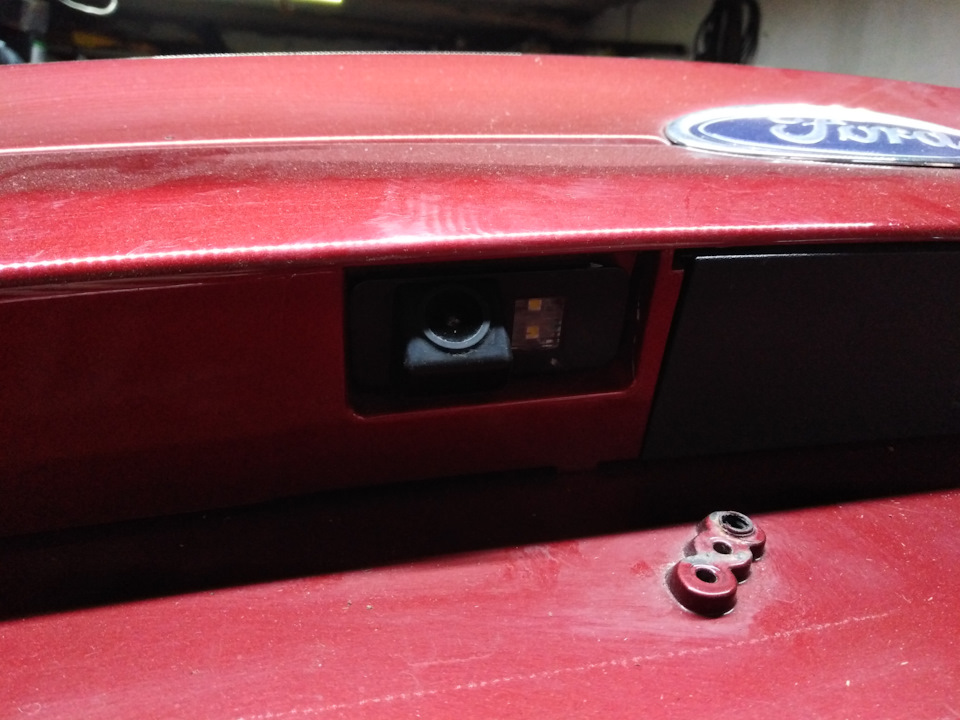

Так як у мене на минулій машині була встановлена камера задньоговигляду, то і на фьюжені вирішив встановити цей девайс. І замовивкамеру з Китаю на підсвічування
номера.
Назва на алі експрес
< CCD кольоровий чіп Автомобільна задня камера заднього видудля FORD MONDEO/FIESTA/FOCUS Хетчбек/S-Max/KUGA
Підключення живлення взяв від лівого заднього ходу., фіолетовий-.

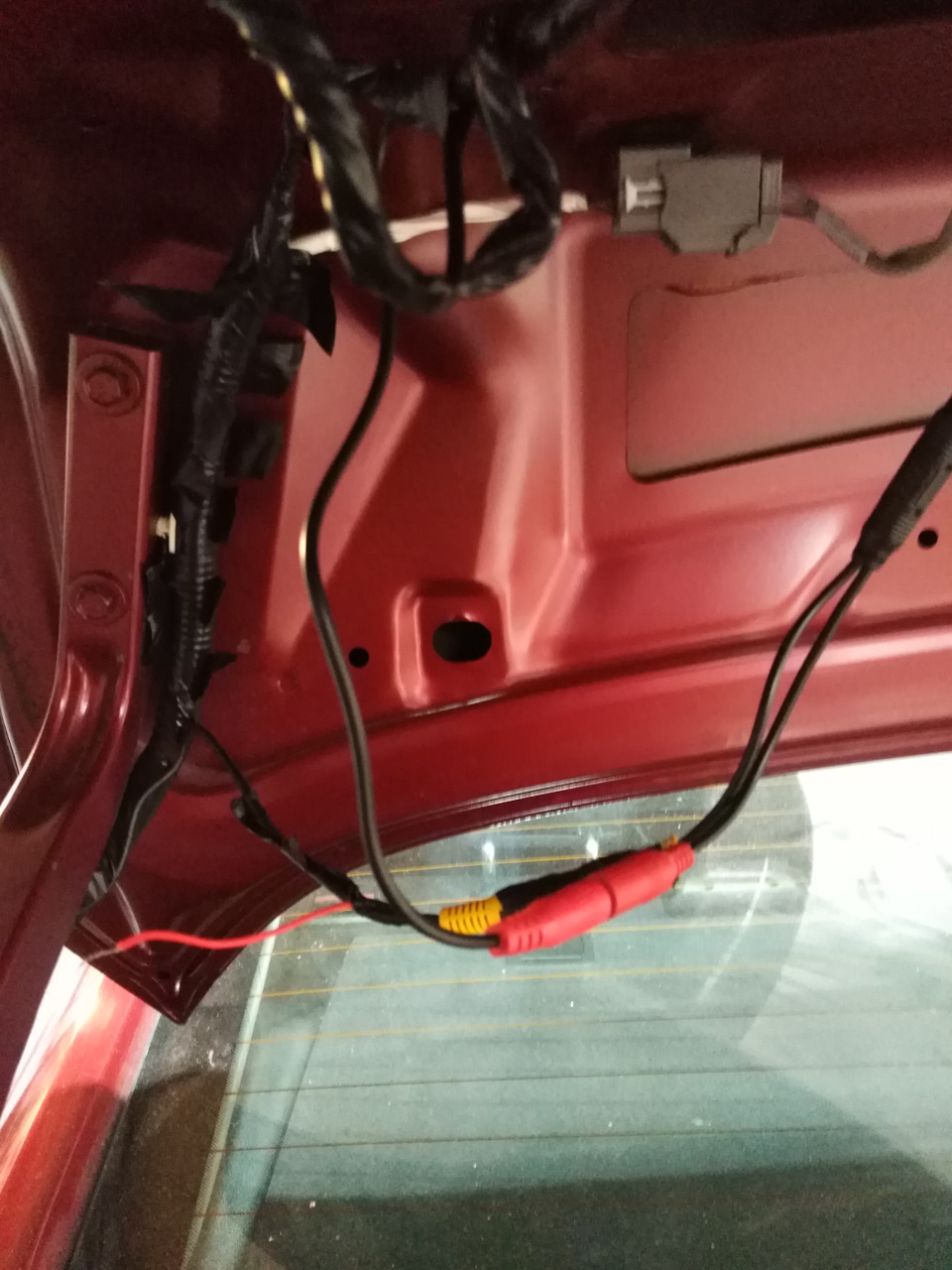

І простягнув проводку по лівій стороні до синка. (як розбиратипанель описувати не буду т.К немає фото і вона в мене розбиралисязаздалегідь)< <

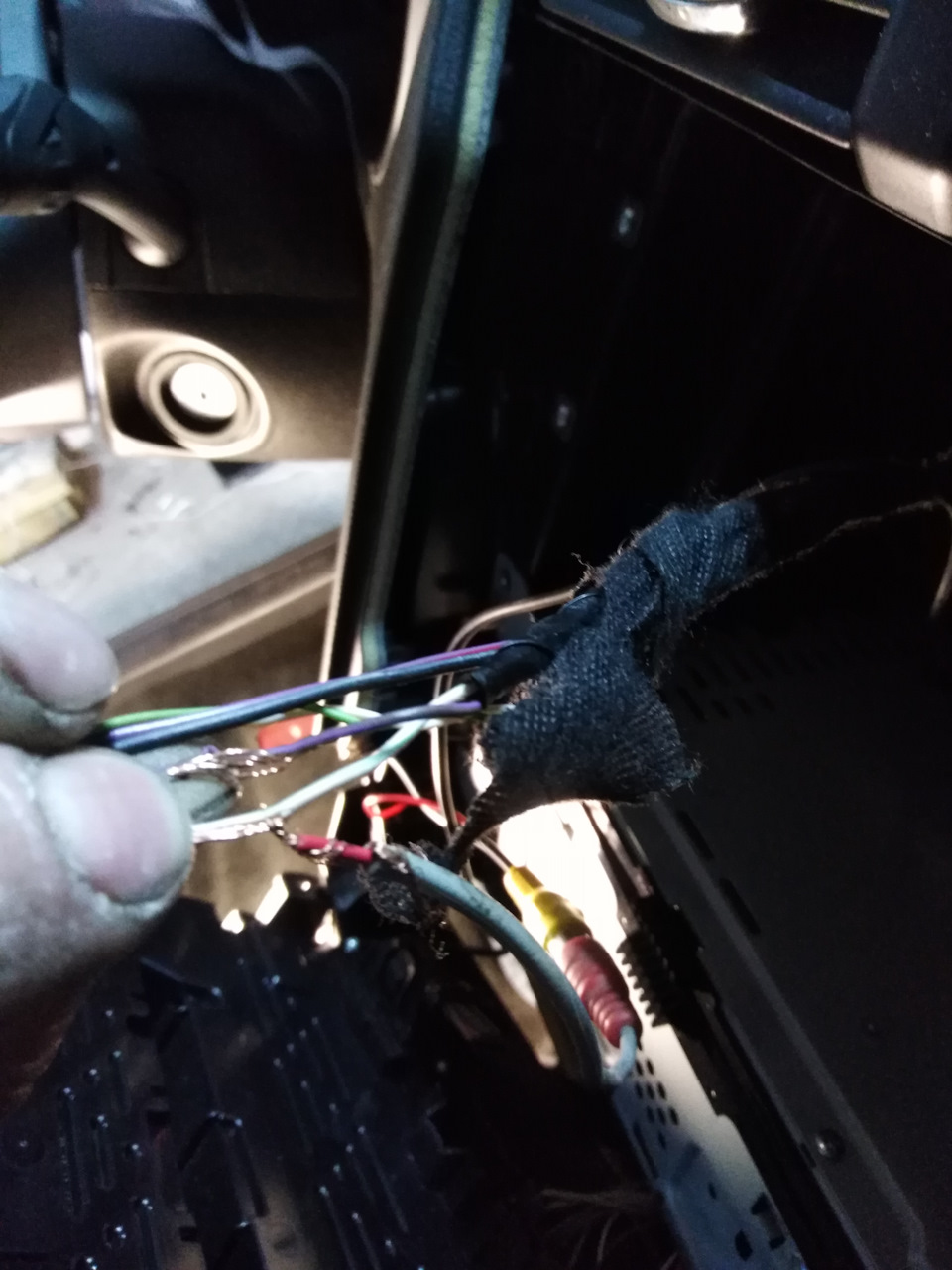

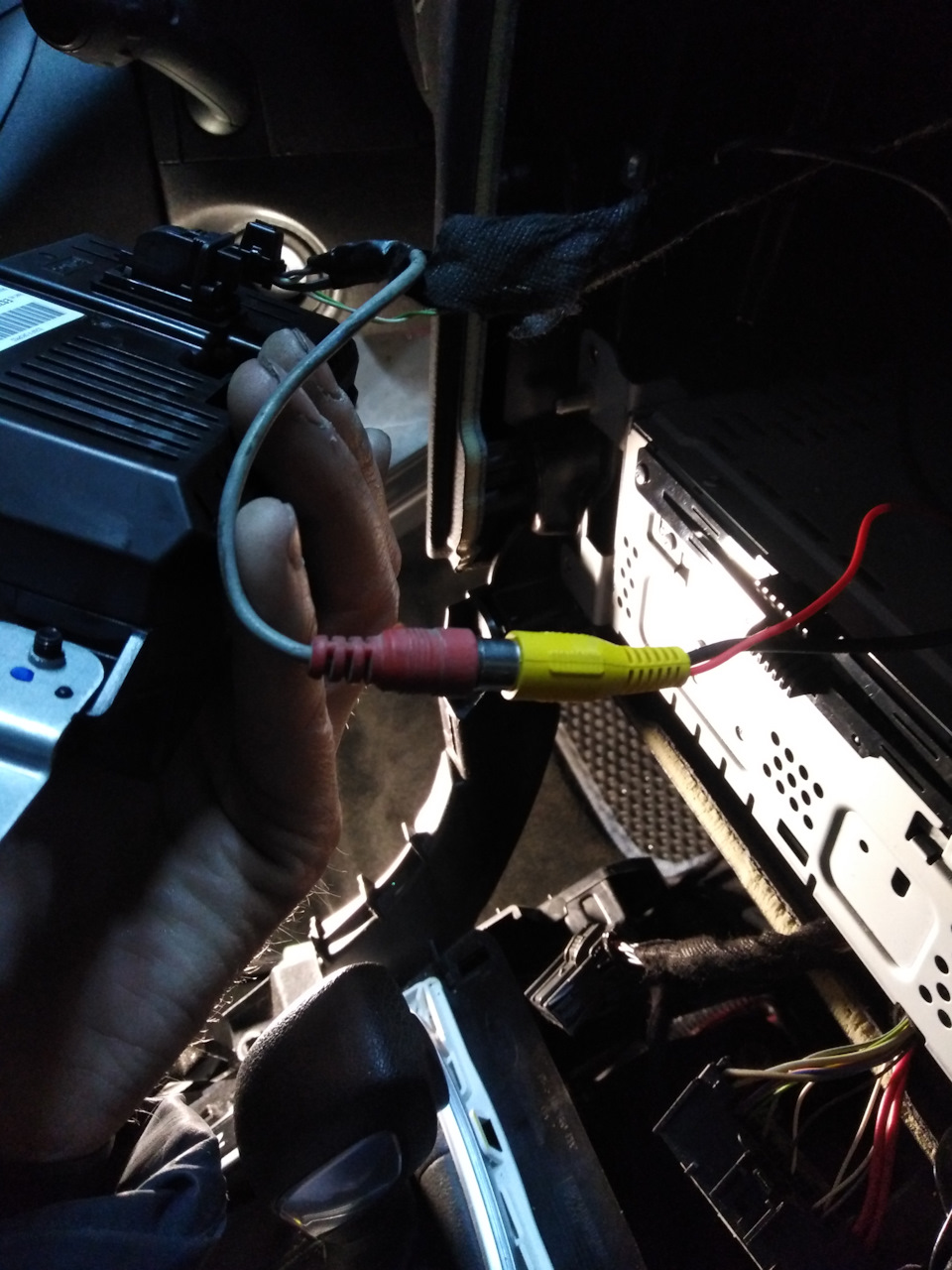

Взагалі витягуємо дисплей і відключаємо роз'єм Далі в роз'єміназодим два дроти типу кручений пари (вони змотані ще ізолентою) ідо них приєднуємося, але у нас вихід з камери "тюльпан" і ось тутбула невелика затримка. Покуривши, походив гаражем на полиціпобачив стару магнітолу, і ось на ній я побачив роз'єми які менітреба. Швидко відрізав і підключив.
Біло зелений провід це +
Фіолетово чорний —

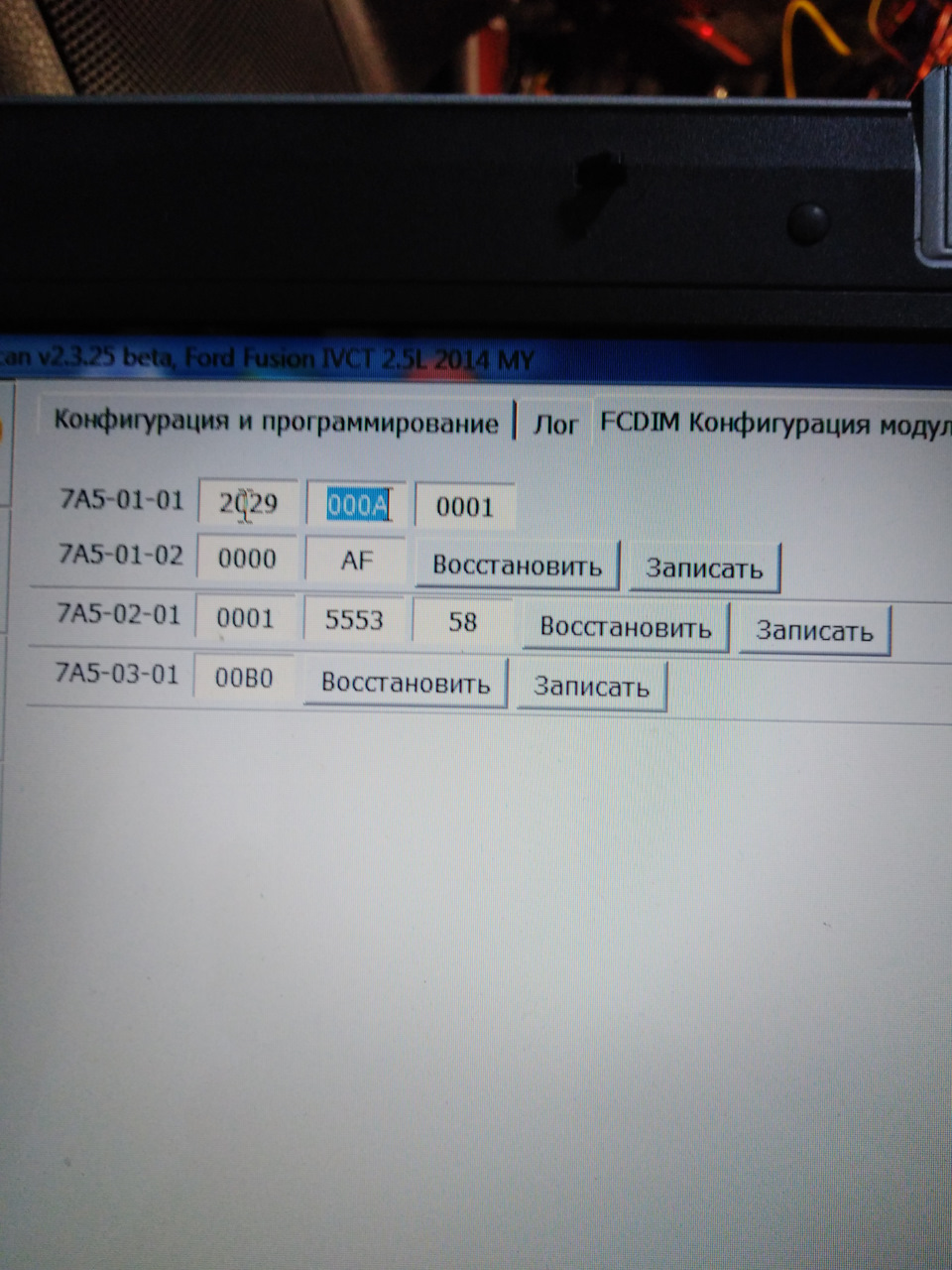

Далі у форскані активуємо камеру і радіємо . (там де 2029 замість 0ставимо 2)
Всім дякую може кому і знадобиться.
Коментарі10
Думаю собі таке ж зробити. Я так розумію, що динамічних ліній немає?
Ліній немає, але можна знайти в китаї під лінії
Червоний проводок від жовтого тюльпану це на корпус (-)?
У вас від самого екрану такі проводи виходять чи від мозку синку ? У мене вони йдуть до блоку синку походу
Підключав камеру так само як і ви тільки не біля екрану, а в багажнику біля лівого крила до фішки, підключався до зелено-білого (відео+) та фіолето-чорного( відео- ); активував камеру, на екрані пише щось на зразок недоступна камера ((( але живлення ...
Підключав саме до дротів які йдуть до дисплю. Спробуй поміняти дроти місцями червоний та коричневий.
Пробував нічого не дало ((( не знаю в чому причина. У вас відразу сигнал пішов і все працювало?)
Так, але я спочатку відеосигнал неправильно підключив, потім дроти поміняв місцями і все запрацювало. Ще на тюльпанах камери були окремі плюси то я їх не підключав. Спробуй кинути живлення від ліхтаря заднього ходу.
Буду ще щось пробувати… а в налаштуваннях авто у вас включена затримка задньої камери? У мене бачу зараз вимкнуто
Увімкнена, тому що після задньої передачі перемикаю на драйв, то з'являється таємниця синього екрана і після досягнення 15 км/год пропадає.
