Подсветка положения селектора АКПП — Финал

На нову ідею не претендую, але реалізація моя.
Завдання стояло зробити динамічну індикацію положення селекторапередач.
Довго я відкладав цю справу, і ось уже фінал.

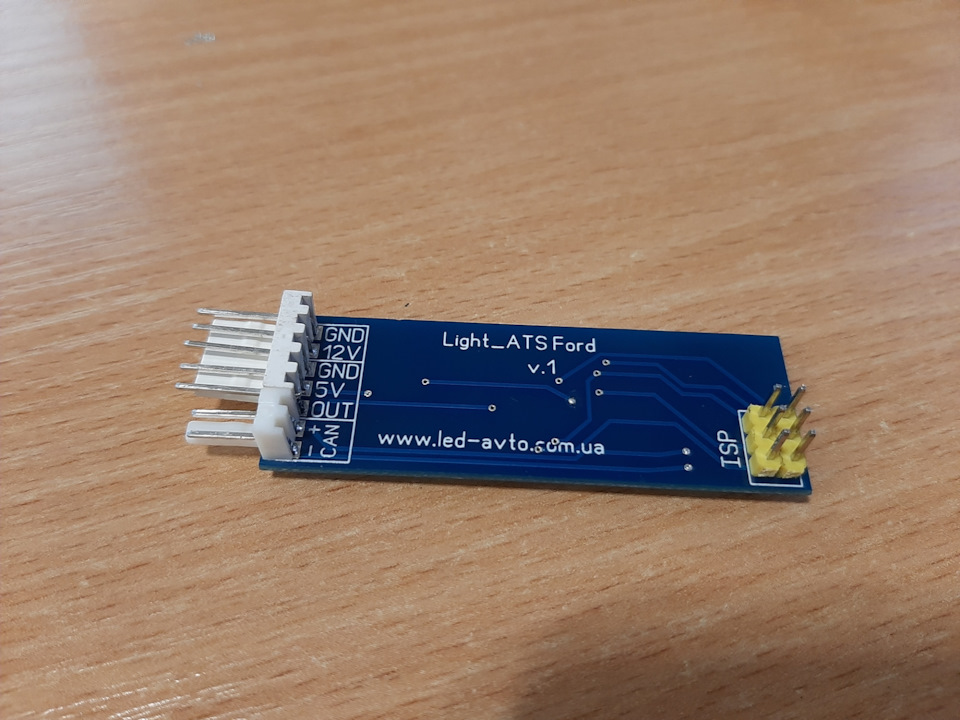

Загалом спочатку була тестова хустка, побачив що все працює ізамовив заводські двосторонні, і компактно все розмістив нахустці.

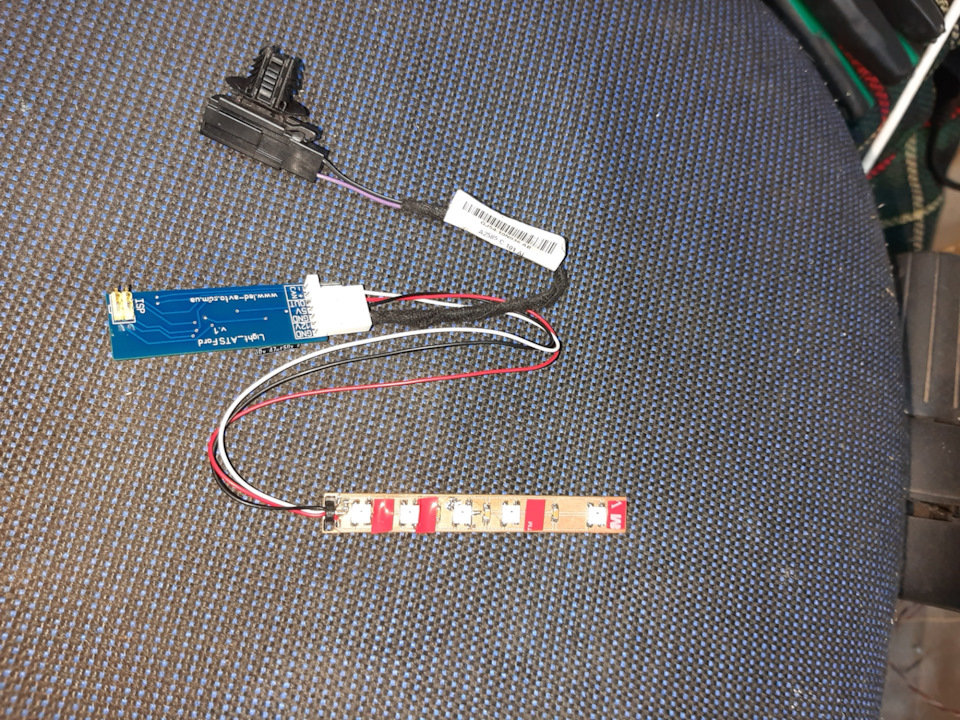

Вийшло так
< /Планувалася підключення живлення і CAN шина, живлення далеконе вів, а взяв з роз'єму підсвічування штатного, але хоч я і знавщо там шим, але зовсім забув про регулювання яскравості від штатнихкнопок… але це не біда запитаю з іншого місця, але з яскравістюпотрібно буде дописати прошивочку…

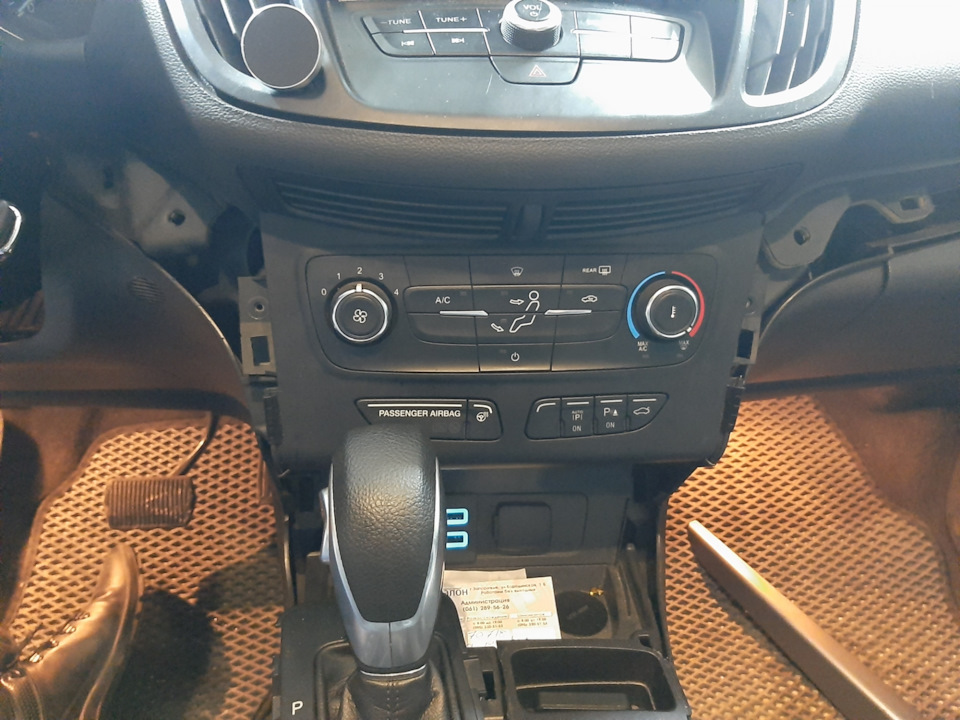

Для установки знімаємо накладку тунелю, панельку селектора зкнопкою ручника, декоративні накладки торпеди, відкручуємо двашурупи і знімаємо панель клімату.

Підключаємося до CAN шини… і тягнемо дроти до селектора.

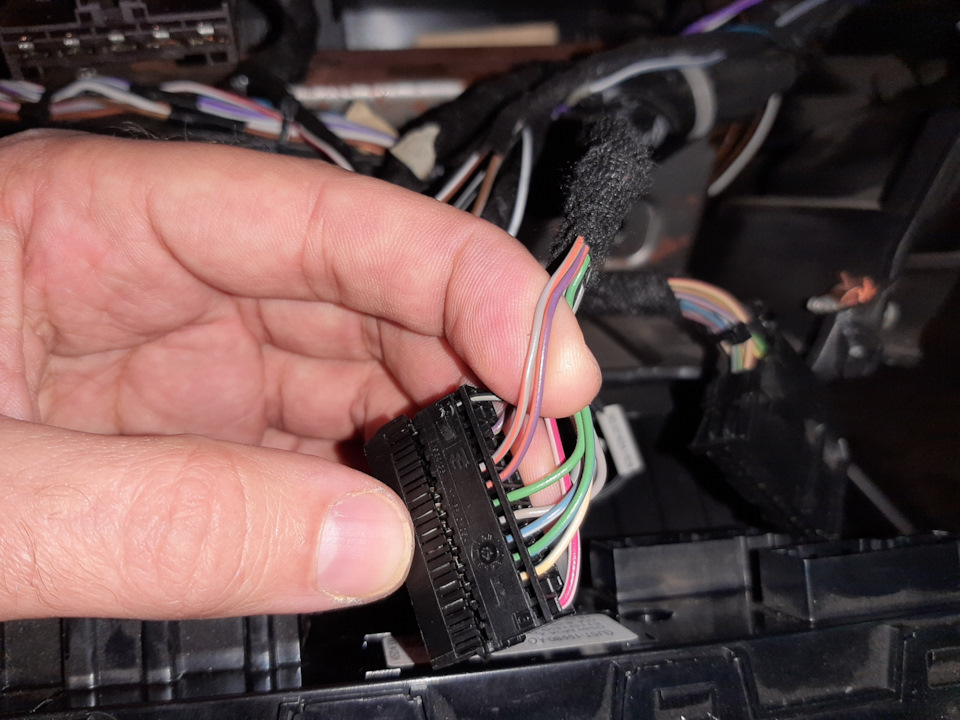

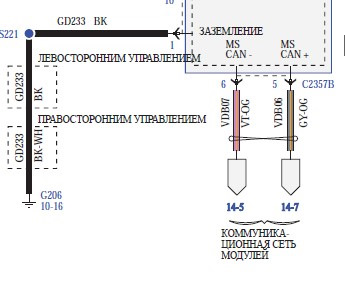

5 і 6 піни на синьому роз'ємі (це для Escape рестайл)
>

Якщо є штатне підсвічування знімаємо, і ставимо нове… я закріпивдвостороннім скотчем 3М. Іншим місцем підключення живлення вибравблок клімату, щоб дроти разом тягнути з CAN…

З'єднуємо всі штекери, збираємо у зворотному порядку таперевіряємо…

Поки що зроблю 5шт. Плат контролерів, до речі плати зісвітлодіодами є для рестайлу та дорестайлу, тому хто бажає прошубронювати в особу. На відео

Ps оновив прошивку, пішли затримки та прив'язав яскравість дозагальної яскравості приладів через кан шину
