Привіт. Опишу процес реалізації електричного відкривання/закриваннябагажника.
За штатною схемою дорогувато, але все ж таки хотілося…підкуповувала можливість відкривання з стусан, але як я зрозумів цетягне за собою безключовий… у мене його немає…
На просторах інтернету та драйву знайшов статті про встановленнямодуля який робить iLimus… зацікавив девайс.
З першим я змирився, а другий вдалося розділити з Ескейприводом зУкраїни.

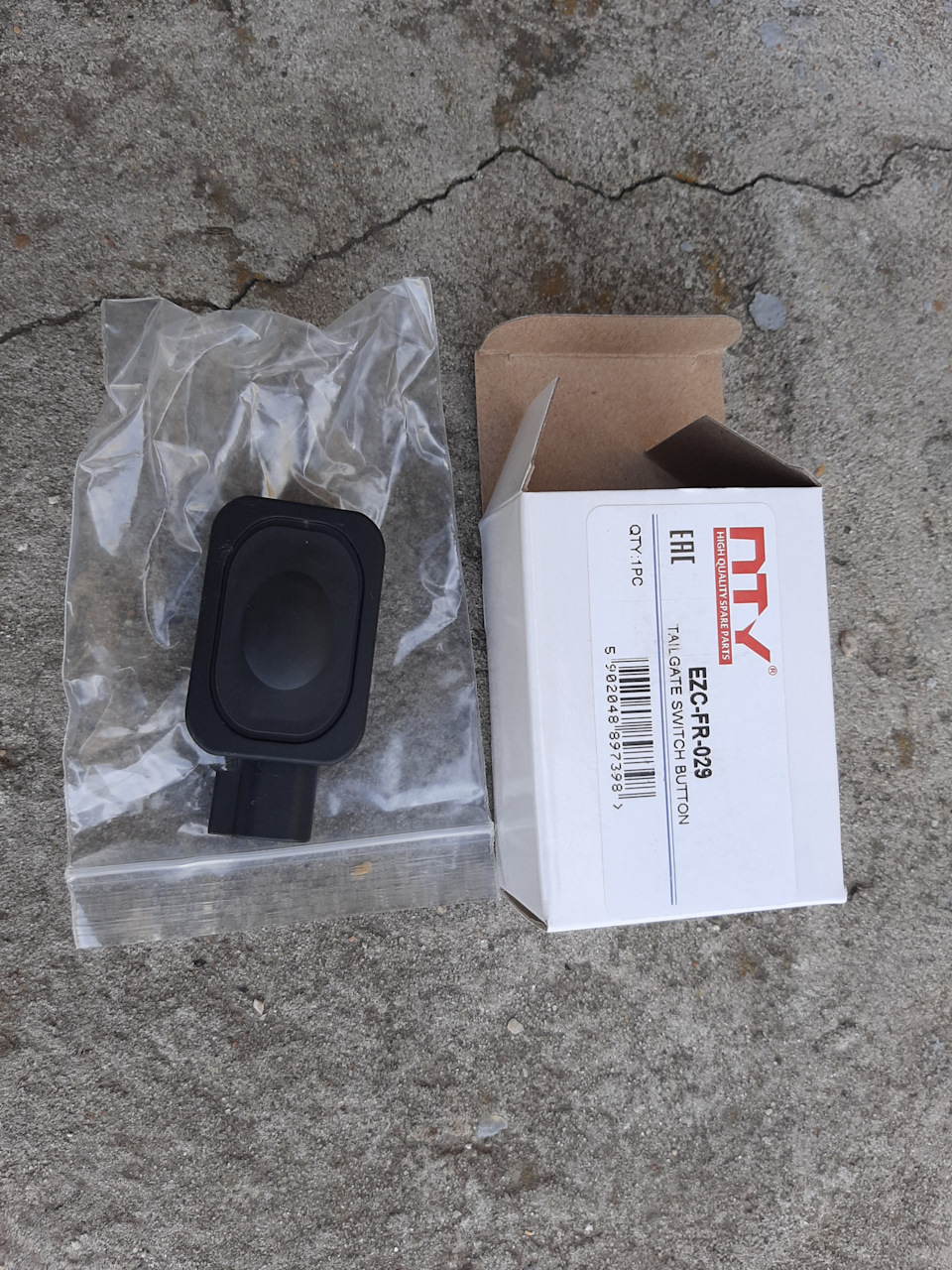

Купив приводи та штатну кнопку.

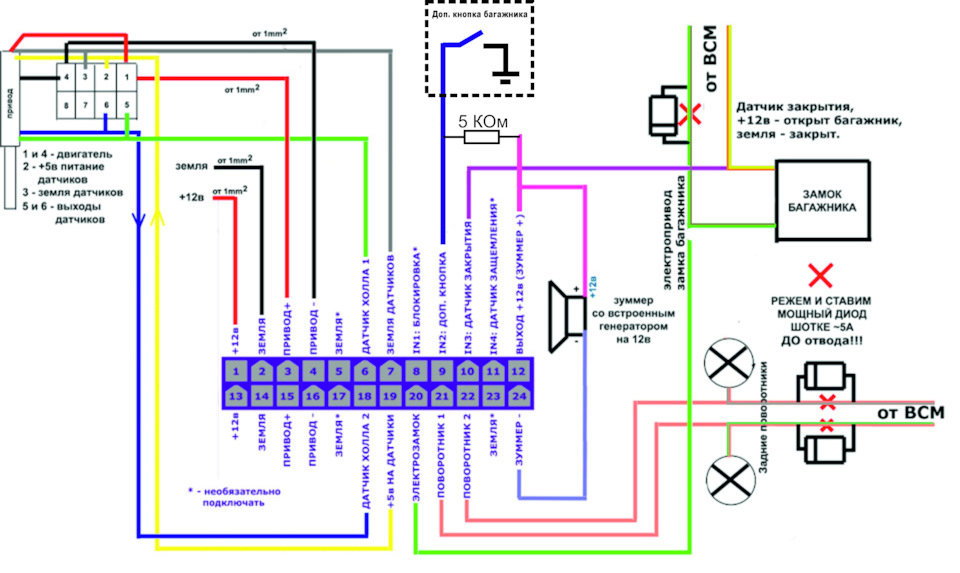

Проаналізував схему підключення, щоб розуміти трасу прокладання тапідключення нових проводів.
Звіти по установці бачив тільки на Куги, проводи по кольорах незбігаються подивився схеми багажника, дроти сидять на тих же пінахроз'ємів, але кольори інші Схему підправив вже з квітами для EscapeS 2017., для кнопки, другий на МІНУС, який знайшов на роз'єм прямона кришці.
Для кнопки один провід підпаяв до
Провід від приводу наростив, обрізавши роз'єм.<

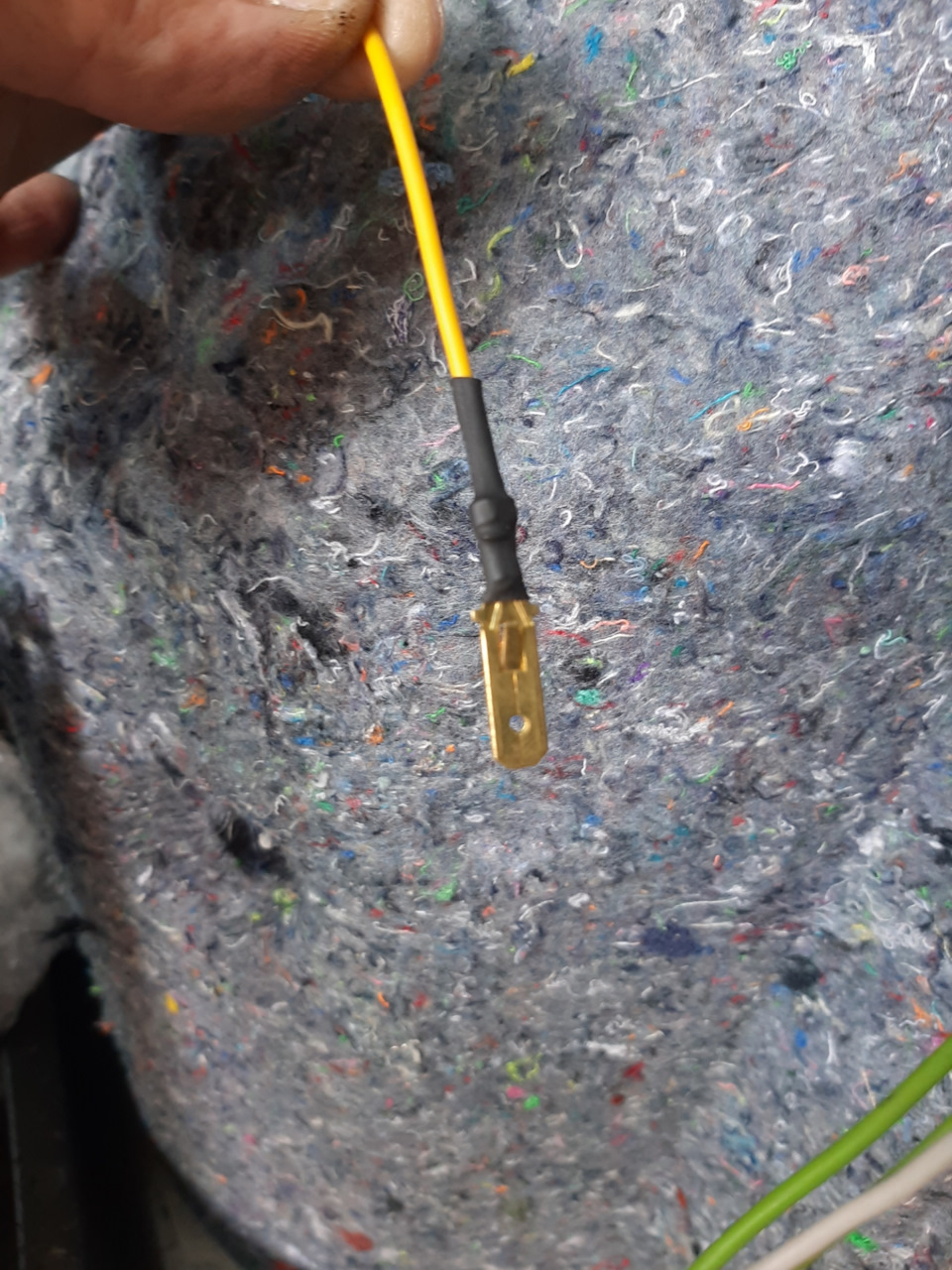

+ живлення взяв з блоку запобіжнику, і притягнув його з проводомдля правого поворотника по нижній частині багажника під обшивкою.Клему для плюсу обтиснув звичайну з вусиком, і вставив у блокзапобіжників у штатне місце.
Мінус живлення на корпус під болт.
Сигнали закритого стану багажника і керуючий плюс відкриваннязнайшов зліва в косі поряд з передбачуваним місцем установки блоку.на 22 пін блоки.
Положення замку і лівий поворотник
Там же зліва зелено-коричневий для електрозамка багажника, розрізаємо ставимо діод і після нього відведення на 20 пін блоку, і тонкий жовто-жовтогарячий робимо відведення на 10 пін.
Електро замок, зелено-коричневий

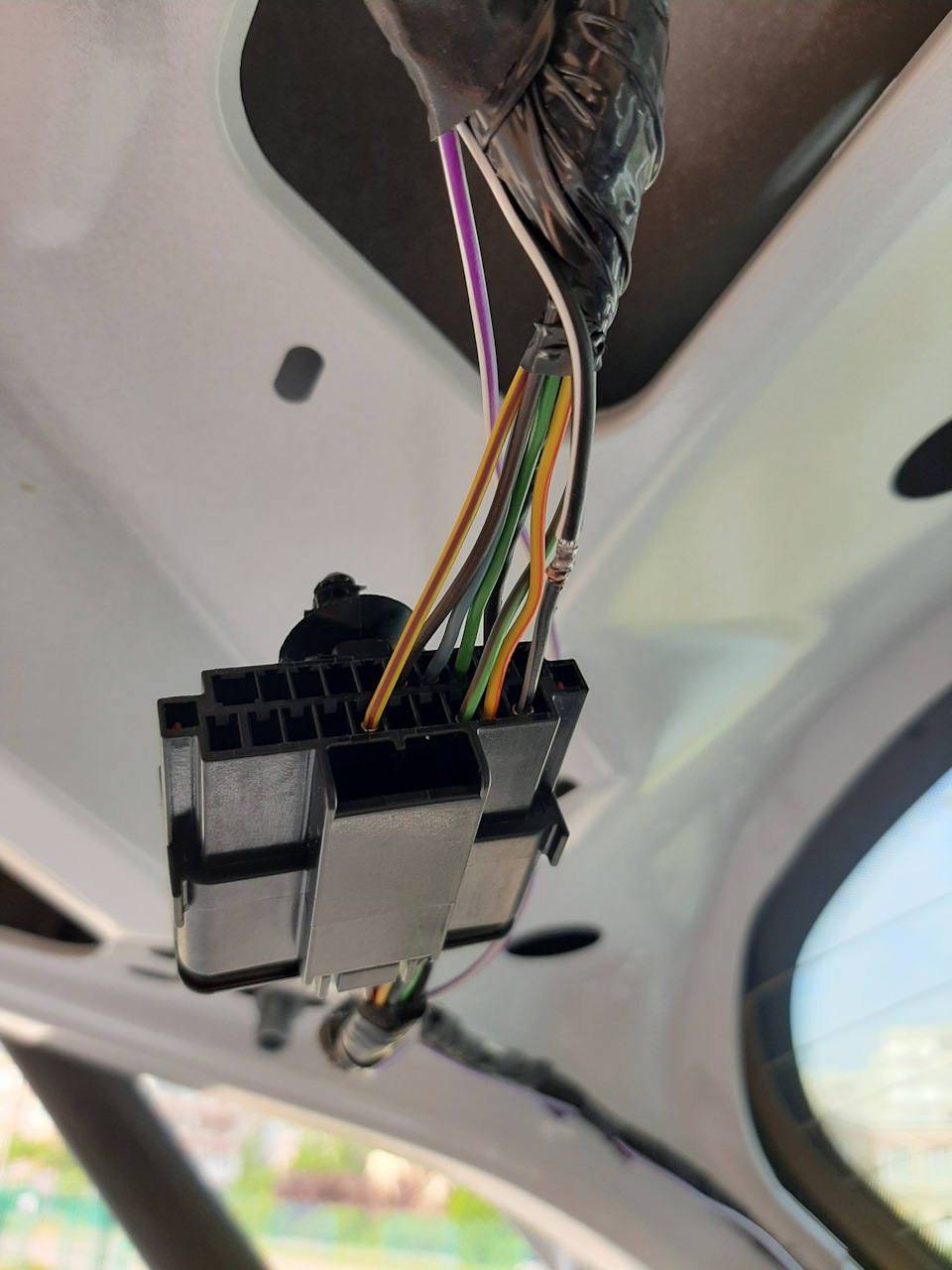

розрізаємо ставимо діод і після нього відведення на 21 пін блоку.Всі проводи були обтиснуті клемами, які були в комплекті, на фотовидно резистор для сигналу з дод. Кнопки на багажнику.

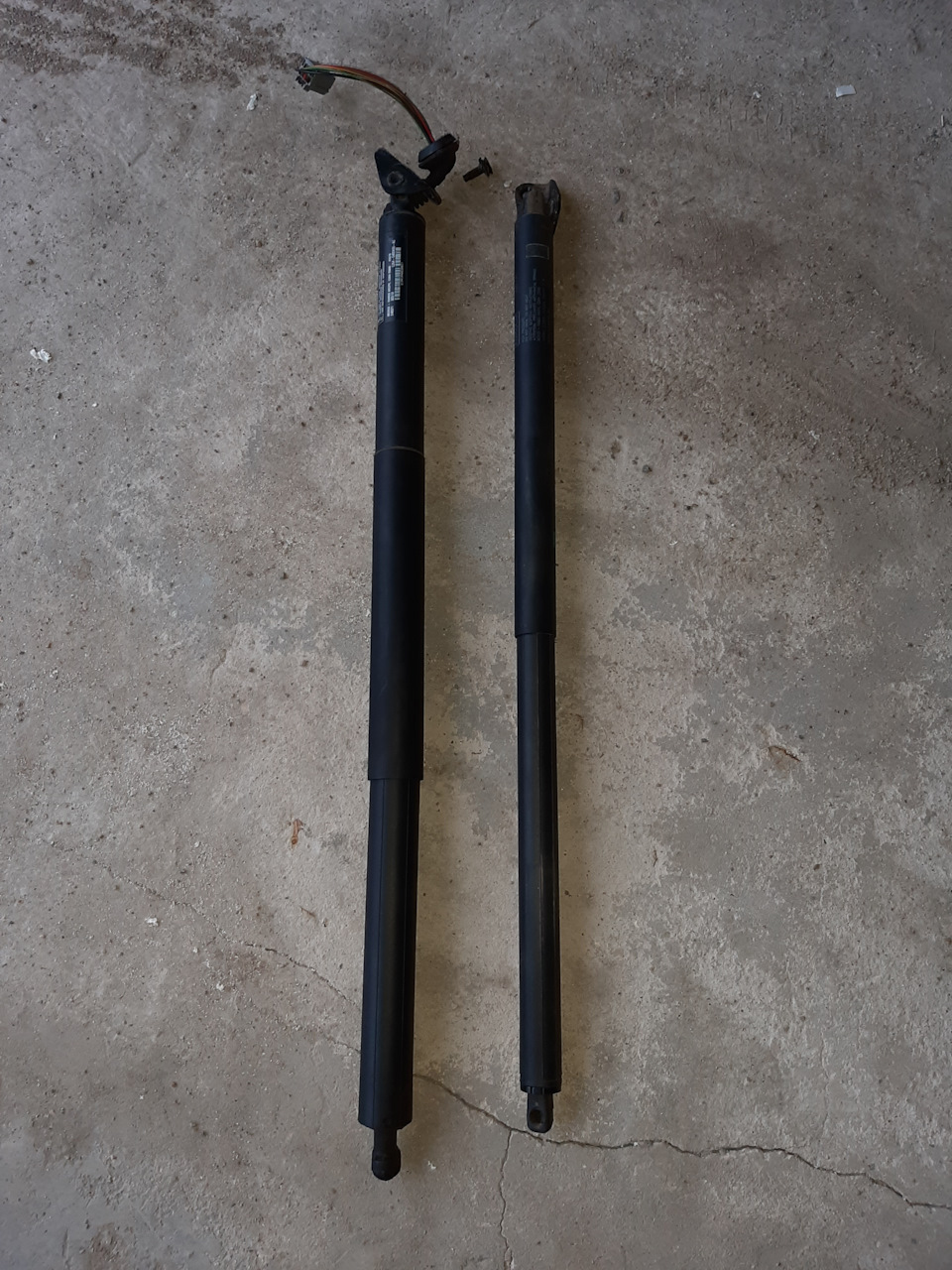

Газліфти знімаємо з кронштейнами, з другого боку підтягуємо кліпсуі знімаємо.
Фішку від електроприводу відрізав, бо не знайшов на неї частинуу відповідь, і наростивши дроти завів відразу на фішку блоку.
Подав харчування, погрався з налаштуваннями, тому що відразу незапрацювало. br/>
PS Пізніше закріпив краще рамку номера, а то вже дуже дрижалодеренчання.
