A1 - Chassis earth. Chassis earth.
• A4 - Fuel pump relay coil supply.
• A5 - Power supply from main relay.
A10 – C -Can H.
• A11 - Fiat CODE control unit.
• A12 - Не підключено. br/>
• A14 - Preheating indicator control relay coil power supply.
• A15 - Heat flange relay coil power supply.
• A16 - VGT solenoid control.
/>
• A17 - Не підключено.
• A18 - Power supply to compressor relay coil.
• A19 - Power supply for engine cooling fan control relays.
• A20 - Power supply to engine cooling fan relay (low speed) A21 -Instrument panel (MIL).
• A22 - No connected.
• A23 - Cruise Control activation warning light.
• A24 - Fuel pump relay coil supply. > • A47 — Instrument panel(engine rpm).
• A48 — Tester input. A50 - Connected.
• A51 - 4 stage pressure switch.
A52 - 4 stage pressure switch.
A54
• A57 - Cruise Control set +.
• A58 - Від Fiat CODE control unit. stage pressure switch.
• A61 - Sensor on clutch pedal.
• A62 - 75- Not connected. br/>
• A77 - Potentiometer on accelerator pedal.
• A78 - Potentiometer on accelerator pedal.
• A79 - Potentiometer on accelerator pedal.
> • A80 - Potentiometer on accelerator pedal.
• A81 - Potentiometer on accelerator pedal.
• B82 - Fuel temperature sensor. sensor.
• B84 — Датчик температури охолоджуючої рідини двигуна.
• B85 — Датчик температури охолоджуючої рідини двигуна.
• B86 — Датчик тиску повітря та температури.
• B87 — Не підключено.
• B88 — Не підключено.
• B89 — Не підключено.
• B90 — Датчик тиску палива.< br/>
• B91 — Датчик тиску палива.
• B92 — Датчик тиску палива.
• B93 — Датчик тиску повітря та температури.
• B94 — Датчик тиску повітря та температури.
• B95 — Датчик тиску повітря та температури.
• B96 — Не підключено.
• B97 — Не підключено .
• B98 — Не підключено.
• B99 — Датчик обертів двигуна.
• B100 — Датчик обертів двигуна.
• B101 — Датчик обертів двигуна.
• B102 — Датчик часу.
• B103 — Датчик часу.
• B104 — Датчик часу.
br> • B105 — Не підключено.
• B106 — Не підключено.
• B107 — Не підключено.
• B108 — Регулятор тиску палива.
• B109 — Регулятор тиску палива.
• B110 — Керування реле підігріву паливного фільтра.
• B111 — Соленоїд відключення 3-го насосного елемента.
• B112 — Не підключено.
• B113 — Не підключено.
• B114 — Циліндр №. 4 інжектор.
• B115 — Не підключений.
• B116 — Не підключений.
• B117 — Циліндр №. 1 і № 2 повернення форсунки
• B118 — Циліндр № 3 і немає. 4 повернення форсунки
• B119 — Циліндр № 1 інжектор.
• B120 — № циліндра. 2 інжектор.
• B121 — Циліндр № 3 інжектор.
Вскрыв фішку М-10 на мозку нашёл те потрібні контакти круїза 53, 55, 56, 57
Залишилося купити провода і все спаяти і зібрати)

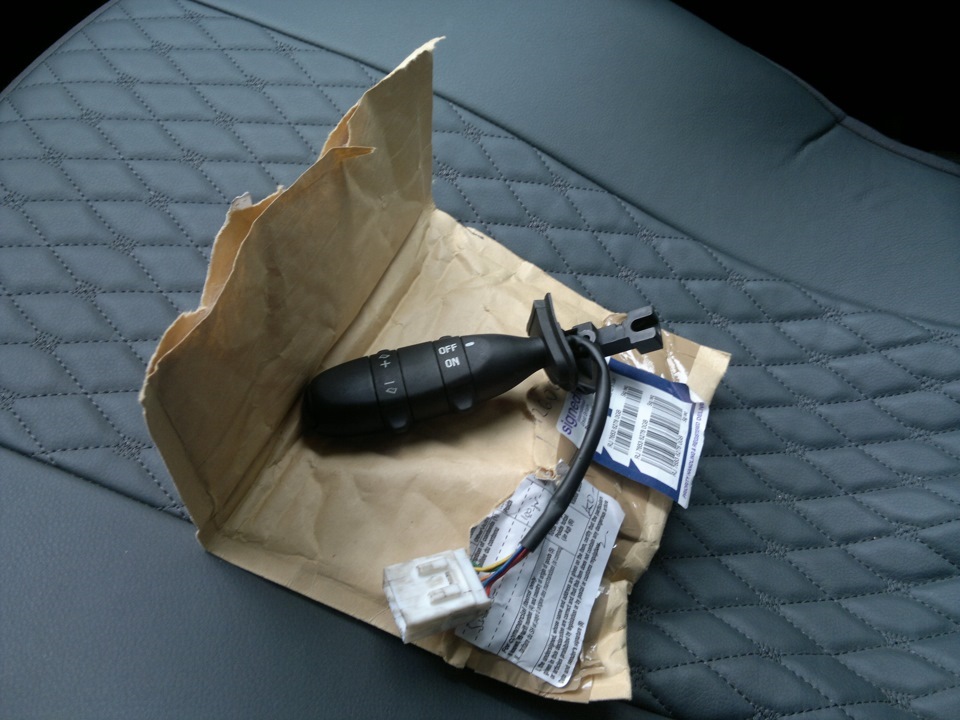

br> Піни ручки круїза
пини ручка льфа ромео 147 на 1.9 JTD 8v
Pin 53 ------> Контакт 4
Контакт 55 ------> Контакт 1
Контакт 56 ------> Контакт 6
Контакт 57 ------> Контакт 5
Контакт 1 = Зелений = Відновити
Контакт 2 = Синій = живлення +12 В
Контакт 3 = Ні Підключено
Контакт 4 = фіолетовий = перемикач УВІМК/ВИМК
Контакт 5 = помаранчевий/чорний = швидкість +ve
Контакт 6 = помаранчевий/білий = швидкість - ве
"
• B87 — Не підключено.
• B88 — Не підключено.
• B89 — Не підключено.
• B90 — Паливо датчик тиску.
• B91 — Датчик тиску палива.
• B92 — Датчик тиску палива.
• B93 — Датчик тиску повітря та температури.
• B94 — Датчик тиску повітря та температури.
• B95 — Датчик тиску повітря та температури.
• B96 — Не підключено.
• B97 — Не підключено.
• B98 — Не підключено.
• B99 — Датчик обертів двигуна.
• B100 — Датчик обертів двигуна.
• B101 — Датчик обертів двигуна.
• B102 — Датчик часу.
• B103 — Датчик часу.
• B104 — Датчик часу.< br/>
• B105 — Не підключено.
• B106 — Не підключено.
• B107 — Не підключено.
• B108 — Тиск палива регулятор.
• B109 — Регулятор тиску палива.
• B110 — Управління реле підігріву паливного фільтра.
• B111 — Соленоїд відключення 3-го насосного елемента.
• B112 — Не підключено.
• B113 — Не підключено.
• B114 — Циліндр №. 4 інжектор.
• B115 — Не підключений.
• B116 — Не підключений.
• B117 — Циліндр №. 1 і № 2 повернення форсунки
• B118 — Циліндр № 3 і немає. 4 повернення форсунки
• B119 — Циліндр № 1 інжектор.
• B120 — № циліндра. 2 інжектор.
• B121 — Циліндр № 3 інжектор.
Вскрыв фішку М-10 на мозку нашёл те потрібні контакти круїза 53, 55, 56, 57
Залишилося купити провода і все спаяти і зібрати)
br> Піни ручки круїза
пини ручка льфа ромео 147 на 1.9 JTD 8v
Pin 53 ------> Контакт 4
Контакт 55 ------> Контакт 1
Контакт 56 ------> Контакт 6
Контакт 57 ------> Контакт 5
Контакт 1 = Зелений = Відновити
Контакт 2 = Синій = живлення +12 В
Контакт 3 = Ні Підключено
Контакт 4 = фіолетовий = перемикач УВІМК/ВИМК
Контакт 5 = помаранчевий/чорний = швидкість +ve
Контакт 6 = помаранчевий/білий = швидкість - ве
"
• B87 — Не підключено.
• B88 — Не підключено.
• B89 — Не підключено.
• B90 — Паливо датчик тиску.
• B91 — Датчик тиску палива.
• B92 — Датчик тиску палива.
• B93 — Датчик тиску повітря та температури.
• B94 — Датчик тиску повітря та температури.
• B95 — Датчик тиску повітря та температури.
• B96 — Не підключено.
• B97 — Не підключено.
• B98 — Не підключено.
• B99 — Датчик обертів двигуна.
• B100 — Датчик обертів двигуна.
• B101 — Датчик обертів двигуна.
• B102 — Датчик часу.
• B103 — Датчик часу.
• B104 — Датчик часу.< br/>
• B105 — Не підключено.
• B106 — Не підключено.
• B107 — Не підключено.
• B108 — Тиск палива регулятор.
• B109 — Регулятор тиску палива.
• B110 — Управління реле підігріву паливного фільтра.
• B111 — Соленоїд відключення 3-го насосного елемента.
• B112 — Не підключено.
• B113 — Не підключено.
• B114 — Циліндр №. 4 інжектор.
• B115 — Не підключений.
• B116 — Не підключений.
• B117 — Циліндр №. 1 і № 2 повернення форсунки
• B118 — Циліндр № 3 і немає. 4 повернення форсунки
• B119 — Циліндр № 1 інжектор.
• B120 — № циліндра. 2 інжектор.
• B121 — Циліндр № 3 інжектор.
Вскрыв фішку М-10 на мозку нашёл те потрібні контакти круїза 53, 55, 56, 57
Залишилося купити провода і все спаяти і зібрати)
br> Піни ручки круїза
пини ручка льфа ромео 147 на 1.9 JTD 8v
Pin 53 ------> Контакт 4
Контакт 55 ------> Контакт 1
Контакт 56 ------> Контакт 6
Контакт 57 ------> Контакт 5
Контакт 1 = Зелений = Відновити
Контакт 2 = Синій = живлення +12 В
Контакт 3 = Ні Підключено
Контакт 4 = фіолетовий = перемикач УВІМК/ВИМК
Контакт 5 = помаранчевий/чорний = швидкість +ve
Контакт 6 = помаранчевий/білий = швидкість - ве
"
• B94 — Датчик тиску повітря та температури.
• B95 — Датчик тиску повітря та температури.
• B96 — Не підключено.
br> • B97 — Не підключено.
• B98 — Не підключено.
• B99 — Датчик обертів двигуна.
• B100 — Датчик обертів двигуна.< br/>
• B101 — Датчик обертів двигуна.
• B102 — Датчик часу.
• B103 — Датчик часу.
• B104 — Датчик часу датчик.
• B105 — Не підключено.
• B106 — Не підключено.
• B107 — Не підключено.
• B108 — Регулятор тиску палива.
• B109 — Регулятор тиску палива.
• B110 — Керування реле підігріву паливного фільтра.
• B111 — Відключення 3-го насосного елемента вихідний соленоїд.
• B112 — Не підключено.
• B113 — Не підключено.
• B114 — Циліндр №. 4 інжектор.
• B115 — Не підключений.
• B116 — Не підключений.
• B117 — Циліндр №. 1 і № 2 повернення форсунки
• B118 — Циліндр № 3 і немає. 4 повернення форсунки
• B119 — Циліндр № 1 інжектор.
• B120 — № циліндра. 2 інжектор.
• B121 — Циліндр № 3 інжектор.
Вскрыв фішку М-10 на мозку нашёл те потрібні контакти круїза 53, 55, 56, 57
Залишилося купити провода і все спаяти і зібрати)
br> Піни ручки круїза
пини ручка льфа ромео 147 на 1.9 JTD 8v
Pin 53 ------> Контакт 4
Контакт 55 ------> Контакт 1
Контакт 56 ------> Контакт 6
Контакт 57 ------> Контакт 5
Контакт 1 = Зелений = Відновити
Контакт 2 = Синій = живлення +12 В
Контакт 3 = Ні Підключено
Контакт 4 = фіолетовий = перемикач УВІМК/ВИМК
Контакт 5 = помаранчевий/чорний = швидкість +ve
Контакт 6 = помаранчевий/білий = швидкість - ве
"
• B94 — Датчик тиску повітря та температури.
• B95 — Датчик тиску повітря та температури.
• B96 — Не підключено.
br> • B97 — Не підключено.
• B98 — Не підключено.
• B99 — Датчик обертів двигуна.
• B100 — Датчик обертів двигуна.< br/>
• B101 — Датчик обертів двигуна.
• B102 — Датчик часу.
• B103 — Датчик часу.
• B104 — Датчик часу датчик.
• B105 — Не підключено.
• B106 — Не підключено.
• B107 — Не підключено.
• B108 — Регулятор тиску палива.
• B109 — Регулятор тиску палива.
• B110 — Керування реле підігріву паливного фільтра.
• B111 — Відключення 3-го насосного елемента вихідний соленоїд.
• B112 — Не підключено.
• B113 — Не підключено.
• B114 — Циліндр №. 4 інжектор.
• B115 — Не підключений.
• B116 — Не підключений.
• B117 — Циліндр №. 1 і № 2 повернення форсунки
• B118 — Циліндр № 3 і немає. 4 повернення форсунки
• B119 — Циліндр № 1 інжектор.
• B120 — № циліндра. 2 інжектор.
• B121 — Циліндр № 3 інжектор.
Вскрыв фішку М-10 на мозку нашёл те потрібні контакти круїза 53, 55, 56, 57
Залишилося купити провода і все спаяти і зібрати)
br> Піни ручки круїза
пини ручка льфа ромео 147 на 1.9 JTD 8v
Pin 53 ------> Контакт 4
Контакт 55 ------> Контакт 1
Контакт 56 ------> Контакт 6
Контакт 57 ------> Контакт 5
Контакт 1 = Зелений = Відновити
Контакт 2 = Синій = живлення +12 В
Контакт 3 = Ні Підключено
Контакт 4 = фіолетовий = перемикач УВІМК/ВИМК
Контакт 5 = помаранчевий/чорний = швидкість +ve
Контакт 6 = помаранчевий/білий = швидкість - ве
"
• B109 - Fuel pressure regulator.
• B110 - Fuel filter heater relay control.
• B111 - 3rd pump element cut-out solenoid.
/>
• B112 - Не підключено.
• B113 - Не підключено.
• B114 - Cylinder no. 4 injector.
B115
Not connected.
• B116 - Not connected.
• B117 - Cylinder no. 1 і no. 2 injector return
• B118 - Cylinder no. 3 і no. 4 injector return
• B119 - Cylinder no. 1 injector.
• B120 - Cylinder no. 2 injector.
• B121 - Cylinder no. 3 injector.
Відкривши фішку М-10 на мізках знайшов ті потрібні контакти круїзу53, 55, 56, 57
Залишилося купити дроти і все спаяти і зібрати)
<
Піни ручки круїзу
піни ручка льфа ромео 147 на 1.9 JTD 8v
Pin 53 ------> Pin 4
Pin 55 ------> Pin 1
Pin 56 ------> Pin 6
Pin 57 ------> Pin 5
Pin 1 = Green = Resume
Pin 2 = Blue = +12V feed
Pin 3 = Not Connected
Pin 4 = Violet = ON/OFF Switch
Pin 5 = Orange/Black = Speed +ve
Pin 6 = Orange/White = Speed - ve
"
• B109 - Fuel pressure regulator.
• B110 - Fuel filter heater relay control.
• B111 - 3rd pump element cut-out solenoid.
/>
• B112 - Не підключено.
• B113 - Не підключено.
• B114 - Cylinder no. 4 injector.
B115
Not connected.
• B116 - Not connected.
• B117 - Cylinder no. 1 і no. 2 injector return
• B118 - Cylinder no. 3 і no. 4 injector return
• B119 - Cylinder no. 1 injector.
• B120 - Cylinder no. 2 injector.
• B121 - Cylinder no. 3 injector.
Відкривши фішку М-10 на мізках знайшов ті потрібні контакти круїзу53, 55, 56, 57
Залишилося купити дроти і все спаяти і зібрати)
<
Піни ручки круїзу
піни ручка льфа ромео 147 на 1.9 JTD 8v
Pin 53 ------> Pin 4
Pin 55 ------> Pin 1
Pin 56 ------> Pin 6
Pin 57 ------> Pin 5
Pin 1 = Green = Resume
Pin 2 = Blue = +12V feed
Pin 3 = Not Connected
Pin 4 = Violet = ON/OFF Switch
Pin 5 = Orange/Black = Speed +ve
Pin 6 = Orange/White = Speed - ve
"9 JTD 8v
Контакт 53 ------> Контакт 4
Контакт 55 ------> Контакт 1
Контакт 56 ------> Контакт 6
Контакт 57 ------> Контакт 5
Контакт 1 = Зелений = Відновити
Контакт 2 = Синій = живлення +12 В
Контакт 3 = Ні Підключено
Контакт 4 = фіолетовий = перемикач УВІМК/ВИМК
Контакт 5 = помаранчевий/чорний = швидкість +ve
Контакт 6 = помаранчевий/білий = швидкість - ве
"9 JTD 8v
Контакт 53 ------> Контакт 4
Контакт 55 ------> Контакт 1
Контакт 56 ------> Контакт 6
Контакт 57 ------> Контакт 5
Контакт 1 = Зелений = Відновити
Контакт 2 = Синій = живлення +12 В
Контакт 3 = Ні Підключено
Контакт 4 = фіолетовий = перемикач УВІМК/ВИМК
Контакт 5 = помаранчевий/чорний = швидкість +ve
Контакт 6 = помаранчевий/білий = швидкість - ве
Коментарі20
Чи можна посилання в ЛЗ, де замовляли перемикач для КК?
А можна попросити Вас зробити малюнок схеми електропроводки, тобто розпинування ручки зробити, я думаю буде корисна інфо
Додав у тему, кольори не збігаються щитати потрібно)
чекаємо фіналу)) а з діодом у приборці як?
впаяю)
класна ідея. чекаю продовження.
круїз працює)
Тема реально. Як із підключенням? Тяжко?
все реально, дивлячись як для кого, я багато часу витратив)
У мене стоїть круїз хороша штука в дальній поїздці. Купив із уже встановленим у Данії.
У скільки обійшлася ручка, якщо не секрет?
Брав весь підрульовий з доставкою з Польщі вийшло 800 грн
Заскочи до мене. Дам дротів для роз'єму ЕБУ.
а у мене є, я від старого мотора проводку розпоров) але дякую за пропозицію)
Бачив на форумах активно обговорювали установку на бензині 1.4 та дизелі 1.9, і лише одна згадка для двигуна 1.3. Не в курсах, чи можна поставити на 1.3
Для 1.3 є так само схема з підключення, я на 1.9 ледве знайшов що куди)
Млинець, я хотіти це )))
Круїз це тема!)
А навіщо цей круїз? Що він може? І як складно встановити все це на 1,9 JTD?
Погугли круїз контроль)
