Підготовка до місцевих змагань з автозвуку Складання ЧВ

vk.com/video2564427_165597915

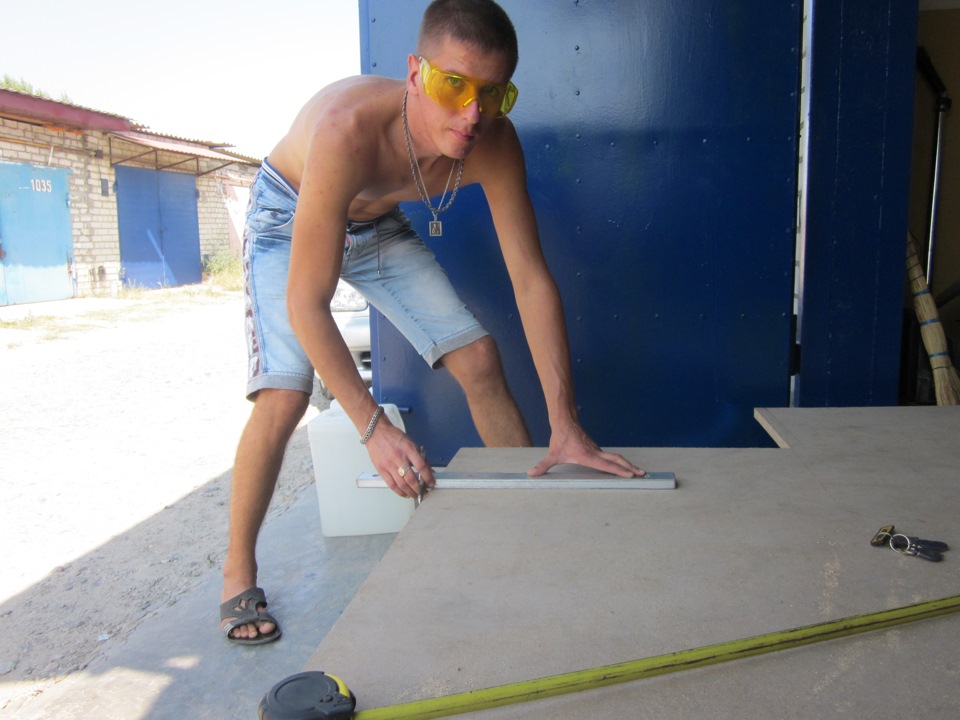

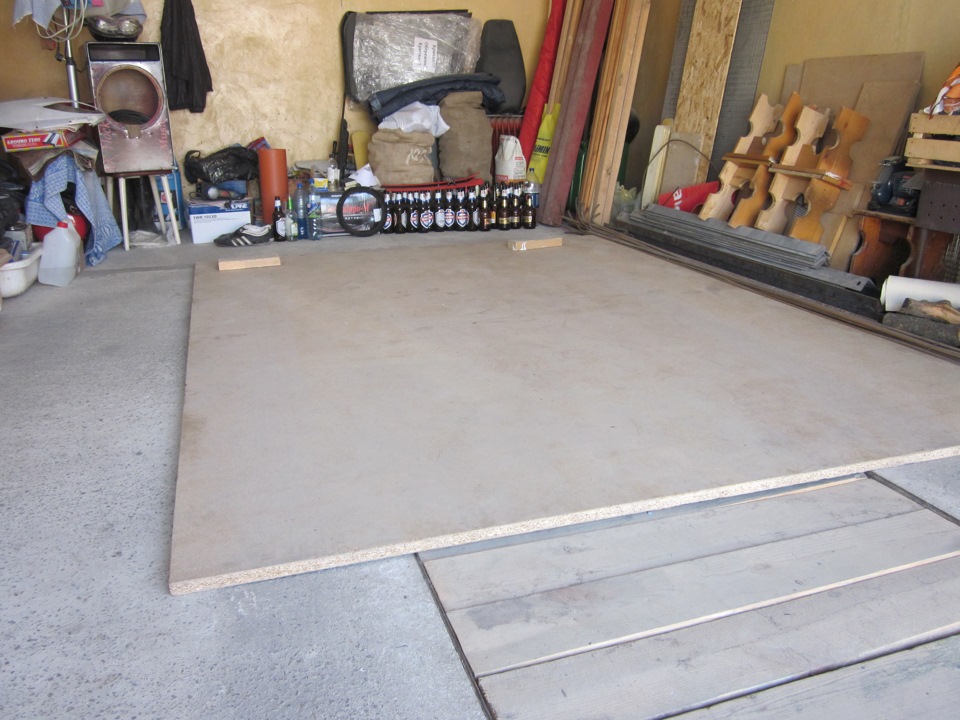

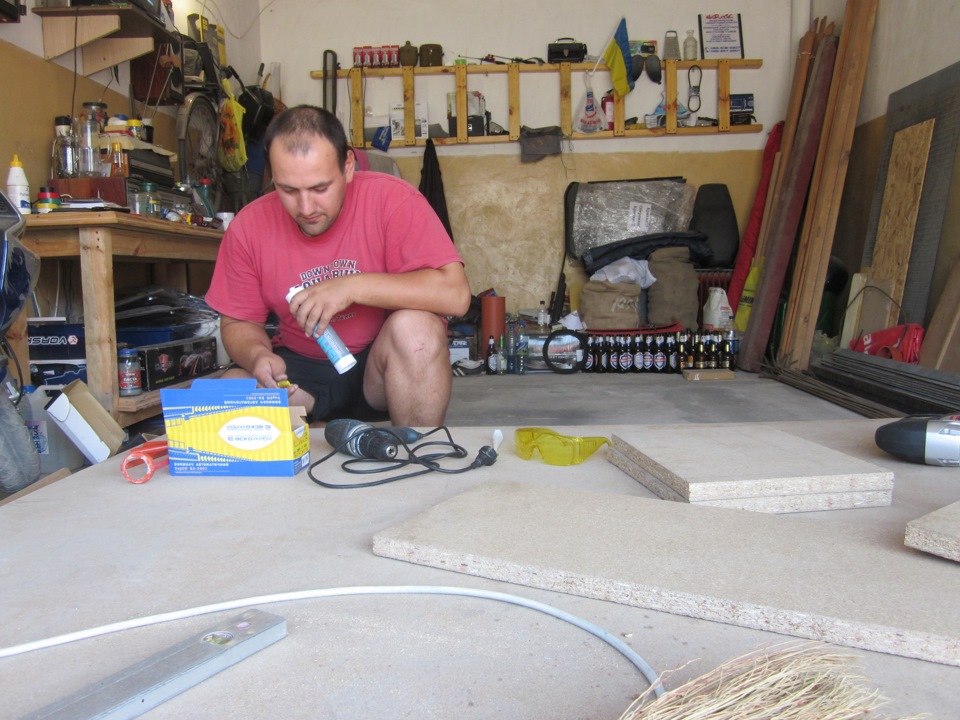

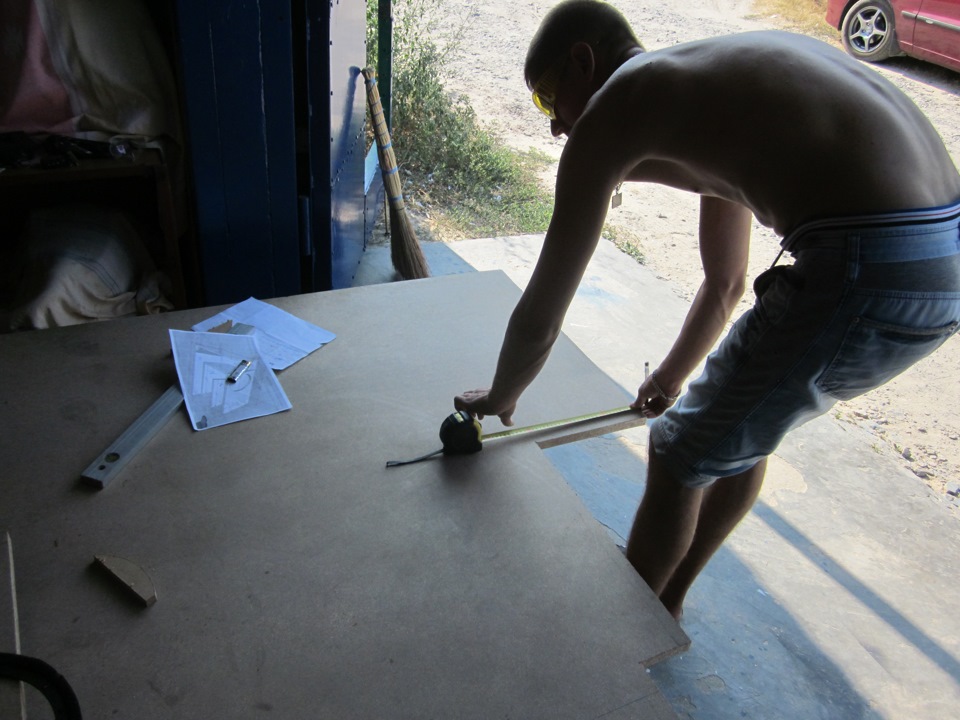

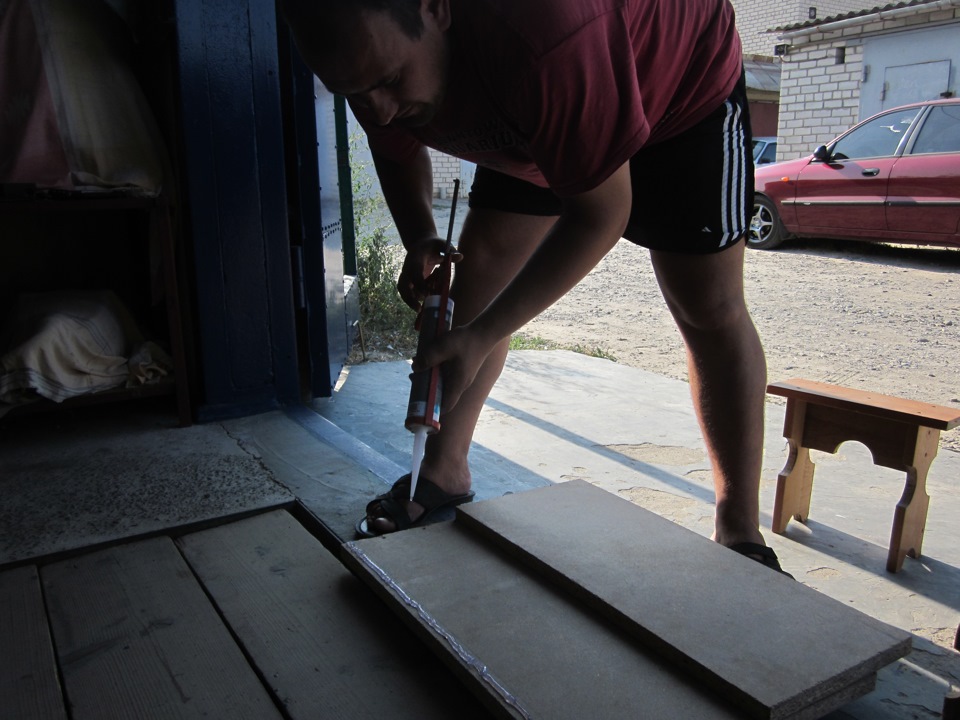

Був зібраний за 8 годин, з перекуром і звичайно пивком. ТовшинаДСП, 25мм, налаштування 41 Гц саб Alpine SWR-1023D вся IconAPR-D550 Silver
Відео виміру викладу пізніше, ще сам не знаю скільки качну ))
З цього все почалося! <
ЧВ це Чвертьхвильовий резонатор
Різниця між ЧВ і ФІ:
ЧВ це простий хвилевід, у ньому динамік хитає хвилю, хвилевід їїпроводить, затримуючи за часом, тим самим зрушуючи фазу на 90градусів (1/4 хвилі це 90 градусів) Спад нижче частоти налаштування6dB на октаву.
ФІ це резонатор, у ньому динамік не створює жодної хвилі, динамікпросто стискає повітря в камері (славнозвісний об'єм).У ФІвідбувається розворот фази (між тильною та фронтальною частиноюсабвуфера) на 180 градусів. Частоти налаштування 24dВ октаву.Нижченалаштування, ФІ практично не грає.
1. Низький рівень групових затримок, точність опрацювання басу тадетальність часом навіть вище за закриту скриньку.
2. Плавний і напрочуд широкий діапазон частот, що відтворюються, при правильному підході ЧВ легко відпрацьовує як верхній бас, так інайнижчий.
3. Високий ККД, з однаковою потужністю Ви отримуєте віддачу, що всередньому на 20-40% перевищує фазоінвертори або бандпаси, і на150-300% закритий ящик. Погодьтеся, це просто відмінний бонуснавіть до найкращого сабвуфера. Проте, є й недоліки:
1. Займає пристойну частину багажника, якщо не весь.
2. Досить вимогливий до вибору динаміка, слабкі магнітні системи, низька величина лінійного ходу та важка рухлива частина – все це недля ЧВ, втім, серед сабвуферів DD такого Ви і не зустрінете.
3. Протипоказаний до використання з потужностями, що в 2 і більшеразів перевищують номінальну потужність сабвуфера.
