Нехай буде світло ... (підсвічування ручок відкриття дверей)

Привіт усім! З поточними травневими, шашличків вам п'ятькіло))))
Попередні пости…
Остання панель відпрацьована так само, як і решта з невеликимвинятком — рідний шкірозамінник відійшов по периметру Клей проблемуповністю не зміг вирішити, лише трохи прихопив, тому, не довгодумаючи, посилив механічно, просто пройшовся степлером — підджинсою все одно не видно. Розібравши ще перші двері, прийшла ідеязробити підсвічування ручок відкриття дверей.
На кнопках склопідйомників є діодики Вирішив цевикористовувати.
Отже, нам знадобиться чотири шматочки світлодіодної стрічки по 3діоди (не морочився з готельними діодиками, опорами і т.Д.), дриль, шматочок двостороннього скотча, шматочок жерсті, ножиці по металу, проводки і колодки для проводочків.
Я звичайно розумію, що правильніше було б вмонтувати діод 3-5мм, через опір і плюс додати якусь нитку обмежувальну схему по напрузіз кондером для плавного згасання при вимиканні запалення, але длялінивих і з шилом в …, загалом, для таких як я, і так піде — може вмайбутньому впаю додатковий опір, якщо буде надто яскраво.
Тим більше, що шматочки стрічки дісталися безкоштовно, а інструментє свій.

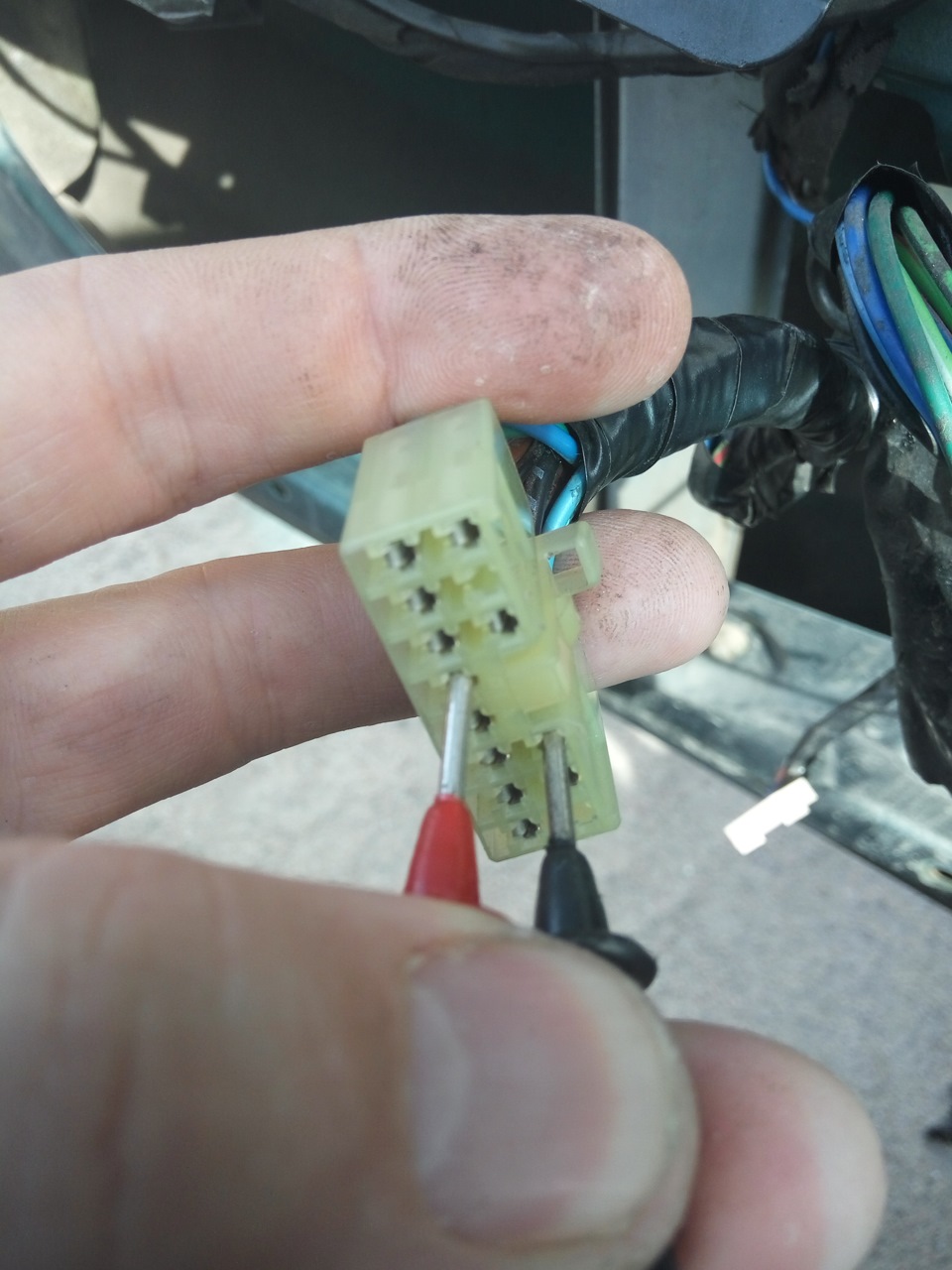

1. Шляхом наукового тику знайшов проводки, що відповідають запідсвічування кнопок підйомника.

легше було б тестером))), а так відразу стало видно, є сенсморочитися чи ні))) >
2. Розрізав проводки і зробив відгалуження, (+/-) не переплутайте —краще перевірте зайвий раз, інакше горіти не буде. (крім водійськихдверей)

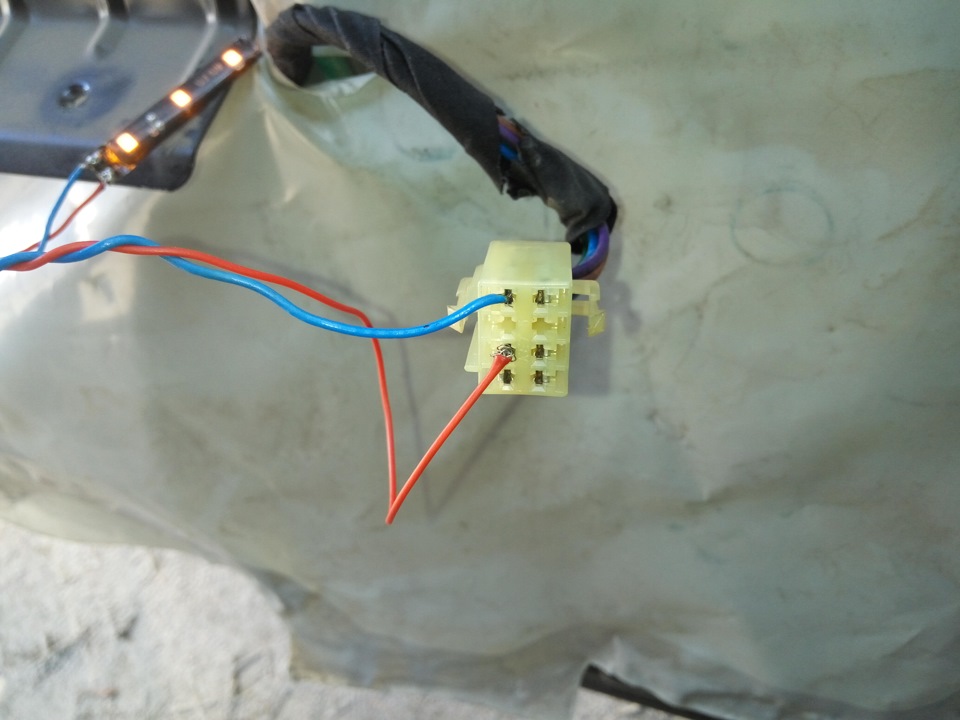

На водійських (+/-) знаходяться тут

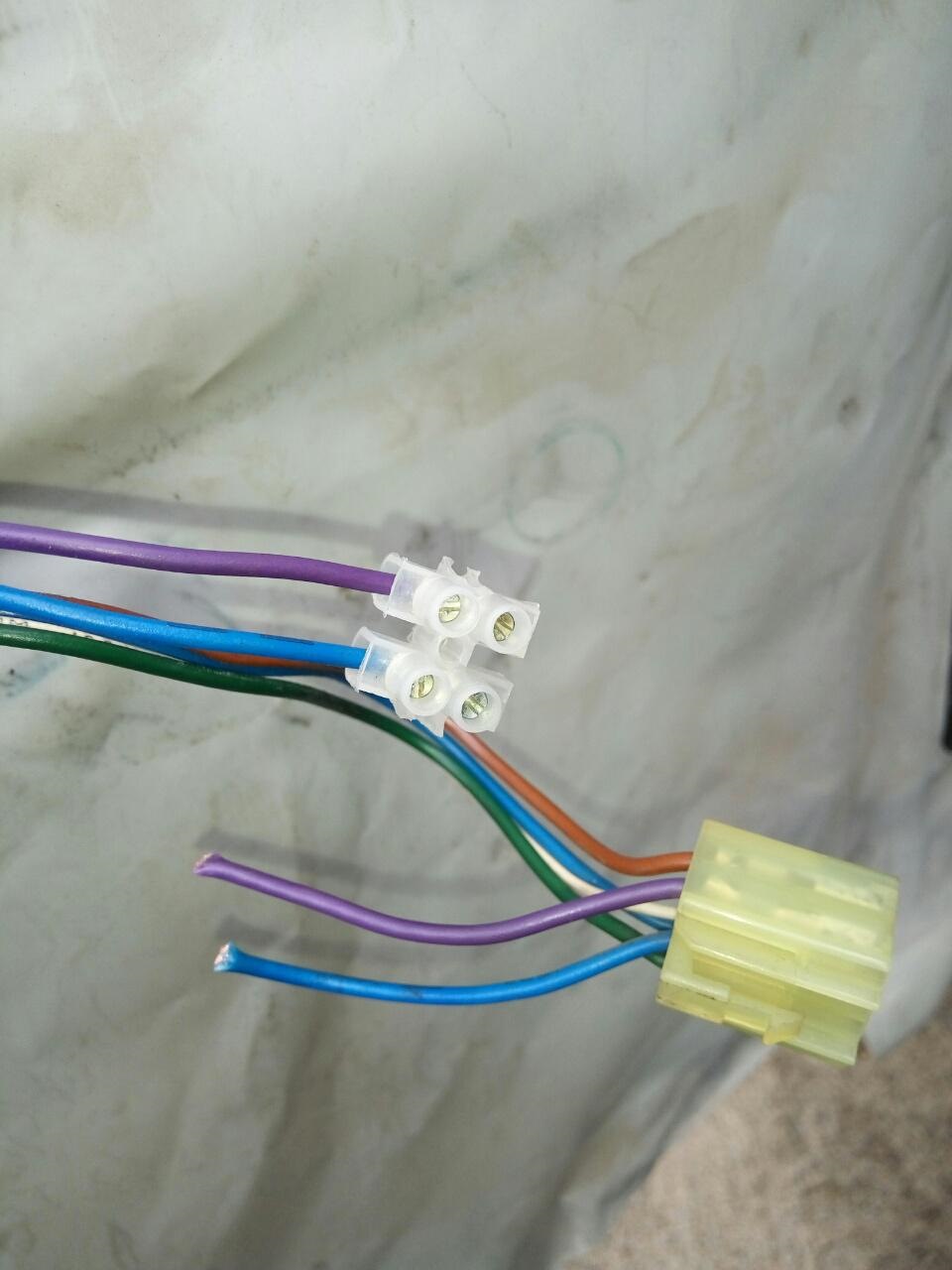

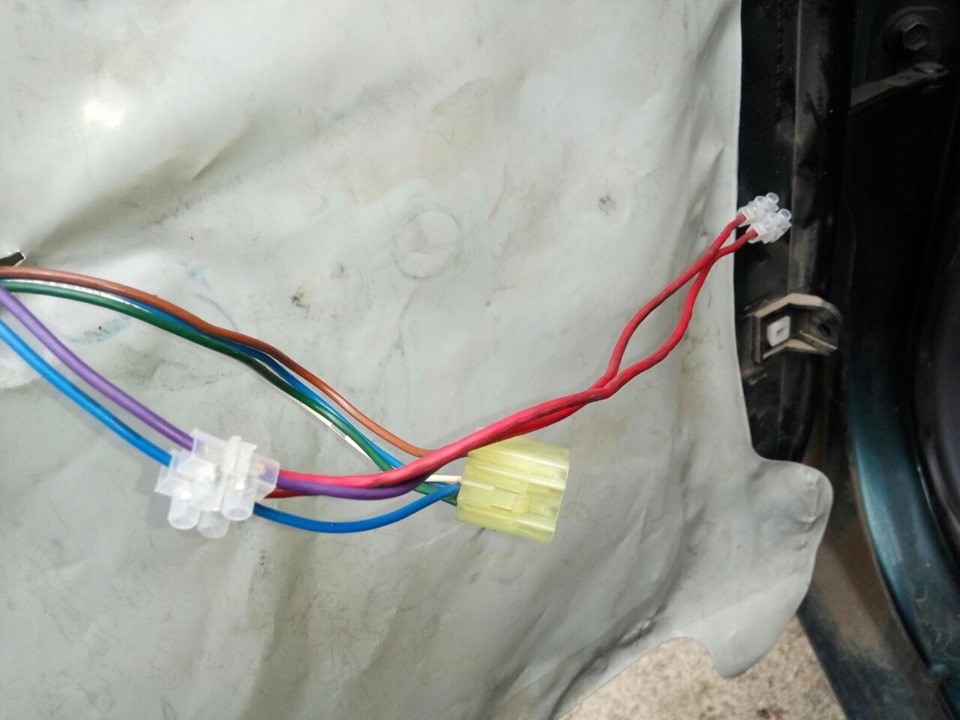

через колодки підключив паралельно
3. Підготувавши висновки (штекерочки) можна збирати двері, головне, акуратно зафіксувати їх, щоб не провалилися назад, інакшедоведеться знову все знімати.

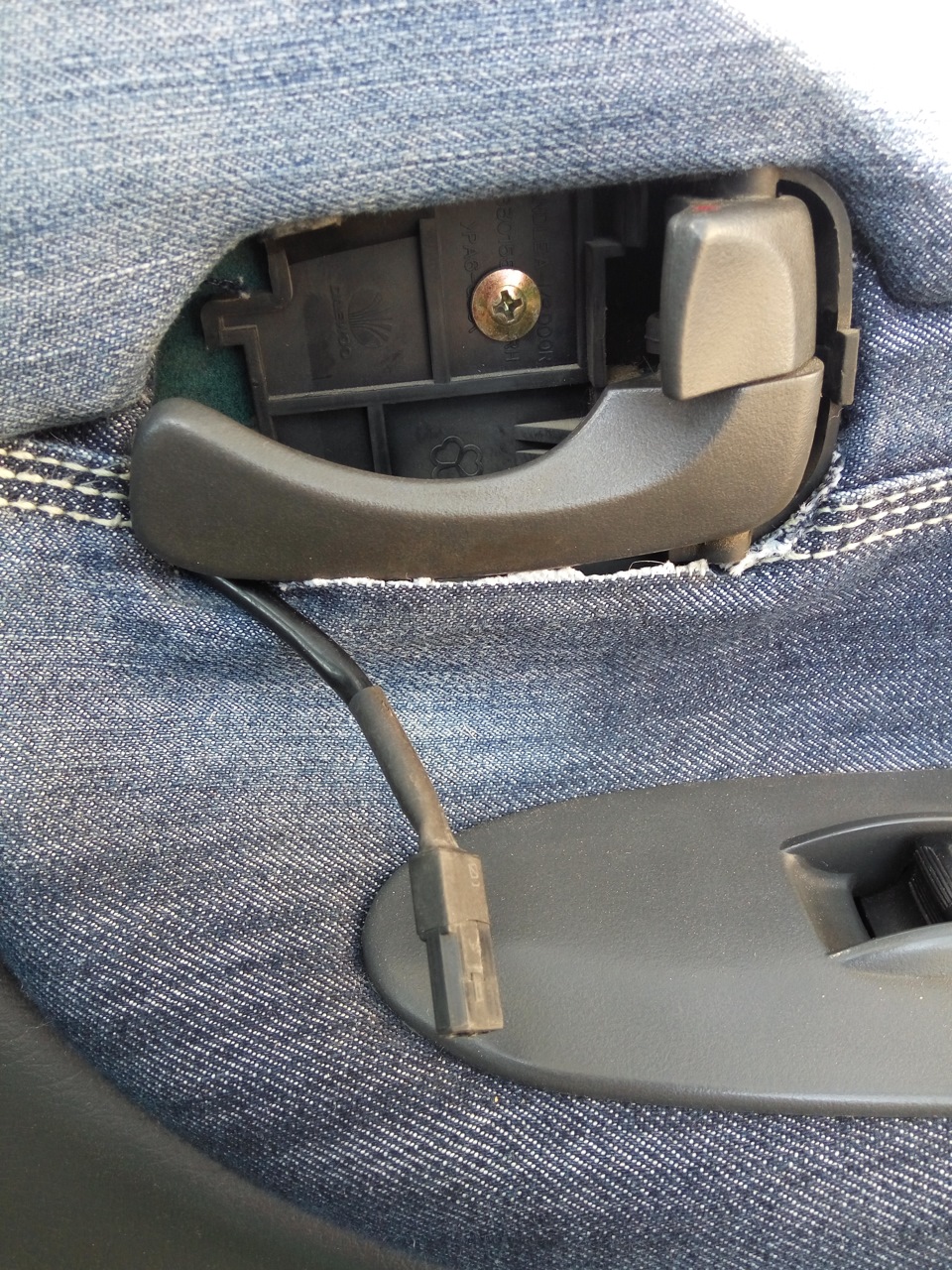

зробив такі висновки із захистом від дурнів

4. Розрізав стрічку, підпаяв проводки (червоний (+), чорний (-) —на майбутнє легше розібратися буде, якщо що), наклеїв на шматочокжерсті (як показав досвід, стрічка не сильно, але гріється, а так, хоч якесь тепловідведення) ).

припаяв
висновки заізолював ізолентою
теж із тепловідведенням
5. Приміряв до заглушки і просвердлив у ній три отвори.
маркером промалював де будуть діоди, там і свердлив приблизнотут))), якщо промажіть, нічого страшного, світла більш ніжвистачає
6. Між діодами наклеїв пару шматочків двостороннього скотчу, і донього стрічку (може не відвалитися)))) скотч перед складанням))готово))
7 . Перевірив ще раз перед остаточним складанням.
горить!

8. Акуратно вставляємо в штатне місце - там все досить щільно, томулегко можна відірвати проводки від стрічки, і тоді все по новій (майже). У підсумку отримав таке:

і так на всіх чотирьох дверях

П.С.
1. Чому білий? — Тому що на халяву не обирають, був би інший колір, поставив би інший)))
2. Світло досить яскраве, тому задумався впаяти опір, але цепізніше, коли цей набридне. А може й не паятиму — час покаже.
3. При роботі склопідйомників світло трохи гасне — воно ізрозуміло, йде навантаження.
4. Намагався робити так, щоб можна було переграти все максимальнона з'єднаннях і штекерах. — Вимкнути — справа десяти хвилин, безрозбору дверей.
5. Якщо хтось вирішить піти моїм шляхом — рекомендую брати стрічку3528 із щільністю 60 діодів на метр — буде трохи тьмяніше.

На цьому все, до нових зустрічей, усім удачі! br>
