Зайнявся проектом з доопрацювання приладової панелі Лачетті.Головне — це хотілося задіяти неробочі індикатори і додативідсутні. Окрема подяка.

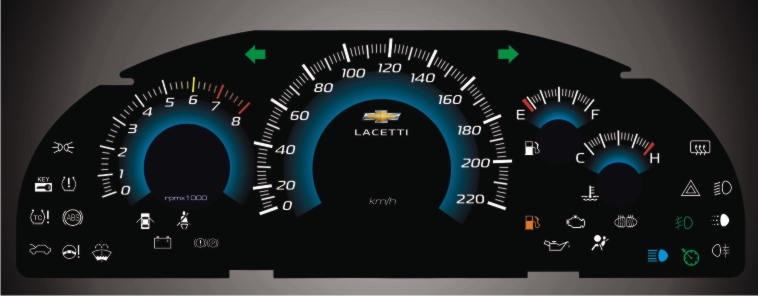

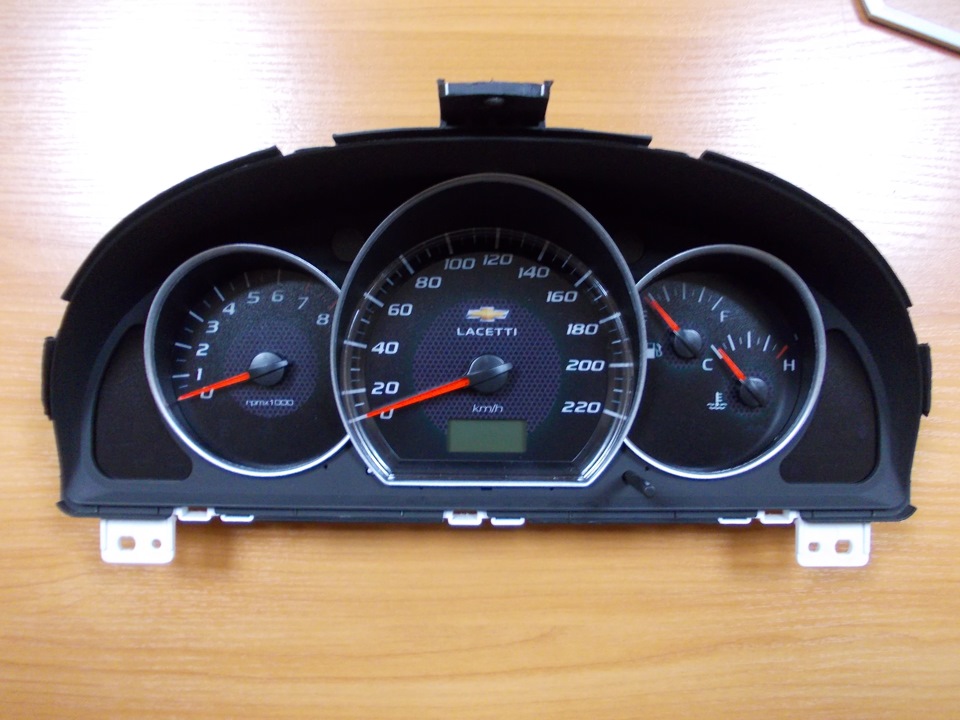

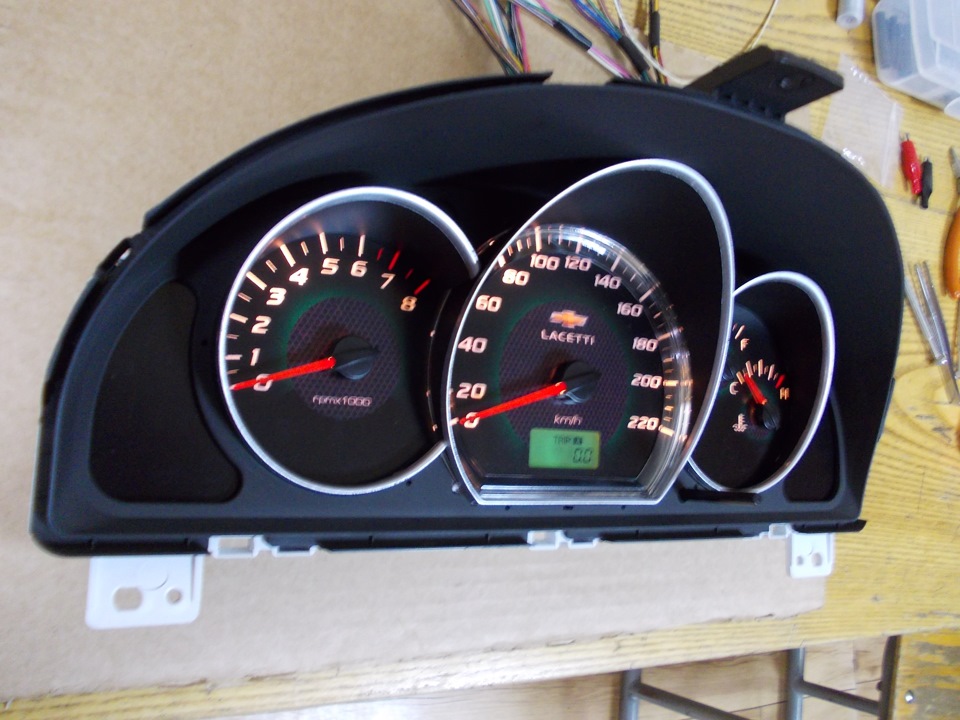

Довгі пошуки (майже рік) виробника шкал гідної якості та розробкадизайну привели на сьогодні до такого результату (це як можливі зваріантів)
< /p>

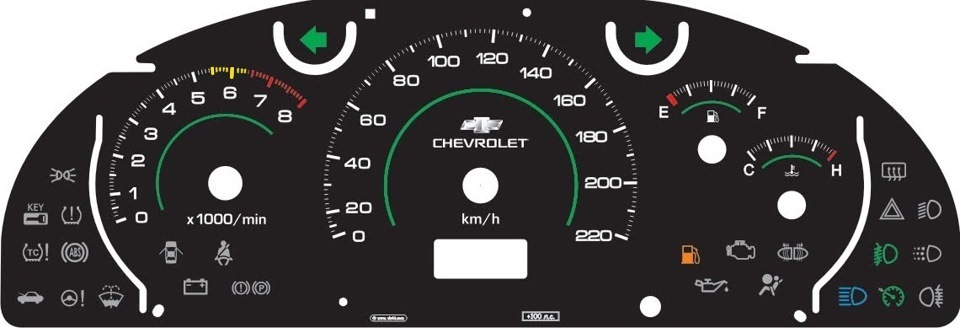

На шкалах передбачені додаткові індикатори:
— вкл.Габаритів
— вкл. Обігрів заднього скла
— вкл.Обігрів дзеркал
— низький рівень рідини в бачку омивача
— наявність ключа в замку запалювання
— відкритий капот
Далі будемо займатися світлодіодним підсвічуванням тощо Є такожваріант застосування декоративних кілець у приладці.
У міру просування проекту, далі дописуватиму про результати.Упланах ще світлодіодне підсвічування, плавне розпалювання тощо.
Коментарі20
День добрий теж змінив маску і за наявності індикатора обігріву заднього скла вирішив її продати. Не підкажіть як мені це втілити в життя.
Дружище а не підкажеш якісь світлодіоди ставив, а то у мене походу маслянка перегоріла, потрібно поміняти а на які не знаю.
За діодами не підкажу. Не я ставив їх.
Здрастуйте, цікавлять підкладки! Розкажіть про ціни/варіації

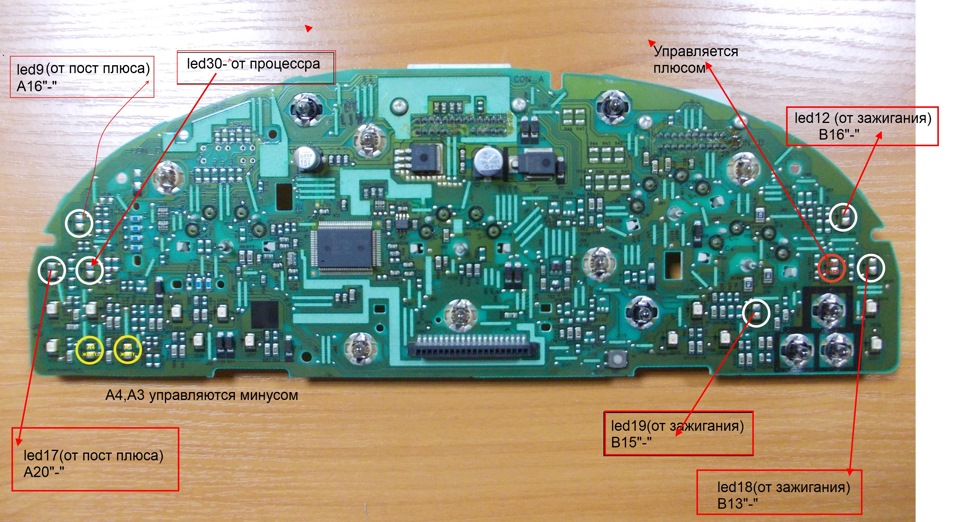

На мою на першому фото є одна помилка - LED19 (від запалювання) - B15 (мінус)B15 - це начебто б вхід живлення IGN1 на приладовій панелі? Напевно правильно буде - LED19 - B12 (мінус), це єдиний залишився незадіяний пін.
Це за стандартною схемою В15 вхід живлення IGN1. Його можна не підключати, тому що він просто дублюючий. Все працює і без нього. На приладці є ще А19 теж вхід живлення IGN1. Ось якщо не підключати В15 на вхід живлення IGN1 , Тоді і можна задіяти LED1...
Хм... Дивно... На моїй приладці обидва входи живлення підключені із заводу і А19 і B15. Ось тут на моєму фото його видно рожевий провід у другому ряду, це B15. Я зробив опис всіх пінів колодок А і B приладки, з B після Вашого запису залишився вільним...
Індикатором LED19 управляє висновок В15. Якщо подати мінус, індикатор буде світитися. А рожевий провід від входу живлення IGN1, який у штатній проводці йде на В15, просто не підключаємо нікуди.
Не розумію як це можливо, але добре, по третьому колу не писатиму одне і теж.
Шикарно!
Ообят підкажіть чи можна самому поміняти світлодіод на підсвічуванні віконця кілометражу? Померла лампочка (
Ціну на декоративні обручки можна в личку?
Доброго часу доби, прошу ціну підкладки в личку.Спасибі.
А на стокове підкладці вони, індикатори, я вважаю, теж є, але діоди не впаяні? Виходить, ви з корешем просто припаяли світики?
У багатьох місцях і діоди не впаяні і іконок на підкладці немає, максимальна кількість іконок - на дизельній версії (див. офіційний мануал). У наших немає двох іконок четвертого поверху на правій і лівій панелях, там же на На третьому поверсі — тільк...
Дякую за розгорнуту відповідь)))
Індикаторів немає на цій підкладці.
Будитиму, сам подумую зробити щось подібне, не поділишся про тонкостяк виготовлення підкладки? Хто і як їх роблять?
Ця підкладка - це комерційний проект. Якщо цікаво, замовляйте - зробимо.
теж цікавий варіант, і що для цього потрібно?
