Є ось така стаття
www.clubcaptiva.ru/RU/Doc…/SM-C140/92201718.ru.html

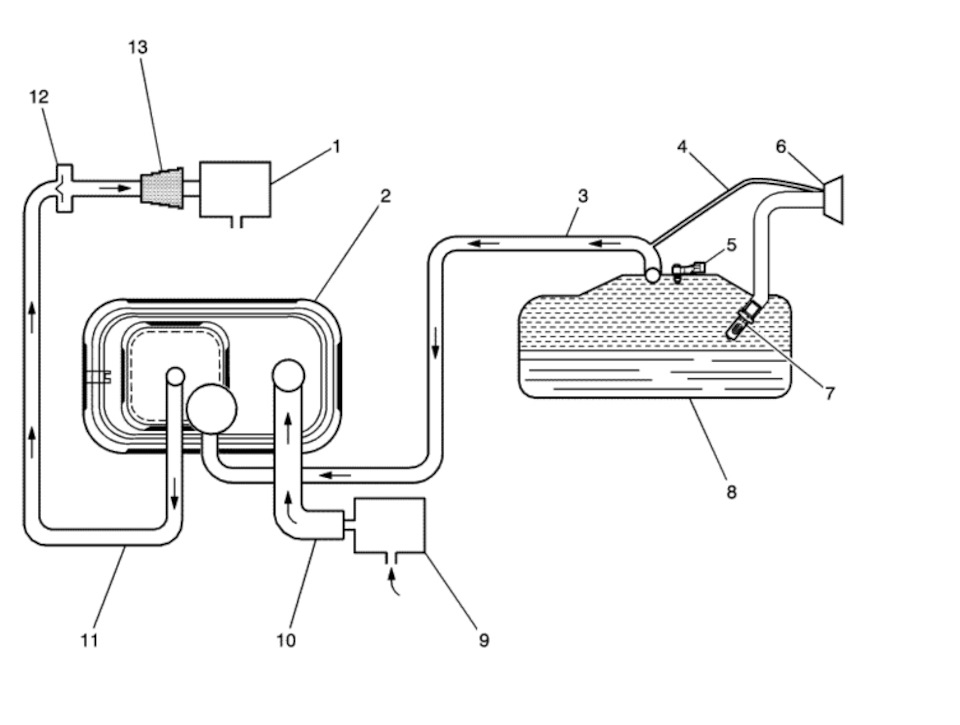

Інтересує де знаходяться позиції:
— Електромагнітний клапан продувки парів палива (під номером 1)
— Вентиляційний електромагнітний клапан адсорбера парів палива (підномером 9 ). І все це для бензинового двигуна 2, 4л С140. Хто-небудьзнає їх розташування?
Доповню.

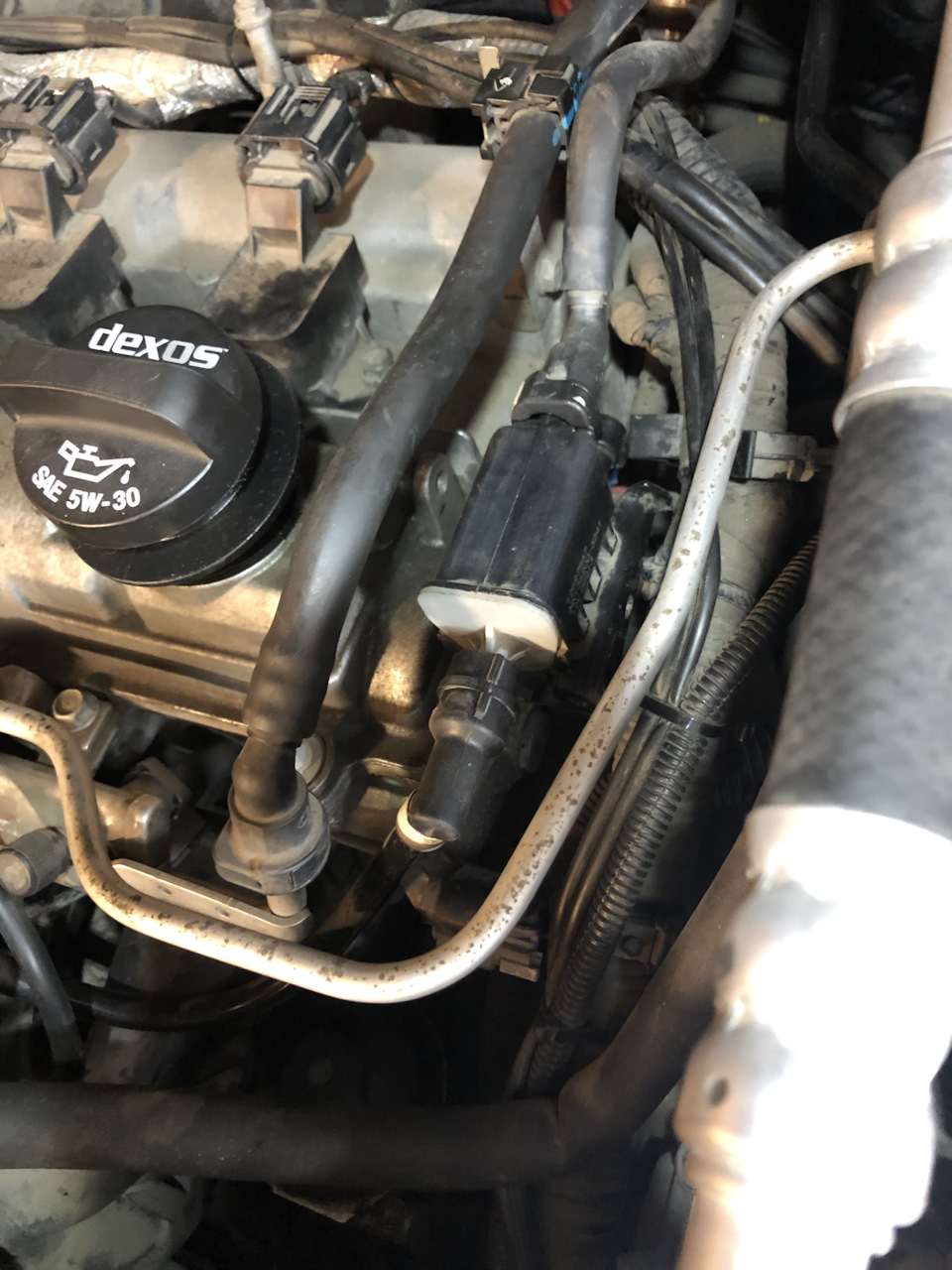

Електромагнітний клапан продування адсорбера знаходиться ліворучвід кришки затоки моторного масла (праворуч — якщо стояти обличчямдо автомобіля)
< /p>
Прямо в центрі фотографії
Коментарі9
Не на клапанній кришці випадково, з боку випускного розподільного валу, до КПП. У мене наче там якийсь клапан, схожий на позицію 907.
Так. Праворуч від кришки затоки моторного масла, якщо стояти обличчям до автомобіля
Між впускним колектором і шлангами на пічку - електромагнітний клапан продування адсорбера. Це на 2.4 С100
У нас впускний колектор пластиковий чорного кольору. А на фото…
У Вас так. Я про С100
Цікавить З 140
907 позиція.
Дякую. Я на схемі побачив. А є фото як на С 100?
www.clubcaptiva.ru/RU/Doc…/SM-C140/92168623.ru.html.Може так зрозумієте.
