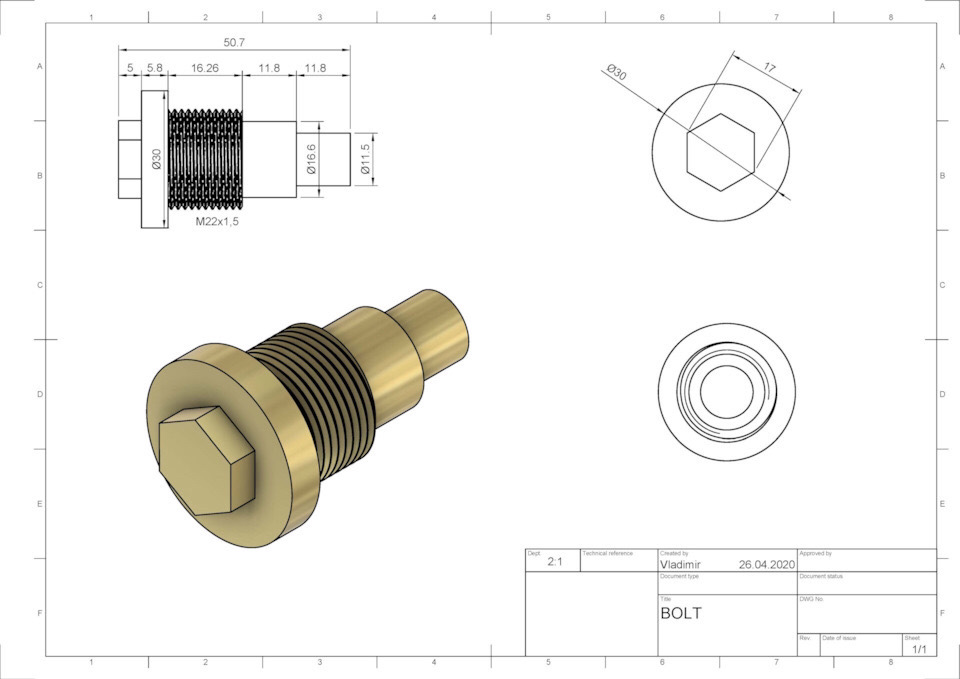

Креслення з Драйва
Запис про ньогоhttps://megadriver.org/p1347537-xitrii-bolt-zaspokoiuvaca-lanciuga

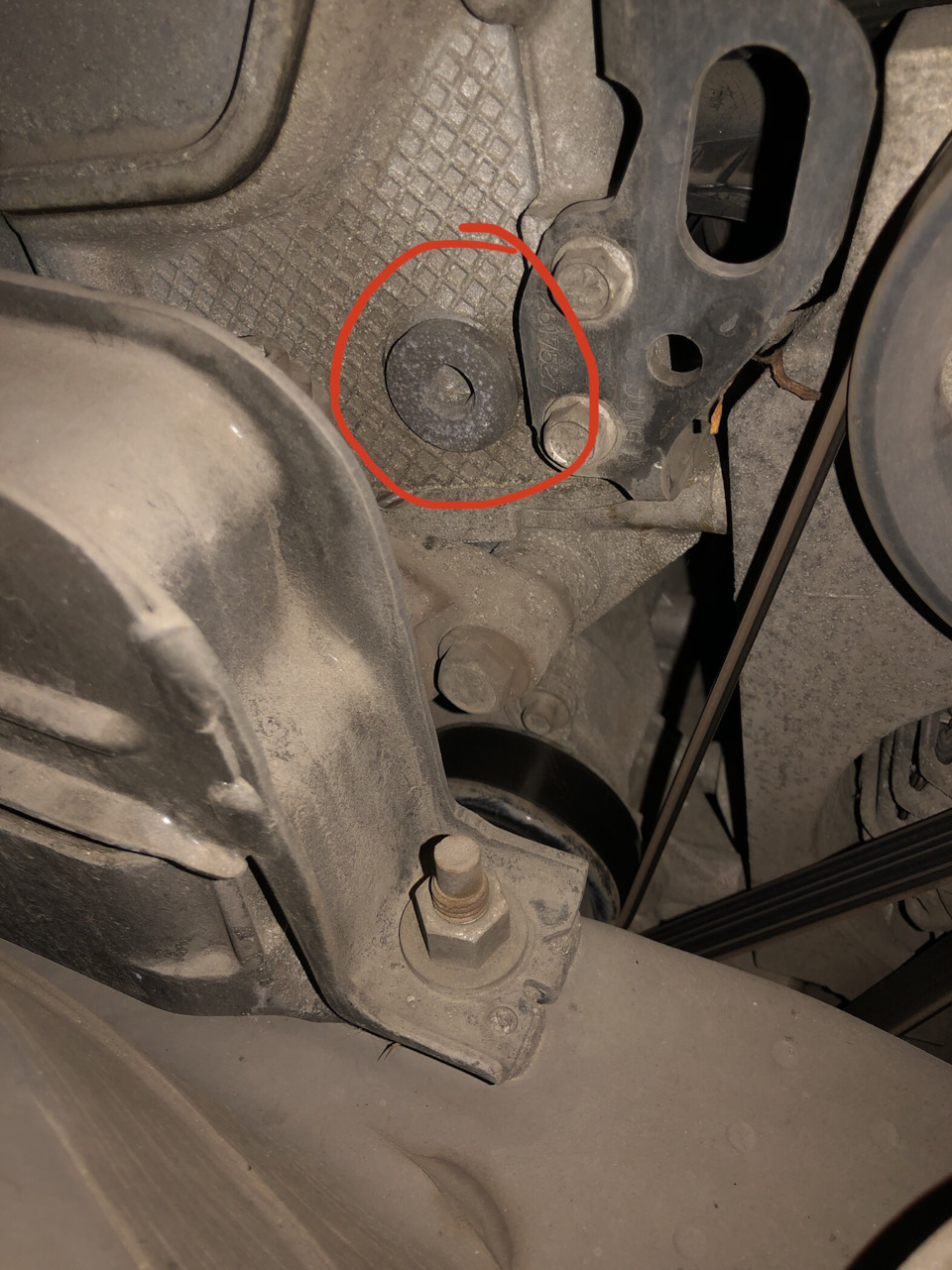

При заміні роликів з ременем був відкритий доступ до місцявстановлення «хитрого болта» заспокійника ланцюга.Заміна нескладна, але з тонкощами. Герметиці.
Сам болт викручується головкою на 10. Краще магнітної.Ну, а якщотакої ні, то використовувати неодимовий магніт при йоговилученні.Рідний болт викрутили і дістали без проблем.<

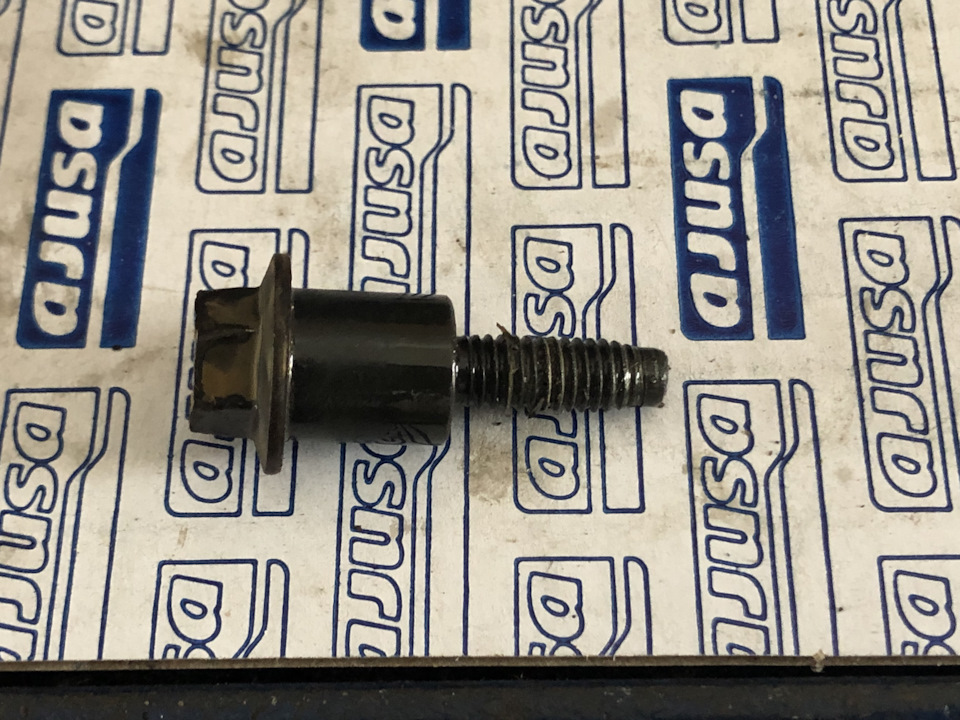

Рідний болт
Місце з різьбленням тонкувате, не дивно, що по ньому йде облом.

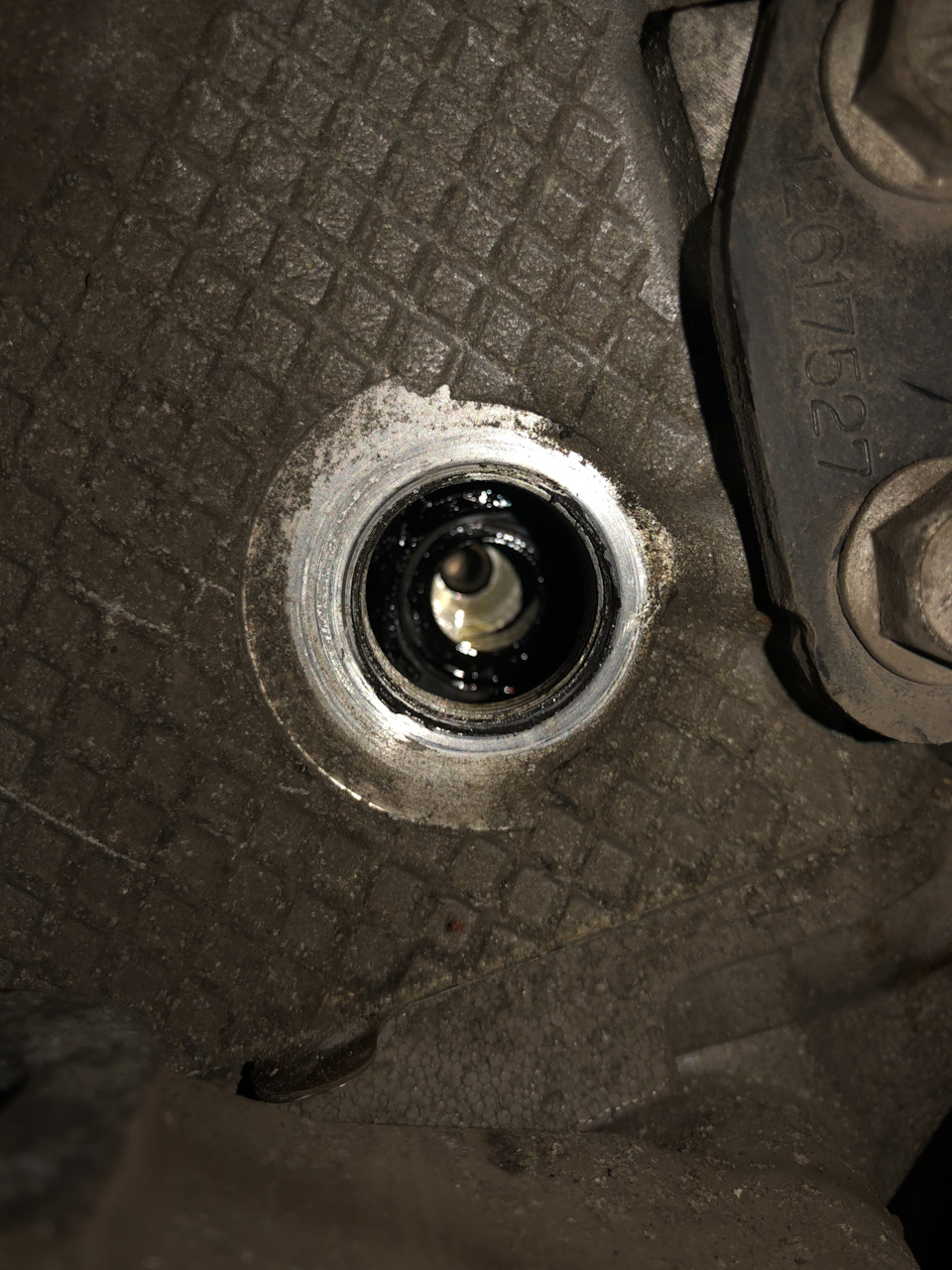

А ось коли почали вкручувати «хитрий болт» виникла невеликаскладність. Коли викрутили рідний болт черевик трохи змістився ійого отвір пішов від центру. Новий не вкрутити і старий теж… Нерозбирати ж двигун… Але майстер виявився досвідченим (не дарма ятільки в нього обслуговуюсь), узяв «хитрий болт» і на токарномуверстаті зробив фаску. Сказав, що сталь дуже міцна)). А потімакуратно закрутив його рукою. На різьблення нанесли герметик. Всеце. Місія виконана.
Хитрий болт встановлений
Тепер можна видихнути))
Пи. Си. Фотографії з розмірами «рідного» болта
Коментарі16
Тут уже кожен сам вирішує
Питання - а у заглушки не було шайби? Тільки герметик?

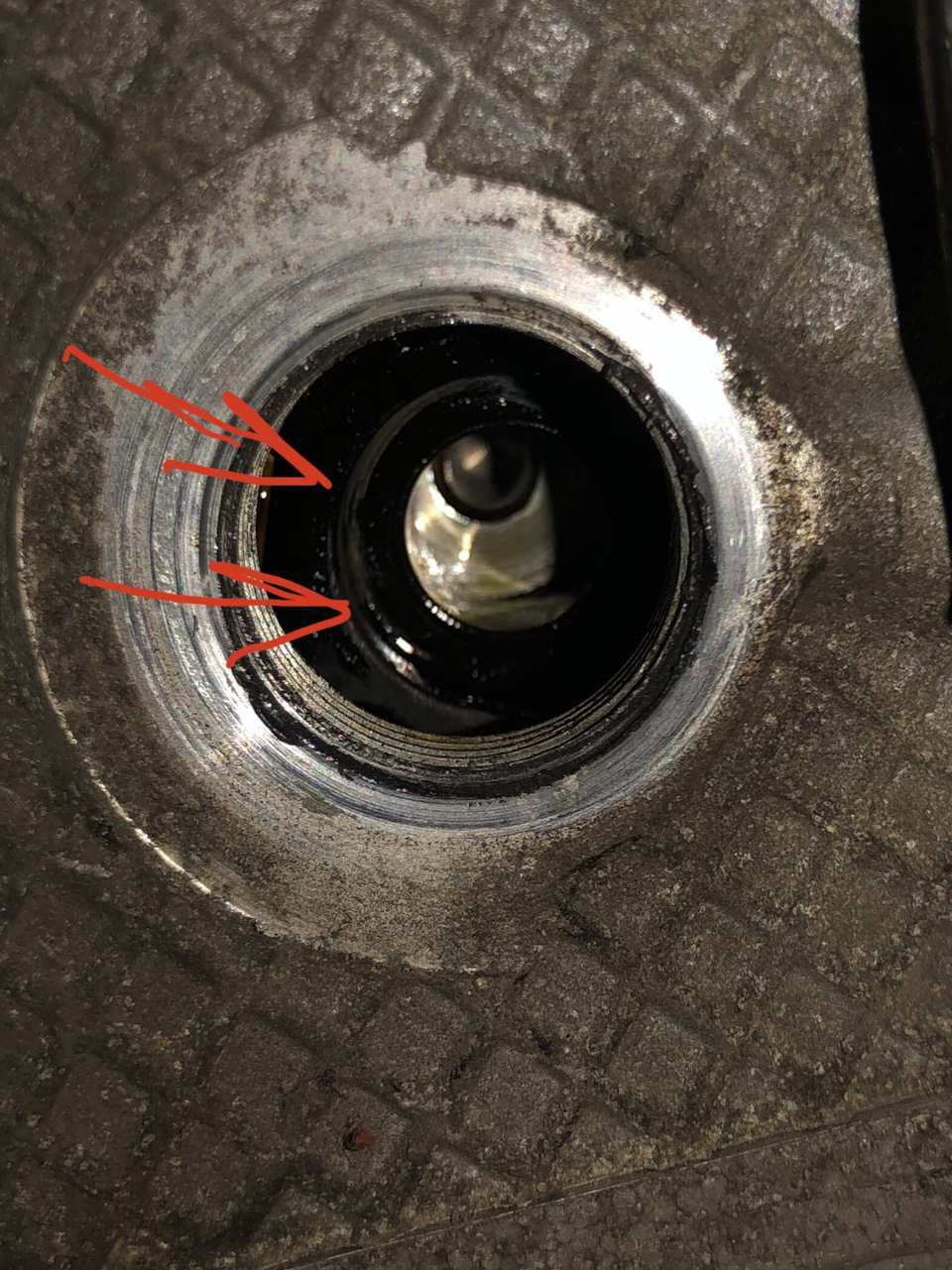

Ні. Там є опукла кромка знизу. На фото видно. А в посадковому місці на двигуні відповідно виїмка.
Трохи не правильно виконаний хитрий болт, немає направляючого який входить замість болта. Знову ж таки, під заспокоювач неправильний розмір і діаметром і шириною.
? Гугл Вам на допомогу. Точно такий болт продають американці. Багато людей його вже поставили і жодного негативного відгуку. Розмір один на один з рідним. При встановленні спеціально всі переміряли.
Та не, розміри не такі, направляйки немає, він у повітрі важить, буде навантаження йти на різьблення від заспокійника. Знову ж таки це не американці, а китайці роблять такі болти ... чет там 1.5т.р за такий болт просять ... У мене в руках був сам зас...
Було б не погано, якщо залишився у вас креслення по якому болт робили, скинути)
Так, креслення є, буде звіт із цієї заміни, там докладу креслення
У руках був новий заспокоювач або роздовбаний старий? У мене розмір старого і нового збіглися. Як визначили, що стало все щільно і немає люфту?
Коли нові деталі ставив при заміні ланцюгів, всі розміри зняв, та й був болт готовий по кресленнях людей, його ставити не став. Зараз готовий новий, поставлю найближчим часом.
Креслення?
Перш ніж говорити про розміри необхідно правильно вимірювати деталь і уважно дивитися на креслення. Фото з розмірами рідного болта заспокоювача. Фотографії виклав у запис (див. фото вище).
Ви не читаєте що я пишу?, вже стоїть болт і нормально все, у вас розміри слабенькі, вони не для нового заспокоювача
Уважно перечитайте, що Ви пишіть. У мене старий заспокоювач і розміри відповідають рідному болту. Все навантаження йде на різьблення двигуна в місці заглушки.
Ну як може ваш розмір під старий заспокоювач бути менший ніж під новий? У нового отвір менший ніж у б/в, так, так як зношування, а у вас менше ніж у нового, значить там зазор плюс-мінус кілометр. Коротше , Я сперечатися не буду, я вже робив болт по к...
Як можна вгадувати вироблення на око без вимірів у конкретному випадку? Якщо колись долізу до цього заспокійника, то обов'язково зніму виміри
