Всіх вітаю. З машиною щось відбувається але я не встигаюписати.
Була зима, як хоч як привід зробити щось для себе.
< Раніше я робив пересвіт приборки
але зараз вирішив заморочитися більше.

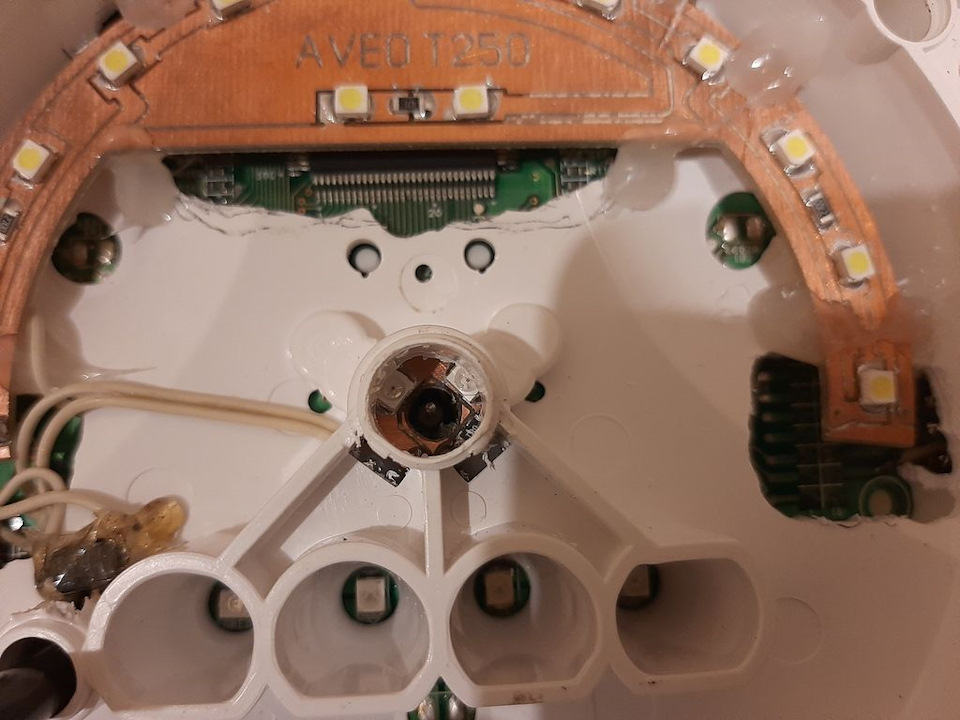

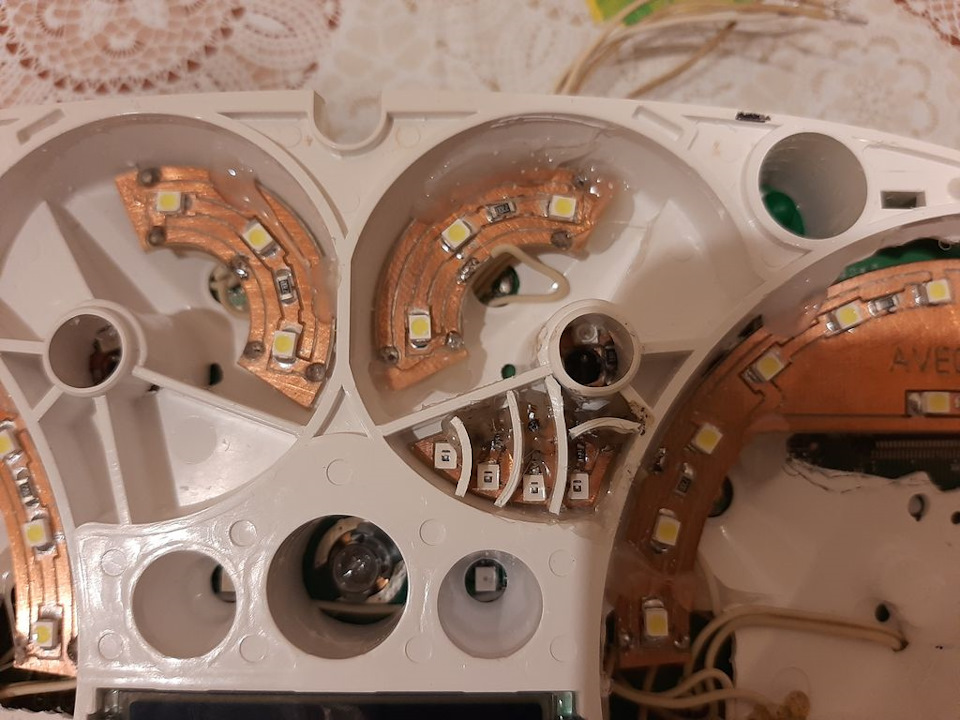

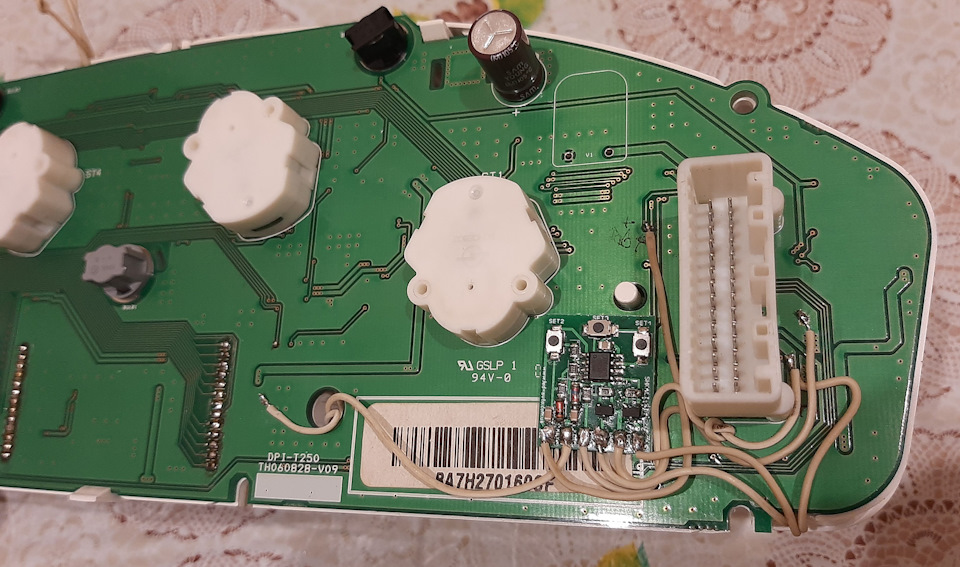

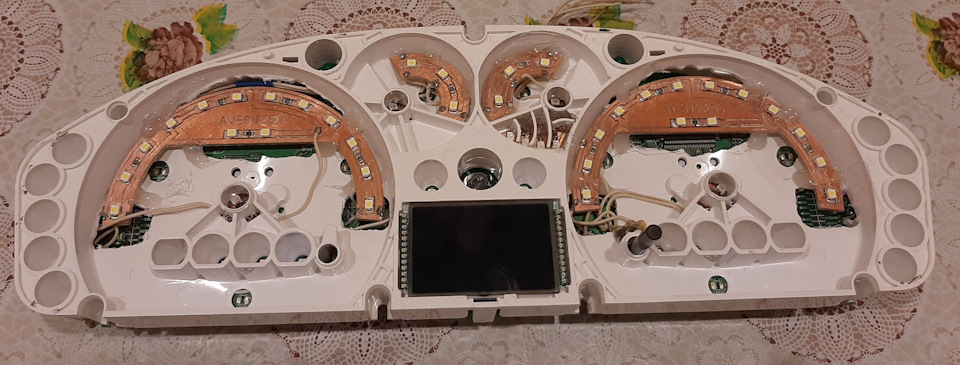

На нашій приладці все підсвічування розпаяне на платі і щоб зробитиплавне розпалювання окремо шкал і стрілок потрібно гарненькоперелопатити всю плату для Я зробив інакше, все підсвічуваннявипаяв, і зробив нові плати для шкал і для стрілок. Звичайно жпідключив до контролера плавного розпалювання. Для регулюванняяскравості приладки задіяв кнопку скидання одометра, для цьогопотрібно потягнути її на себе.
>
Рівень газу
Але рівні планую брати не від кнопки, а через контролер — який покищо на стадії калібрування.

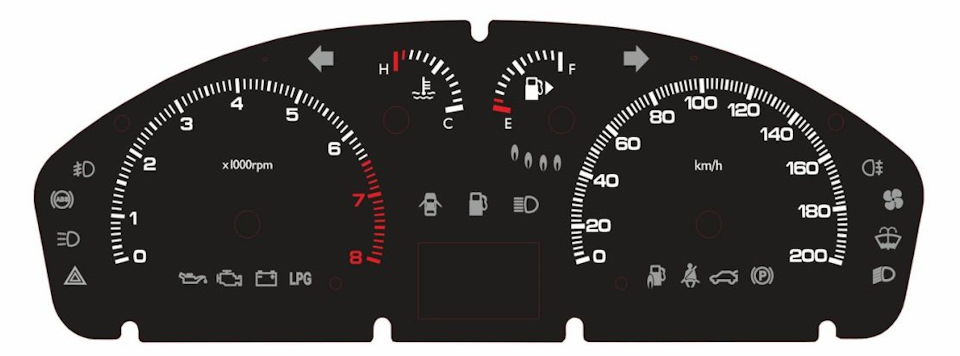

Відповідно під всю цю справу замовив нову шкалу, на ній є багатонових індикаторів, які були задіяні та виведені на свої піни вроз'ємах. — поки що чекаю на геркон.
В13 — 2 швидкість вентилятора радіатора (мінус) —
А3 — ДХО (плюс) — у планах.
В8 — відкритий багажник/капот (мінус)
А25 - ГБО (плюс)
B15, B11 - Близьке світло
А4 - Аварійка (плюс)
Єдине підключення індикатора АБС, що поки не реалізується, покийого немає у мене. І з аварійкою треба зрозуміти чи є вихід зкнопки "миготливий" як на Lacetti. До речі, кому треба моя старашкала, можу задарувати.
