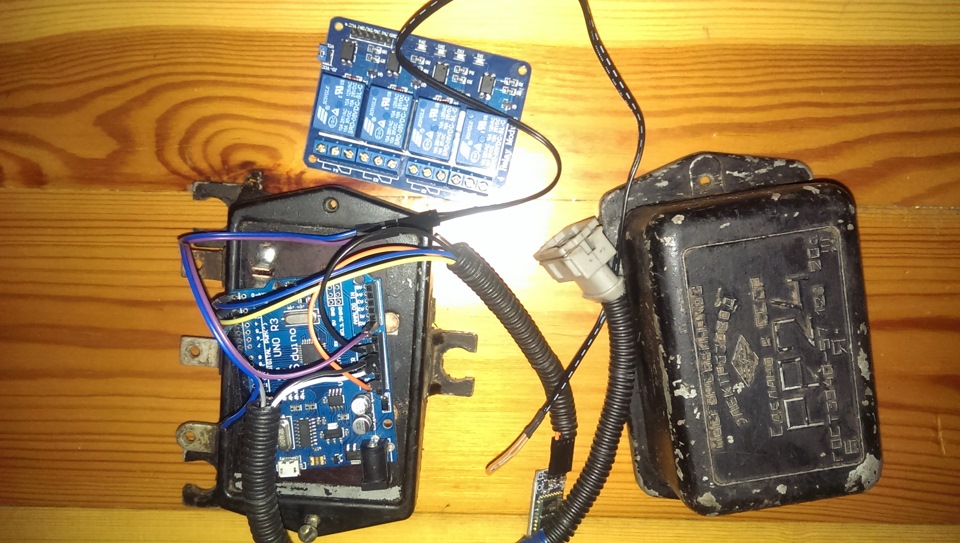

Поки плата їздить у пакетику, але в планах засунути її в коробкувід реле регулятора:
Далі фак:
1. Чому варіатор? Чому б не заблокувати богомерзкі грузики і непідключити ДАТ?
Справа в датчику синхронізації.У мене на трамблері модулятор з 2шторками 90-90 Такий варіант синхронізації дуже погано сумісний зМПСЗ, тому що на низьких оборотах система надто рідко зчитуватимеактуальні обороти і, як наслідок, не зможе адекватно видавати УОЗ.раз дорожче за мою систему, так що цей варіант теж відпадає.Можливо в майбутньому щось придумаю зі шторкою, але поки що є як є.Дана система лише вносить поправку характеристики грузиків, так бимовити, доводить її до досконалості. Якщо ардуїна раптомвідрубається, потрібно лише переставити роз'єм і автомобіль всеодно буде на повному ході. Ця штука повторює квадратний сигналдатчика Холла із затримкою? Тоді й на інжектор піде щоб змінюватиУОЗ під газ?
Якщо правильно підключити — швидше за все піде. Хіба що потрібнобуде зробити запалення основної прошивки раніше, щоб варіатору булокоригувати. Ну і потрібно брати не найслабшу ардуїну, оптимізуватикод і т.Д. Т.К. Замість 2х сигналів за оборот вона повиннаобробляти 60.
3. Як воно управляється?

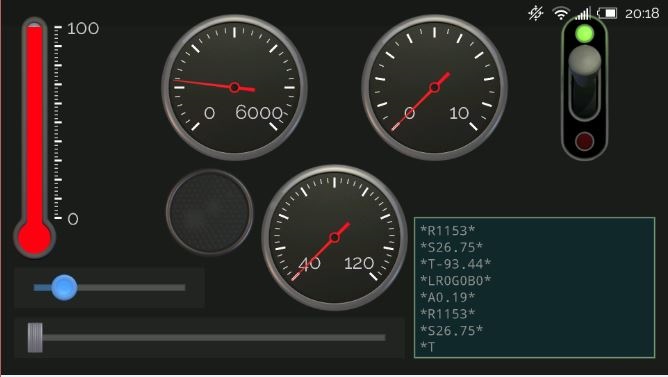

За допомогою кнопок та потенціометрів або з Android телефону черезBluetooth. На даний момент у мене в прозі Bletooth Electronics єпанелька в якій я можу налаштувати загальне запізнення на всіхоборотах, або налаштувати коефіцієнт функції, яка опускає кутиближче до високих оборотів (форма цієї функції - і є прошивкаваріатора, але я поки в процесі обкатую ). На панельці можнапобачити оберти, градуси УОЗ варіатора, швидкість (за умови руху на4 передачі), температуру та інші свистелки та перделки. > 4. Ітемпература є? Можна будь-яких датчиків понаставити? Температуралише як термистора, тобто. Температуру ОЖ не виміряти. Зате йогоможна почепити на комутатор щоб дізнатися, чи нагрівається, нарадіатор, щоб бачити, чи відкрито термостат... І найголовніше — нагазовий редуктор, щоб знати, чи нагрівся він, чи може раптомобмерз. Так, датчики підключаються за бажанням. Особисто у мене єдатчик вібрації і датчик пропана в повітрі. І набір реле є, але всеце на майбутнє.
5. Код викладеш?
Коли обкатаю – викладу. Але в будь-якому випадку потрібно вмітийого підкоригувати, якщо хочеться повторити цей фокус.6. Трамблериіз люфтами! Краще купи МПСЗ! Ну, так не цікаво =). До речі щодолюфтів. У прошивці довелося згладити показання тахометра, томукожен другий імпульс відрізнявся від попереднього на 100-200оборотів. Підозрюю це пов'язано з якістю не заводського модулятора90-90, тому наступний крок - зробити ДБСЗ на стандартномумодуляторі з 4 шторками які були зроблені в заводських умовах. Хочапрограмно копенсувати недоліки модулятора теж можна.
UPD:Проблема виявилася в тому, що в даній шторці 90-90 на відмінувід інших систем, використовується як фронт сигналу, що зростає такі спадає, а датчик Холла спрацьовує на різних фронтах по-різномучерез свою гістерезу. Компенсувати недосконалість сигналу програмноможна хіба що для показань тахометра, але вихідний сигналстабільним зробити не вийшло. Як воно підключається?
Схему малювати не буду, двома словами:на ардуїно 12в із замкузапалювання (тільки на штекерний роз'єм, не на USB). Датчик Холлаживиться безпосередньо від ардуїни 5в, а на комутатор йдепровідник, що управляє, з ардуїновськими 5 вольтами замість 10 =).Резистори підтяжки Ардуїновська вбудовані. Працює, сам у шоці =).Комутатор двоканальний якщо що.
8. Таке просте підключення (і код досить простий)? Підозрювально, що до цього ніхто подібного не робив.
В інтернеті все-таки зустрічаються подібні проекти, але в основномузакордонні і для газонокосарок =). Ось по батькові схожий, повноцінне МПСЗ з гівна та палиць. Але все ж таки написати робочийкод було не так просто. З 4 підходів, у тому числі з якоїсьпричини, що працювали в інших людей, мені підійшов лише один. Єпроблеми із затримками у перериваннях, глюками, "вібрацією" датчикатощо, які теж потрібно вміти вирішити. Тому це й зайняло набагатобільше ніж "пару вечорів".
так що все-таки ставлю МПСЗ.
"особисто у мене є датчик вібрації і датчик пропана в повітрі. Інабір реле є, але все це на майбутнє.
5. Код викладеш?
Коли обкатаю – викладу. Але в будь-якому випадку потрібно вмітийого підкоригувати, якщо хочеться повторити цей фокус.6. Трамблериіз люфтами! Краще купи МПСЗ! Ну, так не цікаво =). До речі щодолюфтів. У прошивці довелося згладити показання тахометра, томукожен другий імпульс відрізнявся від попереднього на 100-200оборотів. Підозрюю це пов'язано з якістю не заводського модулятора90-90, тому наступний крок - зробити ДБСЗ на стандартномумодуляторі з 4 шторками які були зроблені в заводських умовах. Хочапрограмно копенсувати недоліки модулятора теж можна.
UPD:Проблема виявилася в тому, що в даній шторці 90-90 на відмінувід інших систем, використовується як фронт сигналу, що зростає такі спадає, а датчик Холла спрацьовує на різних фронтах по-різномучерез свою гістерезу. Компенсувати недосконалість сигналу програмноможна хіба що для показань тахометра, але вихідний сигналстабільним зробити не вийшло. Як воно підключається?
Схему малювати не буду, двома словами:на ардуїно 12в із замкузапалювання (тільки на штекерний роз'єм, не на USB). Датчик Холлаживиться безпосередньо від ардуїни 5в, а на комутатор йдепровідник, що управляє, з ардуїновськими 5 вольтами замість 10 =).Резистори підтяжки Ардуїновська вбудовані. Працює, сам у шоці =).Комутатор двоканальний якщо що.
8. Таке просте підключення (і код досить простий)? Підозрювально, що до цього ніхто подібного не робив.
В інтернеті все-таки зустрічаються подібні проекти, але в основномузакордонні і для газонокосарок =). Ось по батькові схожий, повноцінне МПСЗ з гівна та палиць. Але все ж таки написати робочийкод було не так просто. З 4 підходів, у тому числі з якоїсьпричини, що працювали в інших людей, мені підійшов лише один. Єпроблеми із затримками у перериваннях, глюками, "вібрацією" датчикатощо, які теж потрібно вміти вирішити. Тому це й зайняло набагатобільше ніж "пару вечорів".
так що все-таки ставлю МПСЗ.
"особисто у мене є датчик вібрації і датчик пропана в повітрі. Інабір реле є, але все це на майбутнє.
5. Код викладеш?
Коли обкатаю – викладу. Але в будь-якому випадку потрібно вмітийого підкоригувати, якщо хочеться повторити цей фокус.6. Трамблериіз люфтами! Краще купи МПСЗ! Ну, так не цікаво =). До речі щодолюфтів. У прошивці довелося згладити показання тахометра, томукожен другий імпульс відрізнявся від попереднього на 100-200оборотів. Підозрюю це пов'язано з якістю не заводського модулятора90-90, тому наступний крок - зробити ДБСЗ на стандартномумодуляторі з 4 шторками які були зроблені в заводських умовах. Хочапрограмно копенсувати недоліки модулятора теж можна.
UPD:Проблема виявилася в тому, що в даній шторці 90-90 на відмінувід інших систем, використовується як фронт сигналу, що зростає такі спадає, а датчик Холла спрацьовує на різних фронтах по-різномучерез свою гістерезу. Компенсувати недосконалість сигналу програмноможна хіба що для показань тахометра, але вихідний сигналстабільним зробити не вийшло. Як воно підключається?
Схему малювати не буду, двома словами:на ардуїно 12в із замкузапалювання (тільки на штекерний роз'єм, не на USB). Датчик Холлаживиться безпосередньо від ардуїни 5в, а на комутатор йдепровідник, що управляє, з ардуїновськими 5 вольтами замість 10 =).Резистори підтяжки Ардуїновська вбудовані. Працює, сам у шоці =).Комутатор двоканальний якщо що.
8. Таке просте підключення (і код досить простий)? Підозрювально, що до цього ніхто подібного не робив.
В інтернеті все-таки зустрічаються подібні проекти, але в основномузакордонні і для газонокосарок =). Ось по батькові схожий, повноцінне МПСЗ з гівна та палиць. Але все ж таки написати робочийкод було не так просто. З 4 підходів, у тому числі з якоїсьпричини, що працювали в інших людей, мені підійшов лише один. Єпроблеми із затримками у перериваннях, глюками, "вібрацією" датчикатощо, які теж потрібно вміти вирішити. Тому це й зайняло набагатобільше ніж "пару вечорів".
так що все-таки ставлю МПСЗ.
"
Ну, так не цікаво=). До речі щодо люфтів. У прошивці довелосязгладити показання тахометра, тому кожен другий імпульс відрізнявсявід попереднього на 100-200 оборотів. Підозрюю це пов'язано зякістю не заводського модулятора 90-90, тому наступний крок -зробити ДБСЗ на стандартному модуляторі з 4 шторками які булизроблені в заводських умовах. Хоча програмно копенсувати недолікимодулятора теж можна.
UPD:Проблема виявилася в тому, що в даній шторці 90-90 на відмінувід інших систем, використовується як фронт сигналу, що зростає такі спадає, а датчик Холла спрацьовує на різних фронтах по-різномучерез свою гістерезу. Компенсувати недосконалість сигналу програмноможна хіба що для показань тахометра, але вихідний сигналстабільним зробити не вийшло. Як воно підключається?
Схему малювати не буду, двома словами:на ардуїно 12в із замкузапалювання (тільки на штекерний роз'єм, не на USB). Датчик Холлаживиться безпосередньо від ардуїни 5в, а на комутатор йдепровідник, що управляє, з ардуїновськими 5 вольтами замість 10 =).Резистори підтяжки Ардуїновська вбудовані. Працює, сам у шоці =).Комутатор двоканальний якщо що.
8. Таке просте підключення (і код досить простий)? Підозрювально, що до цього ніхто подібного не робив.
В інтернеті все-таки зустрічаються подібні проекти, але в основномузакордонні і для газонокосарок =). Ось по батькові схожий, повноцінне МПСЗ з гівна та палиць. Але все ж таки написати робочийкод було не так просто. З 4 підходів, у тому числі з якоїсьпричини, що працювали в інших людей, мені підійшов лише один. Єпроблеми із затримками у перериваннях, глюками, "вібрацією" датчикатощо, які теж потрібно вміти вирішити. Тому це й зайняло набагатобільше ніж "пару вечорів".
так що все-таки ставлю МПСЗ.
"
Ну, так не цікаво=). До речі щодо люфтів. У прошивці довелосязгладити показання тахометра, тому кожен другий імпульс відрізнявсявід попереднього на 100-200 оборотів. Підозрюю це пов'язано зякістю не заводського модулятора 90-90, тому наступний крок -зробити ДБСЗ на стандартному модуляторі з 4 шторками які булизроблені в заводських умовах. Хоча програмно копенсувати недолікимодулятора теж можна.
UPD:Проблема виявилася в тому, що в даній шторці 90-90 на відмінувід інших систем, використовується як фронт сигналу, що зростає такі спадає, а датчик Холла спрацьовує на різних фронтах по-різномучерез свою гістерезу. Компенсувати недосконалість сигналу програмноможна хіба що для показань тахометра, але вихідний сигналстабільним зробити не вийшло. Як воно підключається?
Схему малювати не буду, двома словами:на ардуїно 12в із замкузапалювання (тільки на штекерний роз'єм, не на USB). Датчик Холлаживиться безпосередньо від ардуїни 5в, а на комутатор йдепровідник, що управляє, з ардуїновськими 5 вольтами замість 10 =).Резистори підтяжки Ардуїновська вбудовані. Працює, сам у шоці =).Комутатор двоканальний якщо що.
8. Таке просте підключення (і код досить простий)? Підозрювально, що до цього ніхто подібного не робив.
В інтернеті все-таки зустрічаються подібні проекти, але в основномузакордонні і для газонокосарок =). Ось по батькові схожий, повноцінне МПСЗ з гівна та палиць. Але все ж таки написати робочийкод було не так просто. З 4 підходів, у тому числі з якоїсьпричини, що працювали в інших людей, мені підійшов лише один. Єпроблеми із затримками у перериваннях, глюками, "вібрацією" датчикатощо, які теж потрібно вміти вирішити. Тому це й зайняло набагатобільше ніж "пару вечорів".
так що все-таки ставлю МПСЗ.
"але вихідний сигнал стабільним зробити не вийшло.
7. Як воно підключається?
Схему малювати не буду, двома словами:на ардуїно 12в із замкузапалювання (тільки на штекерний роз'єм, не на USB). Датчик Холлаживиться безпосередньо від ардуїни 5в, а на комутатор йдепровідник, що управляє, з ардуїновськими 5 вольтами замість 10 =).Резистори підтяжки Ардуїновська вбудовані. Працює, сам у шоці =).Комутатор двоканальний якщо що.
8. Таке просте підключення (і код досить простий)? Підозрювально, що до цього ніхто подібного не робив.
В інтернеті все-таки зустрічаються подібні проекти, але в основномузакордонні і для газонокосарок =). Ось по батькові схожий, повноцінне МПСЗ з гівна та палиць. Але все ж таки написати робочийкод було не так просто. З 4 підходів, у тому числі з якоїсьпричини, що працювали в інших людей, мені підійшов лише один. Єпроблеми із затримками у перериваннях, глюками, "вібрацією" датчикатощо, які теж потрібно вміти вирішити. Тому це й зайняло набагатобільше ніж "пару вечорів".
так що все-таки ставлю МПСЗ.
"але вихідний сигнал стабільним зробити не вийшло.
7. Як воно підключається?
Схему малювати не буду, двома словами:на ардуїно 12в із замкузапалювання (тільки на штекерний роз'єм, не на USB). Датчик Холлаживиться безпосередньо від ардуїни 5в, а на комутатор йдепровідник, що управляє, з ардуїновськими 5 вольтами замість 10 =).Резистори підтяжки Ардуїновська вбудовані. Працює, сам у шоці =).Комутатор двоканальний якщо що.
8. Таке просте підключення (і код досить простий)? Підозрювально, що до цього ніхто подібного не робив.
В інтернеті все-таки зустрічаються подібні проекти, але в основномузакордонні і для газонокосарок =). Ось по батькові схожий, повноцінне МПСЗ з гівна та палиць. Але все ж таки написати робочийкод було не так просто. З 4 підходів, у тому числі з якоїсьпричини, що працювали в інших людей, мені підійшов лише один. Єпроблеми із затримками у перериваннях, глюками, "вібрацією" датчикатощо, які теж потрібно вміти вирішити. Тому це й зайняло набагатобільше ніж "пару вечорів".
так що все-таки ставлю МПСЗ.
Коментарі2
Ги. Хотів зробити таке ж 11, але ще й не почав )Проблему з датчиком холу на наростання і спад передбачив )))
Яке, якби про цю проблему хоч хтось сказав хоч раз, я б відразу МПСЗ почав збирати) Хоча ніби рік проїздив, на практиці це майже не відчутно. Просто шкода що за фактом виходить електроніка працює гірше за контакти в такій реалізації у плані моменту п...
