Більше тижня збирав усі компоненти для встановлення підсилювача, в результаті було куплено:
Провід ШВВП 2х2.5 мм² (" Тумен") 15м
Кабель ПВ-3 16мм² 6м (хороший :) )
Кабель ПВ-3 6мм² 7м ( "одескабель")
Гофра автомобільна розрізна 11мм - 6м
Гофра автомобільна розрізна 7мм - 10м
Гофра електрична 25мм - 6м
Гофра електрична 20мм - 3м
Клема вилка для 16мм² кабелю - 2шт
Клема кільце для 16мм² кабелю 2шт
Запобіжник miniANL 80A - 1шт
Кабель RCA Holywood 5м - 1шт
Кабель RCA Rockford 5м - 1шт

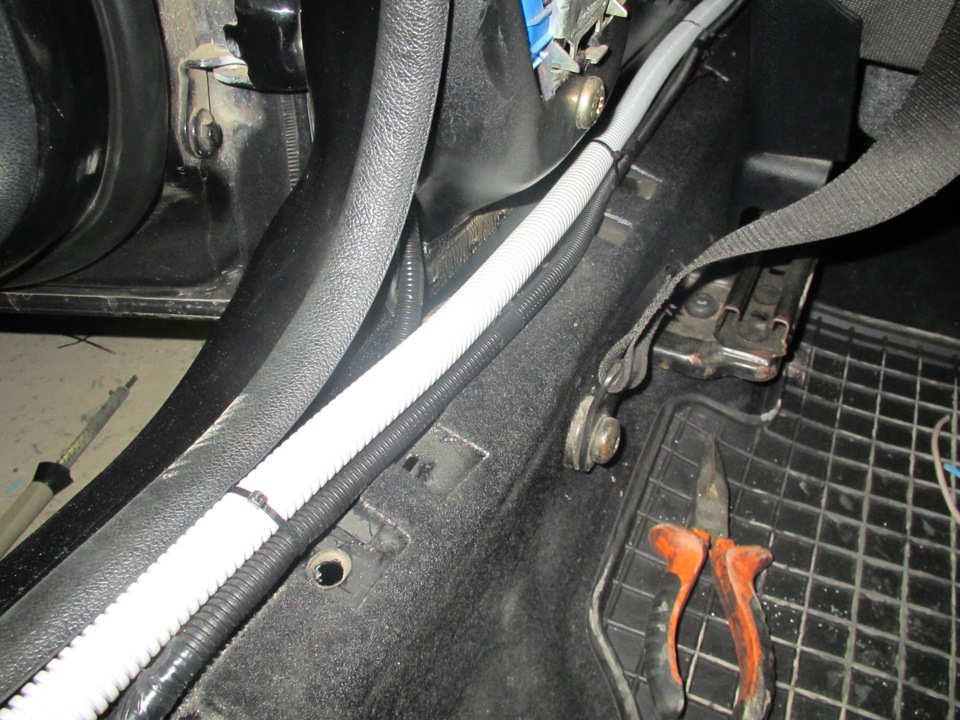

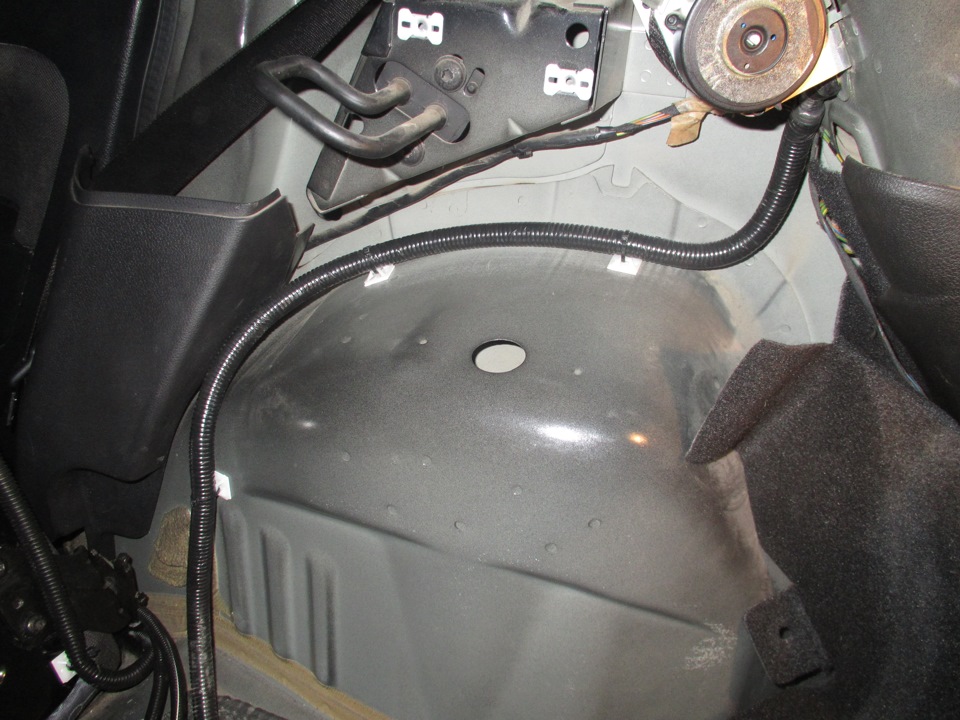

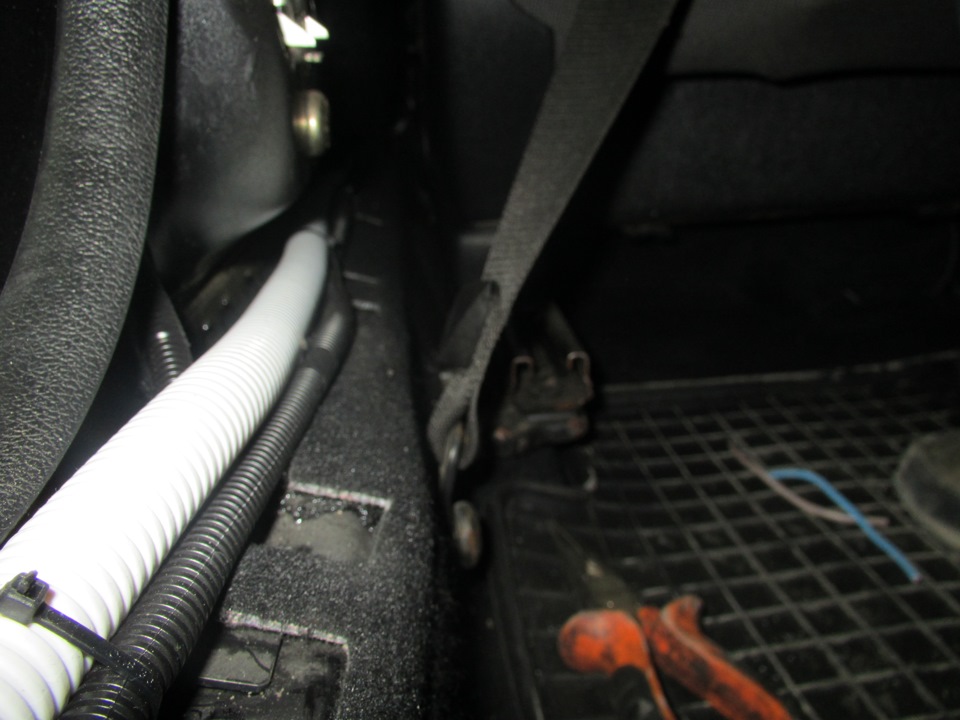

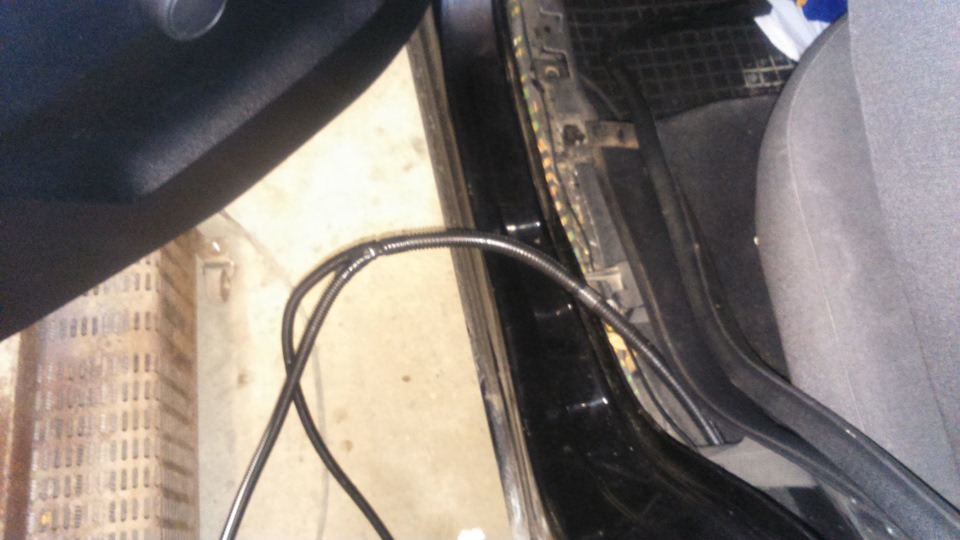

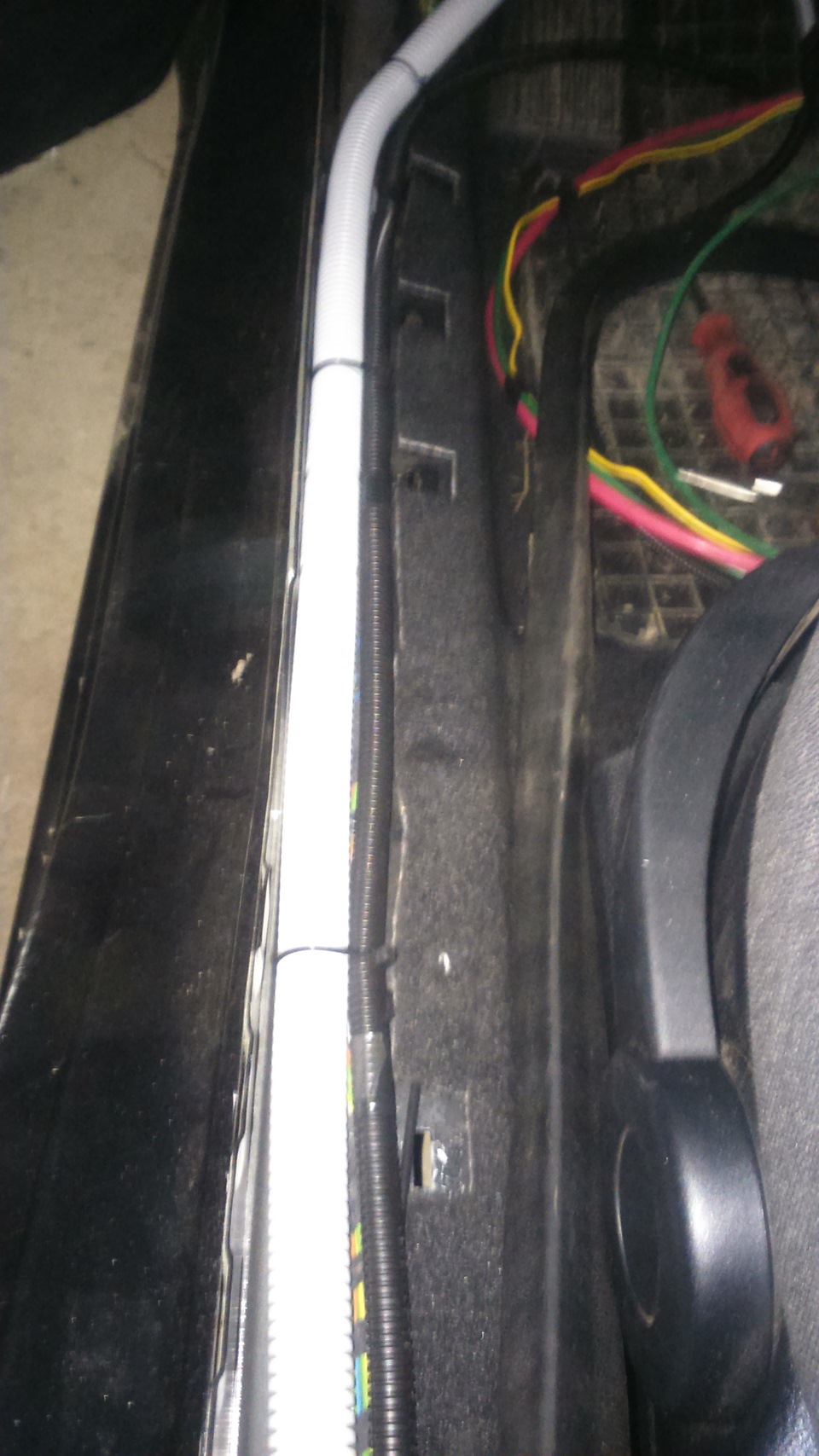

Хомутики, майданчики, ізолетна, припій 60/40 і якщо ще щось згадаю, напишу., приступив у п'ятницю з ранку, закінчив у суботу пізноввечері. Спочатку все вкладаємо в гофру., автомобільна надягаєтьсяпросто, потім кожні 20см обмотуємо ізолентою, якщо проста топростягаємо кабель за стальку з комплекту, це напруження. У гофрікожні 20см до кузова пластиковими хомутами Потім клеми обтискаємо.Запчастини на фото:EA472Запчасти на фото:EA472
Далі паяємо товстий провід 2.5мм² до проводок по-тонше рідних, якійдуть на динаміки. Так, на змагання так не приймуть, але поки я іне планую, ну а на якість звучання півметра проводів не вплинуть, аякщо раптом захочеться викинути тисячу-другу баксів на акустику тадоробки, то провід спаяється і доведеться до динаміка і знати процьому нікому не потрібно; )
Далі довелося випаяти лінійні виходи зі своєї гамнітоли (фотокнемає).
> В результаті... А нічого, не грає, хрипить, смуток-біда. Нехочу я розлучатися зі своїм 2-дин штатною, ой ка кне хочу, алездається мені, що собака там порився, ехх китаямать :силка, якічомусь при створенні посту не додалися і тепер не лізуть :
cs623626.vk.me/v623626192/c4f7/3UTZNhzVUVw.jpg
Коментарі17
От же заморочки)
А як інакше? )
Я повернувся ) Почитав інструкцію, кажуть викрутіть регулятор у мінімум, увімкніть на магнітолі 3/4 гучності крутіть геїн поки хрипіти не почне, а потім на 10% тому. Ну я прийшов, дивлюся на регулятори, а там початок шкали 3V а кінець 0.8V, ну було н...
Ну ось ... Правда ж потім спалив. 8) А знаєш як прикро щось типу Браксів 1.1 спалити? 8) Задні як обрізав? Там, за ідеєю, нижче 125 вже і немає нічого, а НЧФ зазвичай вже нижче ріже.
Та гаразд, досвід D Коли то був перший розвалений двиг, перша вбита коробка, погнуті диски ... Та так і пробував різати, гейн скрутив трохи, а взагалі по правильному треба його фейдером, а гейн виставляти за ідеєю таке ж як на перших двох каналах, ос...
Мля, я де фотки підсилка встановленого, як додати?
ЗИ. Усилок цей на 5 каналів під 200 Вт зжере. Тонкує проводок-то, якщо всі канали задіяти. Йому AWG0 треба при довжині від 2х метрів (50 мм в перерізі).
Люди тягнуть проводами китайськими з комплекту типу містери і все грає, а тут серйозна мідь, справжнім перетином, не вистачить-дотягнемо.
1. міжблоки RCA-кабелі щось бентежать мене. 2. Ніфіга не зрозумів схему з чого це 2 кабелі різного перерізу (15-16 фото) на одну клему присіли? 3. Що в чорній гофрі і що в білій 8.) Уря, заощаджу грошей! так - мідь у фордів - жахлива) А без підсиленн...
1. Міжблоки нормальні, відповідаю, ну якесь фуфло.2. Червоний провід 16мм², зелений 6мм², червоний прикручений на кузов, а зелений йде на магнітолу, це така фірмова фішка досвідченого інсталятора, щоб виключити наведення.3. У чорній гофрі ШВВП на дин...
5. Спробуй гейн прибрати на підсилці (ну не зовсім у нуль), виставити до появи спотворень максимум на магнітолі, потім - вкрутити магнітолу на -10.15% і додавати гейн до появи хрипоти. Після чого повернути гейн на 1-2 кроки назад (ті ж 10%) і послуха...
У магнітоли земля в колодці підключена хрін знає куди тоненьким проводком, а зараз на магнітолу йде з акумулятора 6мм² і відповідно земля повинна бути не менше, земля то і йде зеленим проводом те ж 6мм² і затиснута на клему маси підсилка. міжблоки ві...
ну, взагалі розкладка проводів Де факто міжблоки - по тунелю, сила - під одним порогом, акустичні - під іншим порогом і, під торпедо - розводиться. Проводи на динаміки теж дають наведення. І їх так само не бажано класти Паралельно міжблокам. Але це в...
Ну ок, лінійки по тунелю або його даху, а як по одному порогу дати акустичні дроти, а на діво тоді як, якщо праворуч, ну простяг до магнітоли, а далі то назад треба по-любому, по тому ж шляху в двері і в передні та в задні ж.
Блін. низя тут малювати 8)))Скажімо, ось - на спинці крісла заднього. на RR йде свій провід відразу під праву обшивку (там менше метра паралельно силі і можна рознести). На RL і весь фронт - Зліва, під Порогом. У передньої стійки FL йде відразу в лів...
З приводу маси магнітоли, так було наказано зробити людьми які не один кубок привезли з EMMA та IASCA, сперечатися з ними не став. Так, у мене ще будуть кросовери жити десь, там все зміниться потім. Коротше, пішов крутити гейн.
Давай 8)
