Вирішив зробити точний креслення і вирізати з пластику "шаблон304"
Щоб відрегулювати свою кулісу ідеально, і у мене не виникалосумнівів.

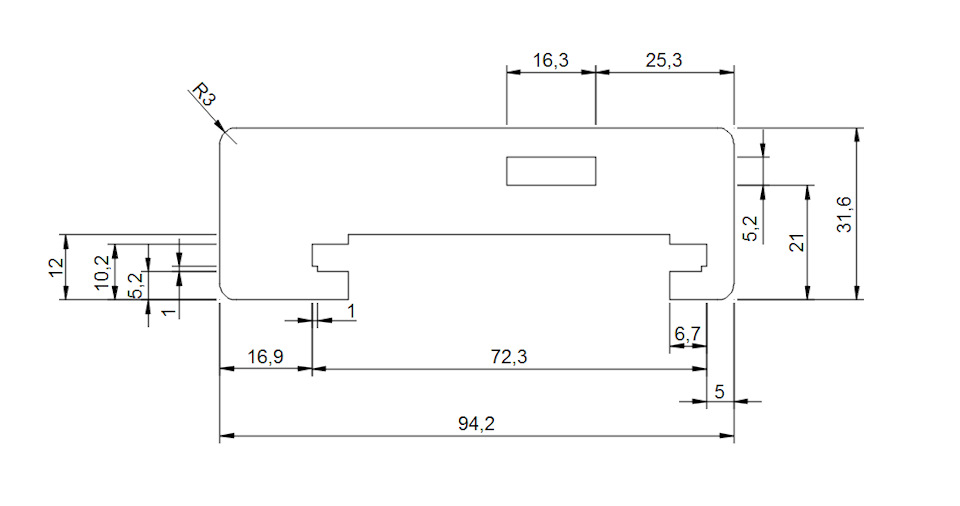

Шаблон для селектора -3104-
(всі розміри в міліметрах)

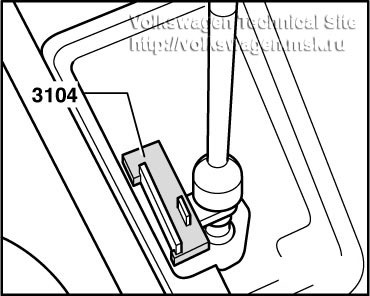

застосування шаблону 3104
Пізніше додам що вирізав; )
Регулювання механізму перемикання передач (куліс) МКПП 020
Щоб відрегулювати свою кулісу ідеально, і у мене не виникалосумнівів.
Шаблон для селектора -3104-
застосування шаблону 3104
Коментарі12
Доброго дня! Це для чого шаблон?
Я зібрався перебрати куліса, мені теж належить регулювання?
Привіт може їсти схема вже у програмі з правильними розмірами хочу теж зробити
так я виклав креслення, вже в якій програмі не знаю - я робив в автокаді, а де вже, не пам'ятаю вихідник
Ну я зробив у компасі вже
Не побачив двох розмірів. Скільки має бути?
не помітив, поправлю) спасибі
Виправив)
Цей шаблон вирізали із пластику, ненадовго його вистачило. Зламалися крайні вусики. Зараз вирізали на фрезерному верстаті з композиту. Поки норм
ну мені на раз, та й пластик взяв щільний) подивимося
Ну якщо на раз-два то вистачить) удачі в налаштуванні
Дякую))
