Почали пропадати годинники, довільно, коли хотіли спалахувати, колихотіли тухли, А час не збивався. Потім випадково визначив, що привиключенні протитуманок годинник загорявся, але все одно потімгасли. Вирішив перемогти цю проблему ... Перелопатив інтернет ...схеми годинника немає, навіть розпинування роз'єм підключеннянемає, ще й годинник від Т200 і Т250 різні, відповідно схеми, розташування, номінал деталей різні.
Приїхав у гараж, розібрав годинник,

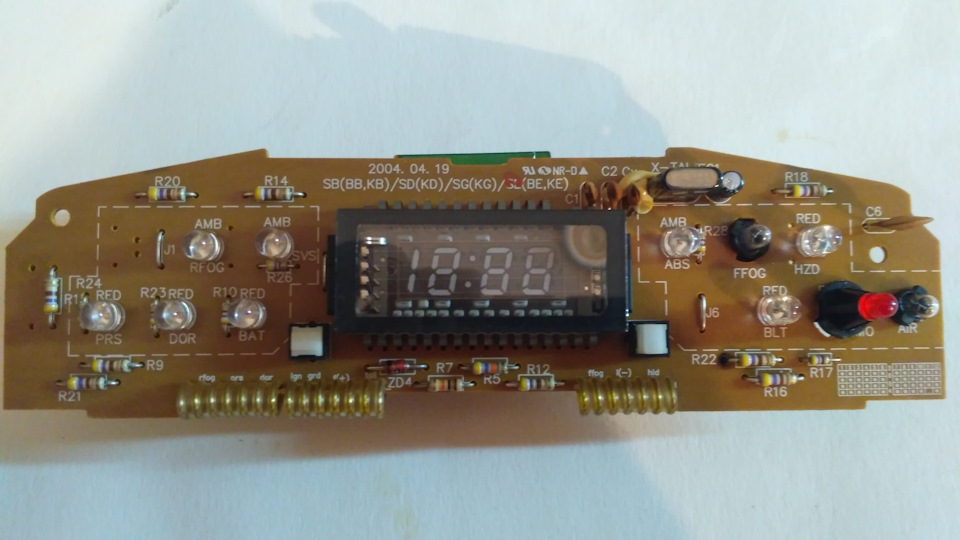

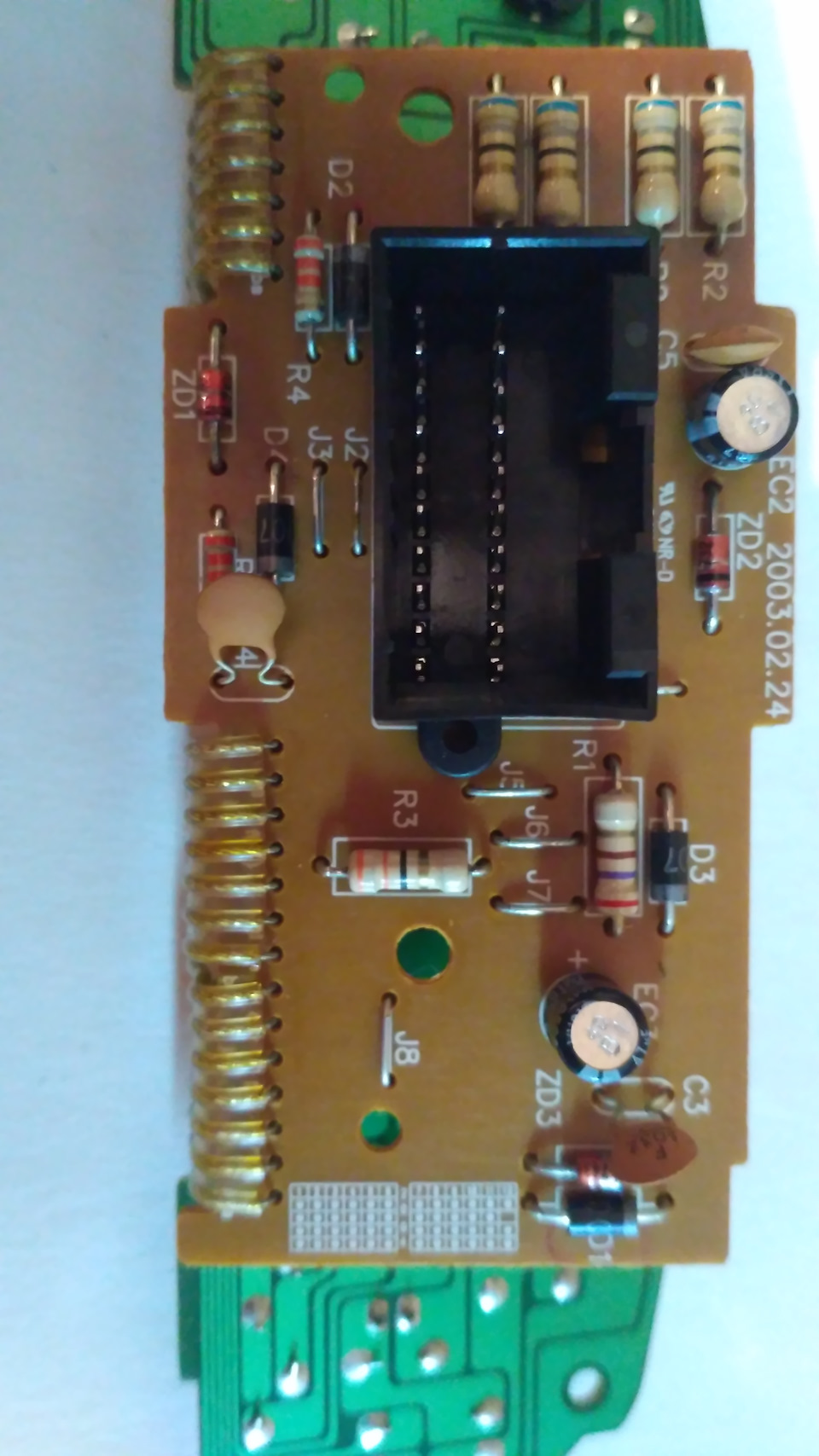

Нею циферблат годинника і всі світлодіоди. Відразу змінив діоди D1, D2, D3 на більш потужні на 3 ампера а може і потужніше.. 1N5408.Діоди потрібно припаювати так щоб корпус діода прилягав до плати, бо потім будуть заважати при складанні в корпус.
Після заміни діодів, годинник перестав взагалі світиться. Годин. Настабілітроні ZD1 напруги не було, став шукати і виявив що на роз'ємприходить 12 вольт і все… Коротше виявив перегорілу доріжку… взявїї пропаяв і… годинник засвітився))) але при наступному включенні…вони вже знову не світилися, місце пайки не витримало, Мабуть тамструм не маленький, а доріжки тоненькі. ((( Взяв шматок дроту ікинув перемичку. І ось воно щастя, все працює, світиться і годинникне збивається.) Паяв напевно, останній раз років 15 тому, тому такісоплі напаяв.

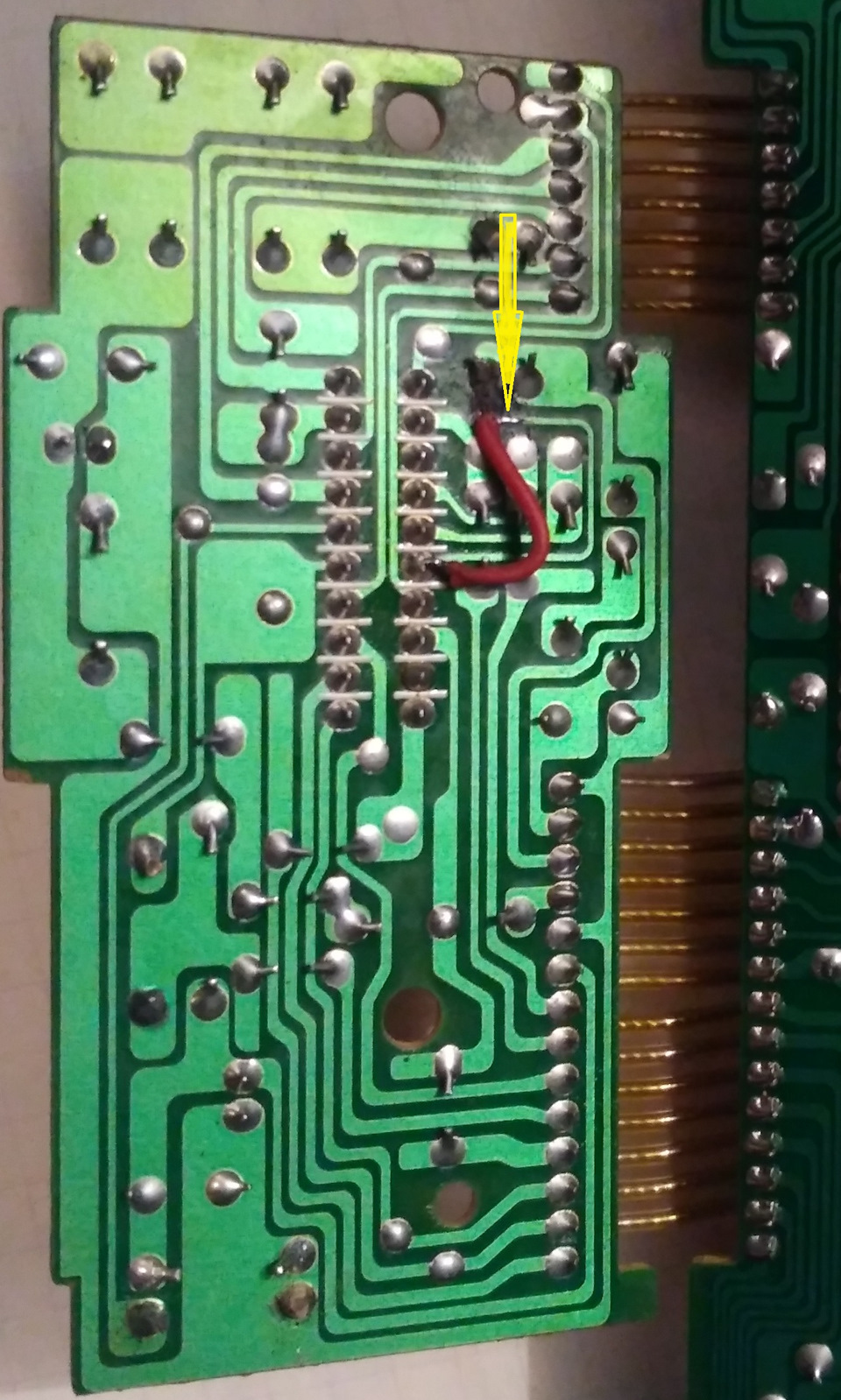

місце перегорілої доріжки, вона найтонша.

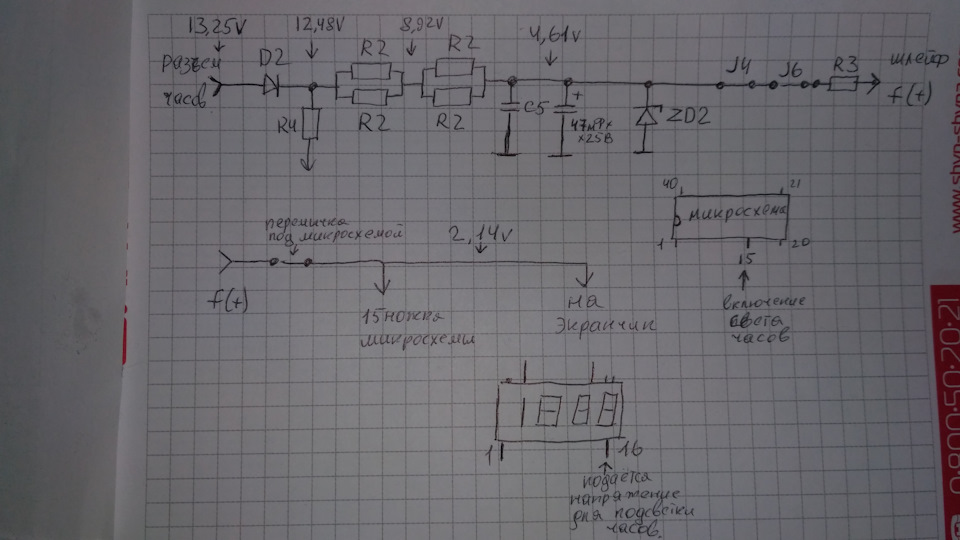

накидав частину схеми годинника яка відповідає за світло вгодиннику, з напругою в різних точках, щодо кузова.J4, J6 перемичкина платі.

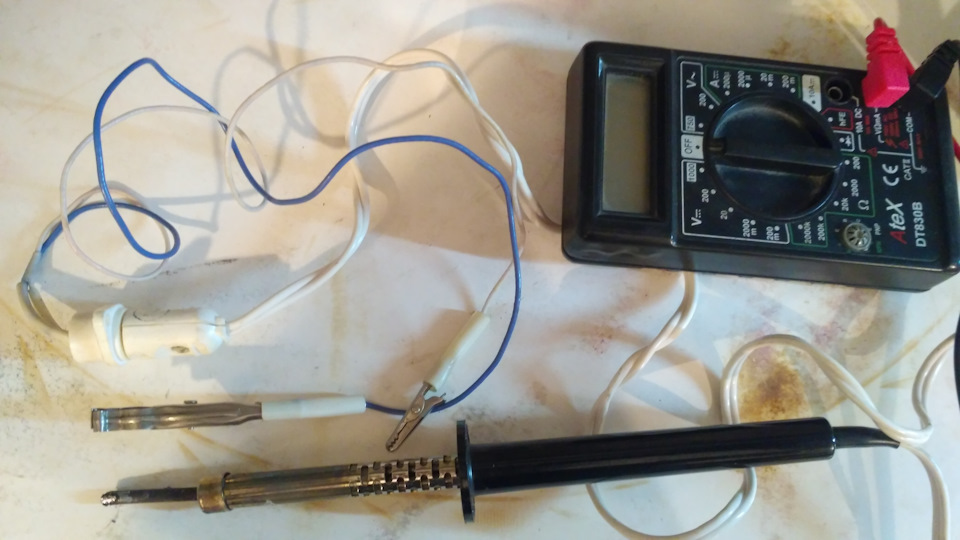

Ось таким тестером користувався.І паяльником на 12 вольт, підключивдо акумулятора, гріє добре, часто в гаражі виручає.
