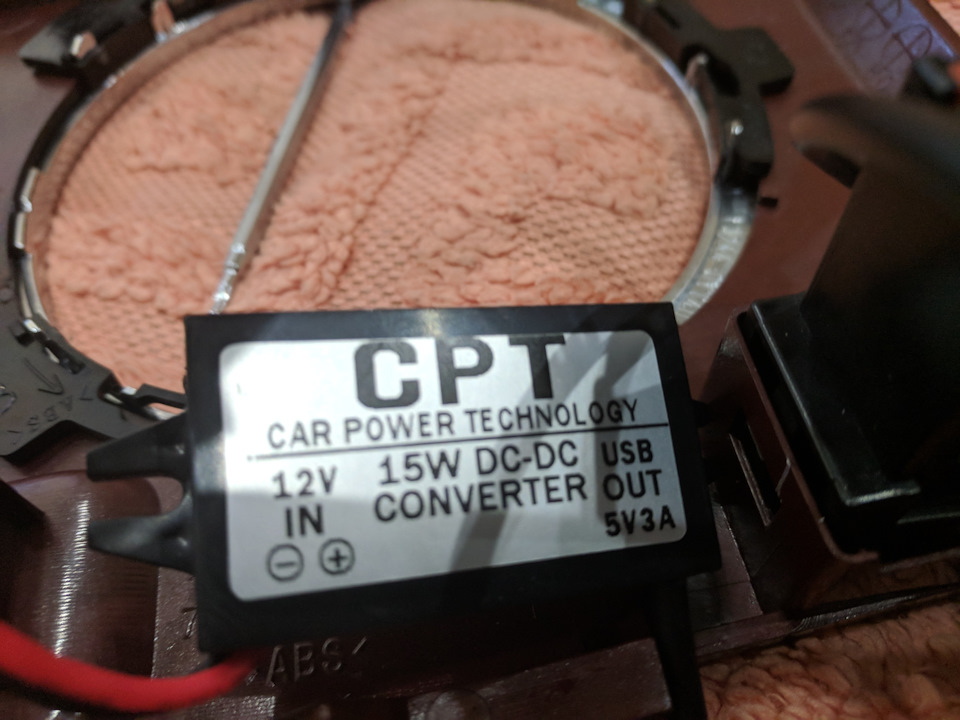

Китайський перетворювач
Проклав приховано рідний кабель (дуже якісний і його вистачило щобпровести до блоку з прикурювачем).
Довго думав як підключати і що використати Були три варіанти:
-пайка
-скрутка
— обжимом
Після перелопачування інформації з цієї теми вирішив користуватисяостаннім способом .
Були куплені клеми тато-мама, ремонтні роз'єми і термоусадкуобтискання взяв поюзати у знайомих і в бій.
Описувати як розбирати панель не буду все на клямках і в інетіможна знайти купу докладних відео як це зробити.Зняв панель зприкурювачами і пішов додому колгоспити.
За схемою підключення:
Брав плюс і мінус з колодки прикурювача. Плюсовий кабель пущенийчерез запобіжник за допомогою ремонтних роз'ємів. (якщо можнаприбрати кабель із запобіжником і підключити безпосередньо). Таксамо масовий кабель теж з'єднаний через роз'єм для того, щоб, якщораптом не вистачатиме маси прикурювача, то швидко підключити зіншого місця і з'єднати через роз'єм. Взагалі вийшов ось такийФранкенштейн.

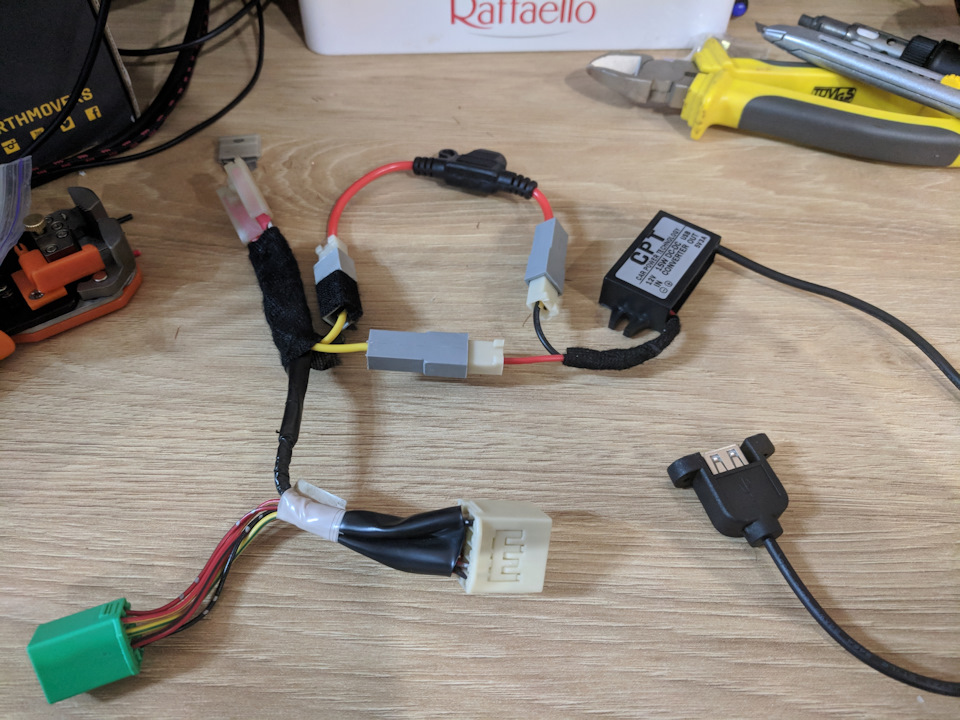

Франкенштейн проводка

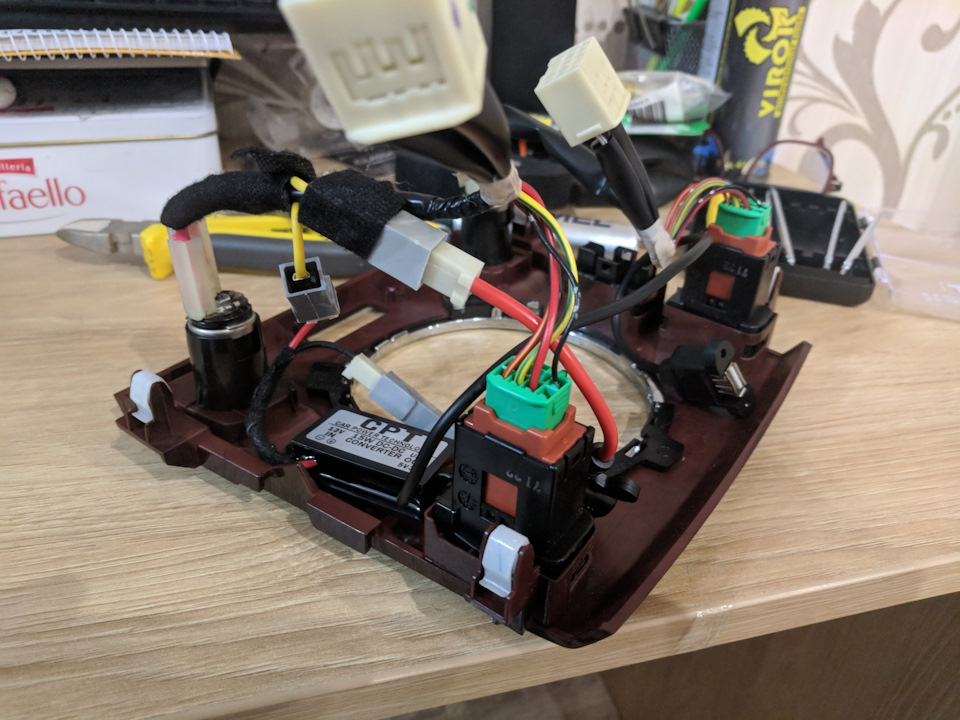

Ось так виглядає вже встановлений на панелі

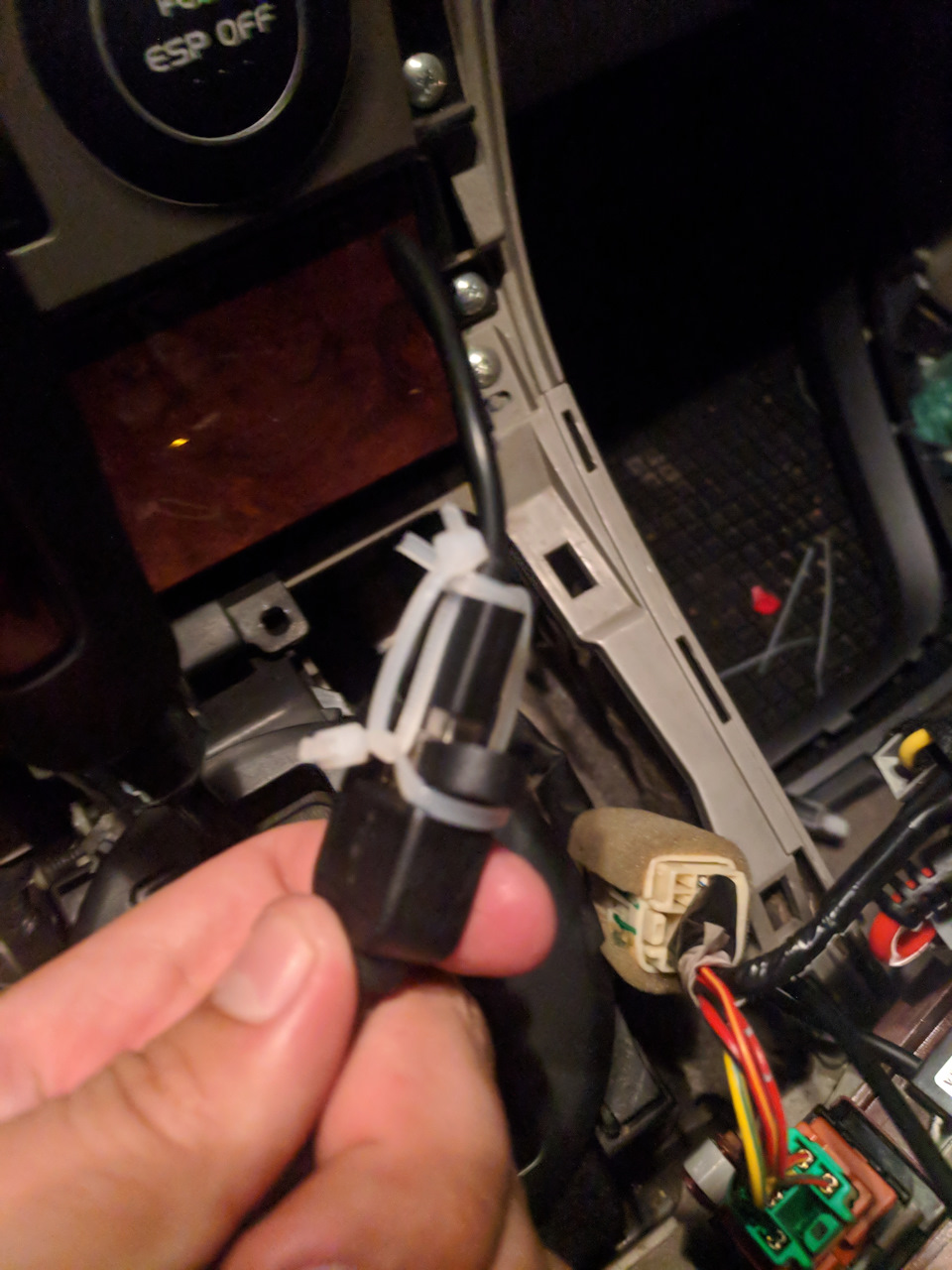

Так як юсб тато мам з'єднання не сильно міцне і може розбовтатися іроз'єднається то вирішив зміцнити ось таким способом за допомогоюстяжок
Далі все просто збираємо на місце.
П.С Сильно тапками не кидайте. Це мій колгосп і я знаю, що можнабуло зробити все набагато простіше і правильніше і не претендую нате, що я зробив це найкращу реалізацію. Я вирішив ось так зробити, спробувати самотужки.
Коментарі12
Тема цицьок не розкрита ... А де фотки самого регіка?
Звичайне дзеркало реєстратор)
Запитано від плафона освітлення, прошу не куди і найголовніше швидше (з інструментів паяльник+мультиметр).
Тож думав, але потім вирішив що запитаю краще від прикурювача, тим більше що харчування до плафона йде постійно, не залежить від включеного запалення, і їсть шанс сутра не поїхати) а так як у навігатора є батарея на випадок того, що якщо раптом стукн...
У постійному харчуванні і є краса даного варіанту реалізації, залишив на парковці реєстр. пише все, а з урахуванням споживаних струмів шанс не поїхати оч. маленький. теж думаю через плафон, але там він зі світлодіодом, нічний ліхтар не айс, а без ліх...
Ну у мене валяється в багажнику камера заднього виду вона ж реєстратор, так там заявлено нічне бачення, правда от думаю що воно ну взагалі ніяке ... поставлю, як дійдуть руки, подивлюся що і як.
Якщо врахувати, що реєстратори дуже ненажерливі щодо карт пам'яті (16 ГБ вистачає всього на 3-6 годин), є ризик втратити цінні записи, зроблені в дорозі і, можливо, потім затребувані. Можна, звичайно, активувати режим запису по руху в кадрі, але це в...
ну це зараз не так критично, карт більшого об'єму достатньо, головне щоб рег. їх підтримував за залізною темою.
У мене адаптер якраз через кнопку плафона запитаний, на вісім днів залишався увімкненим, тобто всі новорічні канікули, не ушатал АКБ.
Сперечатися не буду. Для мебч виділив слід причини чому так зробив 1. Зручність монтажу. Зняв наклалку з усіма кабелями і пішов колгоспити додому. я його юзал вже тільки через блок зрядки. Далі вже підуть більш спірні3. Проводка прикурювача розрахова...
Ти кабель по верху пускав або внизу? Я просто думаю як простіше ... З'єднувати буду до реєстратора дзеркала.
По верху, зайняло хвилин п'ять, розбирати ні чого не треба, все м'яке, кабель вільно ховається.
