магнітола без ключа, третя версія.

Ось і настав час винести на суд громадськості черговий наш виріб, девайс дозволяє слухати музню без використання замку запалення.
це третій варіант цієї плюшки.
Першим був ось цей симбіоз двох пристроїв, прочитати про це можнатут- . https://megadriver.org
але по використавши його дійшов висновку все функціоналрозширювати… не інформативно якось… хоча з основним завданнямдевайс справляється на ура.
ось тоді і народилася ідея реалізувати другий варіант, який з нулябув повністю нашим, про нього можна прочитати ось тут -https://megadriver.org/p1337803-iuzajem-magnitolu-bez-kliuca-v-zamku-zapaliuvannia-druga-versiia
відео відповідно тут- https://megadriver.org
але і тоді, ще тестуючи на столі стало ясно що знову щось не те, знову ж таки, питань до девайсу немає, все виконує бездоганно, осьтільки недо завершення аж так і прет.
і вже тоді, в перший вечір стало ясно, що на цьому все незакінчиться і однозначно буде ще одна версія...
не так багато знадобилося часу для втілення хотілки в життя.
загалом ось так ось і з'явилася в реальному пристрої ще одна версіядевайса.
вона увібрала в себе найкраще від своїх попередників і в той же часмає додаткові плюшки, бонуси...)))
була звичайно і парочка вечорів тестування в протеусі, спочатку тамвідловлювали бліх і всяку нечесть у коді. І ось уже як тижденьдевайс лежав практично готовим до реальних випробувань в очікуваннібузера (піщалки) для озвучення станів…
замовив трохи запчастин ще тиждень тому, та все не було часупотрапити до терміналу і проплатити їх, і ось у Минулої суботи деньсаме з проплати був і розпочатий… далі були пара днів очікування, ручонкам то вже хотілося спробувати, адже цікаво як воно веде себе вреальному пристрої…
і ось сьогодні посил приїхала… довгоочікувана… )))
швиденько на пошту та додому… паяти та пробувати…
< Але без конфузу не обійшлося ... Планувалося зробити аксесуарпо можливості максимально тонким ... Відповідно в розрахунку на цеі були замовлені бузера ... Але виявилося нами не врахована їхособливість що в кінцевому підсумку призвела до необхідностізастосовувати зовсім інший випромінювач ... Довелося пожертвуватизаввишки, тепер 3 мм зайвих у висоту ... (((
що зовсім не те що хотілося. Прикро, але що тут вже поробиш. Це щедобре що ніби випадково замовив альтернативний варіант)., а тодовелося б ще більше жертвувати висотою…
загалом ось, вихід із ситуєвини знайдено, і приступив доповнофункціонального тестування…
і так, що у нас реалізовано в цій версії-
1. Від першої ми взяли роботу з центральним замком і контрольнапруги, адже одне з першочергових завдань запобігти розряду акбзаслухавшись музикою. Хоча насправді відключати в такий спосібможна і зовнішнє освітлення, тим самим не боячись забувши вимкнутипо запарку габарити отримати не здатне до запуску авто…
2. Від другої версії запозичено роботу як по замку запалювання такі по центальному замку. Якщо проблеми з центральним замком товикористання магнітоли (або інших пристроїв) можливе за допомогоюзамку запалювання, при цьому немає необхідності у фізичнійперекомутації проводів або інших танців з бубном. Або іншогосповіщення про те, що робота блокована, типу здогадайся сам... Абоакум сіл чи трабла з чимось іншим...
3. Враховуючи мінуси попередніх варіантів додано звукове оповіщенняпро те, що включено влокування за низькою напругою, тобі не требашукати причину магнітоли, що не включилася, наприклад, вона ось, увас сів акум… )))
4. Контролер дозволяє реалізувати і крім звукового оповіщення ще йвізульне і чому цим не скористатися… так у нас додалися ще трисвітлодіоди для індикації стану акб. Цим реалізували ще йвізуальний контроль за станом бортової мережі.
5. Ну а якщо контролюємо напругу, то чому не сповіщати пронесправності генератора, таким чином реалізовано і захист таіндикацію при надмірній напрузі в бортовій мережі.
6. Все вище перераховане спонукало внести різні реагуванняконтролера на зміну напруги залежно від того чи включено запаленнячи ні, так наприклад якщо підключити зарядне але не включатизапалення, контролер проігнорує підвищену напругу заряду.І зовсімінший буде реакція, якщо при цьому включити запалення…
7. Світлодіоди не є обов'язковими в установці, в той же час можназамість трьох поставити один RGB, і він один індикуватиме всістани. В той же час індикація відрізняється при включеному тавимкненому запаленні.
8. Індикація та оповіщення активні лише після сигналу відкрити ц.З.і відключається за сигналом закрити ц.З. . Світлодіоди до включеннязапалювання індикують моргаю і світять постійно при включеномузапалюванні.
9. Ця функція поки що не реалізована, але буде обов'язково додана ізараз над цим працюємо. Власне мова про таймерний режим роботи, тобто за певною дією запускається таймер на 30 хвилин інавантаження не відключиться при закритті ц.З.
хоча як на мене то особливої необхідності в цьому немає, але єситуації коли треба залишити у машині дітей і не залишати їмключа... 30 хвилин для відійти у справах більш ніж достатньо...
поки що ще не реалізовано, але ми над цим працюємо. Тутзагартування тільки в тому, ніж запускати таймер, сама умовавключення таймера і його передчасне скидання… це хоч і не основнафункція, але вже з нею отримуємо логічно функціонально завершенийпристрій…

> звичайно буде і відео додано, але вже коли буде все налагодженоі девайс буде повністю з необхідним функціоналом ... Ось відловимодрібних бліх ...))) підправимо індикацію і роботу з іншим типомбузера ...)))
буде.
в той же час це остання версія цього девайсу, відточуватиметьсятільки вона, але кардинальних змін вже не буде.
ну і маленько фото…

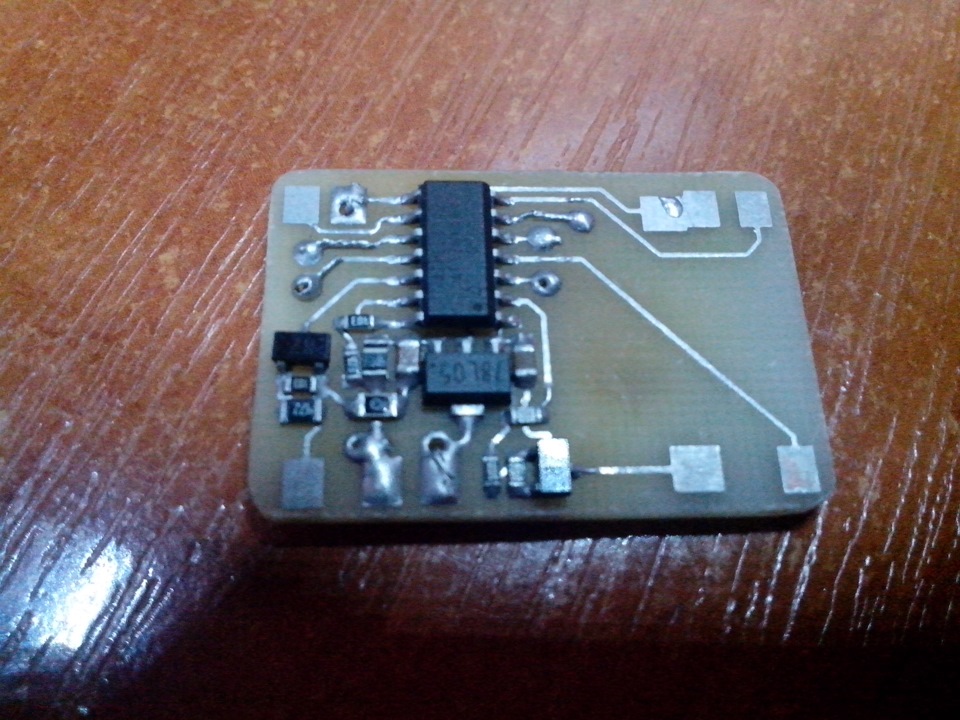

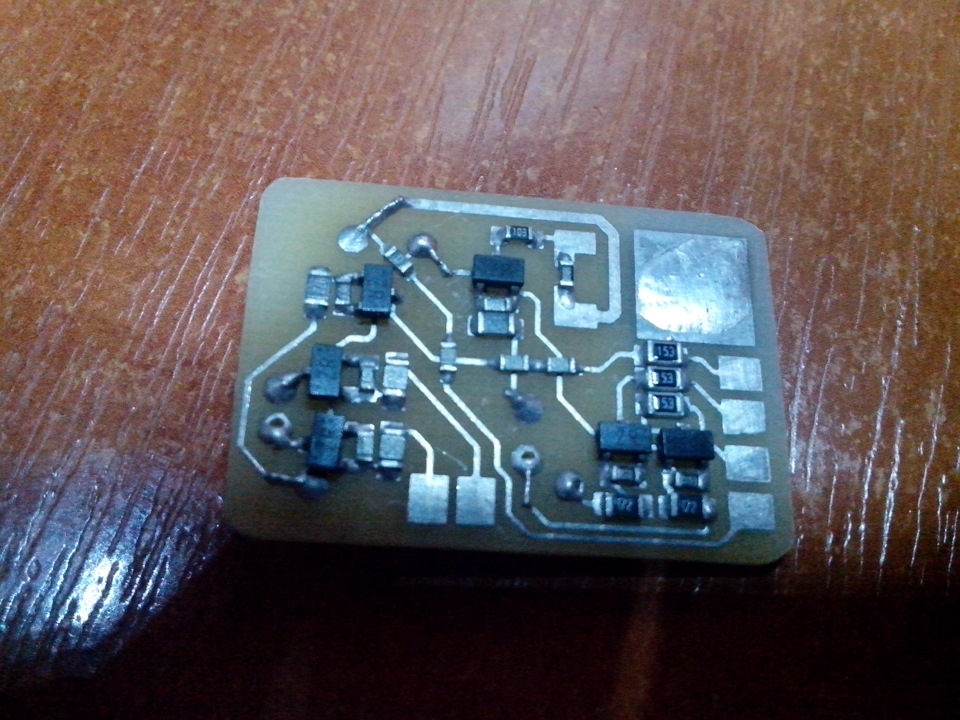

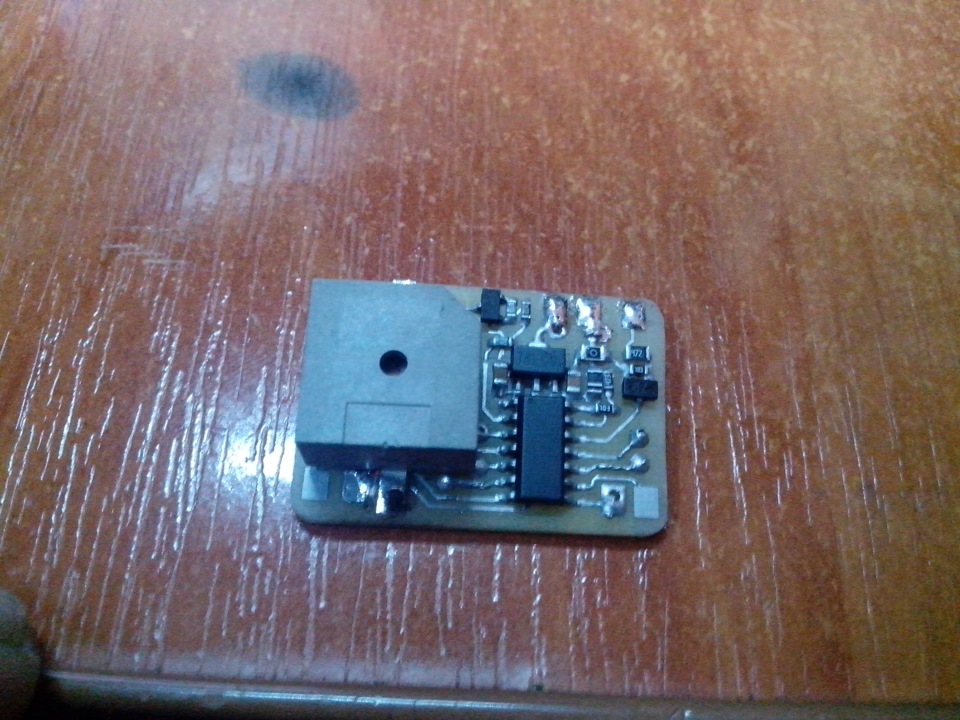

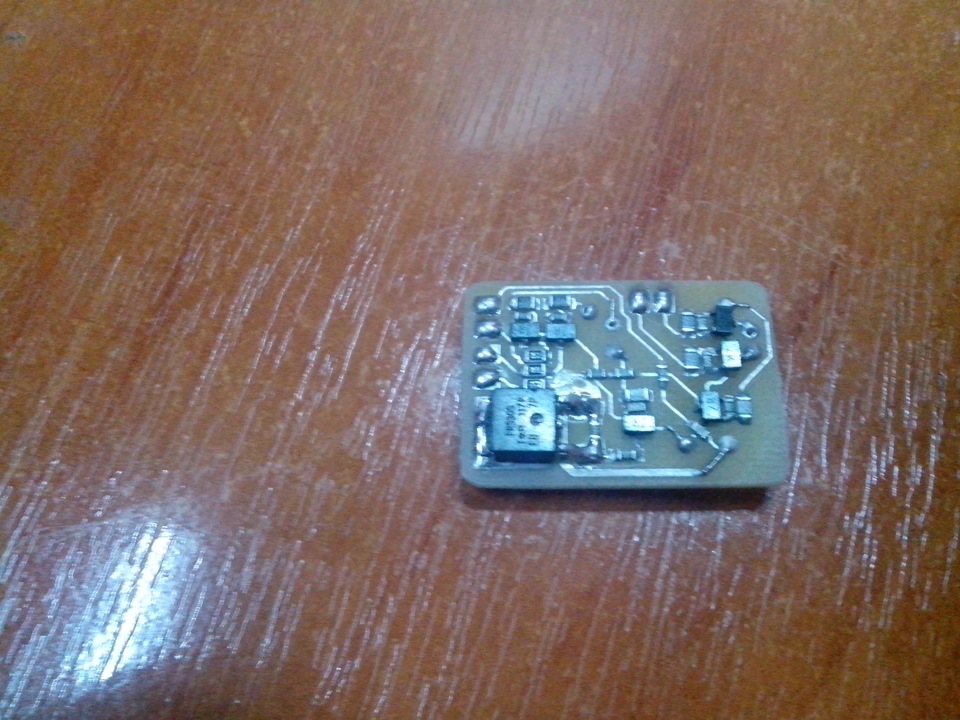

тут ще без транзистора в ланцюзі управління навантаженням. А тут вочікуванні бузера тут ми вже з транзисторчиком А от і бузер впаянийякий спочатку планувалося застосувати ... Засідка звичайно, з нимреально прикольно. Нічого, ще знадобиться…

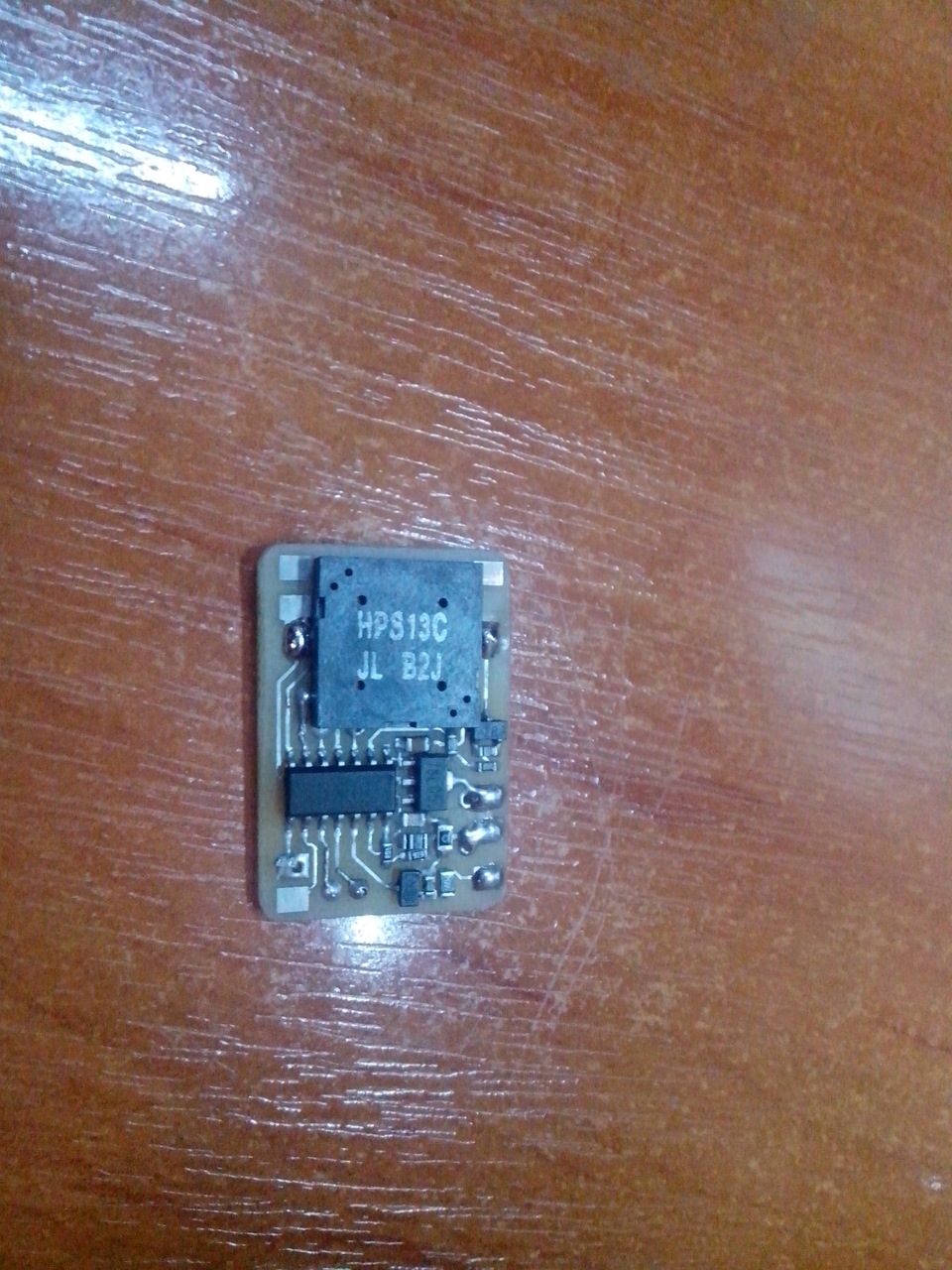

те що вийшло взагалі, з іншим бузером… )))
зовсім не та товщина що планувалася…
