Проклав штатну проводку для протитуманок і поставив саміпротитумаки.
Для цього використав:
— Протитуманки DEPO FP 5023 H1-E (ліва ) та FP 5023 H2-E (права) (рис.1);
— Грати під ПТФ Fps 5023 991 (рис. 2); блок світла вставив кнопкуразом заглушки (рис. 3);
— Реле (підходить з ланоса) (рис. 4);
— Лампочки H3 (рис. 5);
— По дрібниці:проводка, клемми, запобіжник, роз'єм (кращевологозахищений), болти з гайками.

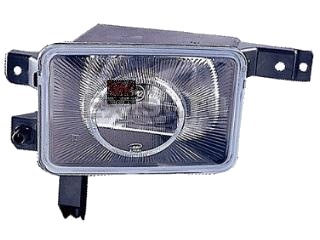

Рис.1. FP 5023 H2-E (права)

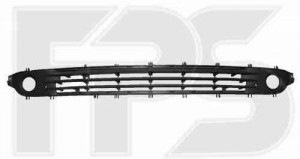

2. Решітка під ПТФ Fps 5023 991
Рис. >
Коментарі20
Зрозумівши, тільки забравши блок-донор завтра пробуватиму вкорячувати, але саме основне завдання це-проводка.
Скажіть, коли допрацьовували блок, колупали саму кнопку чи в корпусі робили якісь пропили?
Тільки кнопку
Мені б знайти фото-звіт, якийсь толковий, зробив би по-любому.а зараз треба знайти тлумачну схему, і на вихідних буду ковіряти )
Ну я розумію, що це є загальна схема підключення, я як побачивши схему електрообладнання комбо-так і знепритомнів 3 рази )
Там немає нічого дуже складного. Просто керування йде через блок кузовного обладнання.
Я так розумію, що десь так має бути
Не зовсім так
На форумах вичитавши, що частина проводки може бути із заводу(з салону до релє)буду на вихідних ковиряти та з'ясовувати чи є хоч якась проводка чи нада буде все проводити з ноля.

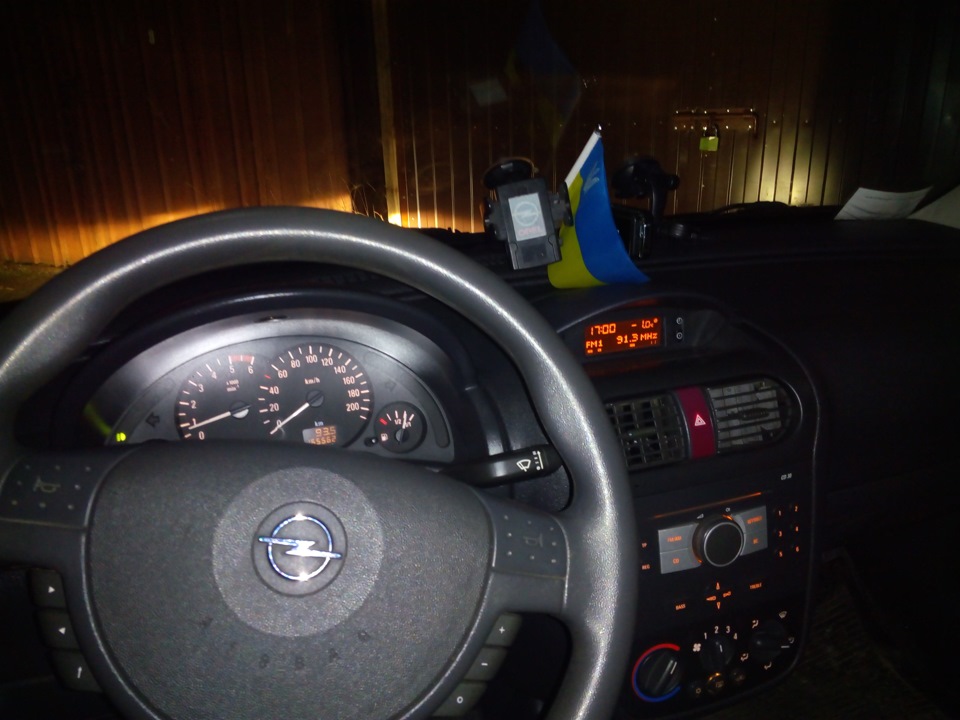

Як Ви все зробили, у Вас на відео все вкл через стандартну кнопку з індекатором, теж так хочу
Я дивився схему електропроводки і проклав такі дроти від кнопки до блоку управління кузовним обладнанням, від блоку управління кузовним обладнанням до реле, від реле до самих фар через запобіжник. Провід до лампочки на панелі приладів і сама лампочка...
Колхозити не сильно хочу.найшов подібну ситуацію тільки у Вас, сподіваюся на допомогу.
Від кнопки до блоку запобіжників? Справа в тому, що я був впевнений, що у мене вся проводка є.
У мене теж не було
Скажіть у Вас взагалі проводки не було?
Частково була
А проводку штатну використав чи сам робив?
На скільки я пам'ятаю, потрібно прокласти - провід (один) від кнопки до блоку управління кузовним обладнанням; - провід (один) від блоку управління кузовним обладнанням до реле; - проводи до фар (+ з реле, - з маси); - вставити запобіжник.
Цінова інформація, дякую, якщо до ПТФ дістануся-спадеться)
Підскажи де кнопку взяв? Яка релюшка? Сам підключав все?
