Всім привіт!

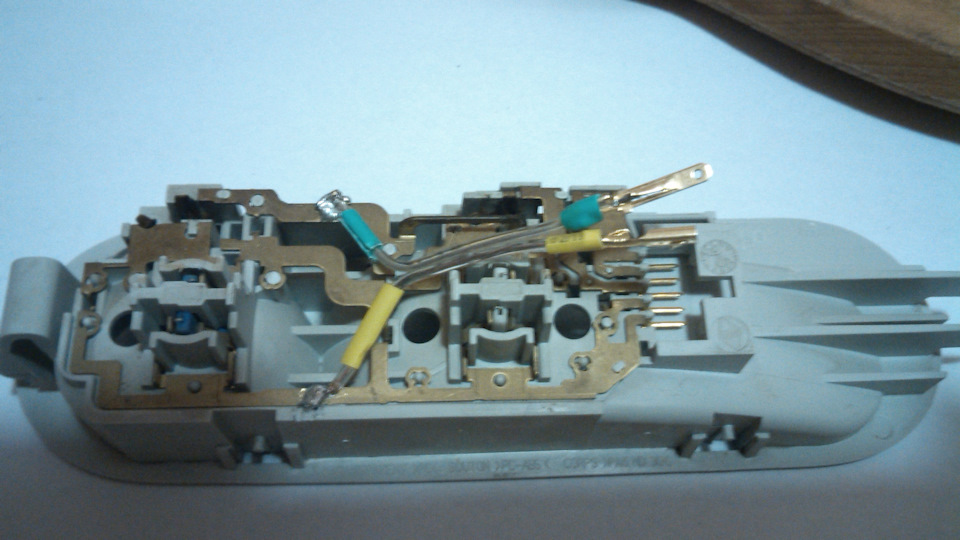

Ну нарешті дійшли руки до паяльника:відеореєстратор підпаяв уплафон (дякую БЖ Kuzmich1985 ) плафон на 2 выключачіпо фото думаю буде все зрозуміло, головне полярність не перепутати, а то згорити реєстратор! Ще немаловажний факт:блок реєстратораточніше його клеми це + (плюс) він позначений жовтоютермоусадкою

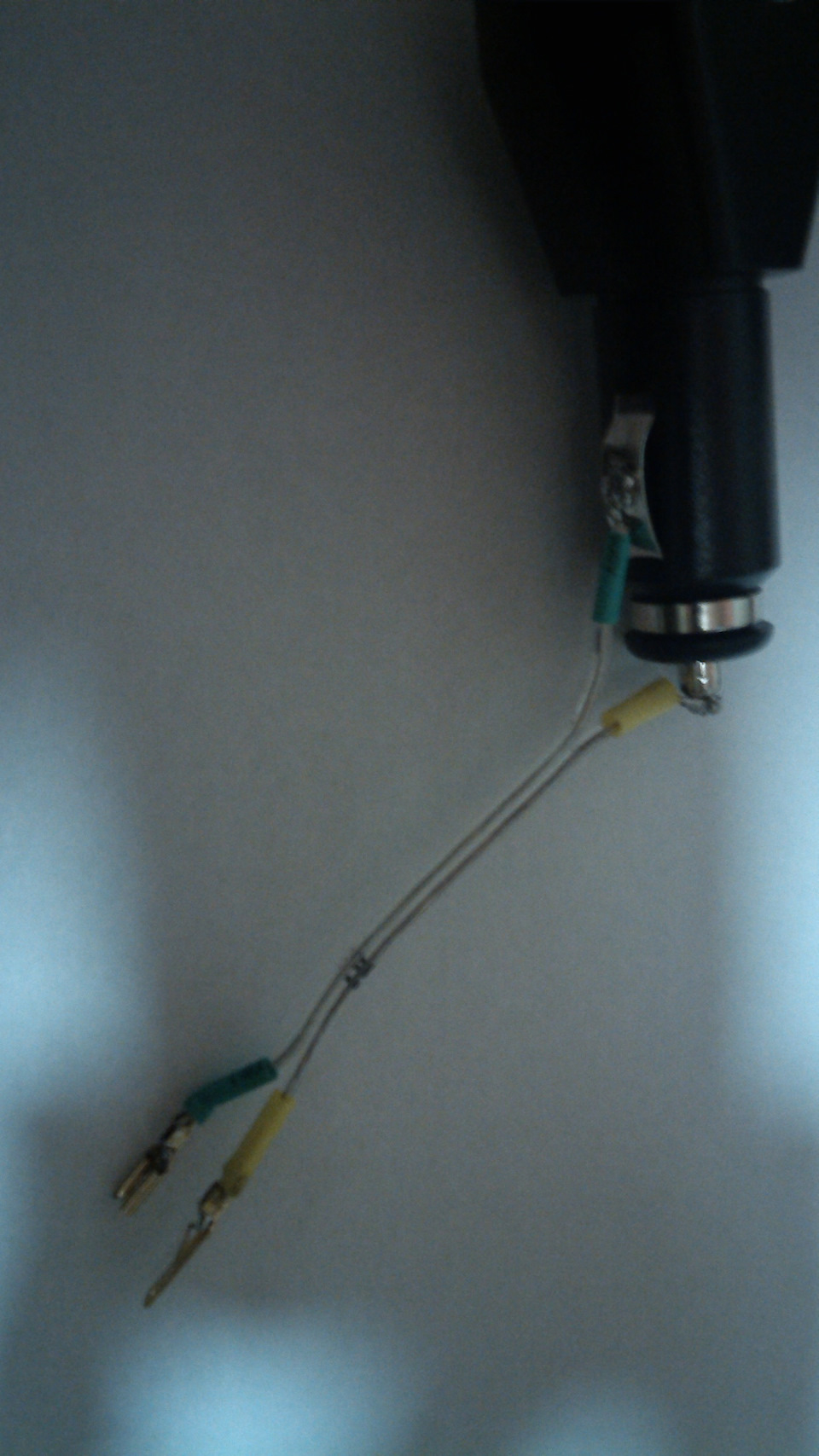

Знову жовтий плюс, підпаюємо дроти та клемне зєднання для зручностів подальшій експлуатації

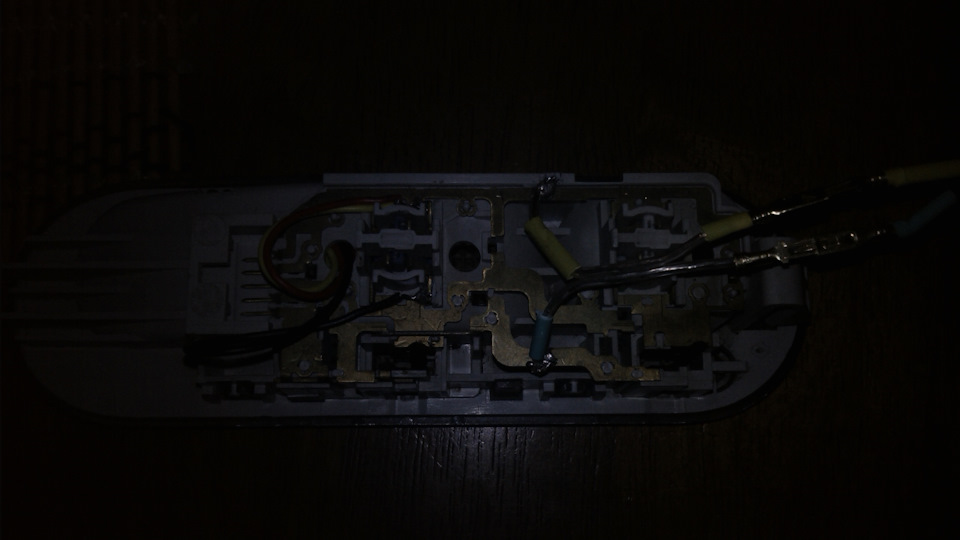

Ось так реєстратор приєднується до плафону

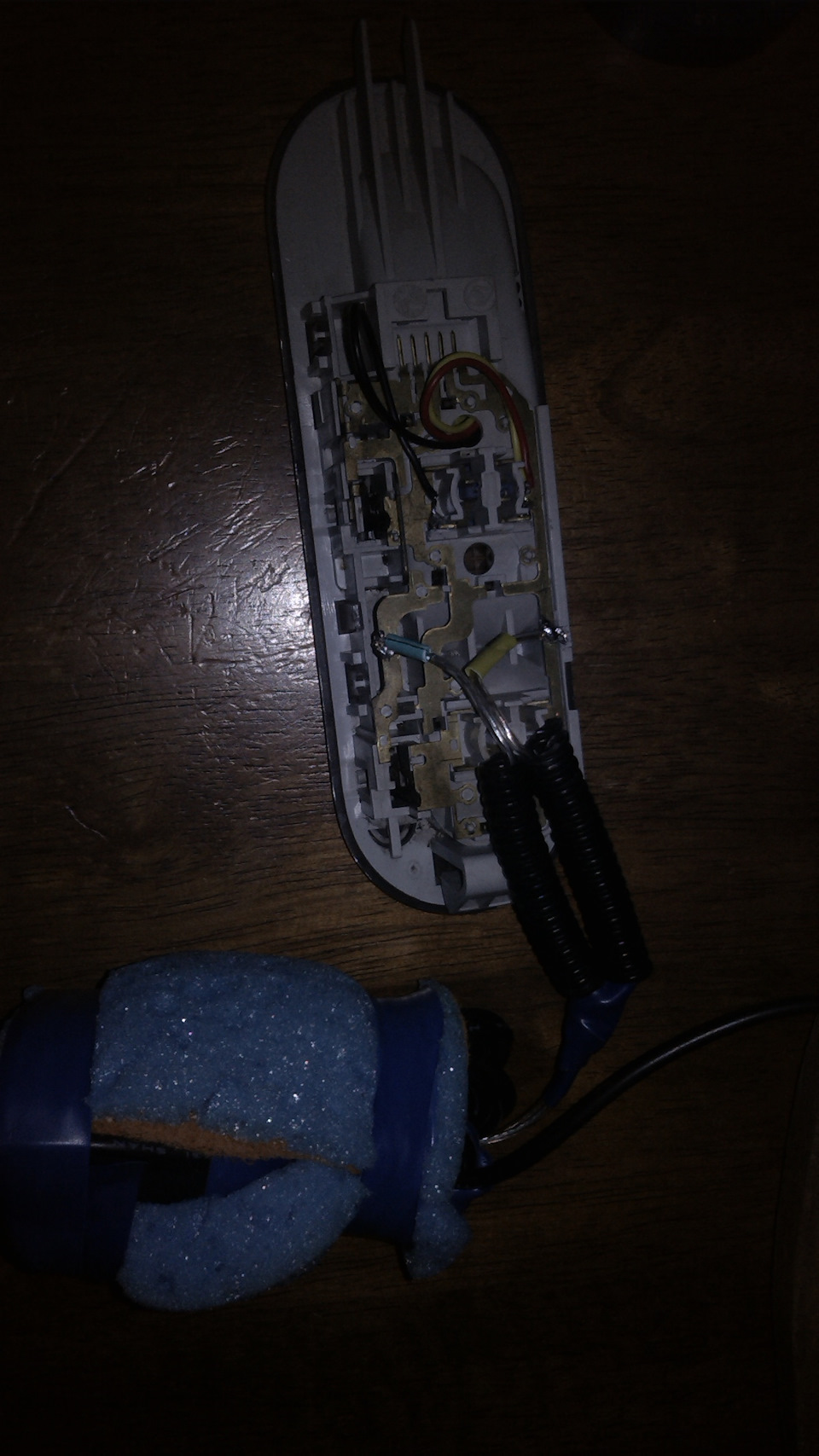

Закриваємо клеми гофрами та обмотуємо блок реєстратора дляпопередження шуму в підкрій просторі
Тепер про вольтметр:він на 3 проводи режим роботи від 0 до 100Вольт (який був такий і взявши)! Тут завдання підпаяти так щобробивши в режимі лампи а не світив постійно! місця припою:чорнийМаса решта Плюс

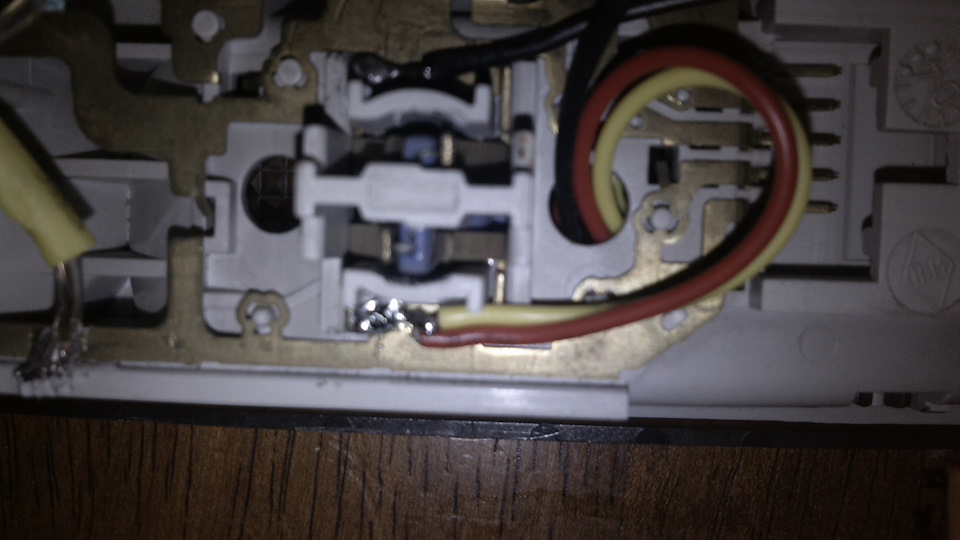

Дроті вольтметра:чорний маса решта плюс! Виглядає в плафоні так, сам закріплений двостороннім скочем максимально близько дорозсіювача кінцевий результат! Все працює сподіваюся щонадовго!
Коментарі4
Все гуд! Прикольно запитав регік! Струми я не особливо вкурив на який біса вольтметр? Чисто щоб був?
Для контролю роботи генератора та рівня зарядки аккумулятора
17 Вольт у бортовій мережі?
Це фото таке вийшло! Вольтметр підєдний до лампи а тому з нею і виключається поступово зменшуючи вольтаж у мережі і тому бігають цифри. Без вімкнутого двигуна 11,7 В!
