Світлодіодам - ​​світле майбутнє!, Ч. 3

Починаю третину своєї розповіді про те, як я підсвічував прибираннясвітлодіодами.

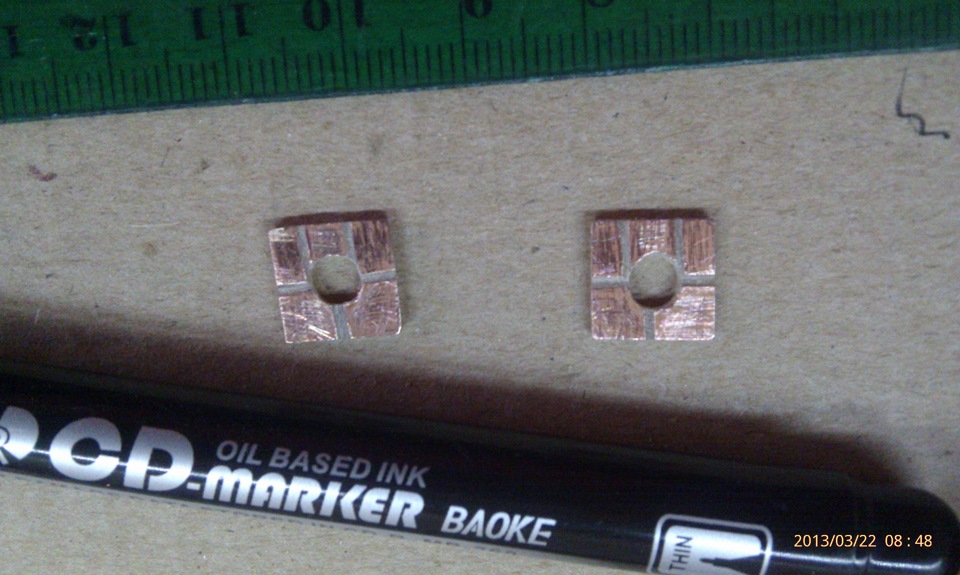

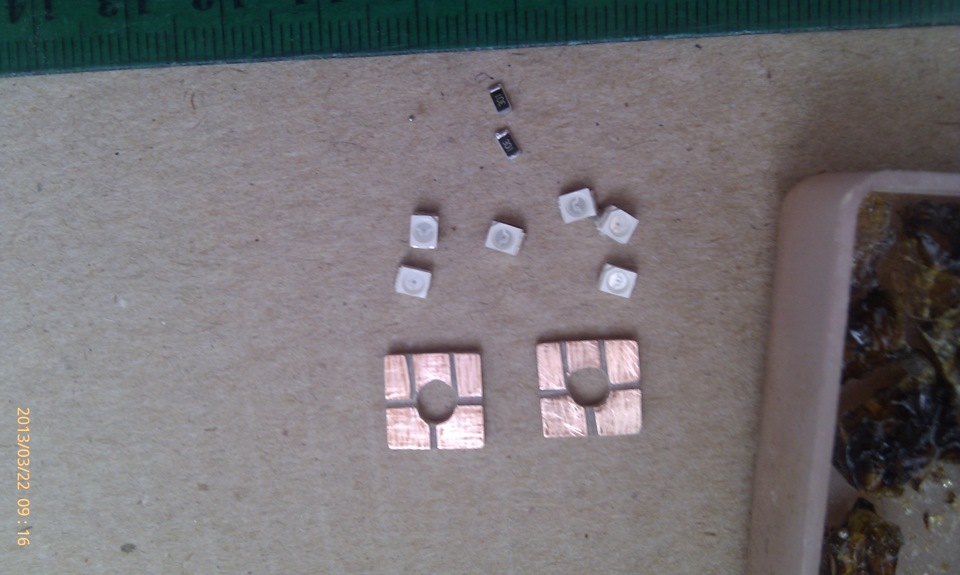

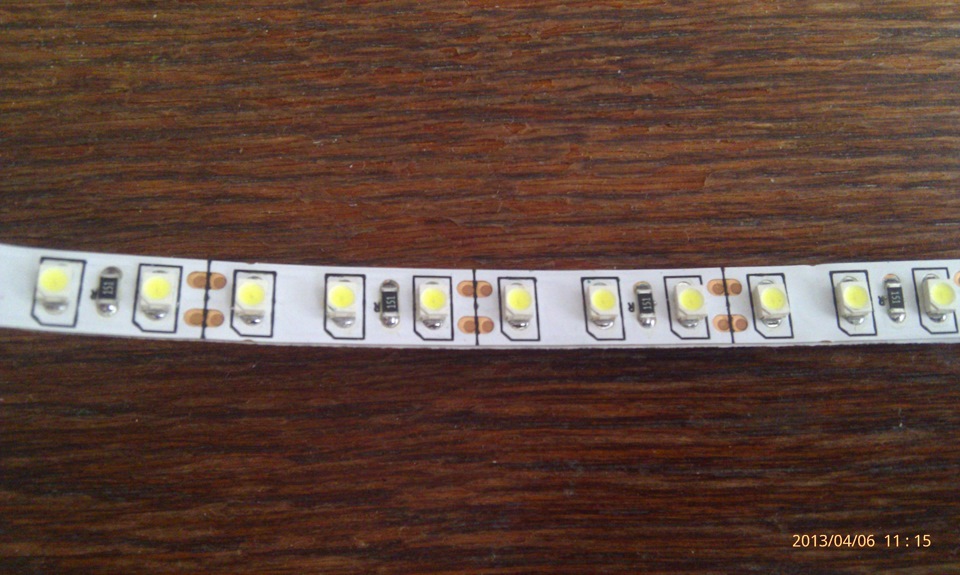

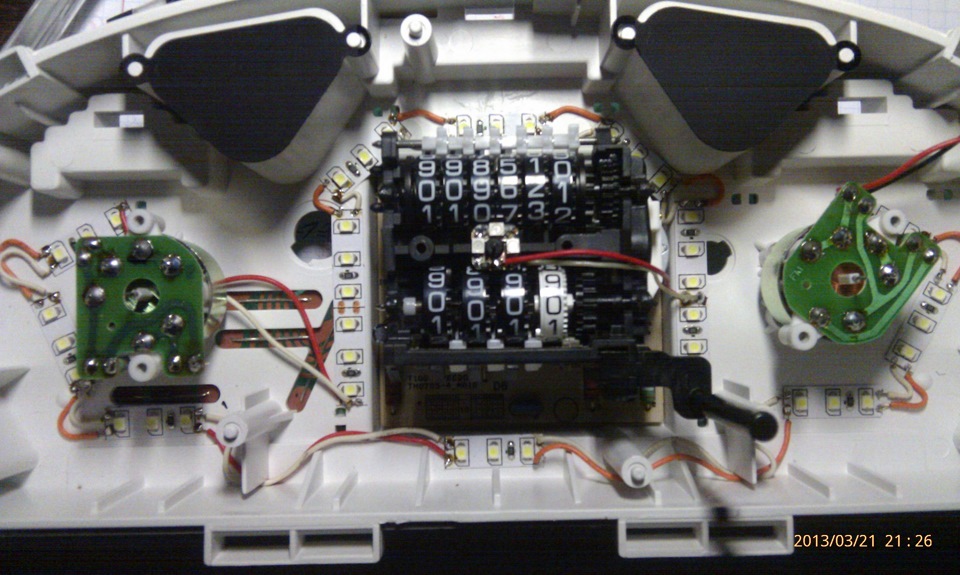

Після успішного розбирання, я приступив до впровадженнясвітлодіодної стрічки типу 3528 120 діодів\метр White -MIX, якавиглядає так:Розмістив стрічку в корпусі так:Поставив шкалиприладів зі світловодами на місце і подивився як приблизно всевиглядатиме.Як і попереджали інші тюнінгісти, підсвічувалосянерівномірно через те, що зі зворотного боку шкал завдано тонуваннячорними крапками. Світло, звичайно ж захотілося виділити їхчервоним світлом. > Переніс червоні світлодіоди на підготовленіхустки, попередньо демонтувавши їх зі стрічки разом з опором, щогасить:

Вийшло так:

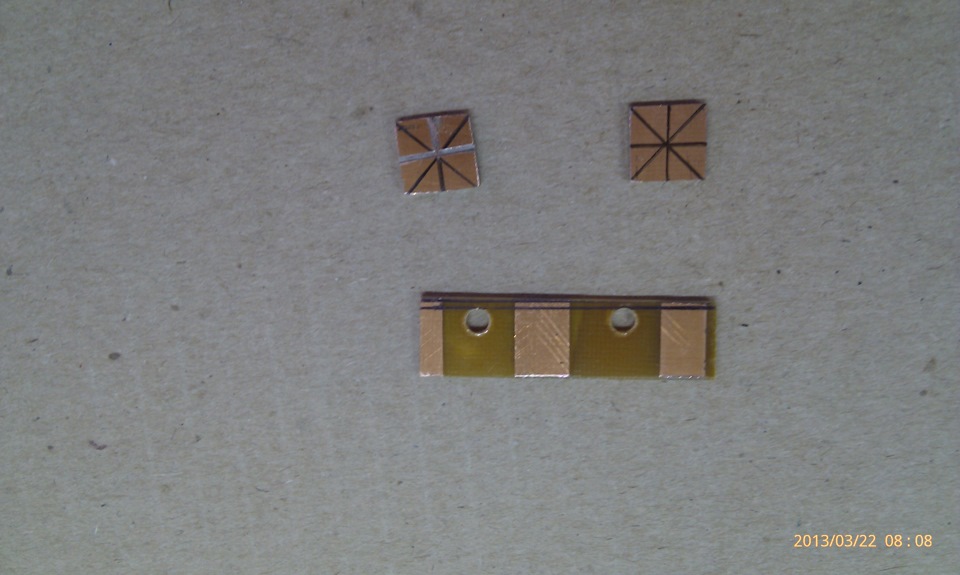

Приклеїв хустки на місця як на фото і припаяв їх до стрічки. Післяцього, виготовив шаблончик для подачі живлення на світлодіоди зпатрона, в якому кріпилася штатна лампа. Накалювання.

Нарешті, виготовив драйвер (стабілізатор струму), в який вставивдиммер на транзисторі КТ 805, як на схемі:

Після складання всього господарства, отримав результат:

Насправді виглядає куди більш вражаюче.
У приладку нічого не підпилював, не підрізав, зайвих отворів несвердлив. За бажання можна легко повернутися до стоку.
