LED підсвічування номера + габарити

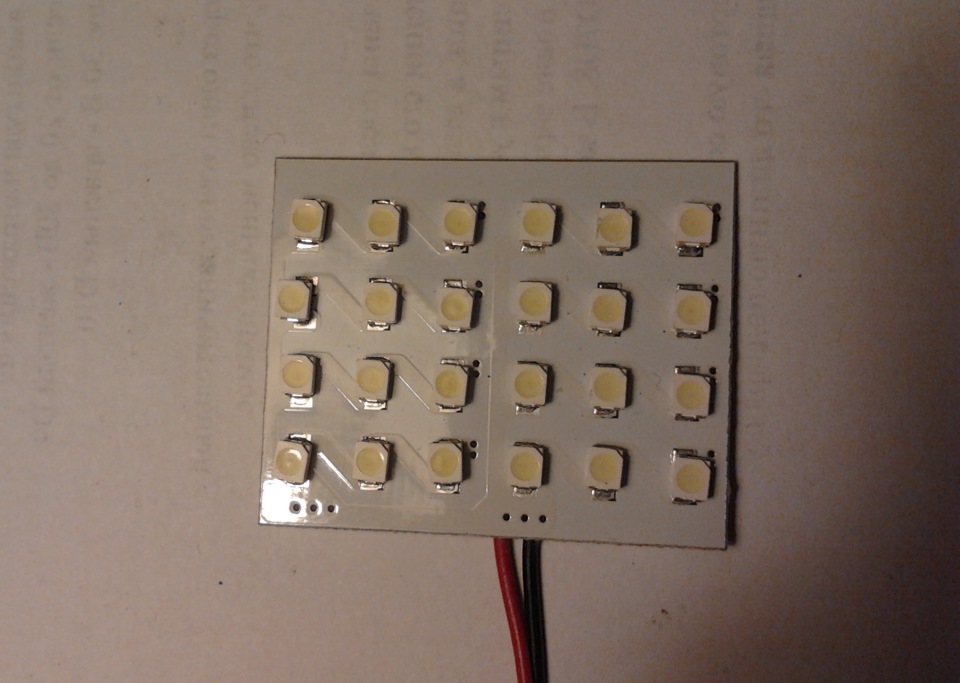

Всем привет! Так як у нас погода повне бееее… вирішив чимось себезайняти. Нещодавно робив порядок і знайшов с/д модулі які купувавмайже рік тому (пробна покупка з Китаю). Якщо не помиляюся, то їхняціна була 5$ за 5 штук, хотів поставити в таврію, але якось не булочасу. Тільки з/д там 3528, а не 1206

Давно мене напружувало підсвічування заднього номера і передніхгабаритів, там стояли звичайні лампочки і світили похмурим жовтимкольором, через це машина здавалася мені старуватою чи що? ! за 10грн, у підсвічування заднього номера.

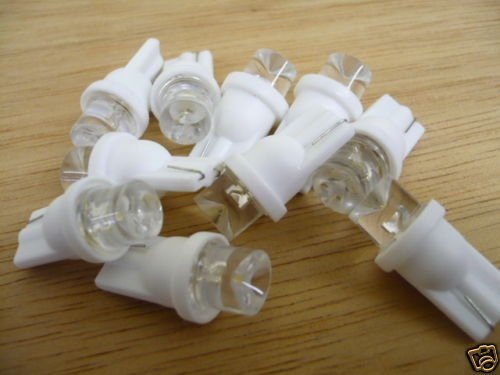

Фото з інтернету

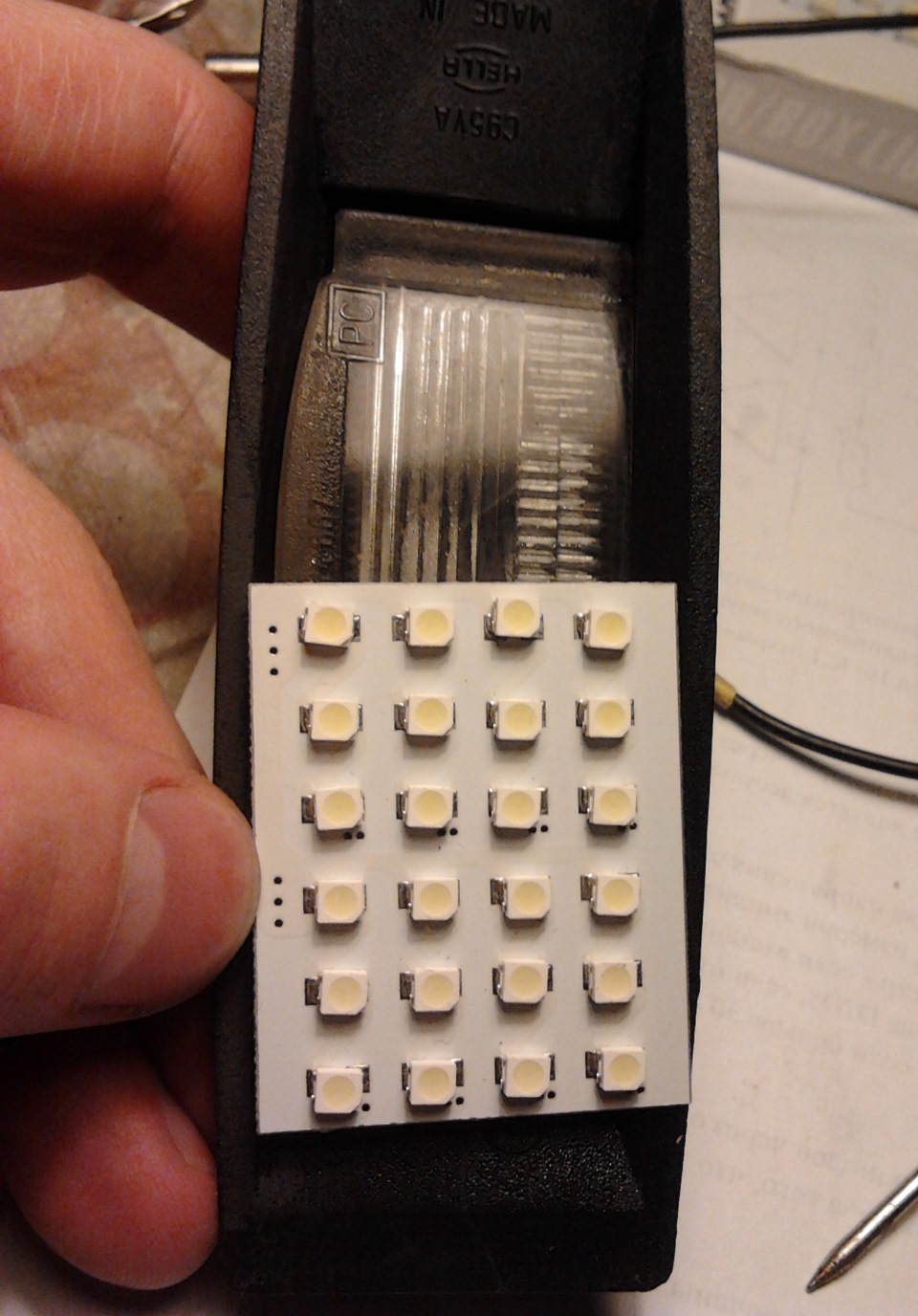

Це трохи покращило ситуацію, але не набагато, тому виникла думкавпровадити ці модулі, але як завжди є велике АЛЕ — вони непоміщалися в корпус підсвічування. Після недовгих роздумів буловирішено різати… як сам корпус так і с/д модуль на 1 секцію.

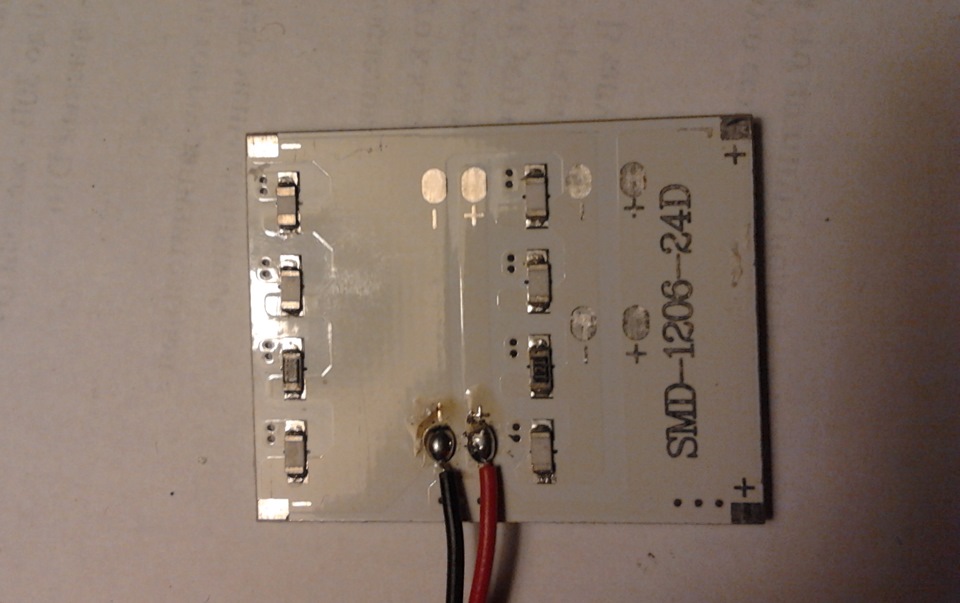

додав маленьку перемичку на мінус
Також було додано загальні резистори на 150 Ом 0, 5 Вт, т.К. При 12В струм був 20 мА, а при 13, 5 близько 30 мА, що призвело б дошвидкої загибелі = (

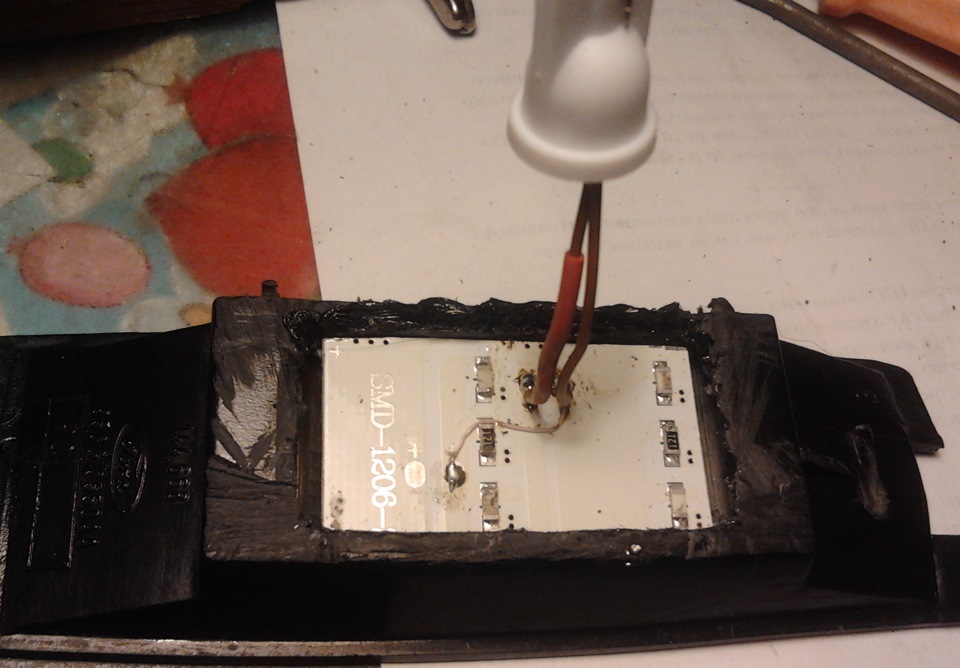

Наприкінці корпус був припаяний на місце і залитий рідкоюпластмасою, а самі модулі підключені через стандартні цоколя Т10, які йшли в комплекті з Китаю))
Ну і сам результат виконаної роботи, фото при заглушеному двигуні(12, 4-12, 6 В) у закритому гаражі.
як видно освітлює навіть частина підлоги
>
Якість не дуже, фото з телефону

Всім дякую за увагу, якщо сподобалося ставимо палець вгору=)
