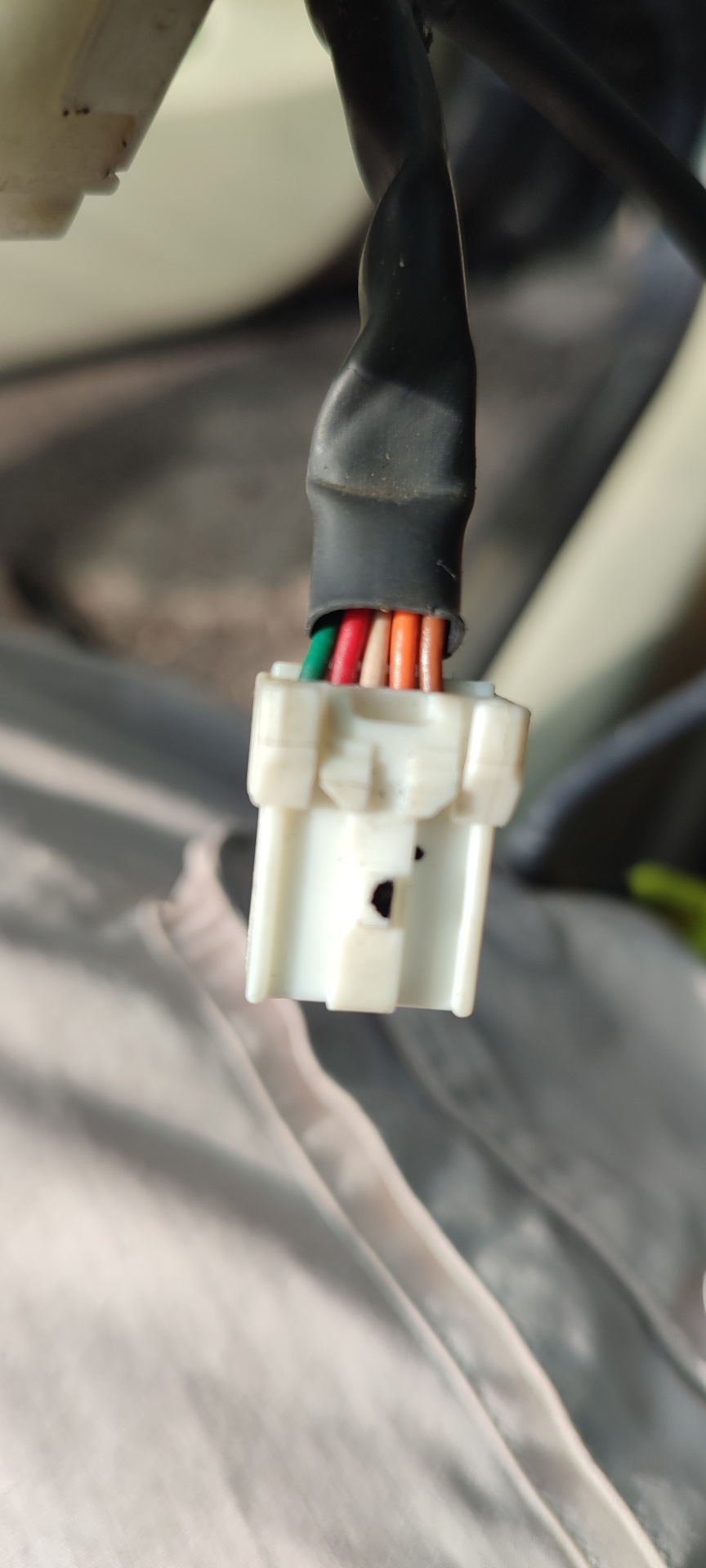

Нам потрібен зелений, помаранчевий і коричневий дроти 1-й +12в, 2-йкерування на щиток і 3-й маса

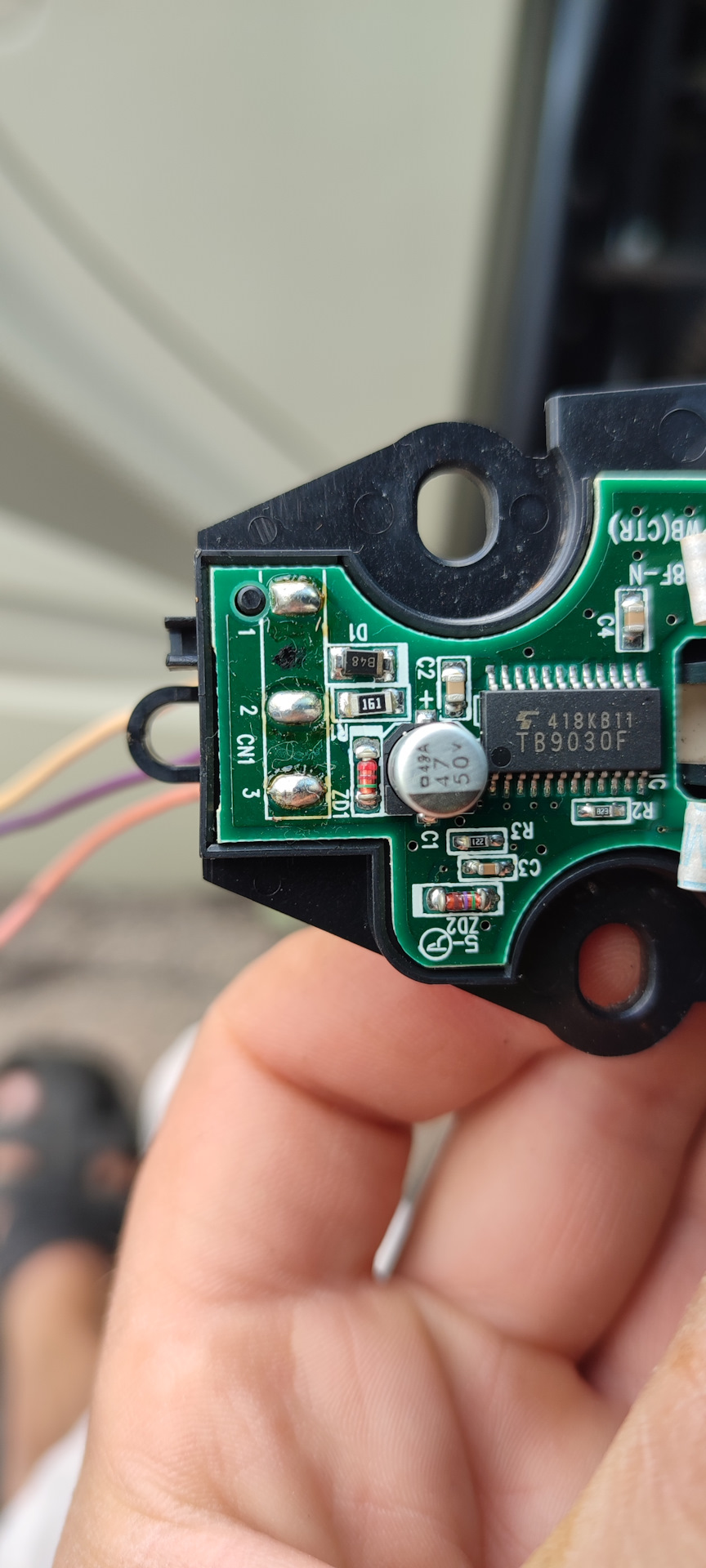

Розпинування самих кнопок

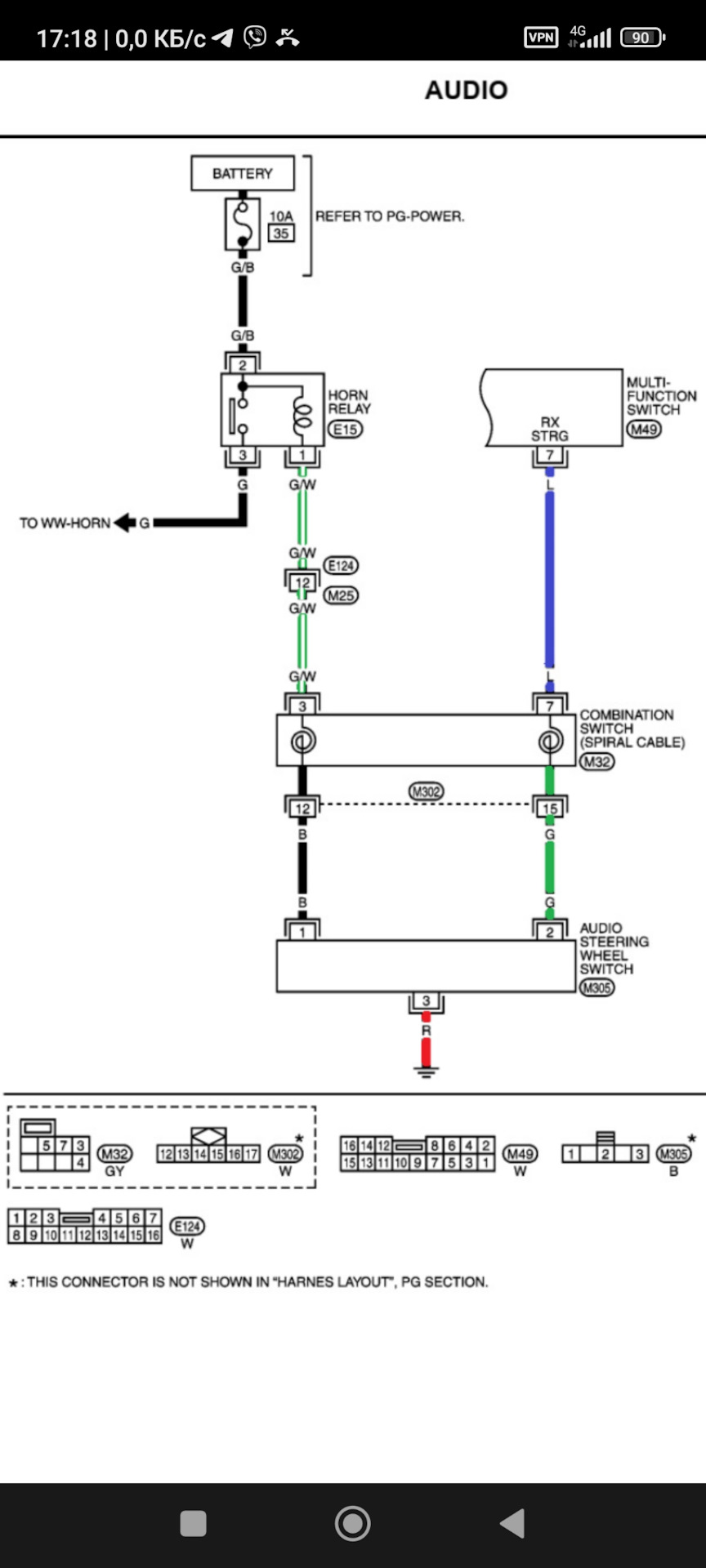

Загальна схема

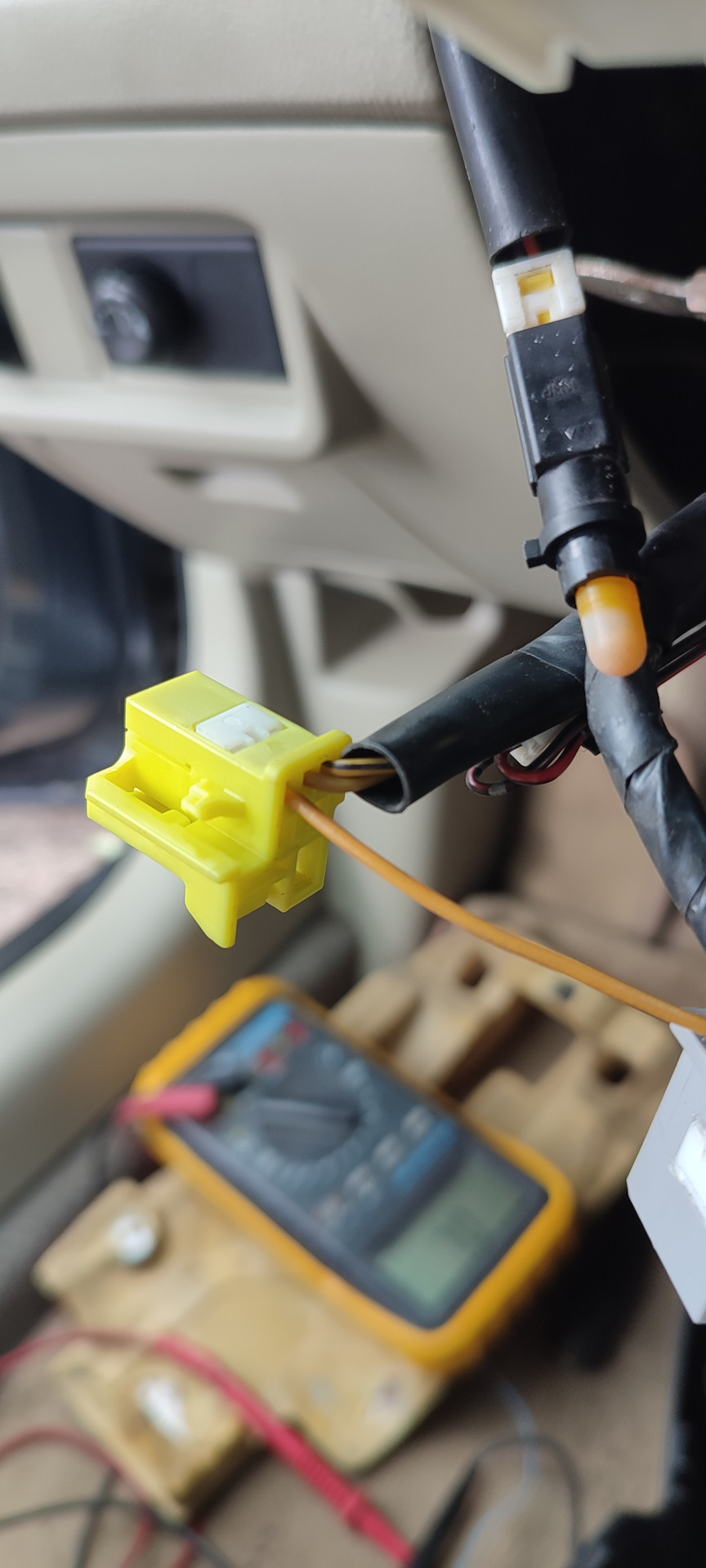

Додав помаранчевий провід щоб підключити масу

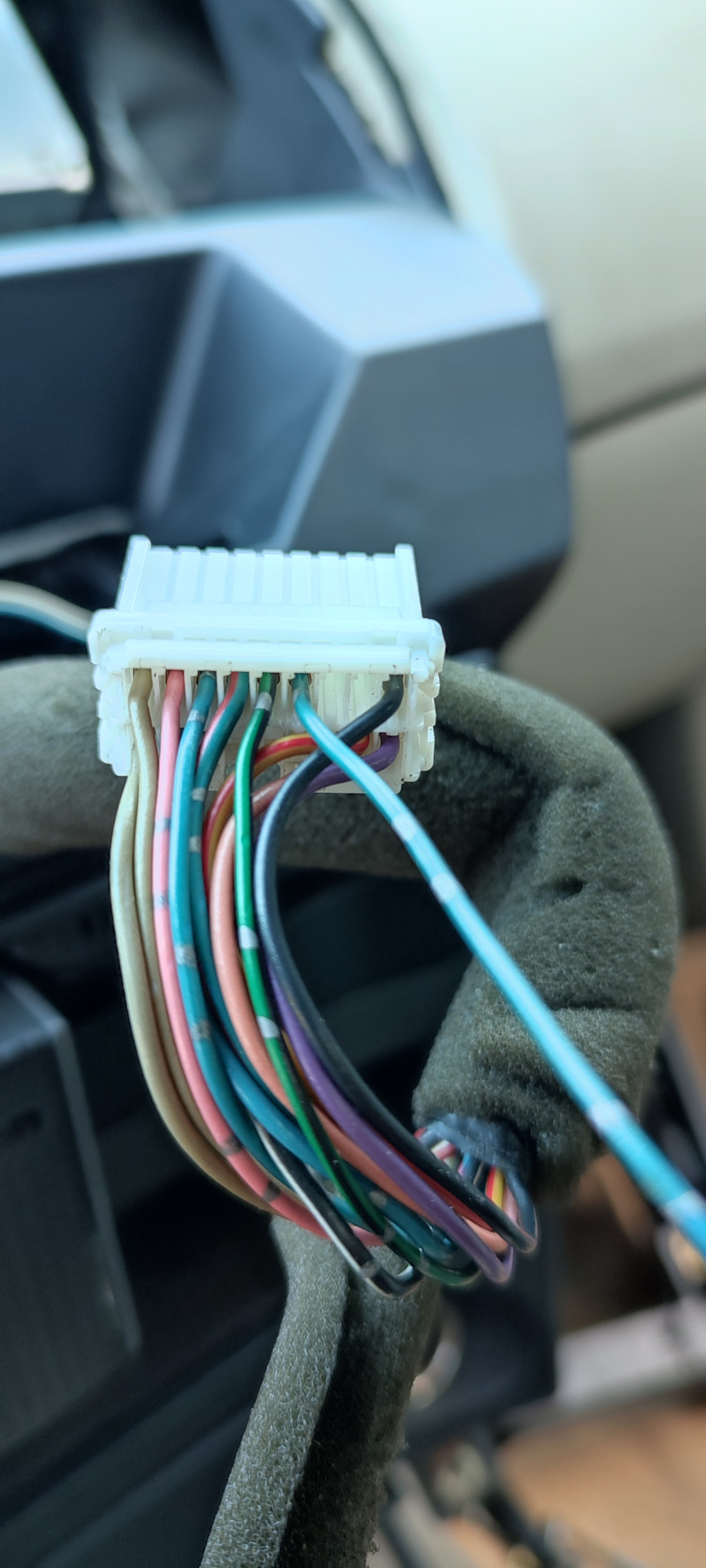

Фішка на щиток клімату провід на 7 пін
Фішка щитка клімату
Так виглядає в самому кермі
Додав червоний провід між зеленим і чорним проводами.
Прикрутив кнопки на кермо, для цього потрібно розібрати сам кермо, зняти центральну панель з кнопками, зняти пластик під кермом (длязручності прокладки одного дроту, від керма до щитка з кнопками)Зняти кожух кермової колонки Загалом почнемо по фото. Мій щиток негодиться треба міняти, тепер шукаю щиток. Тепер питання яке крімцього 28395 BA000, підходить ще?
Коментарі1
Чекаємо на розв'язку
