Дібрався я і до кнопок склопідйомників

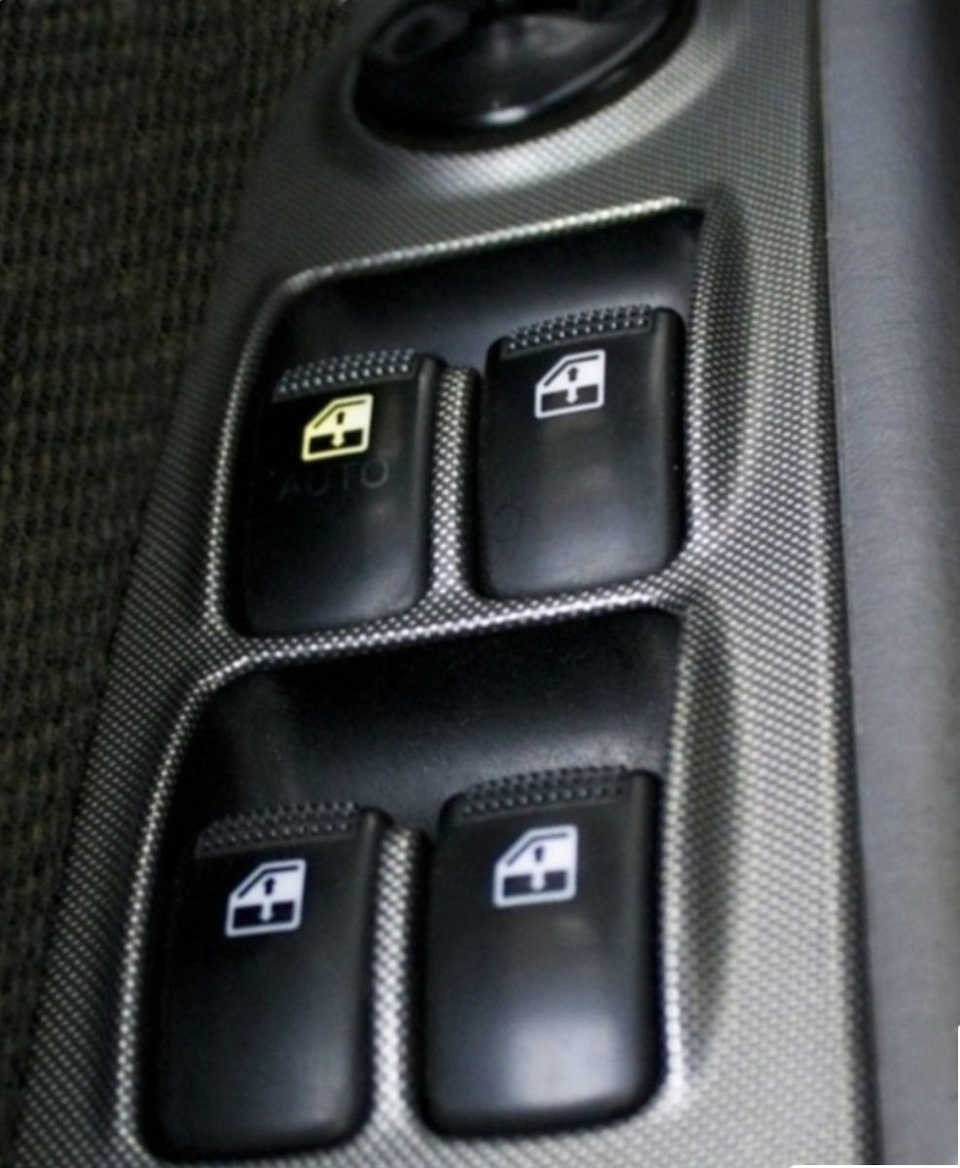

Спочатку підсвічування заводом було передбачено тільки на однукнопку, кнопку водійських дверей.Це був злегка зеленуватийколір.
< /
фото не моє

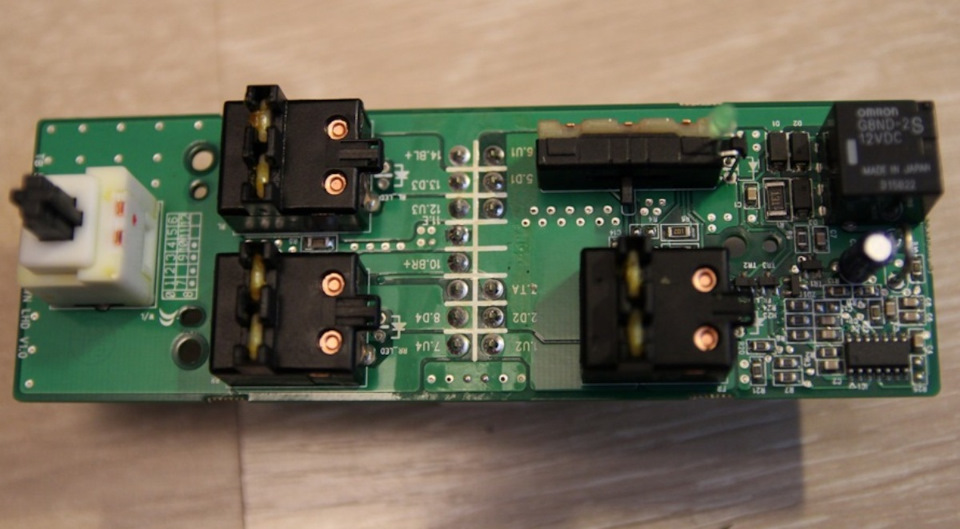

Усю цю справу розбираємо і отримуємо ось таку плату
фото не моє
Зелений світлодіод випаяв.

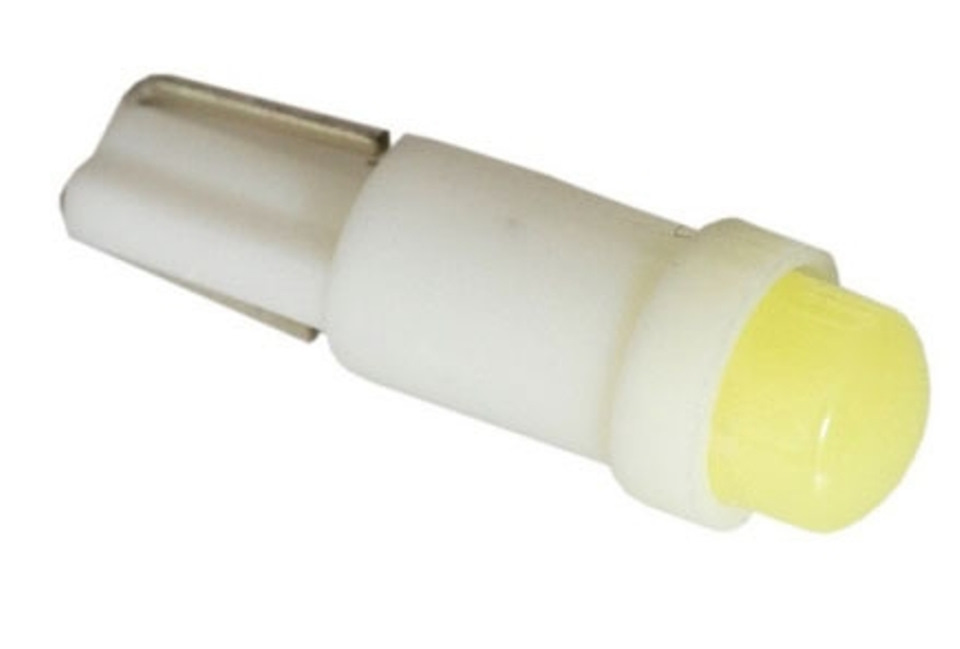

На його місце припаяв ось такий світлодіод на 12 вольт
, заздалегідь обрізавши доріжки придатні до ніжок світлодіода, тежсаме проробив на всіх інших кнопках.
І підпаяв за допомогою тоненьких проводків живлення, що йде відніжки клеми підсвічування на кожен діод, без резисторів, тому щосвітлодіоди спочатку йшли на 12 вольт.

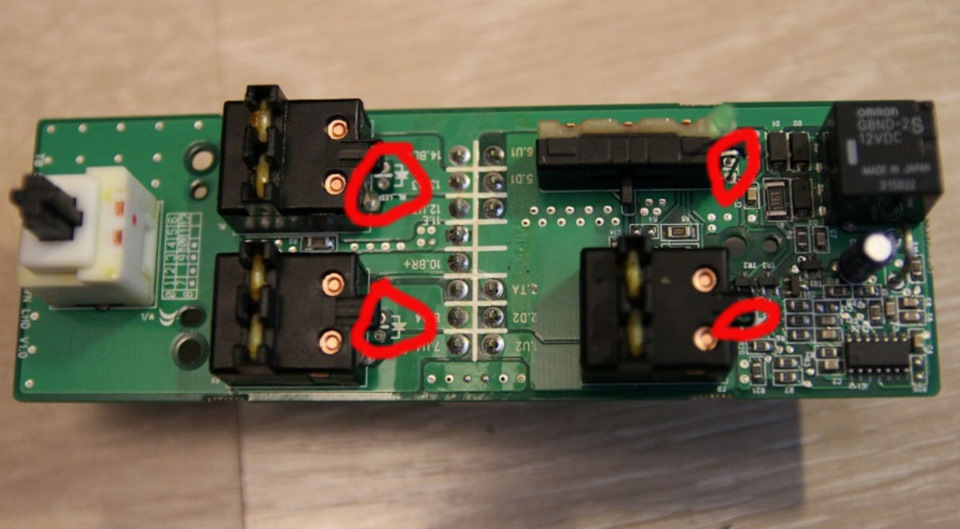

червоним вказано куди припаювати діоди

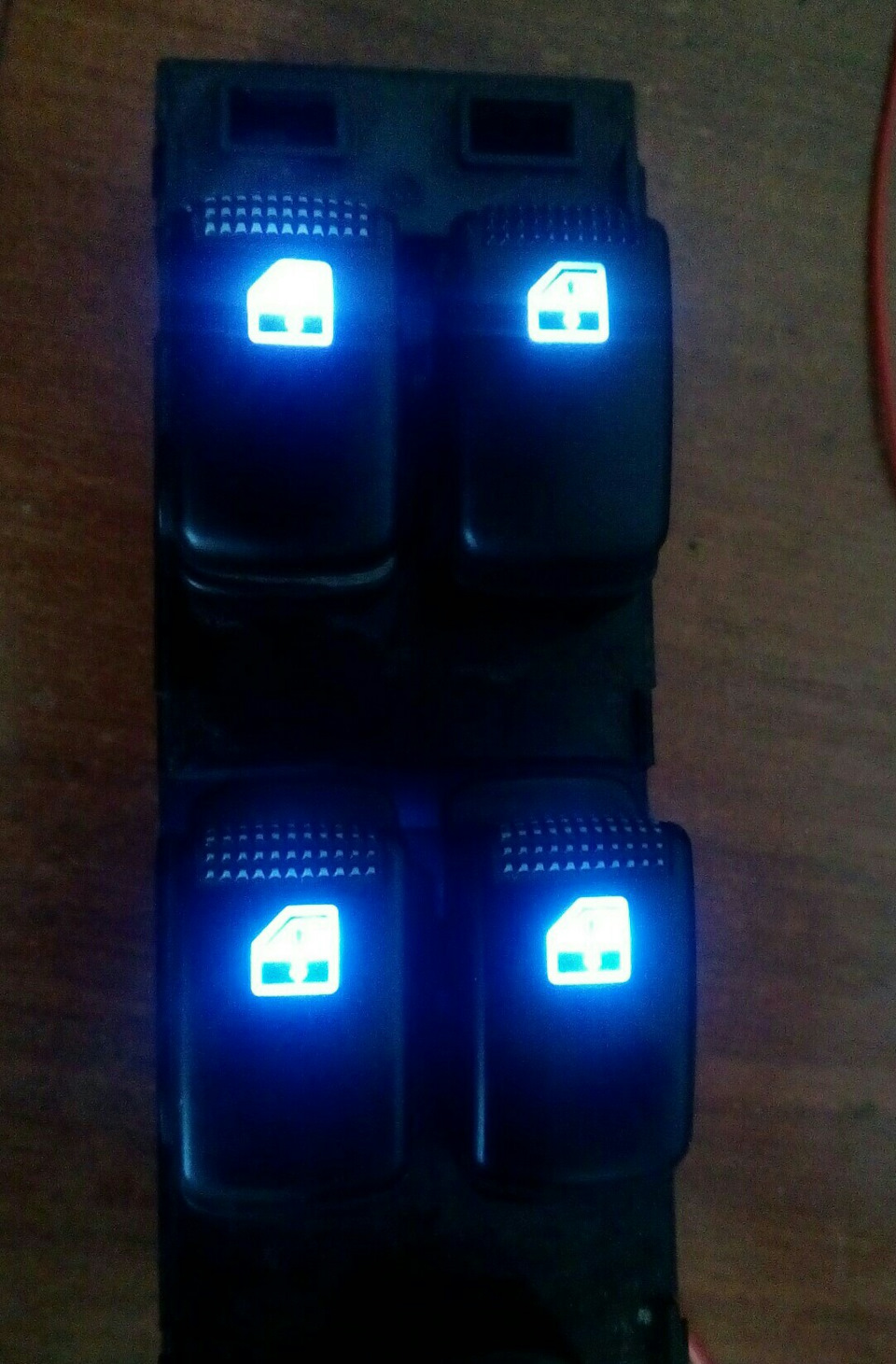

Кінцевий результат
PS У водійському блоці довелося діоди замінити тому що тіпрослужили не довго, замінив я їх на "піранню" підібравши під нихопори через сайт "розрахунок світлодіодів — калькулятор"-cxem.net/calc/ledcalc.php.
На решті дверей теж знявши і розібравши кнопки впаявсвітлодіоди.
Для того щоб вони світили потрібно провести дроти.
підключаються дроти на крайні ніжки кнопки.






Коментарі5
Навіщо треба було доріжки підрізати? спочатку до цих контактів куди ти діоди впаяв що підходить? там напевно за умовчанням має бути підсвічування?
Там повинні бути ще резистори (опір), але у зв'язку з тим що їх немає, харчування в остаточну точку не доходило. І тільки тому, що в нових діодах харчування на 12 вольт, довелося припаювати проводи. місця опорів безпосередньо, але було важко відстежи...
Ось економники, я думав, що там тільки світлодіодів не вистачає. Напруга бортової мережі більше 12в, так що резистори даремно не поставив.
Задумка не погана, виконання те ж. Є ВЕЛИЧЕЗНІ сумніви в життєздатності нових діодів (білі на фото). Думаю 2-2.5 місяці життя в авто їм відміряла доля! Маю особистий негативний досвід роботи з дешевими діодами.
Поживемо побачимо, в крайньому випадку перепаю на інші, хоча за ціною не з дешевих були. Якщо що відпишуся з часом
