ДХО за 5 хвилин.

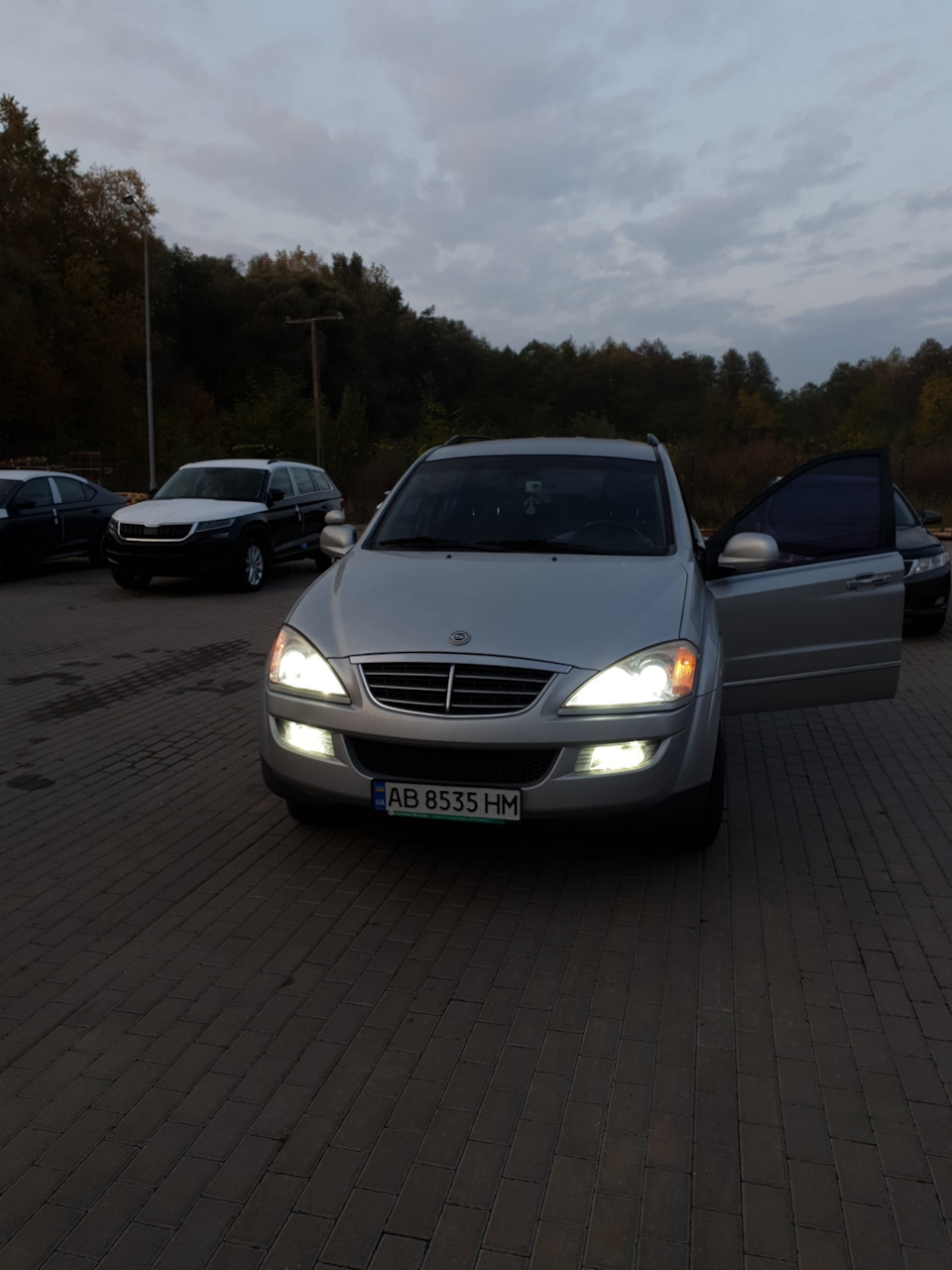

З 1 жовтня по 31 квітня настає чудовий сезон їзди увімкненимближнім світлом. Кожен вирішує питання, як йому подобається. Можнапросто включати фари, можна вкорочувати додаткові вогники. ПТФСвітять так собі (на всі гроші :), от і з'явилася ідея — ПТФ якДХО.
Постановка задачі:
— увімкнено запалення і вимкнено ближнє світло — ПТФ включені.
— увімкнено запалення і включено ближній/далекий — ПТФ вимкнено, але можна включити штатним вимикачем.
Саме такий алгоритм мені здається логічним при використанніположення "аВТО" на перемикачі світла.
/>

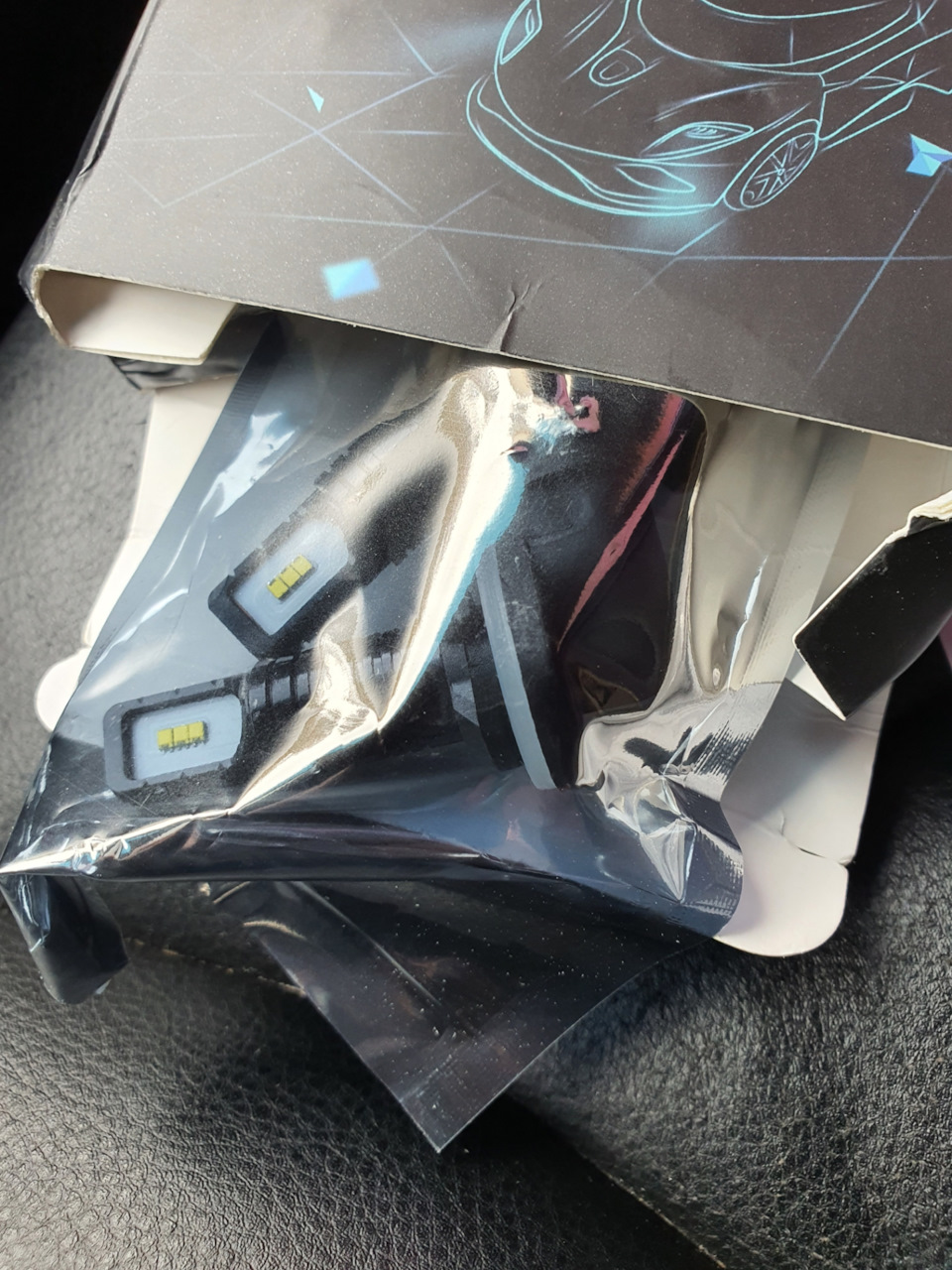

Харчування ПТФ в режимі ДХО візьму з аварійки, у мене все однодіодні лампи.Можете взяти з будь-якого місця.
Реле з нормально розімкненими контактами, провід, ізолента.
Обіцяна установка за 5 хвилин:

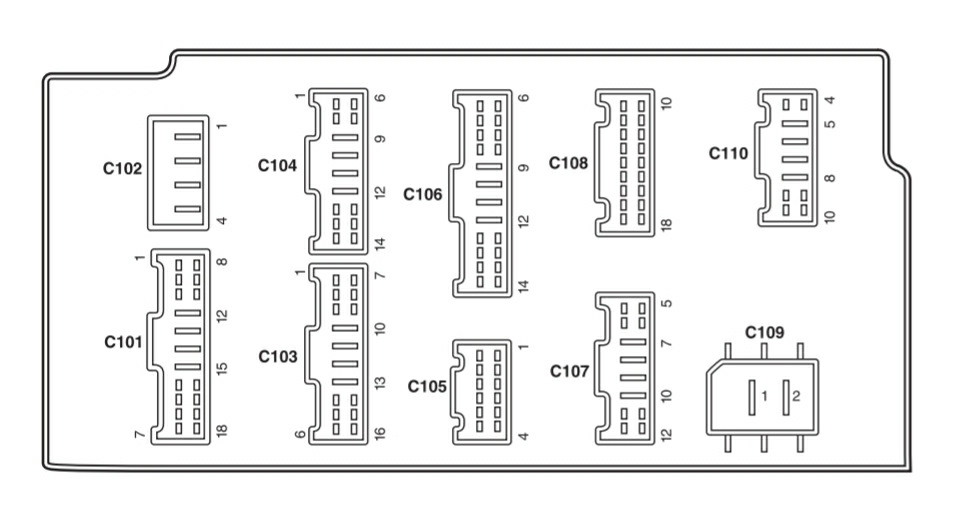

Знімаємо АКБ, знімаємо кришку блоку запобіжників, відстібаємо блокзапобіжників і перевертаємо у бік двигуна. У нас є відмінний доступдо проводки.
Обмотка реле включена:
— роз'єм С104 контакт 2, провід чорний з червоною смугою

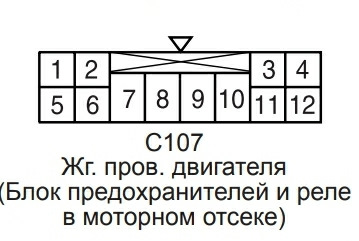

— роз'єм С107 контакт 6, провід зелений
Контакти НР:
— роз'єм С104 контакт 4, червоний провід з білою смугою --- абозробіть з іншого місця, якщо у вас штатні лампи.
< br> — роз'єм С107 контакт 4 або 12, провід білий з чорноюсмугою або жовтий
Збираємо у зворотному порядку.
Профіт!
Коментарі18
А як реалізовано відключення ДХО при заведеному двигуні, якщо така потреба має місце?
У планах вимикач. Поки що))) та й навіщо?
Потрібно навести приклади ситуацій?
Навіть не знаю… Людина, полізши в подібні місця автомобіля, здогадається, як цю штуку відключити. Хоча… Я так і не придумав, навіщо вимикати. У жодному новому авто не бачив функції відключення ДХО користувачем. На минулому авто ДХО на літо не відключав.
Ок. Відключення потрібно для того, щоб можна було погрітися в автомобілі не привертаючи до себе небажаної уваги. То піде?
Піде напевно, але не мені. Мені ховатися нема від кого. У чому питання? Вам порадити, як це реалізувати?
Не не ні! Я і сам можу придумати. Просто запитав, чи передбачався такий варіант.
Зрозуміло. А то я про відключення думав, тільки так і не придумав, навіщо. А таке включення колись клієнту робив. Тут розписав тому, що не знайшов такого рішення. Сподіваюся, комусь знадобиться. ;)
Просто я за універсальні, повнокеровані рішення, а тут трішки кастрований варіант у плані управління. Тільки і всього. Більшості користувачів достатньо і цього. Але випадки бувають різні, тому я за універсальність. Приклад. Ні разу не доводилося чини...
Здрастуйте! Можете дати «посилання» на ці «лампочки»? А то мені щось не пощастило, купив, встановив (в основному для використання як ДХО), трохи «порадувався», але після 3-х годинної їх безперервної роботи - один світлодіод все ж таки відпаявся (швид...
У мене цього бренду і ближній і далекий, норм. Про ці у відгуках на алі все правильно написано - не найпотужніші і трохи тепліше світло. Хоча, спробую в снігопад - думаю, буде не гірше за штатні.a.aliexpress.com /_AAjZgZ
Дякую за інформацію! Удачі!
Народ робить простіше ... нічого знімати не треба, тільки у реле ногу відігнути і підпаяти провід.
І включати примусово? У мене завдання було трохи інше. Хочу нічого не перемикати, просто користуватися авторежимом світла. І ще, не люблю, коли їздять з ближнім і птф.
Начебто автоматично все працює. У мене все по-іншому підключено ...
При такому виконанні туманки працюють при включеному запаленні і не залежать від габаритів
А у мене вони працюють від запалення, не залежать від габаритів і тухнуть (якщо перемикач вимкнено) при включенні фар. І я нічого не вмикаю сам.
Я раніше взагалі не відключав їх. А зараз повернувся до стоку, тому що скло панелі затоновано)
