У цьому записі хочу продовжити розповідь про електронну начинкуБлоку Управління Пічкою (далі за ом БУП). Хочу почати з того, щоколи вийшов перший запис, Роздум №1, багато хто кинувся шукатипояснення 3 варіанта кнопки:А саме кнопці без фіксації DEF-LT.3

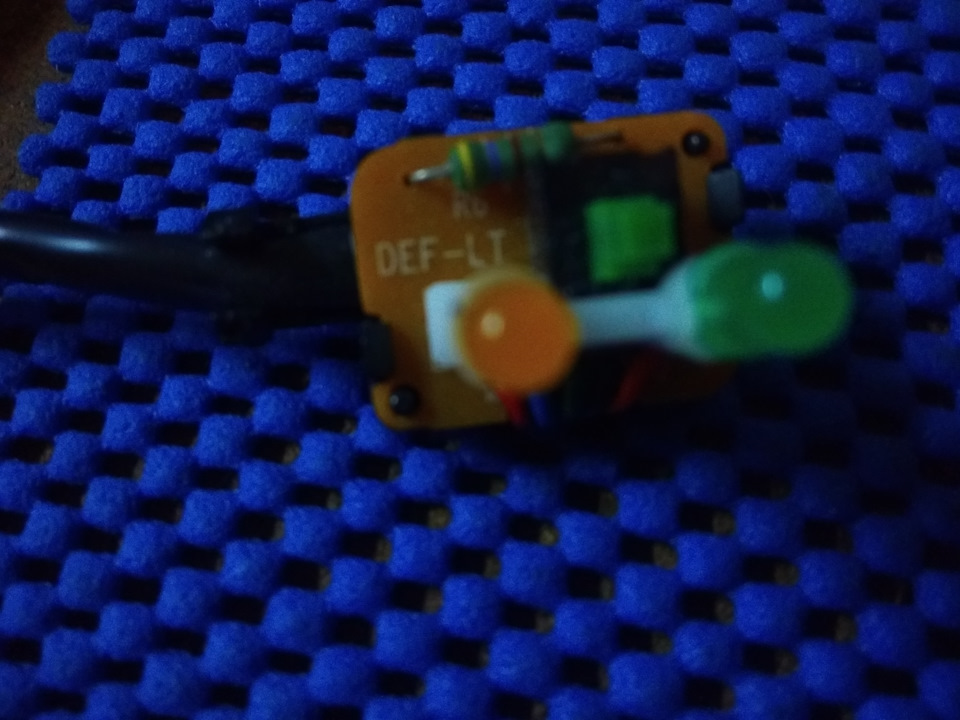

Весь її секрет у тому, що це третій варіант кнопки, а варіантівплат управління лише 2. І обидва не підходять для роботи з цієюкнопкою.
Так і не розібравшись з варіантом кнопки №3, мене завів у ступорпідгін від мого знайомого.Василь дякую!

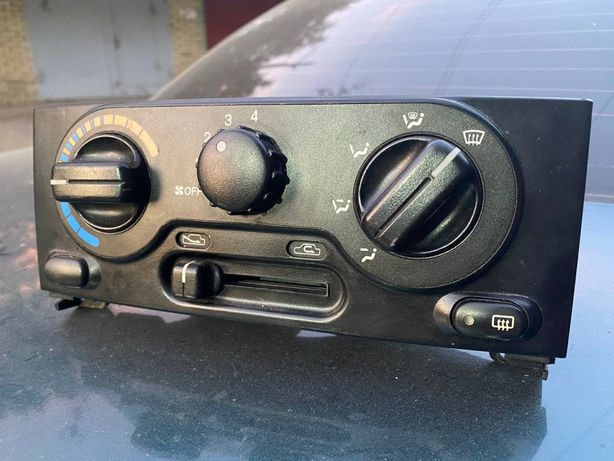

Якщо дивитися спереду, то звичайний Корейський БУП
Якщо дивитися спереду, то звичайний Корейський БУП.А якщоподивитися ззаду…
То нашому погляду відкривається зовсім інша картина.
Так виглядає звичайний Корейський чи Польський чи Китайський чиУкраїнський БУП

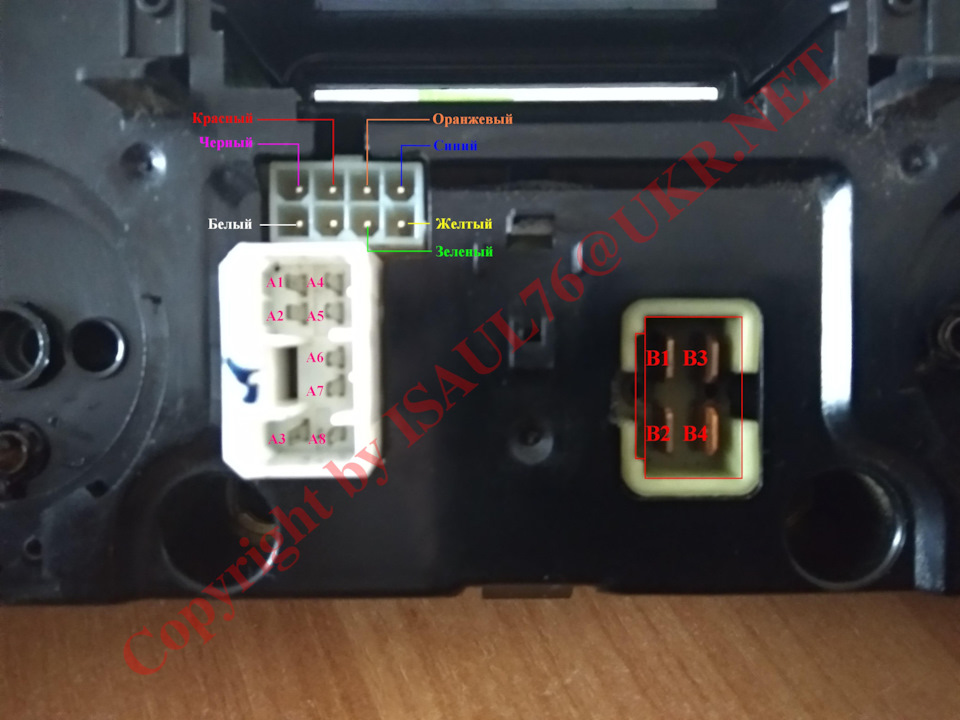

ось так виглядає НЕВІДОМИЙ БУП

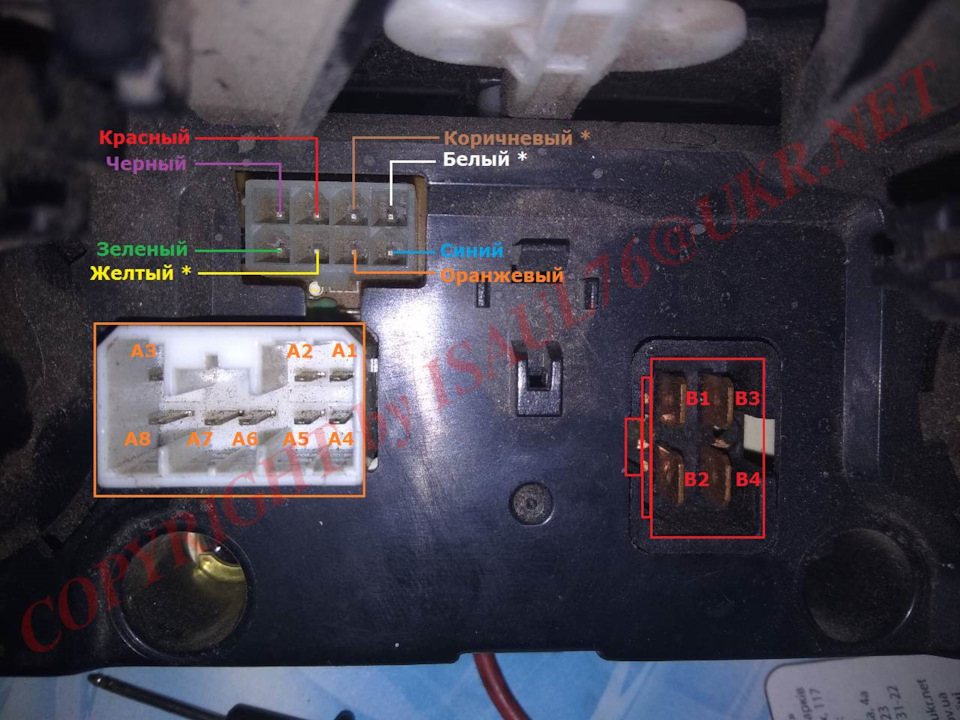

Як бачите, розташування двох роз'ємів центральної плати зовсім нетаке. Великий роз'єм повернутий на 90 градусів, а малий роз'ємперевернутий ключем на 180 градусів.
При цьому, кольори проводів у малому роз'ємі за розташуваннямрізні.

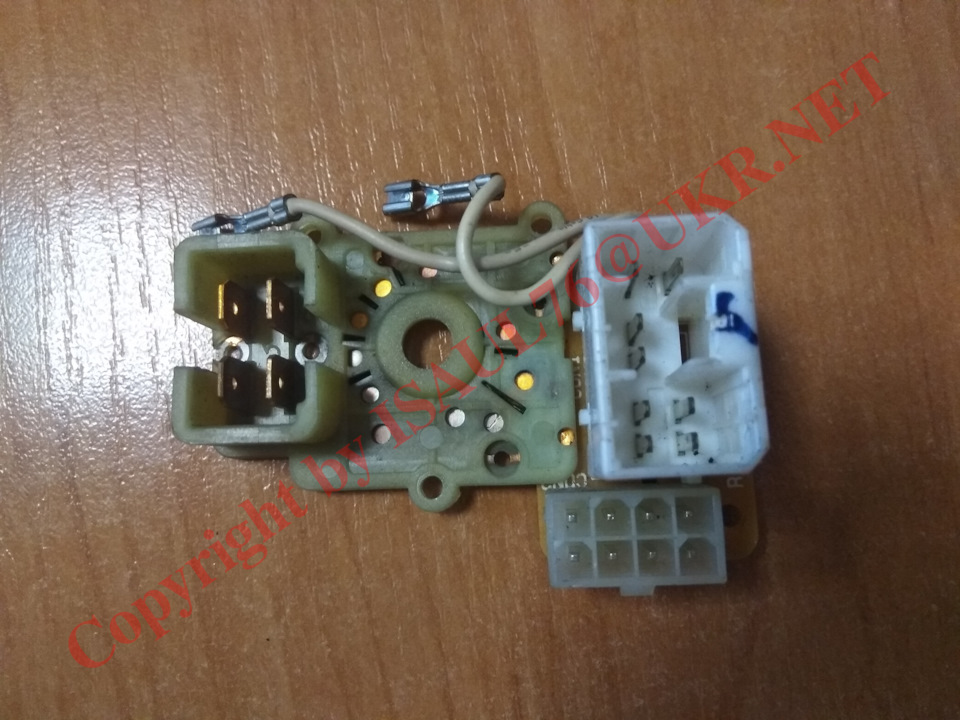

Плата управління. Варіант 4а
На даній платі, на відміну від попередніх двох варіантів, лише одинрезистор. На двох перших було по три.
Вид ззаду
Три плати для порівняння
Якщо плати різні, то і кнопки повинні бути особливі. Так воно і є.Любуємося цим четвертим варіантом. Кнопка обігріву скла На кнопці, як і в Корейському варіанті, один діод. Але крім нього знаходимо щей резистор (один на центральній платі, другий тут). Кнопкакондиціонера На кнопці, як і в Корейському варіанті, один діод. Алекрім нього знаходимо ще й резистор (один на центральній платі, другий на кнопці обігріву і третій тут). Ось така кольоровістьпроводів у цього БУПу. Залишений собі в колекцію.
Але є одне але. Переглянувши всі знайдені каталоги запчастин Ланос, я так і не зміг знайти другий варіант задньої кришки. Першийваріант 159233. Але як усі ми бачимо, має бути і другий.
Аналогічно і з центральною платою управління. Є два номери 759193Аі 759194. Але мають бути ще якісь два номери. Але знайти їх поки щоне вдається.
Василю, за підгін такого БУПу особлива подяка і… А хто хоч щось можесказати ще про різновиди БУПів Ланос або про це, вищевикладеномуваріанті — милості прошу в коментарі чи особі.
Всім дякую за увагу.
