> Тепер потрібно вклеїти БК у козирок!

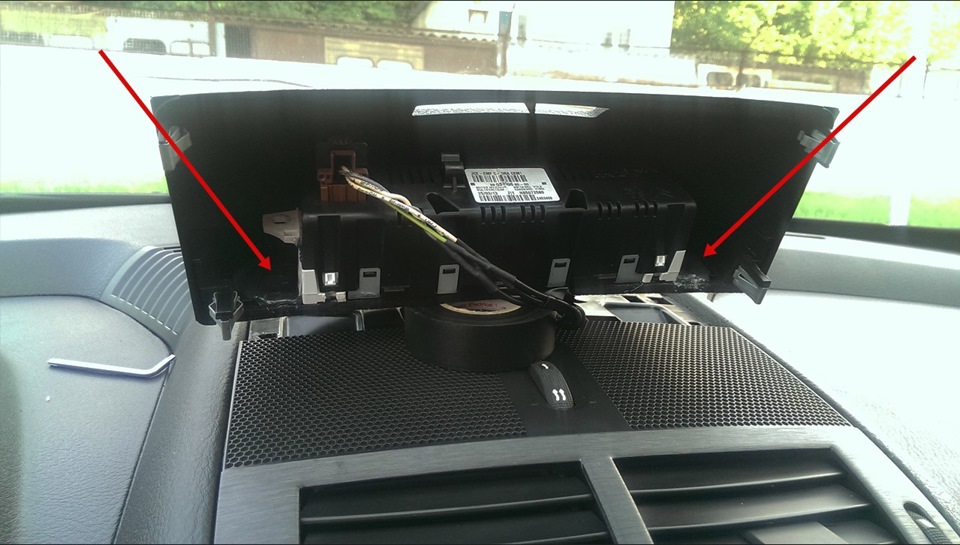

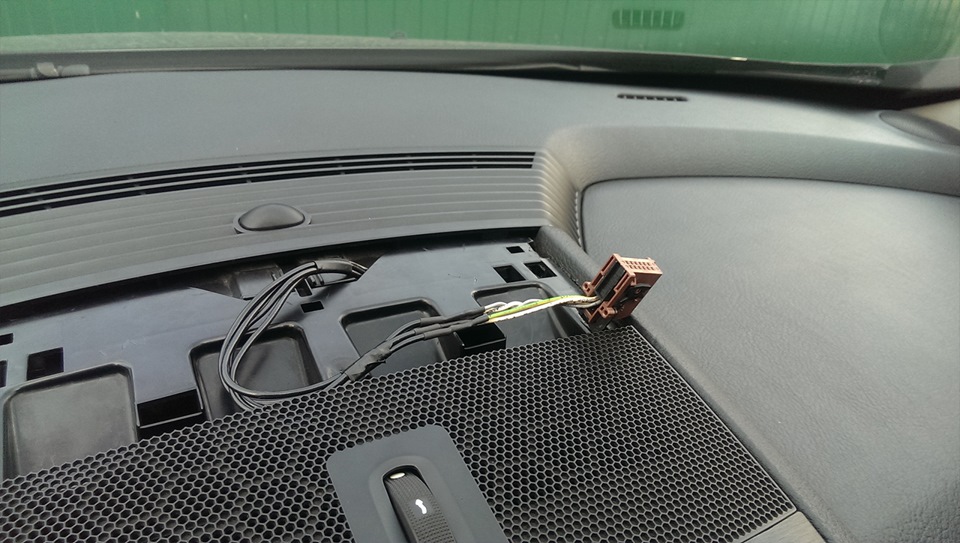

Увага, перед тим як вклеювати БК підключіть його в кабелю, інакшеВи його потім не підключите))) Не влізе роз'єм, щоб йогопідключити)))

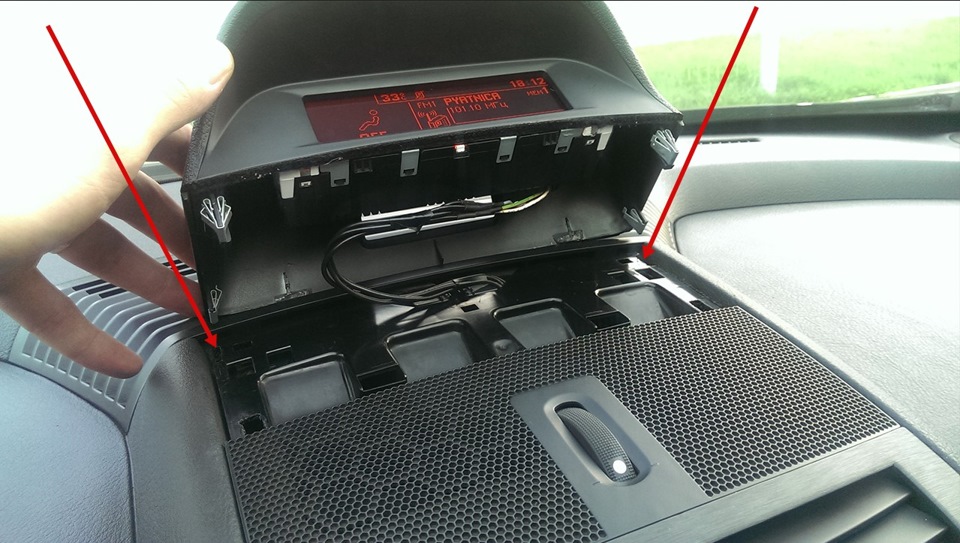

Я все зробив прямий у машині, підключив кабель до БК і потім вклеївйого в козирок за допомогою термопістолета! перевірив, працює)))

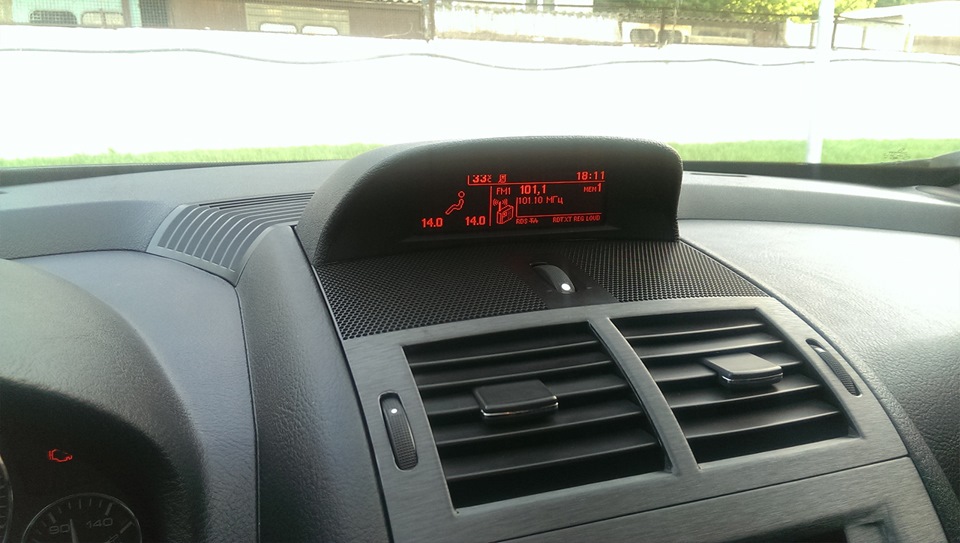

фото 3
Я не знаю у кого як, але у мене трохи козирок відгинався коли янатискав на його край і як я там не підкладав папірця під кріпленняі тд, він все одно ерзав! розв'язав проблему просто, капнув трохитермоклею всередині і все відразу стало як потрібно)) (у разідемонтажу легко відривається, клеючи зовсім грам)
ось сюди капнув термоклей

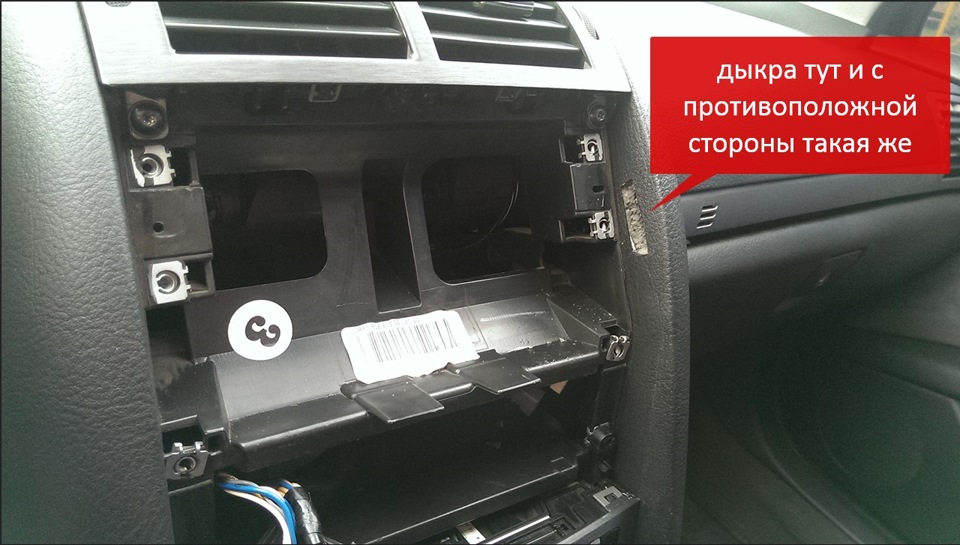

що б вставити сам планшет потрібно трохи потихнути ))) Так як здвох сторін планшета стирчать кабелю, з одного боку OTGY кабель (він живить планшет, плюс через нього можна підключати флешки ітд), а з іншого роз'єм навушників (його підключаємо в aux намагнітолі)! Потрібно вирізати 2 дірки в торпеді з двох сторін! Однадірка для otgy кабелю друга для навушників
Для підключення звуку до входу aux, потрібно спаяти кабель, зодного боку 3, 5 jack з іншого, підключення до магнітолу! Я взяв зістарого системника кабель для підключення флопіка, він ідеальнопідходить і має відразу контакти підключення які потрібні! з цимиконтактами.
потрібні ось ці контакти
Потім, потрібно взяти ось такий Г образний шнур віднавушників.
кабель з Г образним штекером
Потім, припаюємо дроти з флопіка до кабелю від навушників іізолюємо все! Кабель у зборі Підключаємо все це до aux 1 умагнітолі!
підключив у aux 1, розпинування 4, 10, 11
розпинування
Распинування
Part B
Pin 1:audio right AUX 2
Pin 2:audio ground AUX 2
Pin 3:not used
Pin 4:audio right AUX 1
Pin 5:not used
Pin 6:not used
Pin 7:audio left AUX 2
Pin 8:не використовується
Pin 9:не використовується (мікрофон)
Pin 10:audio left AUX 1
> Pin 11:audio ground AUX 1
Pin 12:not used
від прикурювача! У нього вставляємо один кінець OTGY кабелю, другийведемо в підлокітник, щоб підключити usb hub для підключення флешокі т.Д. Кабель від usb hub під панеллю в підлокітник
USB HUB в підлокітнику, сюди можна підключати usb пристрої! >
фото 12
фото 13
Вся програмна частина з налаштування планшета взята з цієї теми
br>
