Робив все за інструкцією, яку продублюю від інших установників.Соррі за плагіат :), просто у вас хороші фотки

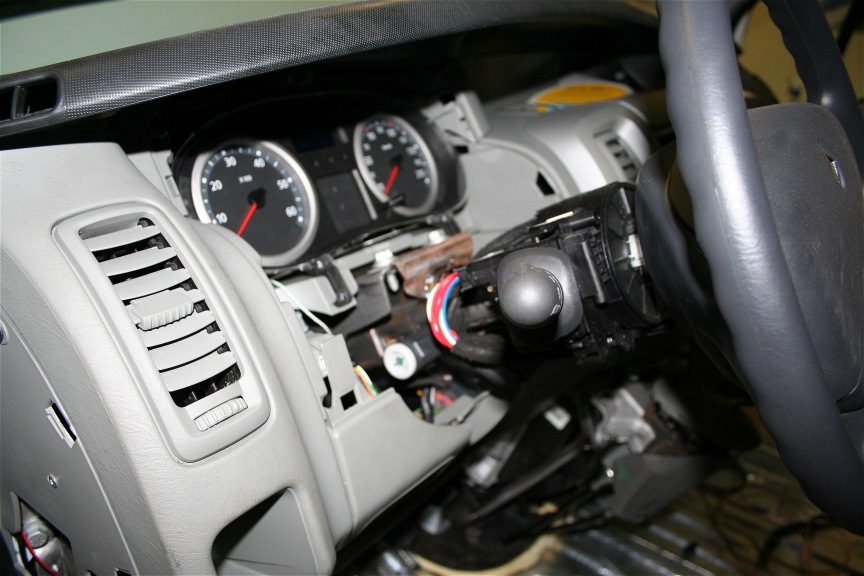

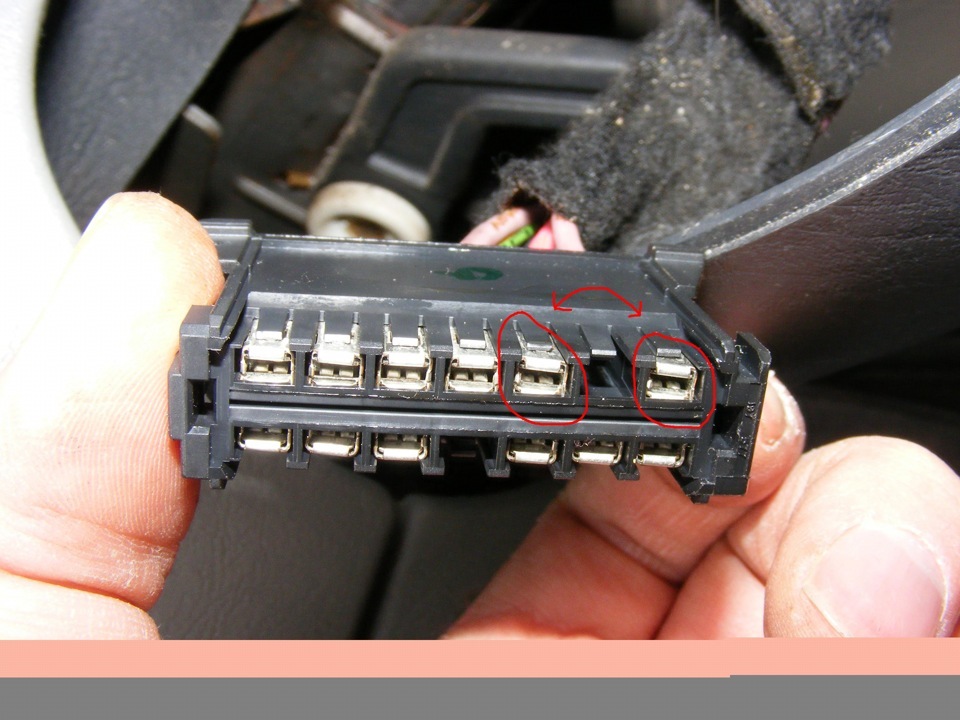

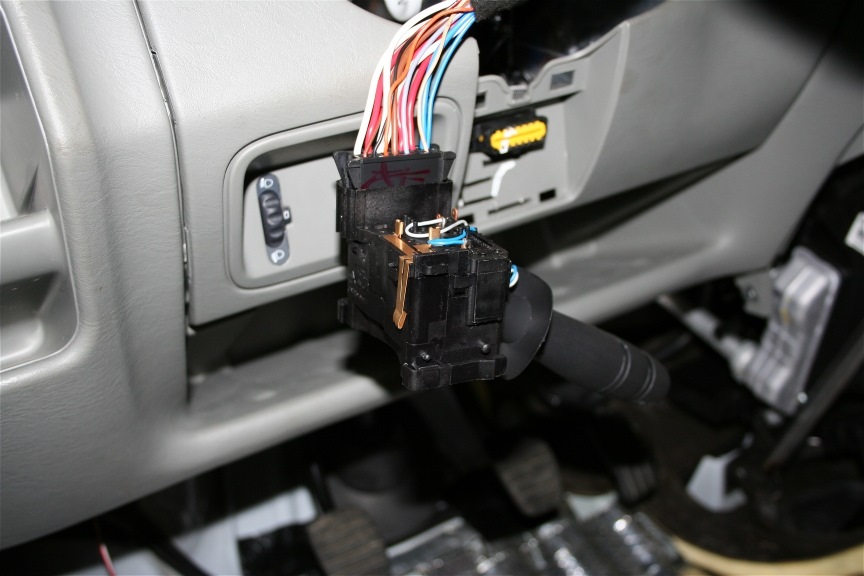

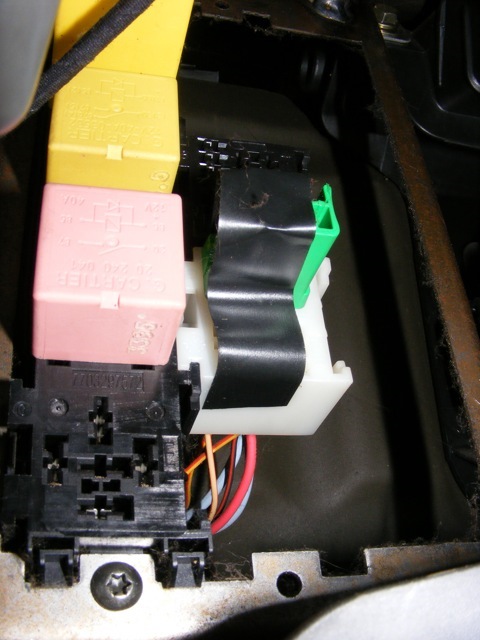

1. Поставив реле в блок біля кермової колонки.У мене планкаодинарна, вставив у нижній роз'єм 2. Знімаємо накладку з приладки (просто тягнемо на себе) і відкручуємо два шурупа, які з'єднуютьдві половинки кожуха керма.Підрульовик просто відлущується івитягується.Знімаємо роз'єм з нього і бачимо наступне, піни 1 і 3на фото потрібно просто витягнути з роз'єму і помінятимісцями.Тепер при повороті на коліщатка підруліника включаютьсяпередні протитуманки. >

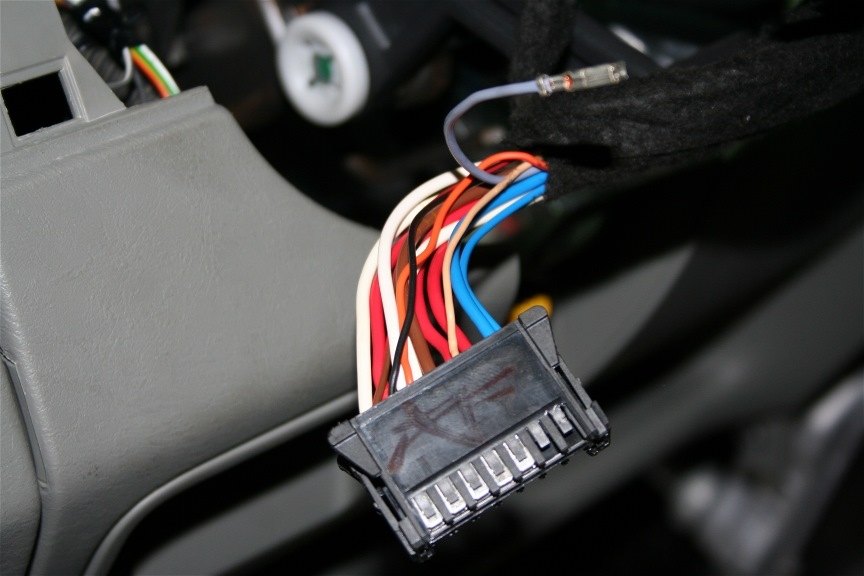

3. Для того, щоб протитуманки працювали при включенні габаритів, перепаяв один проводок 4. Для включення задньої протитуманкиз'єднав ці два дроти (які міняли місцями) через кнопку і врізав їїпоряд з коректором фар. Задня кк і працювала, так і працюєправильно. Напевно, не вистачає світлодіода в приладці.
Коментарі18
А можна з докладніше щодо включення задніх птф
Додав картинку ), прошу не штовхати, часу малювати немає. А так просто врізався в ці два дроти, які міняли місцями і з'єднав їх через кнопку
А яке реле ви встановлювали, якоїсь певної марки? І воно у вас не гріється?
звичайне 4-х контактне реле на 30А, а чого воно має грітися? Дві лампочки H1 по 55W це приблизно 9А, якщо я не помиляюся. Запас по струму великий. Світлодіодну. Тільки весь час забуваю купити як на ринок потрапляю ).
Чому гріється. Коли я встановлюю реле на його посадкове місце, в момент стику реле з контактами авто в ньому щось раз клацне і все. Через кілька хвилин я до нього торкаюся пальцями і воно трішки тепле в порівнянні з іншими. Це так повинно бути?
Хз, я не пробував своє, але в принципі через нього йде струм, чому б йому і не грітися трохи
Може бути і так!
А шукає таке питання. А якщо просто з'єднати ці два дроти без кнопки, то буде включатися передні та задні ПТФ одночасно?
так
Дякуємо за інформацію.
Респект!
Спасибі
Молодець!
У мене крім світлодіода не вистачало так само і резистора до нього. Якщо у вас так само, то рекомендую разом із встановленням діода на туманки, замінити світлодіод на такий же і в ближньому світлі. Інакше кольори двох зелених індикаторів відрізнятиму...
Ну у мене в планах поставити світлодіоди у всі відсутні індикатори ) . Наприклад на логані я встановив датчик у бачок омивача і вивів на приладку індикацію закінчення рідини. Також виводив режим роботи двигуна, на бензині або газі. І так далі ...
а може так і краще, візуально відразу видно
Візуально видно, що колгосп?! Не краще!
Який там тип світиків?
