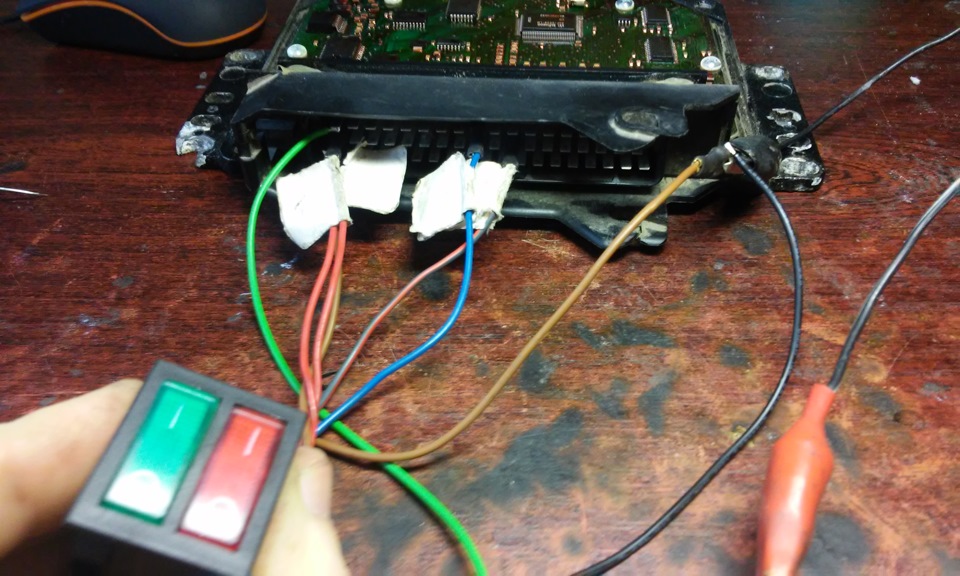

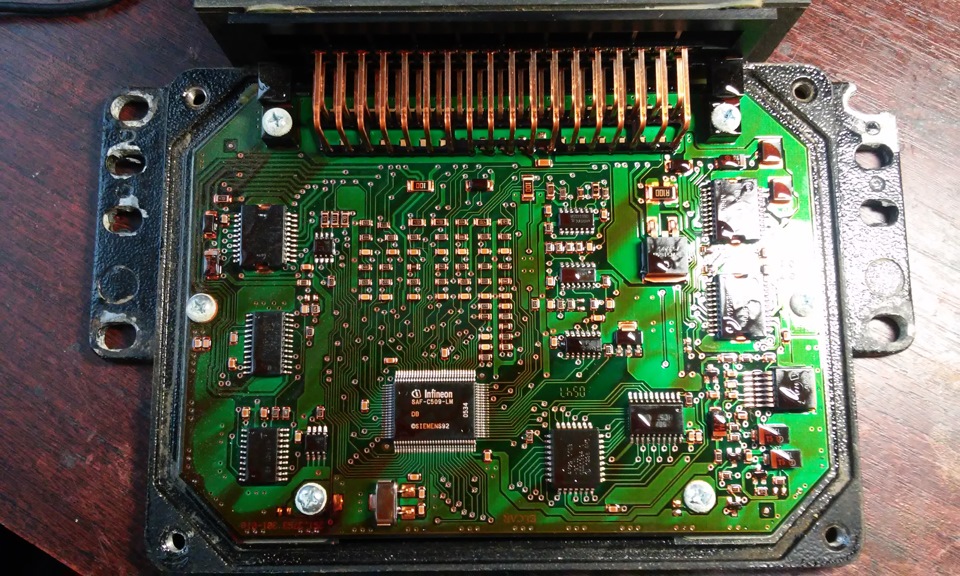

Мотор, який планується до установки буде налаштовуватися іпрацювати на Я5.1. Модулів запалення. Отже, маємо стандартний блокЯ5.1 - 41. Про всяк випадок перевіряємо на справність, так у меневиглядає підключення до нього.Двоєна кнопка, червона вклзапалювання, зелена роздільна здатність програмування.
Про всяк випадок пам'ятка для прошивки:
18-а Живлення +12В невідключне - подати постійно 12 вольт
37-а Харчування +12В після головного реле - подати постійно 12вольт
> 19-я Загальний дріт Маса електроніки — ну і так зрозуміло
27-а Клема 15 замку запалювання — червона кнопка, подаємо +12, імітуємо замок запалення
47-я Дозвіл програмування - зелена кнопка, подаємо +12, сигнал длядозволу програмування
55-та K-line - лінія на K-line адаптер

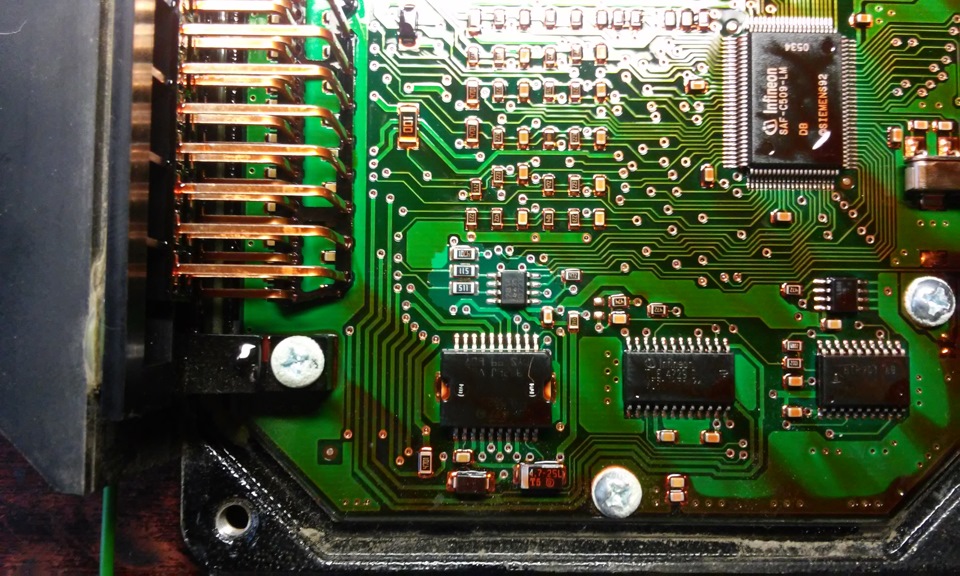

Далі зачищаємо розчинником від лаку місце майбутнього паяннядодаткового драйвера запалювання (TPS2814D (корпус SOIC-8 ))
відпиваємо резюки по 512 ом і защаджуємо місце під припаюваннямаси
< /p>
/p>

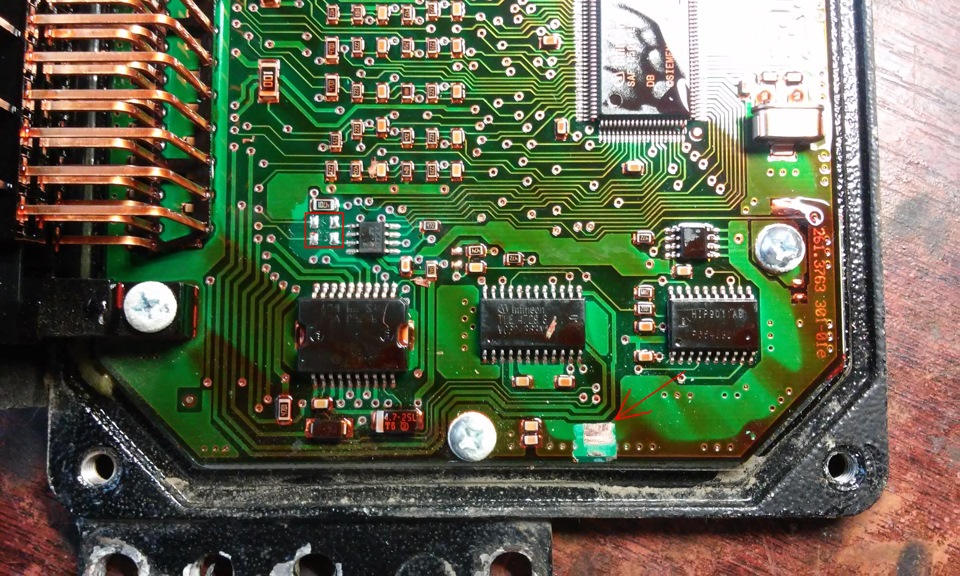

Припаюємо зверху другий драйвер запалювання (ноги 1, 3, 6, 8):На другуногу драйвера прокидаємо третій канал запалення з праці:Запчастинина фото:2001000000
Далі в кращих традиціях жанру захоплюємося і доробляємо все інше, забуваючи фоткати :)
>

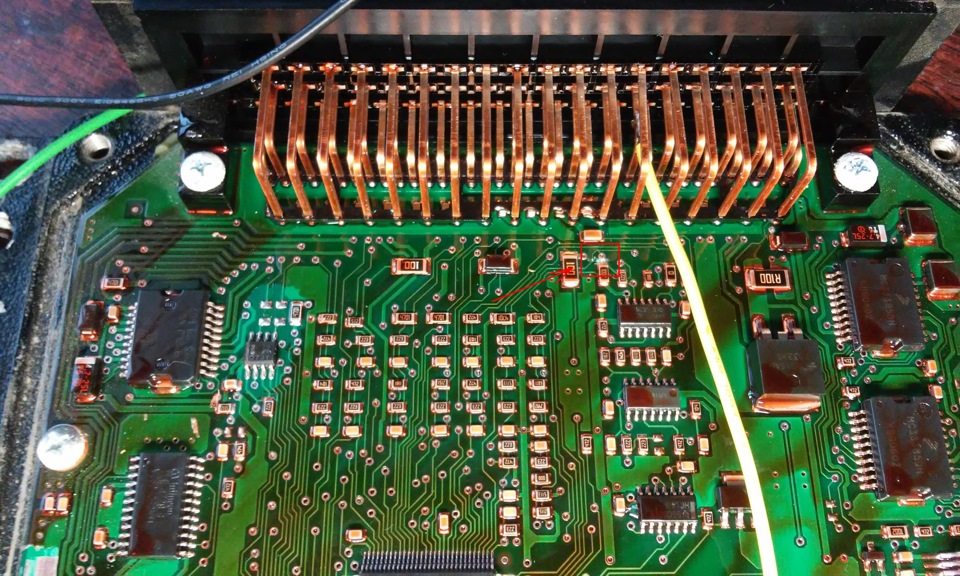

Витравили плату, розпаяли на неї три силові ключі IRGS14C40LPBF, прибрали діод (відзначено місце біля жовтого дроту), він висить напіні, який буде задіяний під форсунку. Якщо цього не зробити, форсунка переливатиме. І розпаяли канали запалення на керуваннятранзюками, а силові вихідні з них на піни 55-ти контактногороз'єму. За кольорами проводів сподіваюся видно, що куди. Урезультаті отримуємо блок під V6 мотор. У майбутньому можливозроблю його інженерним.
Коментарі20
Почитав, пошукав, зрозумів, що є дорогі індивідуальні прошивки, комерційні, і типу стандартні ... Де можна пошукати якийсь софт для 6 циліндрів, хоча б для початку, щоб більш-менш в тему почати вникати?
Є віндовс оригінальний і віндовс піратський ... Так само і з прошивками) Шукайте в неті, де скачати ...
А ось і друге питання, де народ прошивки бере? Саме на 6 циліндрів? Або 4 цил.допилюють?
Здрастуйте, підкажіть будь ласка, хочу м30б32 перевести на січень ... Є кілька питань- січень 5.1 ... 61,41 є різниця? І ще, .а, не))) поки тільки таке питання)) Дякую!
Апаратно різниці немає. БМВ мотор на прошивці TRS під 6 циліндрів заводили. Тільки порядок роботи циліндрів підбирати
Навіщо додав силові транзистори?
на запалювання, щоб поставити звичайну котушку, а не модуль
цікаво розписано
Яка флеш пам'ять стоїть на цьому блоці?
привіт! якщо Україна дай номер телефону наберу 100500 питань задам!
Скільки зараз коштуватиме такий блок? Перероблений під в6
переробити залізо 1500 грн
А якщо з блок готовий у вас взяти якась ціна?
3000
А скільки коштуватиме інженерний під v6 vq30 там 6 окремих котушок?
Добрий день, це робиться тільки під V6 або під рядну 6 підійде? Якщо не підійде, то можна якось зробити під рядну?
прошивка 243?
Ніби так
А схемою розпинування моторної коси не поділишся?! А то я в повній ж…
Напевно ні… Де то був листок у гаражі, але напевно хрін знайду
