VDO, вони і в Африці VDO
На цих вихідних вирішив спробувати поставити додаткові приладиВДО.
Тепер опишу трохи, як це все робилося.
Купівля приладів.
Одного разу, лазив польською ОЛХ і знайшов ці прилади по 100злотих. Одразу другу, який возить детальки нам, він зателефонувавіз продавцем домовився про відправку і все.Скинув гроші за картку ічерез три тижні, вони були в мене в руках. Установка.
Далі постало питання, як їх ставити.
Тут варіантів багато:

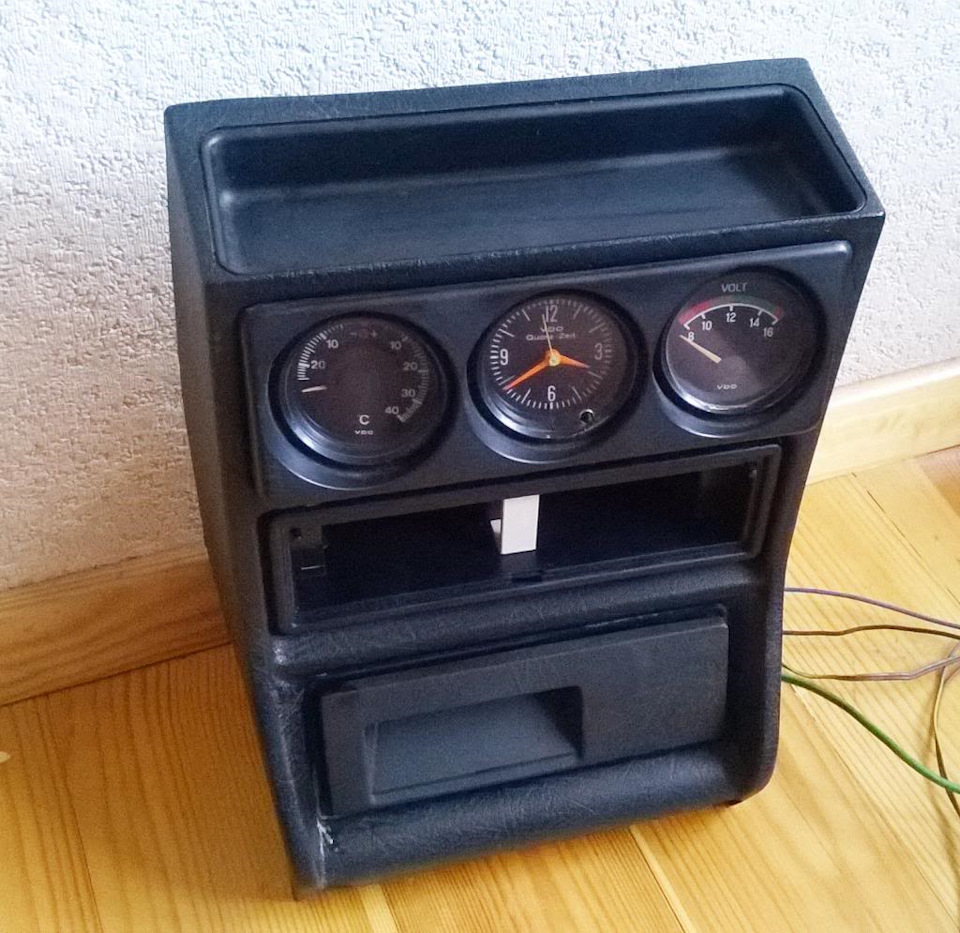

1. За оригіналом у ВОТЕХ борону — це варіант, відразу відкинув.Знайти таку бороду важко, а якщо і є, то дорого. Фото з нета.

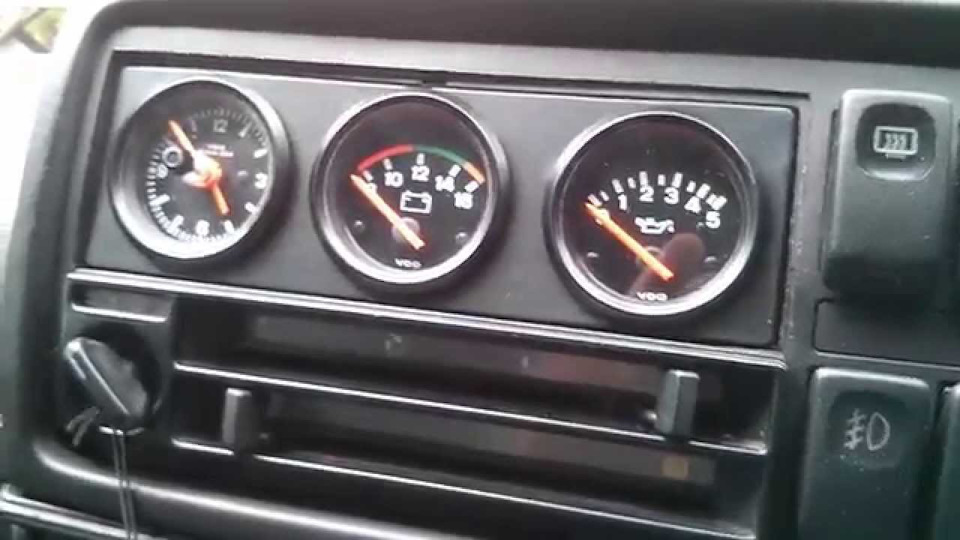

2. Поставити замість магнітофона в панель, а мафон перенести набороду. Але, подивився, я кілька варіантів реалізації мафон убороді і жоден мені не зайшов. Можливо, якщо акуратно все зробити, щось би й вийшло, але знаючи себе, акуратно, навряд чи вийшлоб.
Фото з нета.
3. Поставити прилади Зауважимо попільнички. Це був найкращийваріант + зараз його і вважають найкращим. Причому одноклубниксказав, що навіть мені щось зробить.
Фото з нету.
І вже був готовий його реалізовувати, як ти суто випадково знайшовчетвертий варіант.
/>
4. ДАДАМ. Установка приладів у кастомку панель у велику кишеню вбороді.
Значить лажу я в неті і бац, потрапляю на сайт з 3д моделями різнихдрібничок. Дивлюся, а якийсь чувак у безкоштовний доступ виклав цюпанельку. Мені цей варіант одразу сподобався. Я скачав файли іпочав шукати, хто надрукує.
Пошуки довго не тривали, скинув модель і через тиждень все булоготове.
Ціна 5 $.
3D modelʹ panelʹky 18/5000 3D модель панельки
Фото з нета.
Плюси панельки:
— стає болт він
< br> — є можливість друку на 2 або 3 прилади
— нічого різати, пиляти НЕ нада. (як я зробив), коротше кажучи, просто зашкурить.
— не всім, таке сподобається. Багато хто вважає за колгосп.
Уставника приладів.
Тут ніби все просто і ясно, а з іншого боку важко :)

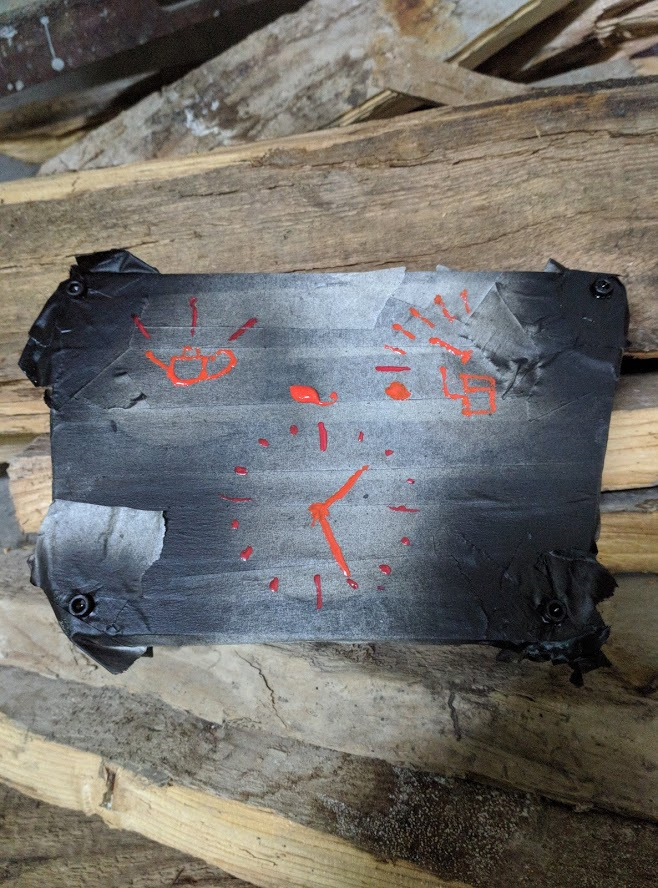

Отже, вишкурив я панель і заклеїв її чорною матовою плівкою.
<

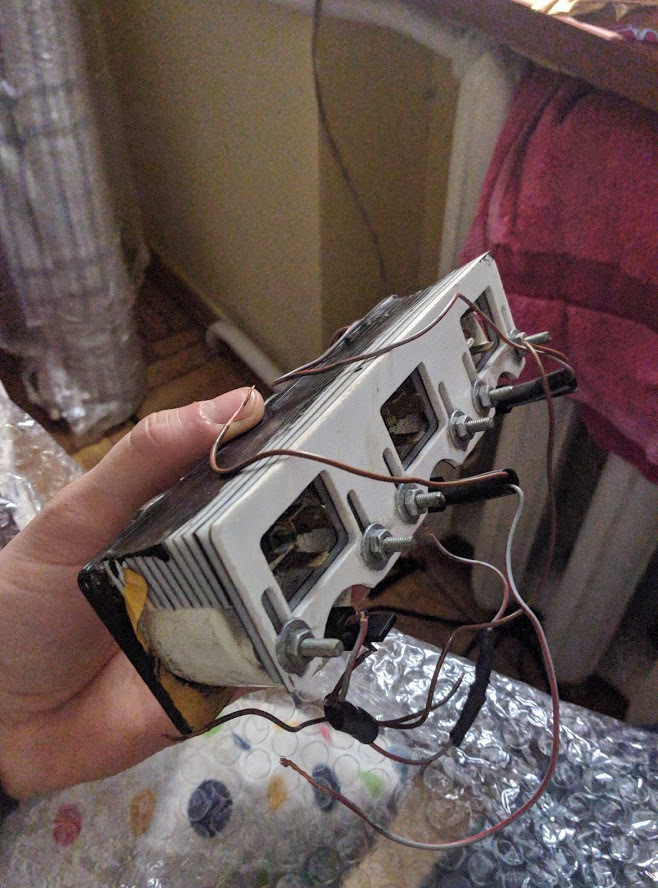

Їх можна було і не ставити, бо прилади щільно залізли, але все жтаки, я вирішив нехай будуть. Спасибі одноклубинку, я планки і однеоригінальне кріплення :) Сунув це все в панель, прикрутив кріпленняі давай робити проводку. Вирішив, що всі прилади буде підключеночерез роз'єм. Щоб у будь-який час можна було без проблем зняти. )скручені в один
2) всі мінуси (з мінусом з підсвічування) скречені в один
3) окремий провід на плюс підсвічування
4) дріт на датчик тиску масла
5) дріт на датчик температури масла.
Провід зробив, запхнув все в роз'єм "мамка" і пішов у машинуставити.< br/>
Тут найважчий процес (коротко):
1. Протягнути кабелю від мотора в салон для датчиків (у мене таквсе так заплутоно в БП, щойно знайшов ті дроти)
2. Знайти плюс на вольт метр (який подаватиметься тільки післявключення запалювання) — взяв із регулятора печі.
3. Мінус і підсвічування взяв від прикурювача.
Все запустив усе працює (ну підсвічування та вольтметр).
По датчику.
1. Датчик температури олії у мене був, ще з МФА залишився. Япідключив провід, прилад працює нормально.
2. Датчик тиску олії, а тут проблема. Знайти такий, як треба, нереально, або овер дорого. > На драйві є багато статей на ту самутему.
Я одну сюди вставлю. Вона просто ідеальна. Велике спасибі авторутеми.
Просто ідеальна стаття щодо підключення датчиків тиску татемператури масла
Для себе вирішив, поки немає оригінального датчика, буду колгоспитивід жиги. Вже купив, ціна 8$ + перехідник, ще хз скільки. Але скажуодне, походу поспішив і можна було за 14$ замовити датчик заліекспересу.
Ну подивимося, що з цього вийде. Датчик тиску масла 0-5, 0-10 barM10 1
Фініш. Як все зібрав, а було вже темно, увімкнув запалювання, підсвічування і зрозумів, що вигляд супер, розміщення супер.Особисто мені і друзів, сподобалося.
Вже було темно на подвір'ї, фото підсвічування
А так виглядають на день
А так виглядають на день
Креслення перехідника, мені друг уже зробив. Днями піду до іншогодруга, нехай точитиме. Подивимося, як жигодатчик себе покаже. Цетестове креслення, як зроблю перехідник, поставлю і тоді вже скажу, що і як :) Всі необхідні сили прикріпив.
На цьому все. Дякую за увагу, чекаю на критику :)
Всім добре дня!
