ОЕМ комплект дооснащення ДХО

Чесно кажучи, я не сильний в автоелектриці, так що знаючих людейпрошу прокоментувати цей запис і вказати мені на помилки.

Сабж
< p>

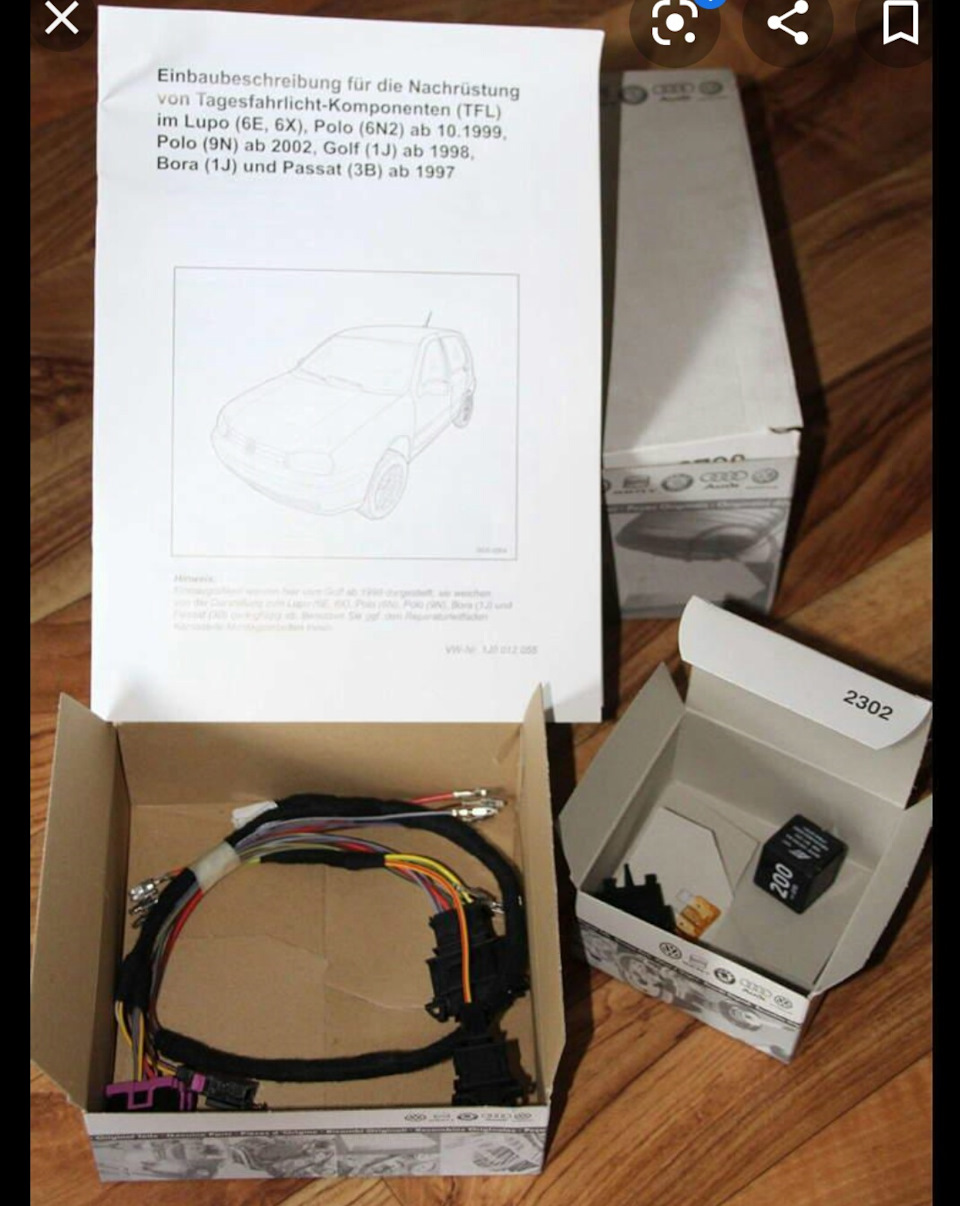

Існує комплект дооснащення 1J0 998 055 A
Прочитавши статтю
httpss://https://megadriver.org/logbooks і я вирішив що теж хочусобі таке .
Інструкцію я переклав і роздрукував.

РЕЛЕ 200

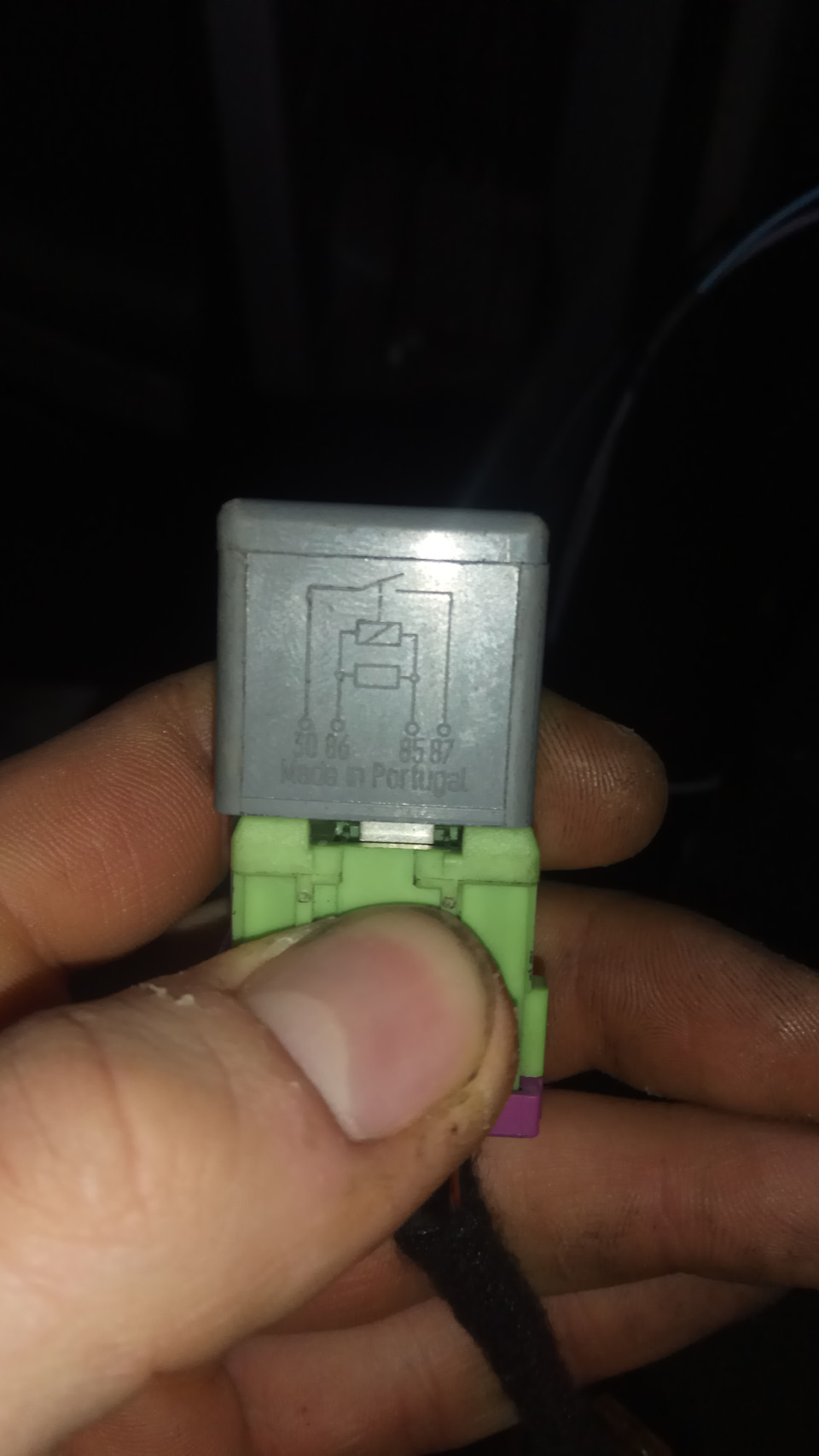

Б/у не знайшов, зате у себе в засіках знайшлося реле 373 звласником.Схема 1в1, як на мене, просто продублював ніжку 87.

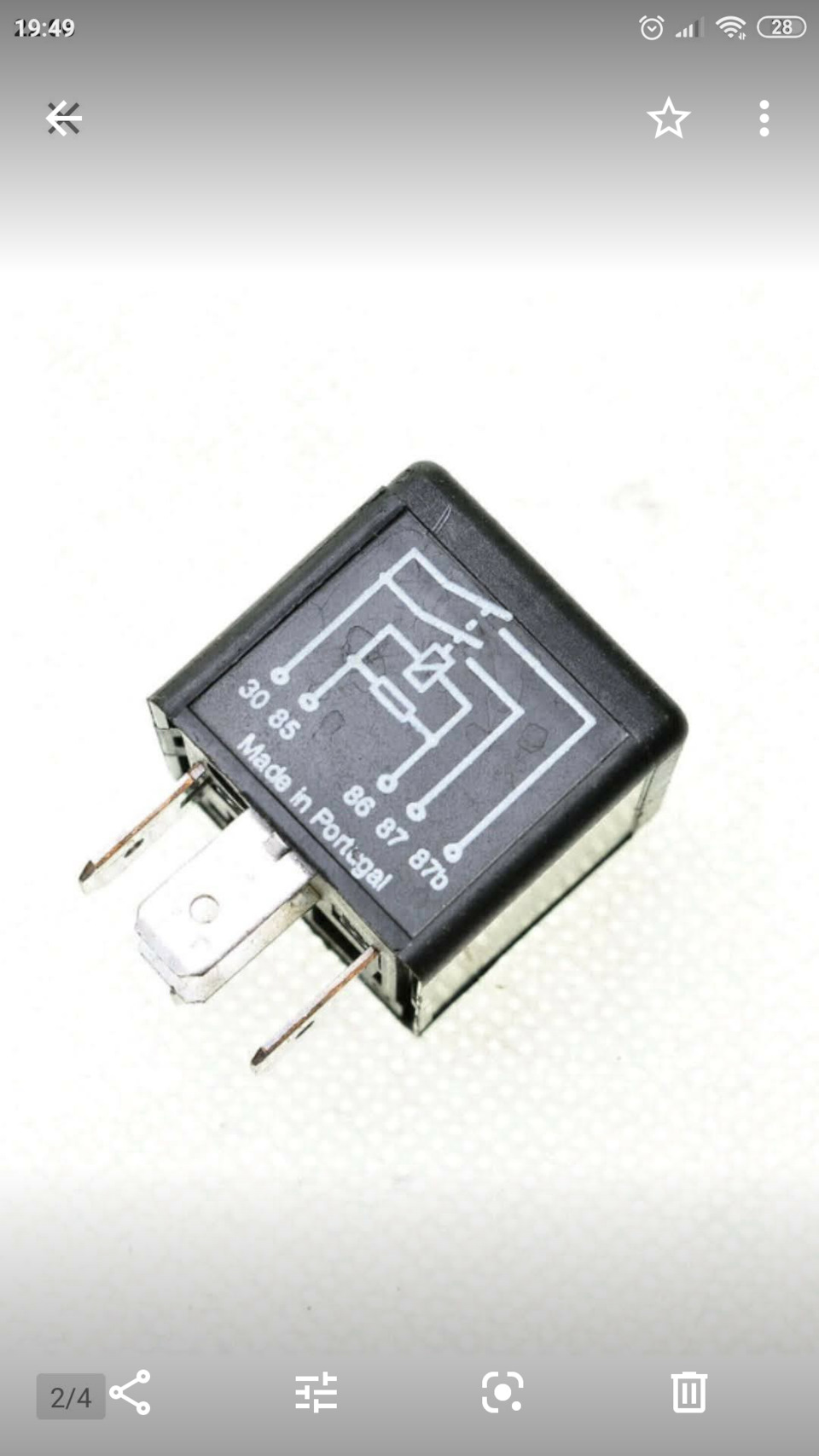

Принцип роботи 5 контактного реле мною не зрозумілий, збирав я зцього фото

Червоний провід — 30

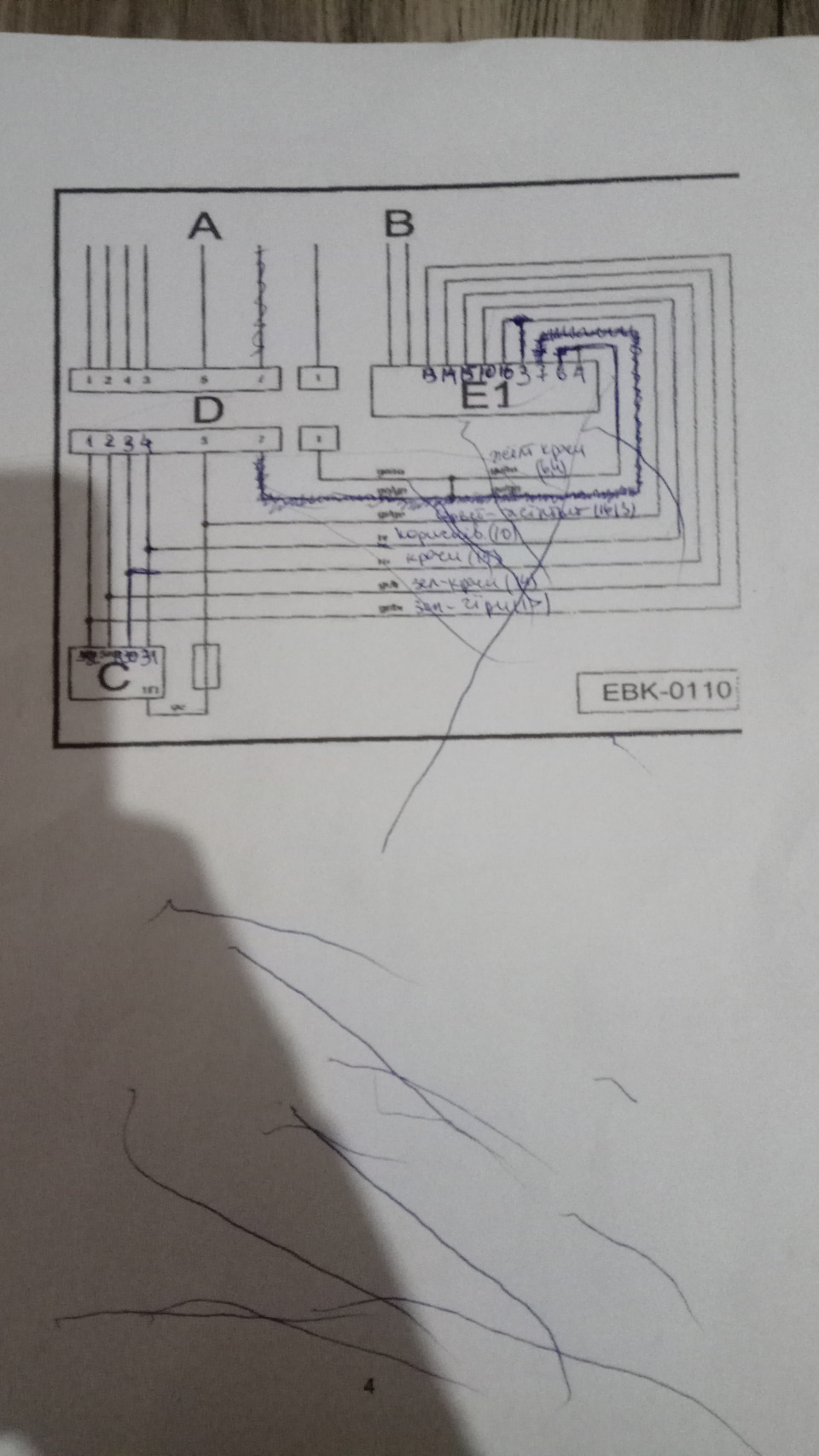

Схема з інструкції з встановлення
Распинування т17

<

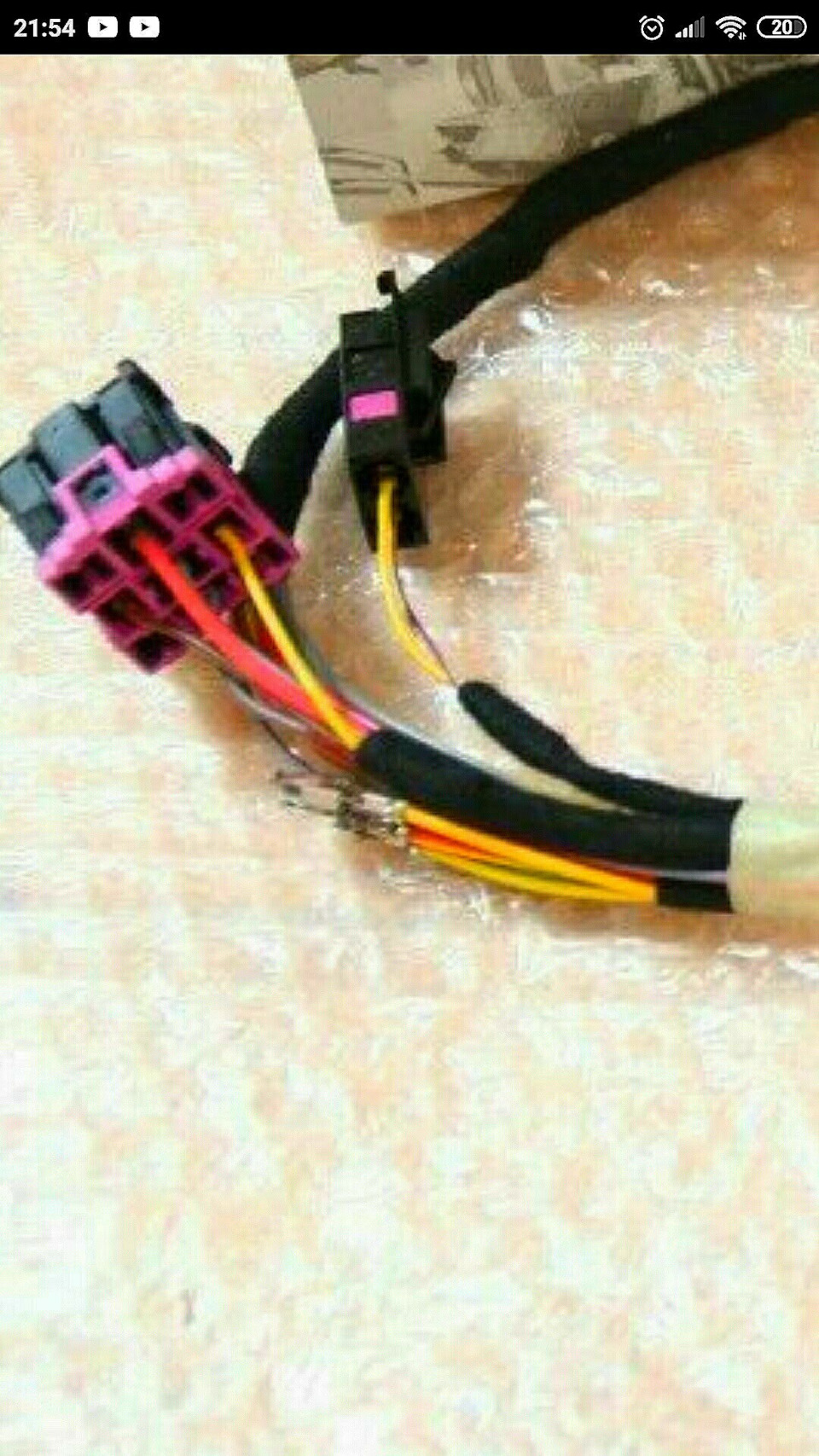

Дивно, що по оригіналу йде 8 пінова сутичка, хоча тут достатньо і6. Готова коса була виготовлена ​​по цій схемі:

Схема готової коси

У машину інтегрував її без проблем:

У машині 1
У машині 2

При включенні запалювання фари і підсвічування приладівзапалилися, а при вимкненні — вимкнулися.
Кишки всі ці я сховаю пізніше, просто хотілося все і зараз.
< /
відключив 8 піновий роз'єм - згасло підсвічування фари залишилися.Як це пояснити?
На скільки правильно я скопіював даний комплект?
Бачив пасата у якого на звичайних фарах горіла далека а "підлогарозжарення", як це реалізувати?
< /p>

PS Так, я знаю що можна реалізувати все набагато простіше, а самез'єднати контакти TFL і 56
Дякуємо за відгуки по цій темі. Усім добра-бобра.
