Побудова короба з ФІ ~50 літрів і частотою 49 Гц. (Саб частина 5)

/**/ Ось сьогодні дійшли руки і до самого ящика.
З'їздив до Епіцентру (супермаркет будівельний) вибрав там собіматеріал, і одразу ж мені його й розпилили за моїми розмірами. Жсходив прикупив шурупи, і герметик.Герметик купив найдешевший дляшвів, Не бачу сенсу купувати сюди дорогий тому що це так щілиниякщо в друг проявиться замазати і не більше. Ну і в результатіпідсохне і буде виступати як додатковий кріплення))))
Дуже хороша людина Greek-VAZ Розрахуваламені короб під мій динамік. Що він мені дав з чого я все і почавбудувати:Розміри деталей для паралелепіпеда:

> Передня та задня:44 х 37 см.
Верхня та нижня:44 х 40 см.
Бічні:33 х 40 см.

Внутрішні розміри фазоінвертора:
Діаметр:11 см.
Глибина:30 см.
Об'єм:2, 851 л.
Площа отвору:95, 03 см2
Частота налаштування:38, 94 Гц

> Зовнішні розміри фазоінвертора:
Діаметр:11, 2 см.
Глибина:30 см.
Товщина стінки :0.1 см.
Об'єм:2, 759 л.
Глибина всередині короба:28 см.
Глибина — товщина матеріалу короба
Об'єм, який займає ФІ в коробі :2, 562 л.
зовнішній об'єм ФІ - об'єм усередині стінки короба

Підсумки розрахованих даних доступною мовою< br/>
Короб із загальним внутрішнім об'ємом 52, 8 л.(1, 864 ft3)
і чистим:47, 741 л. (1, 686 ft3) загальний об'єм - зовнішній об'єм ФІ- об'єм кошика
із зовнішнім розміром 44 х 37 х 44 см. (верх:37 см., низ:51 см.)
<
з матеріалу товщиною 2 см.
і фазоінвертор з об'ємом 2, 562 л. У коробі, діаметром 11 см. Таповною глибиною 30 см.
з частотою налаштування 38, 94 Гц щодо чистого об'єму та площеюотвору 95, 03 см2

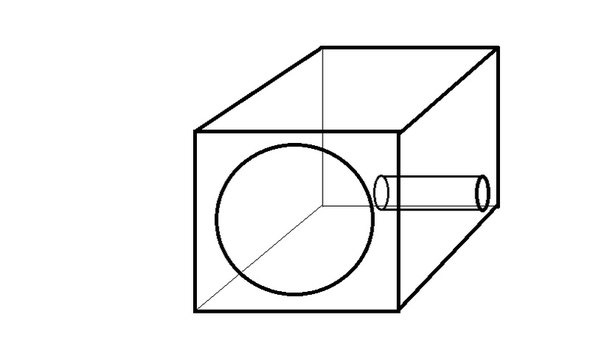

> Ось наочність для мене що мало вийти
Ну, а тепер те, що я створив. Перший мій досвід у будові ящиків)))

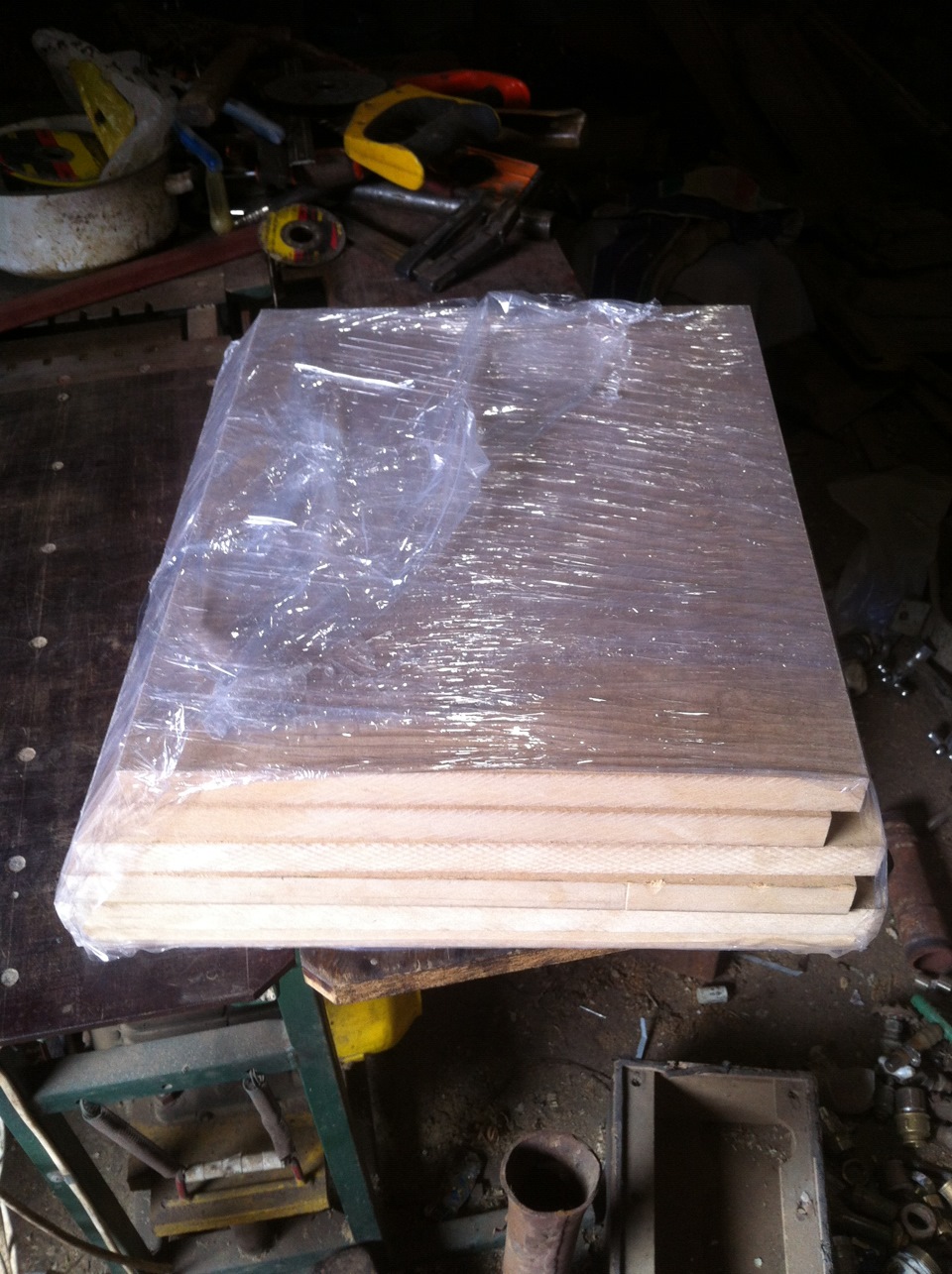

Заготовки які мені напилили

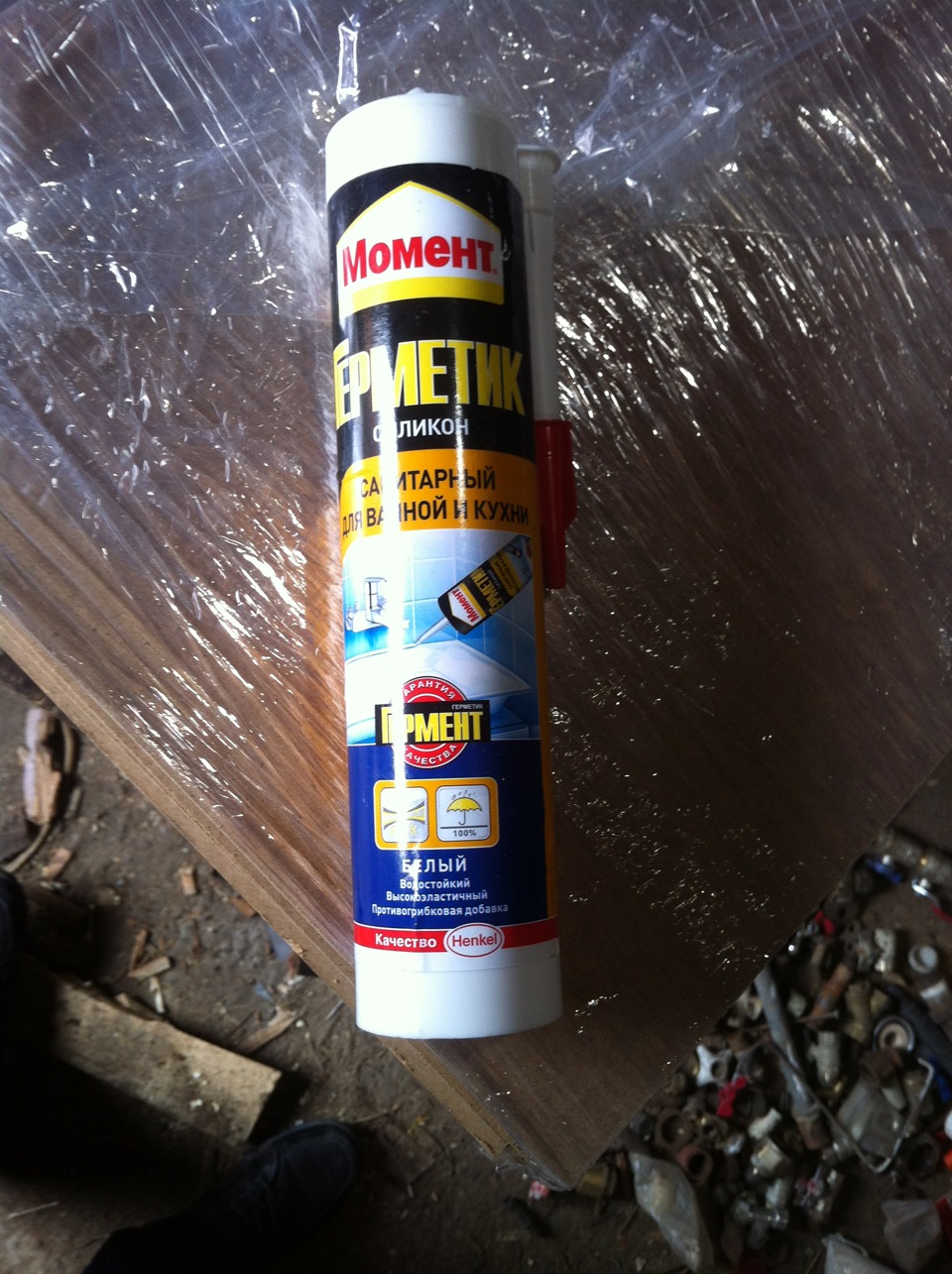

Герметик для швів.

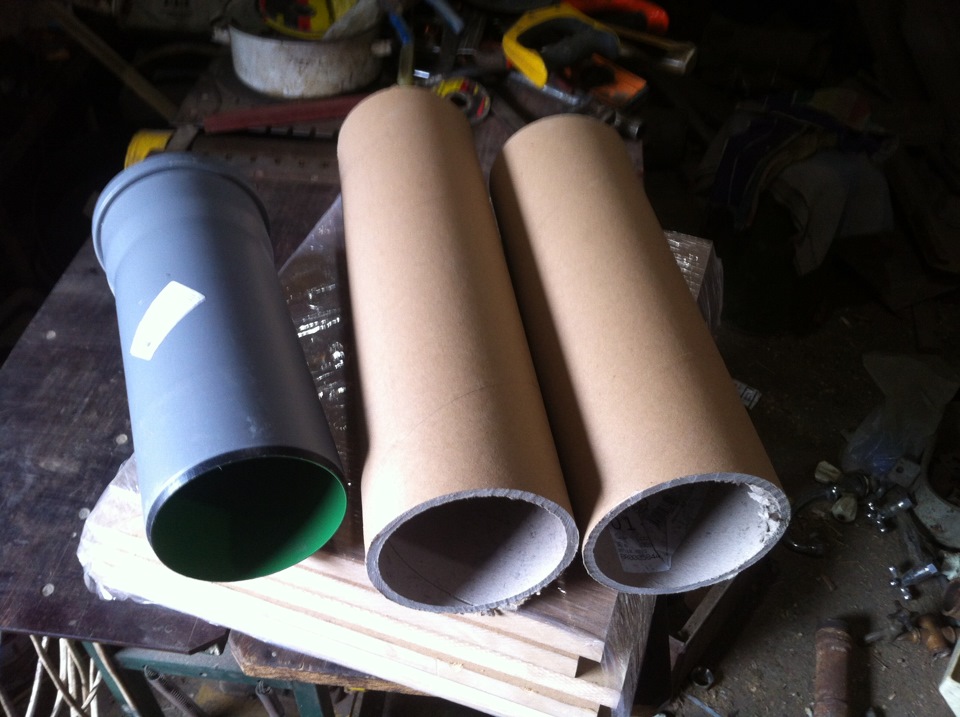

Короб спочатку був розрахований під каналізаційну трубу, але меніще запропонували взяти пресовану картонну трубу, вона за розміромта діаметром дуже підходила. АЛЕ! Коли зробили отвір під ФІ, топровтикали з розміром і ця друба там тупо пролітала як огірок убанку.У результаті все ж таки повернулася до пластику і вона тамвстало ідеально))) Ну і пару витків ізоленти зробили щільний вхід.і 4 шурупи з боків зробили це все зовсім не рухомим Прикладка дощокбез прикручування. Дивимося що б все підійшло ))

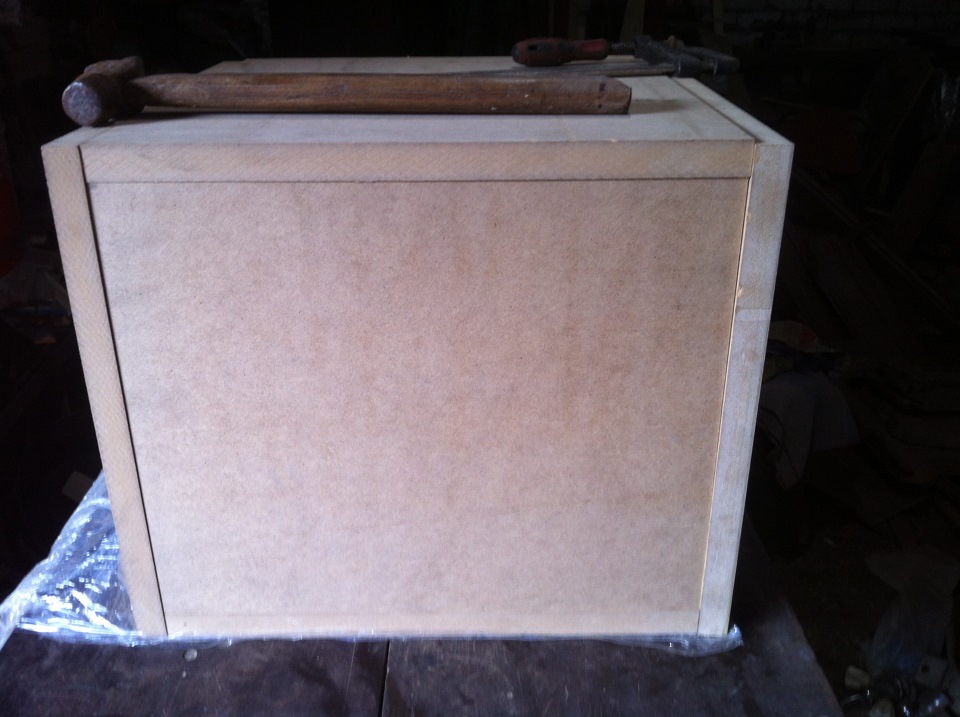

Прикладка 2 Зверху наклав вантажу, а то короб розвалювався ))
Після того як скрутили короб почали розмічати і вирізати отвори підДинамік і ФІ
Незамінний помічник у малюванні кіл )))
Отвір під динамік готовий. Трохи довелося пройтися напилком, а тобули косяки))) Примірка динаміка. Стає як у заводське місце)))
Вирізали і поставили ФІ
Тут видно як я писав вище прогнав ще 4 шурупи що б ФІ там бувнамертво.
А ось так він з боку виглядає))) Терпимо я думаю ))
За допомогою фрези по дереву (вона ж корона) зробив місце підмайбутні клеми для проводів.
Коли скручували короб матеріал по тріскав. У проміжках від отворівдинаміка накрутили шурупів щоб стягнути ці тріщини. Стягнулочудово. Ну і ось власне готовий результат
Ну і ось власне готовий результат 2
Ну і ось власне готовий результат 3
Ну і ось власне готовий результат 4 Під рукою на жаль не було клемі обжимника з цього дроту вивів і ці хріні (не знаю як називаються)я не прикрутив

Природно все прямий як по папері у мене не вийшло.
1 — Дошки не знайшов завтовшки 2 см. Або 1.8 або 2.2 Взяв 2.2.
2 — за розрахунком ФІ повинен увійти усередину на 28 см, а в меневийшло тільки 25.5см.
Тепер думаю чи буде це кардинально впливати? чи не відіграє великоїролі? Допустимо дерево підійде, а ось ФІ не знаю. Може потрібнойого поміняти на довжину? — Попитавши про те які мені на сабпотрібно дроти мені сказали що щоб було добре потрібно 5 квадратів, я такого у себе не нарив і поставив на кожну котушку по 2.5квадрат. Довжина їх виходить не більше 40 см. Думаю на цій відстаніцього дроту вистачить. Якщо ні то скажіть мінятиму.

Висновок:
Матеріал з розпилом — 250грн.
<
Шурупи - 20 грн. 200 штук
Герметик — 25 грн.
Клеми які на стінці короба під дроти або як вони там по 25 грн. =50 грн. І як завжди тиснемо кнопки Подобається і Рекомендую. Самірозумієте що вам пофіг ну, а мені дуже приємно бачити що комусь цецікаво )))
