Задумався я зробити собі інженерний блок. Я не кажу що планую стативеликим майстром чіп тюнінгу. Але для зміни деяких калібрувань іподивитися відразу як реагує машина, це потрібна річ. Та й є у менеідея як відкатати блок.Може пізніше набуду ШДК.Короткий часпокаже.
Для початку я придбав плату у addelectronics.

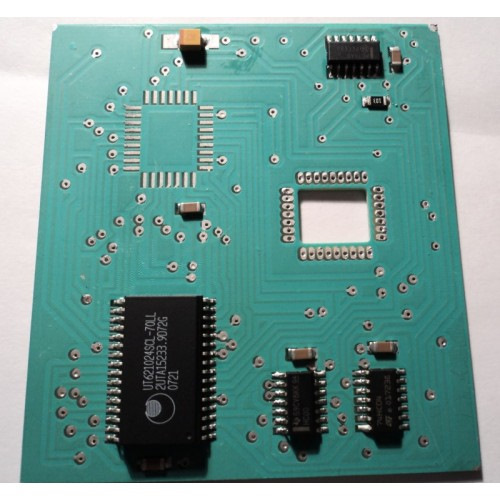

Так виглядає плата на сайті

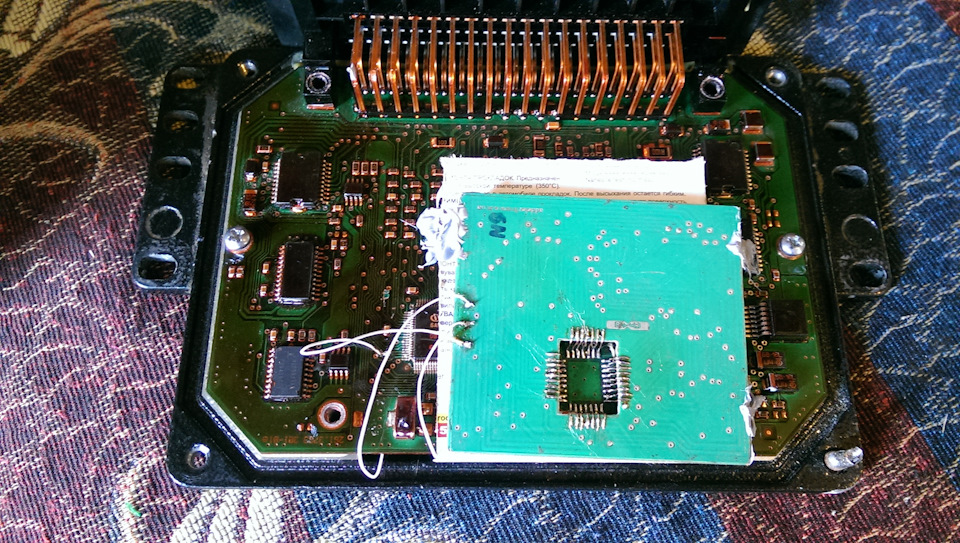

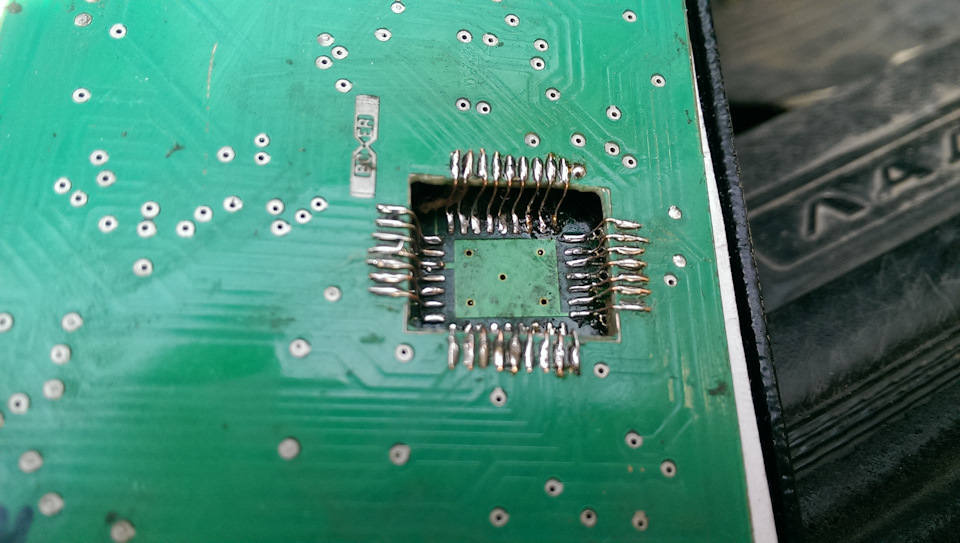

Ось так зробив

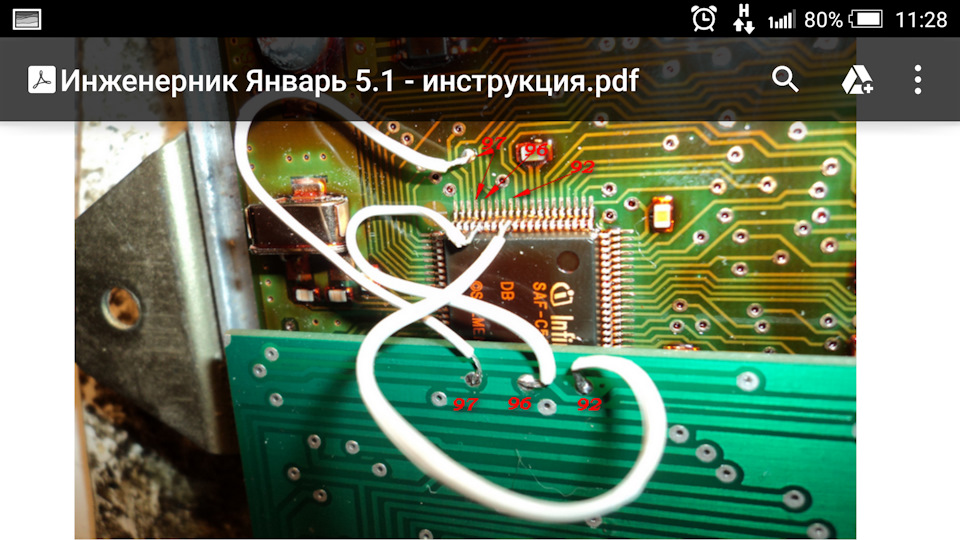

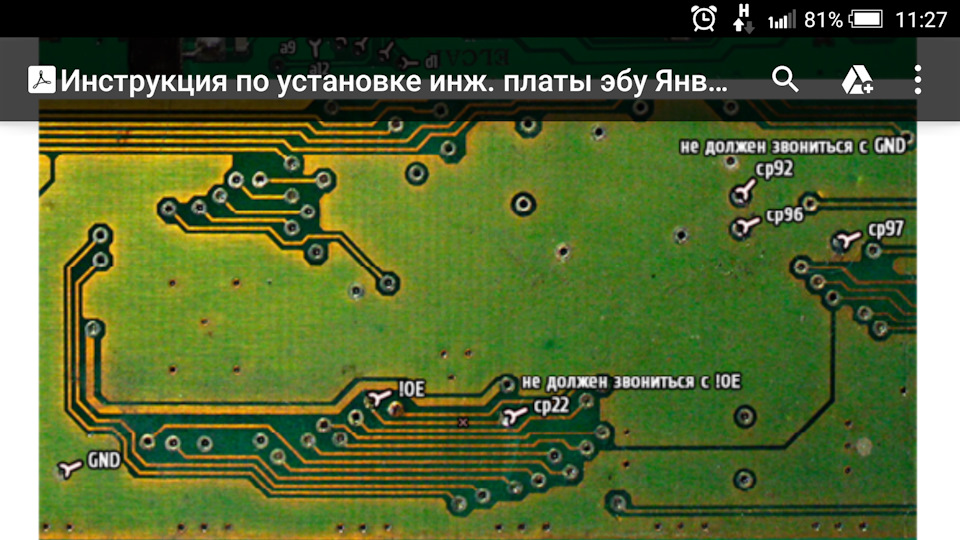

Три проводки які йдуть до процесора я теж зробив інакше.Вінструкції всі три дроти припаяні зверху. Припаяний до п'ятачка наплаті.А 96, 92 до самого процесора. На процесорі. Та й перегрітиненароком теж не хочеться. І знайшов інший варіант. З зворотногобоку на платі є теж п'ятачки до 96, 92 ноги процесора. Я припаявпрямо туди. Набагато простіше і надійніше. Справа вгорі підписаніcp92, cp96
І ще дуже важливий нюанс. На деяких блоках контакт процесора CP92сидить на масі. У мене було так. Вам потрібно там же зі зворотногобоку де проводок паяти будете, навколо п'ятачка обрізати міднепокриття плати (доріжку). Таким чином відокремити контакт cp92 відмаси. Даю точні координати у кого замовляв плату.addelectronics
Людина вона відмінна. На всі запитання відповідає без проблем.Реально приємно працювати із такими людьми. Дякую всім заувагу.
Коментарі13
Чи можу я розібрати компоненти на згорілому блоці і встановити їх на інший мозок? Не могли б ви мені допомогти, будь ласка
Вітаю, де зараз можна купити інженерну плату для Я5.1?
Спробуй звернеться до addelectronics. У нього є сайт. А взагалі я не раджу цей блок. Краще купити m73 або 7,2+, туди нічого паяти не потрібно. І працює цей блок набагато швидше. І відкатка одне задоволення.
січень вже є) у addelectronics вже запитував, він не робить вже для 5.1
Чесно. Краще продай його. Втратиш трохи часу. Але результат буде краще набагато. Я і на 5,1 і на 7,2 катал. Але м73 набагато краще. Функцій неміряно. Прошивається швидко. А головне працює стабільно. А то з тими блоками вічні проблеми.
Дякую, мабуть, прислухаюся до поради, почитаю обов'язково)
www.ecusystems.ru/forum/v…e8e4033c7b5f8262202c36840Ось гілка на форумі. Я реально задоволений.
Засиликонить герметиком все, що бовтається, інакше відводиться в самий невідповідний момент. Потім всю плату залити лаком або уретан71.
Герметиком знизу приклеєно. І герметиком сірим щоб без оцту. Залити лаком не погана ідея. Але я не буду. Багато виробів зробив на звичайних платах, сам виготовляв, і можу сказати точно на 5 років мінімум вистачить.
Тож у нього купував на я7.2 все повний ок.
Що дає ця дороботка?
Доробка нічого не дає просто за допомогою нього можна робити відкат прошивки.
Дає можливо калібрування онлайн. Не потрібно постійно прошивати блок для зміни якогось параметра в прошивці. Поміняв наприклад в прошивці обороти хх, і відразу бачиш як вони змінюються. Ну а що стосується більш серйозного калібрування це не замінна річ.
