Як я перебирав бабку, може комусь буде корисно. Після виконанихробіт включається все чітко і не бовтається. Центру біля аварійки, відключаємо 2 шлейфи ліворуч і праворуч, знизу тисніть на клямки іпіднімаєте вгору на 90 градусів, після чого тягніть перемикач вгоруі він вільно знімається. Верх щоб нічого не вилітало, кнопкааварійки сама вискочить.

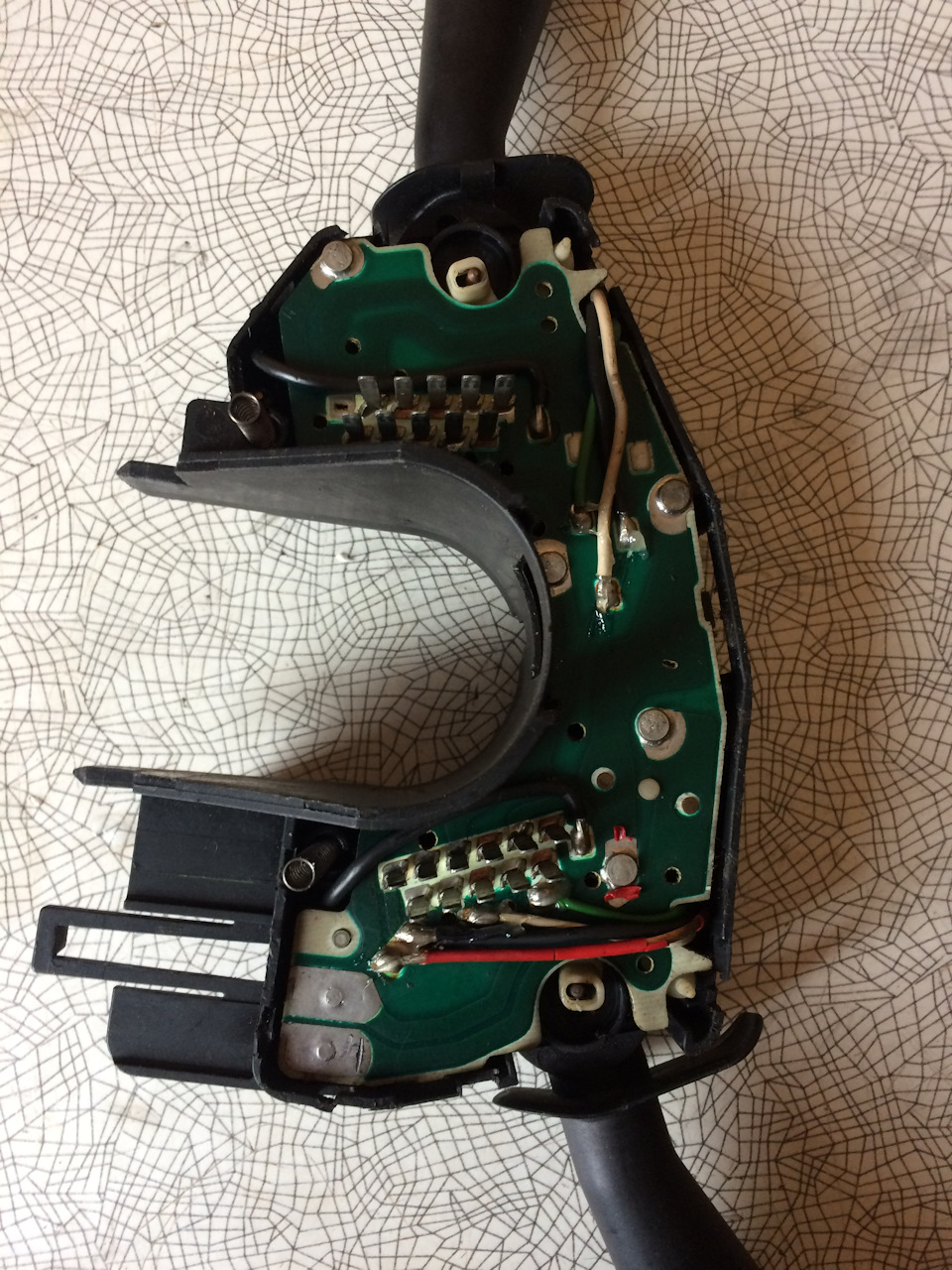

Маємо таку картину фото 1

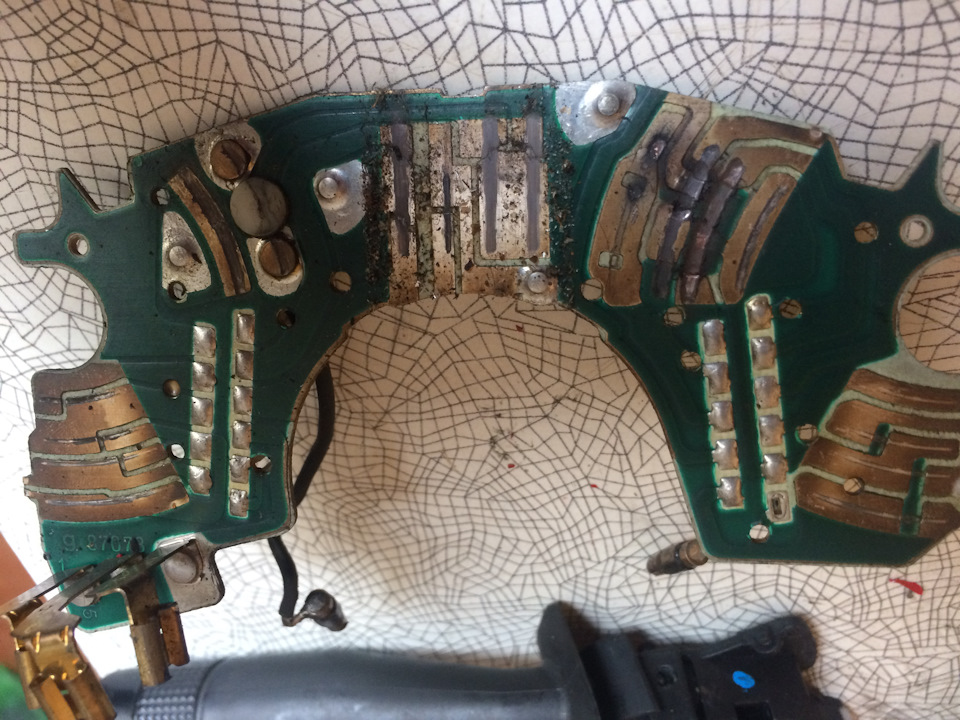

Відпаюємо всі дроти які йдуть у верхній частині, нижні не чіпаємо іакуратно виймаємо плату. Побачив такий жах (фото 2)

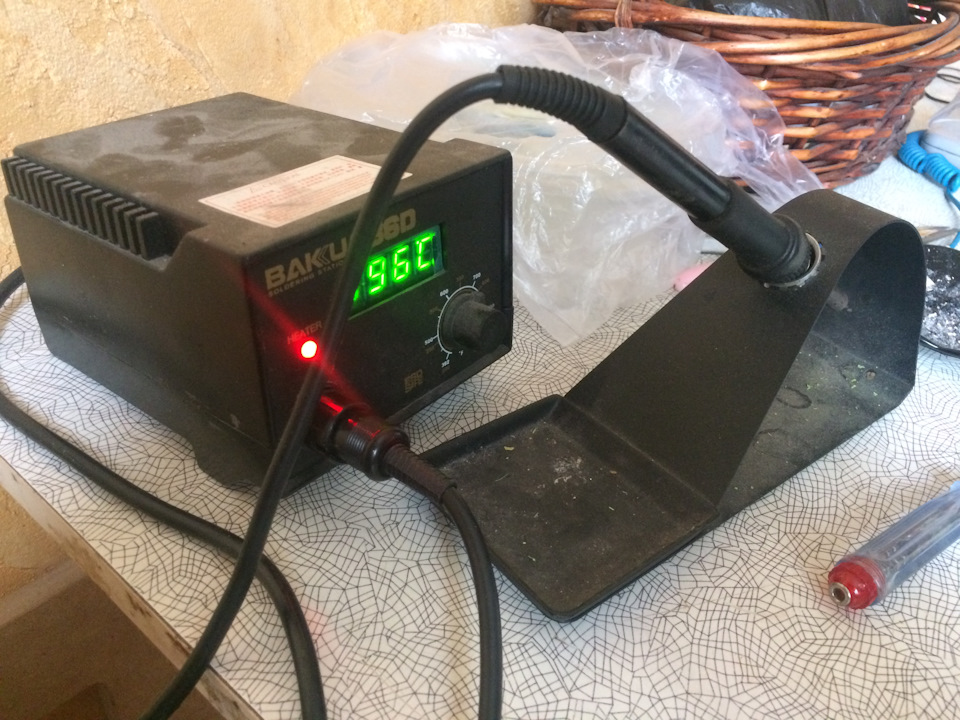

Плата брудна, окислена і місцями підгоріли дороги.Беремо зубнущітку і фейрі і починаємо вичищати, після промиваємо ізопропіловимспиртом для видалення фейрі і сухим феном. Цього використав такийпаяльник фото 3 і професійний флюс відмивальний механік замістьканіфолі. Плата стала як нова.

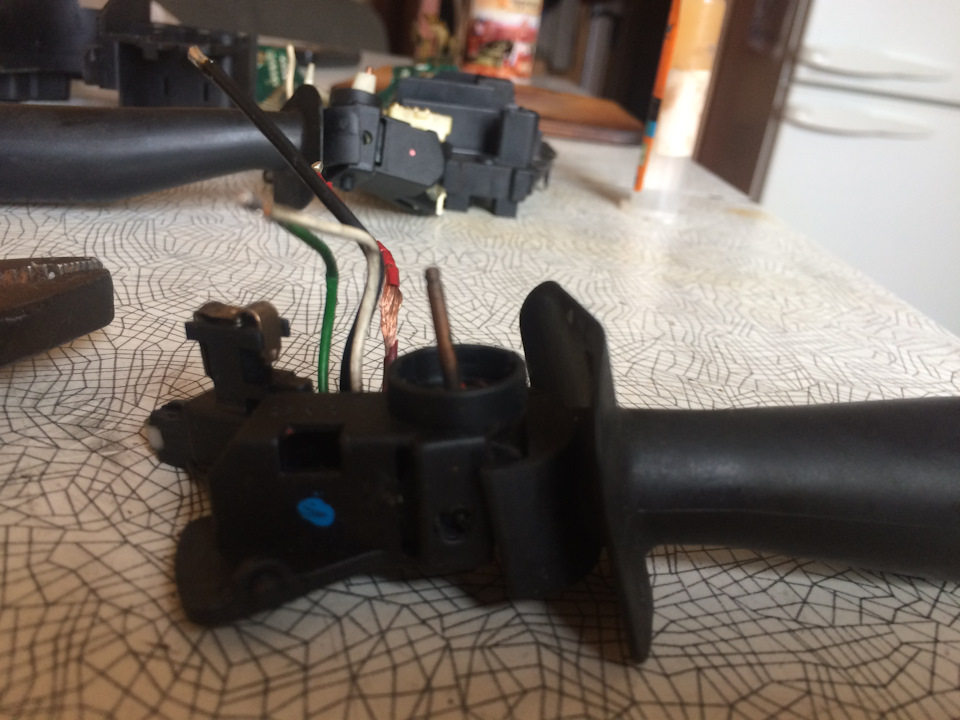

Після знімаємо ручки перемикачів та вигинаємо мідний штир у центрфото 4, це прибере люфт при перемиканні коли глючить моргалька тасвітло.
Після витягнув усі ролики, вони там маленькі із пружинками, і кинуввідкисати в ІПС, посадочні місця очистив спиртом щіткою, змастивусе олією і вставив назад, змастив пружинки. Після цього всезбираємо у зворотному порядку. Працює як нова
