Переробка ліхтарів у світлодіодні (фотозвіт)

Нарешті з'явилася можливість зробити фотозвіт того, як перероблявліхтарі у світлодіодні. І ось, на численні прохання, викладаю що іяк з фотографіями! )) <

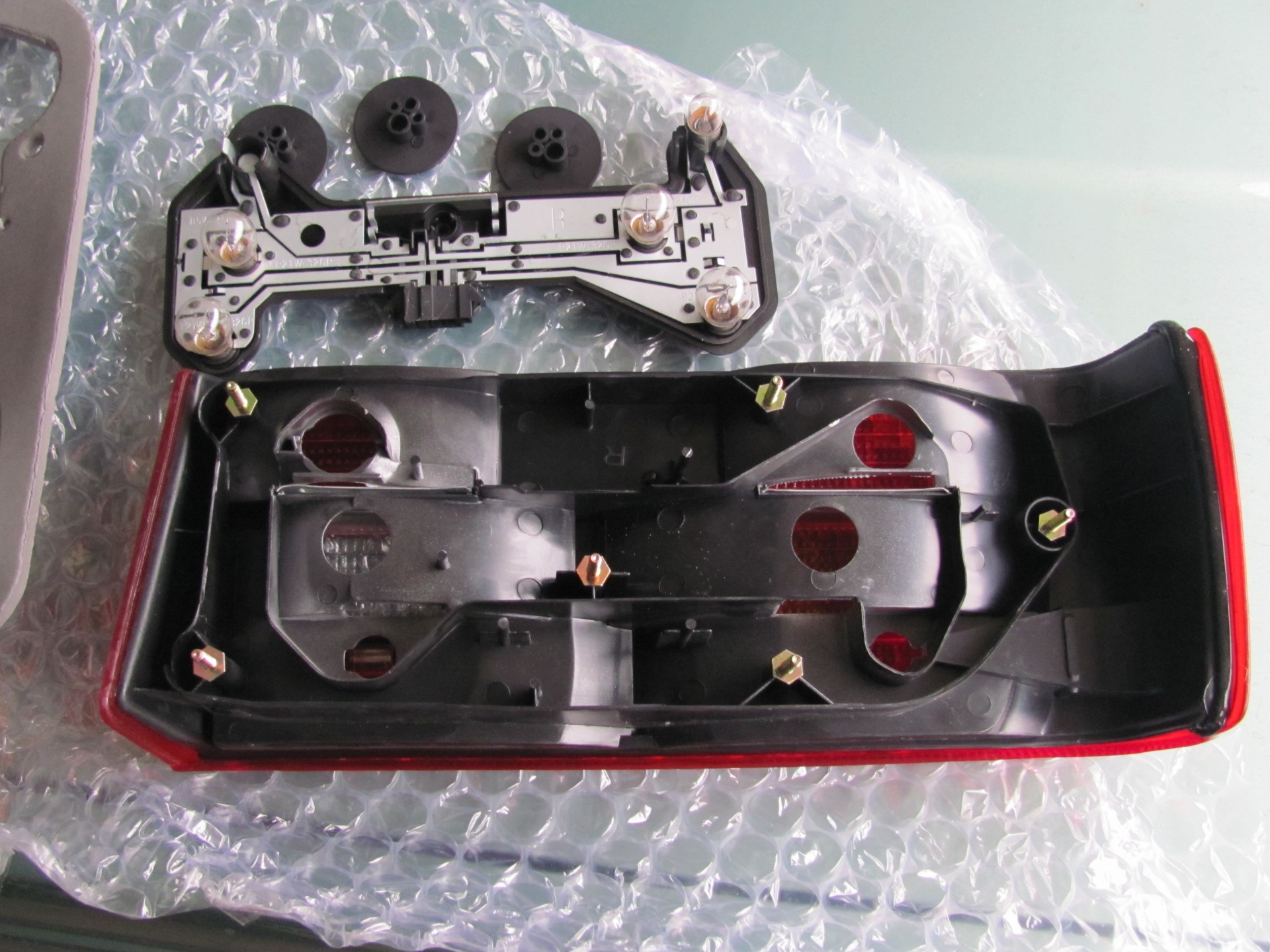

Фото нового ліхтаря до початку робіт

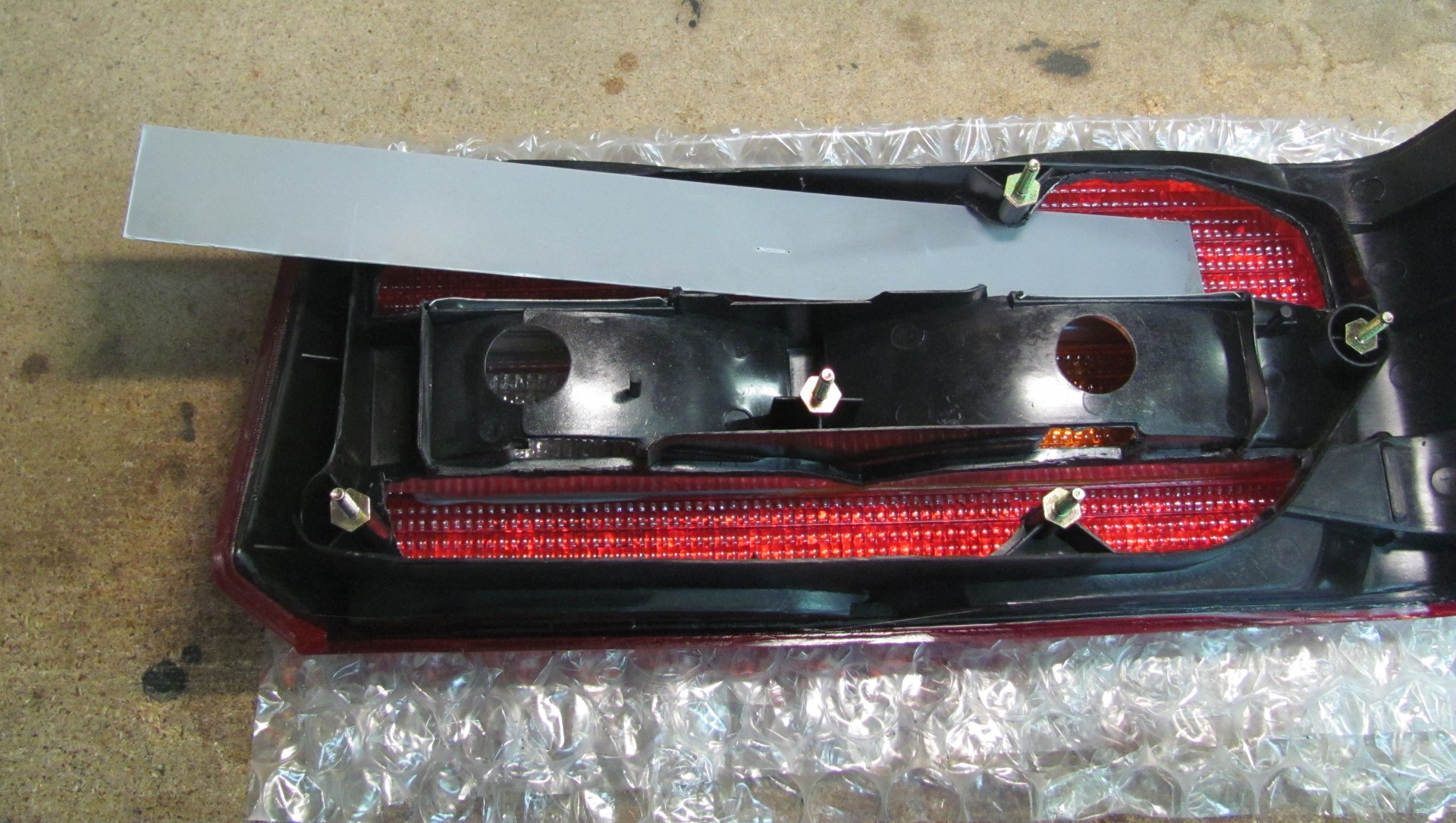

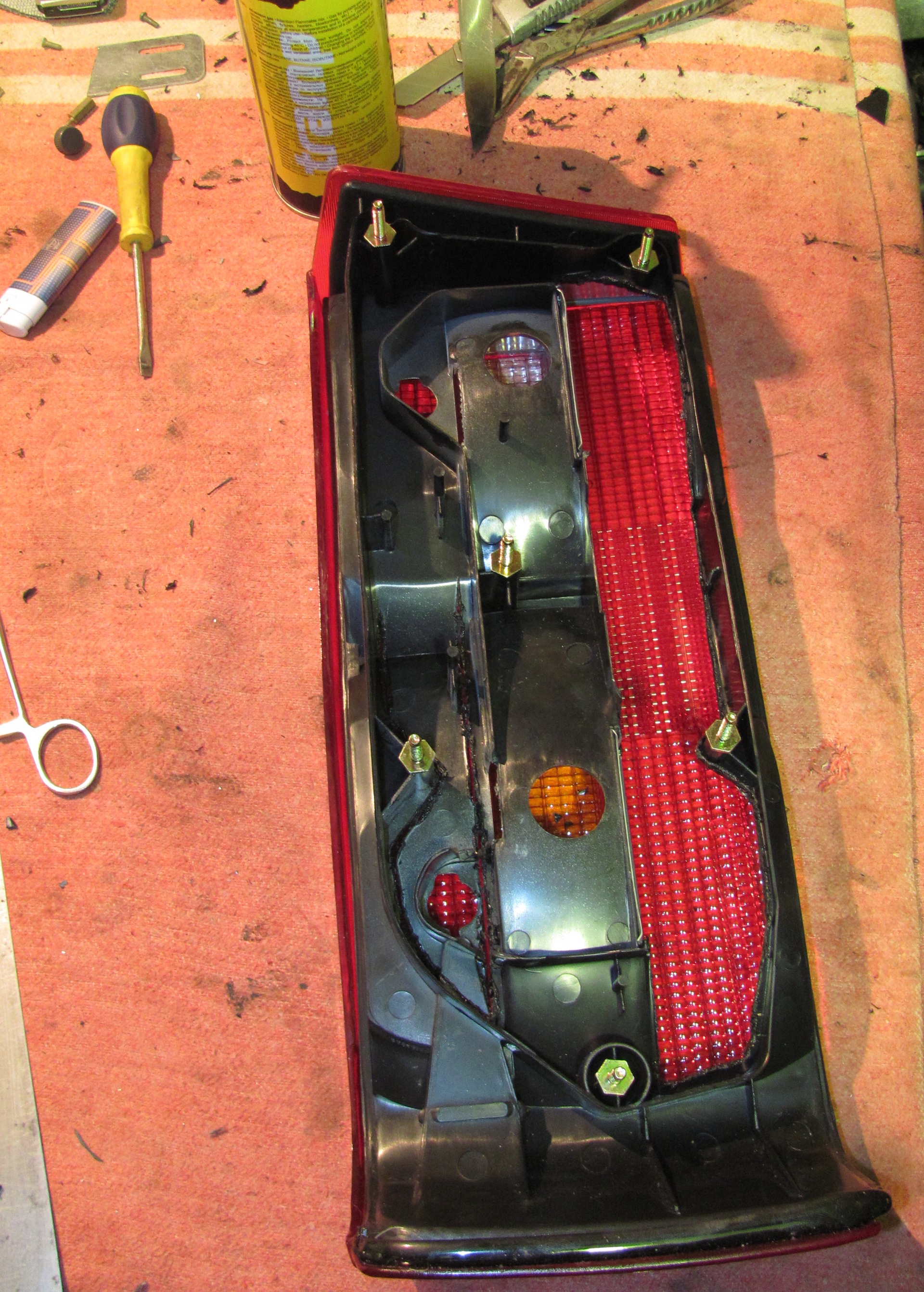

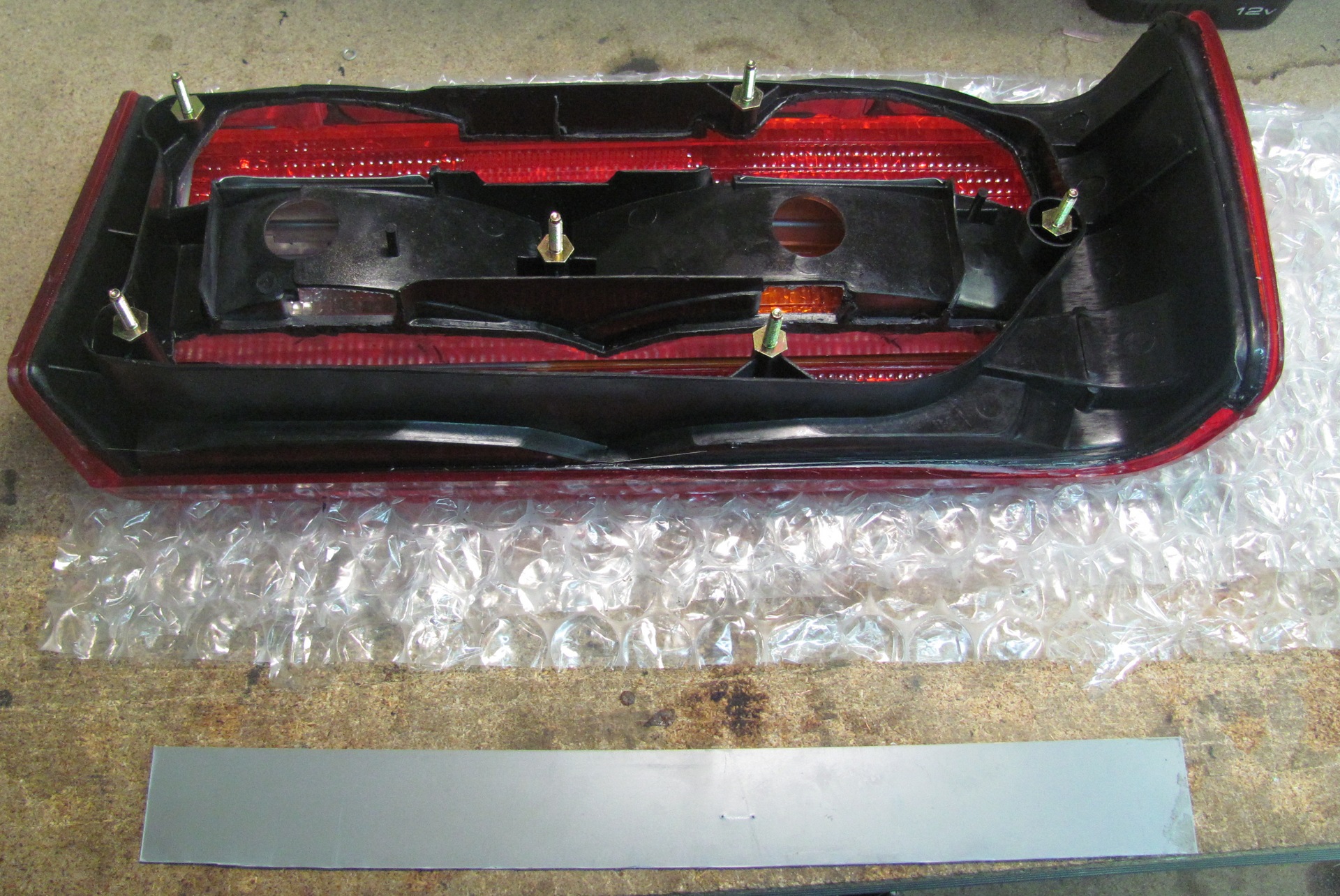

Починаємо роботу з пропилів під вставки зі світлодіодними смугами.все, що відповідає за габарити і стопи в самому ліхтарі. Я бравщільний але гнучкий пластик і нарізав однакові пластини.

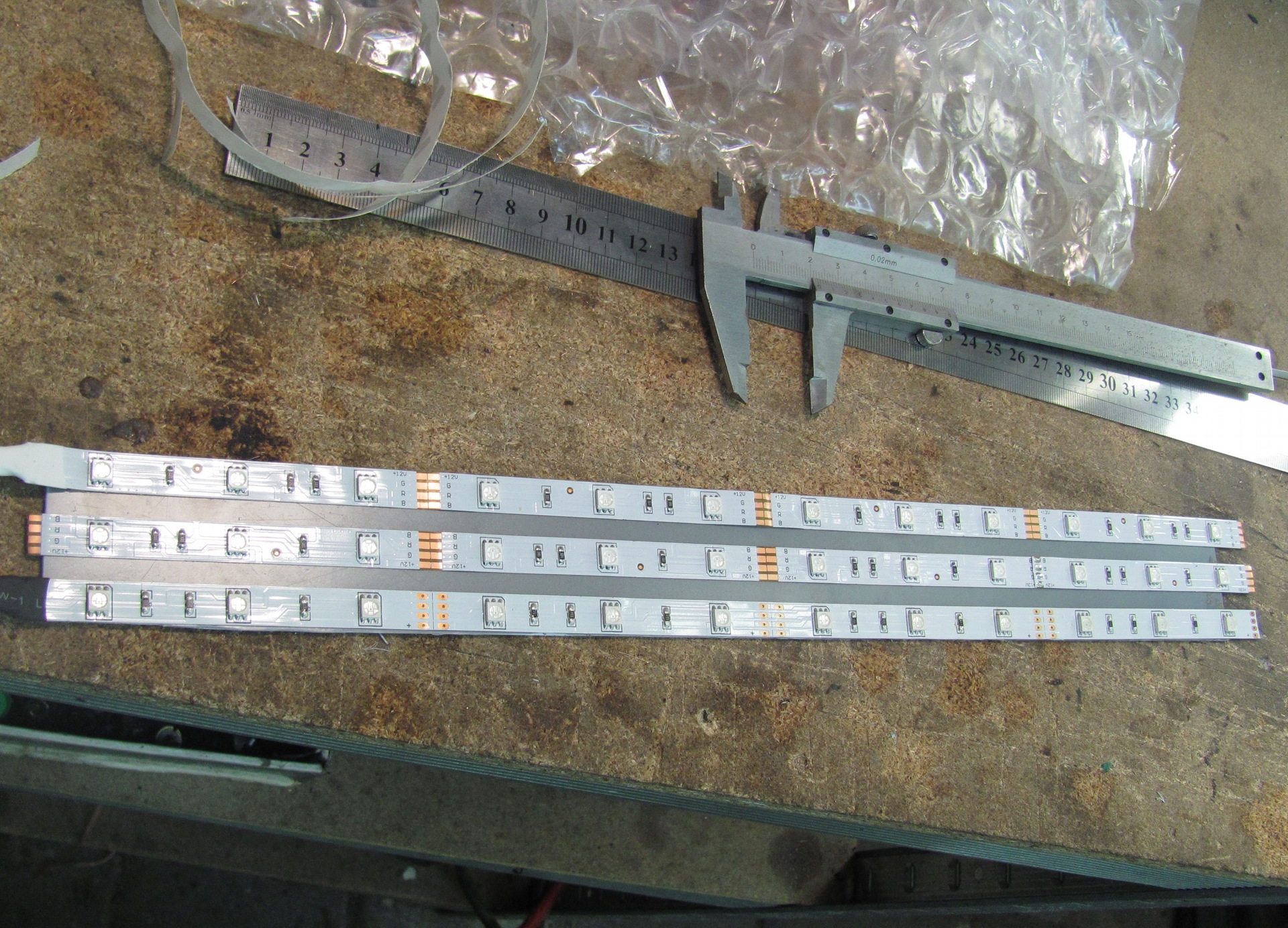

Тепер прийшла черга світлодіодів:Використовував світлодіодні смугиз клейкою основою 3M, які використовуються для підсвічуванняінтер'єрів (найякісніші) і клеїв по 3 смуги на елемент. На 100%герметичний, проклеював жиким гель-клеєм всі контакти та основидіодів. Тепер волога не страшна. Прийшла черга паяння. Підключавусі три смуги паралельно і на кінці роз'єм від ксенону (якісний, зклямкою та гумкою)
Після паяння наклеяв із щільної шумоізоляції 3 упори на коженелемент. Що збільшує розсіювання світла і однорідність свічення.Потім згинаємо і вставляємо світлодіодні елементи в ліхтар. Безбудь-якого кріплення пластини міцно стоять на своїх місцях так якпо довжині ліхтаря влізли впритул. Але для впевненості проклеюємом'якою шумоізоляцією щоб нічого не змістилося. Виймаємо з платиліхтаря лампи габаритів і стопів. Витягуємо з тих же місцьпружинки, які підтискають контакти до лампочок, тому що вони можутьзміститися і замкнути плюс і мінус. Хто вимкнув паяльник, вмикайтезнову! ))) На потрібні доріжки на платі (габарити і стопи)припаюємо роз'єми у відповідь для світлодіоднихелеметнів./p>
Ліхтар готовий для встановлення на машину. Дуже важливо не забутизмінити в стандартному блоці запобіжників 15 або 10 ампернізапобіжники стопів і габаритів на 5 амперні, оскільки споживаннянабагато менше, ніж у стандартної лампочки.
