Привіт
Днями мені приїхала фішка №2 до оптитрону. Настав час йогопоставити.
< 1. Переконайтеся, що у вас дві фішки підходять до оптитрону (удеяких фішка №1 з араба не підходить до оптитрону, у мене все сталояк рідне. Фішку №2 потрібно докупити. Щоб не кохлитися, такоюголкою можна дістати піни з фішки №1 і нормально підключити фішку№2.3. Планка перед панеллю тримається на кліпсах, я звичайно їхзламав, тому краще прикупити кілька штук "кліпси"
4. Ключ на 10 для клеми, викрутку хрест і трохи ізоленти або джгутидля створення порядку у проводах.
5. Стікери (або ізолента) і ручка для того щоб позначити коженпровід зі схеми (ар1…ар24)
Приступимо.
<

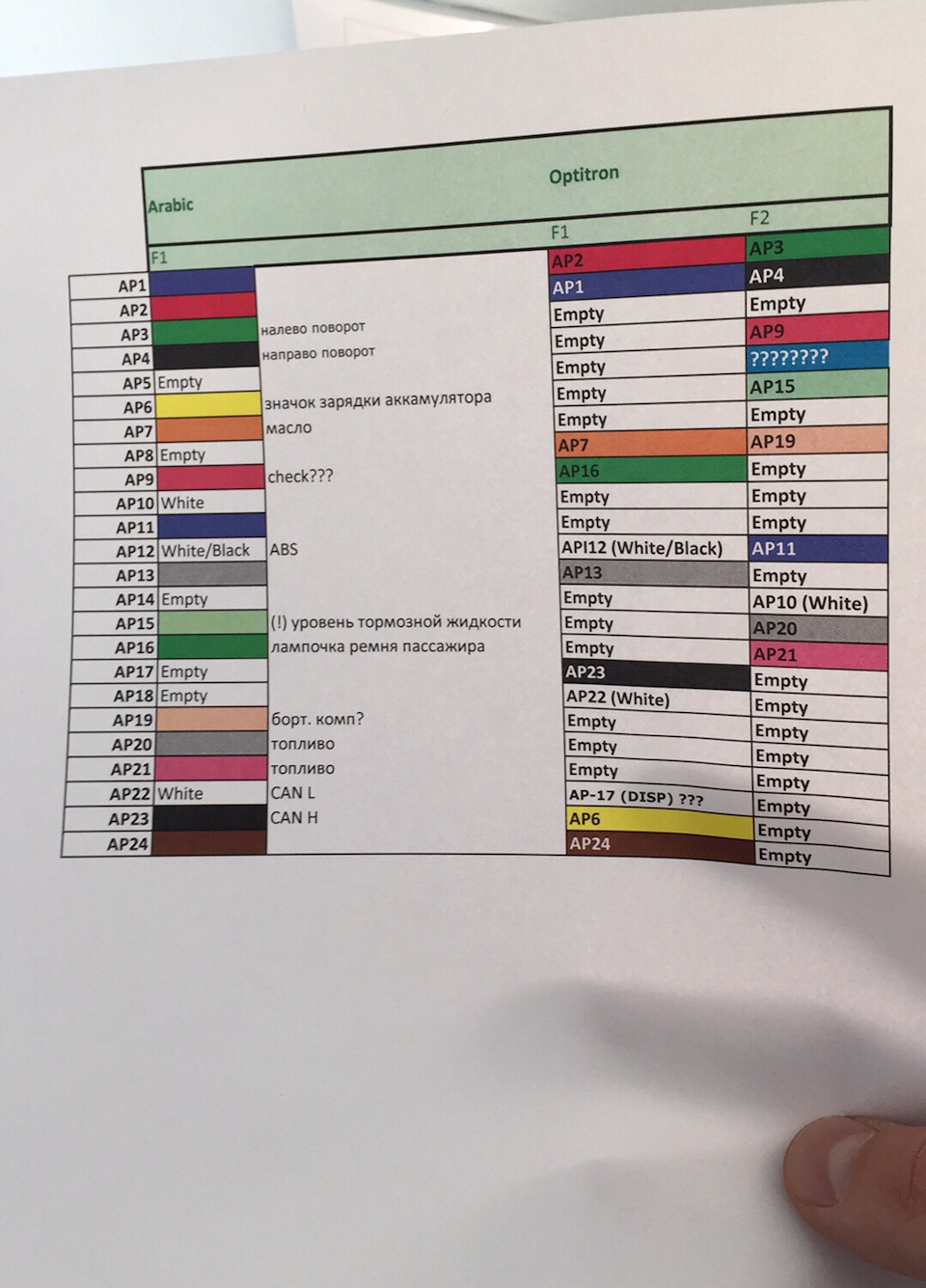

1. Схема, зібрав з того що знайшов на форумі camry forum.Дякую всім тим, хто до мене по шматочках це збирав.
колірна схема

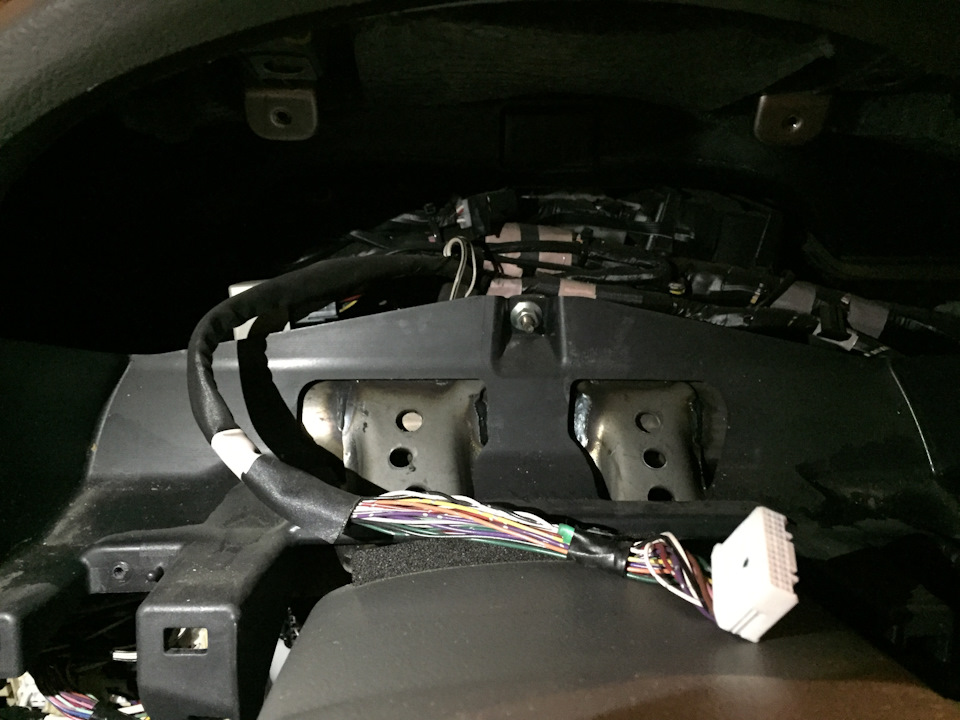

2. Знімаємо стару панель

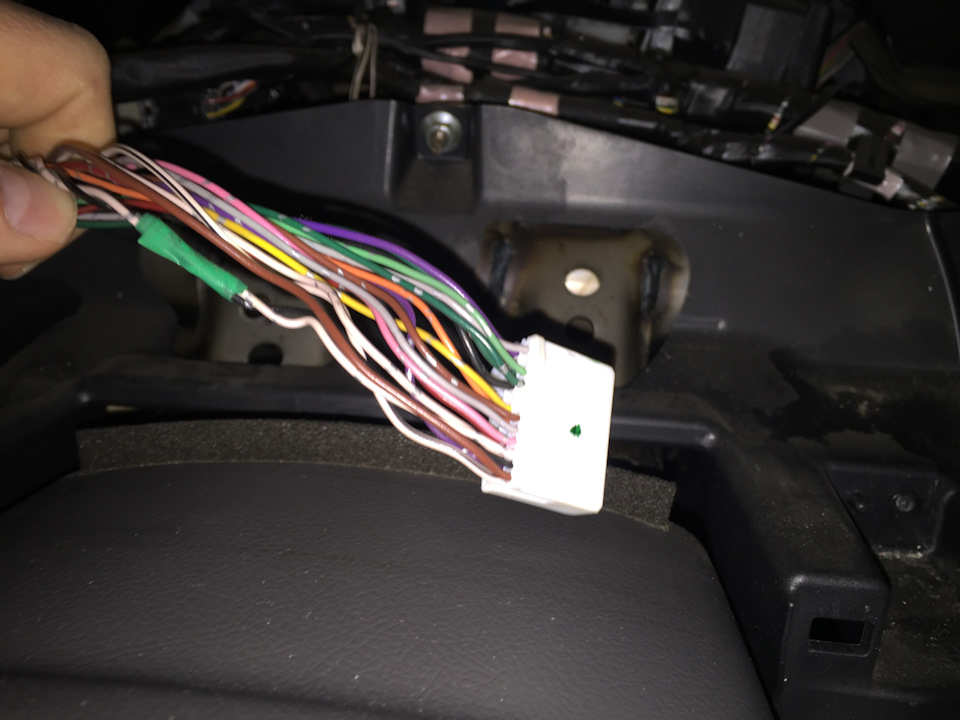

3. Бачимо фішка №1
фішка №1
фішка №1
4. Позначаємо всі дроти стікерами (ізолентою) з підписомномера. Я цього не зробив, тому 4 рази знімав панель.! будьтеуважні, кольори можуть не збігатися зі схемою (на схемі білий, а у мене рожево-бежевий, помаранчевий та коричневий майже одногокольору), саме для цього потрібно позначити стікерами (ізолентою)кожний дріт, а далі вже за номерами підключати за новимпорядком.

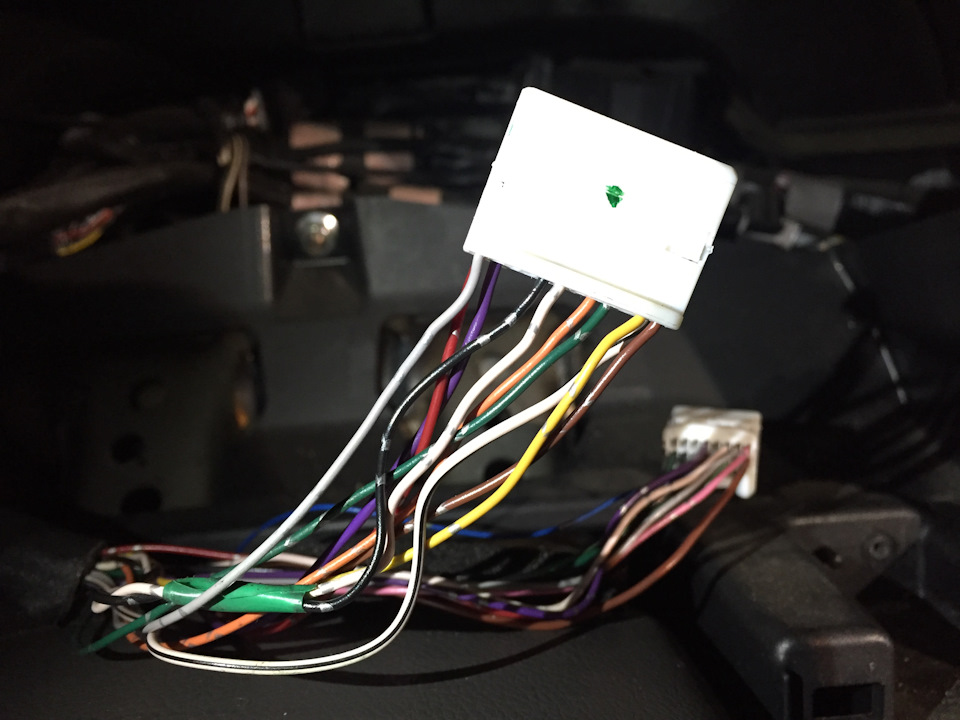

5. Беремо голку і дуже обережно дістаємо кожен пін, почнітьіз верхнього ряду, нижній тоді піде легше. Згідно зі схемою, підключаємо всі ті ж дроти за новим порядком і отримуємо фішка №1 —верх

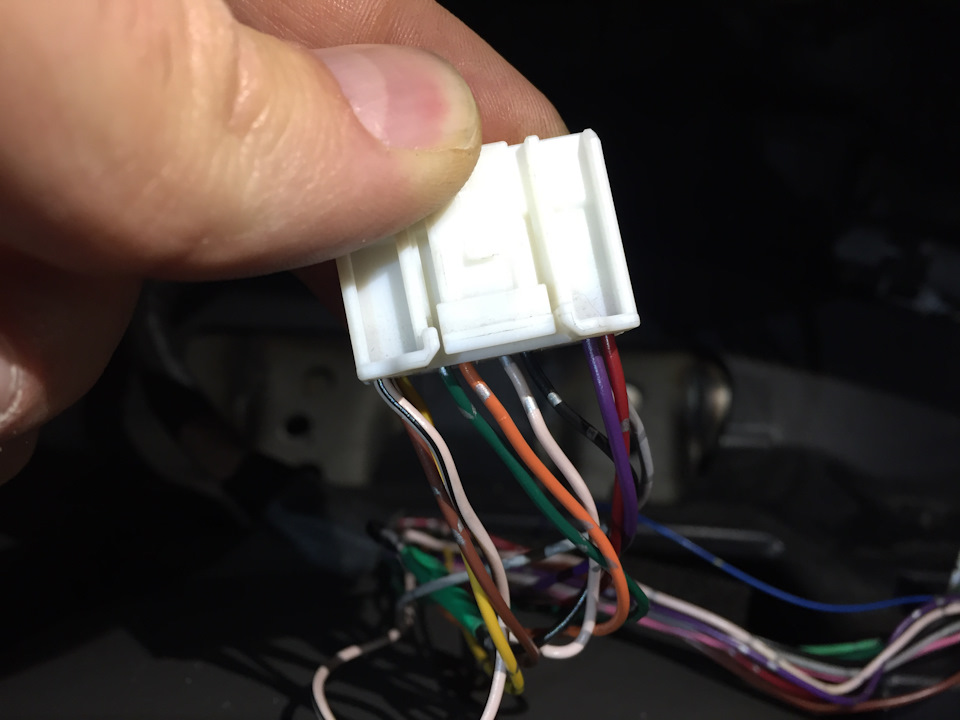

фішка №1 — низ
фішка №2 — верх
фішка №2 — низ
Збираємо все у зворотному порядку, радіємо. Не буде працюватипісля встановлення:
1. Круїз контроль. Лампочка горить, але не їде, потрібно будедивитися, або тягнути додатковий. Провід або правильно підключити вкермовому конекторі. За схемою там має бути провід у Ф1-22, але вмене поки що порожньо.
2. Мультяшки. Колишній власник встановив важіль КК, шлейф тамультяшки, але не підключив. Поки що після заміни нічого не працює, але це справа часу.
3.Комп'ютер на панелі приладів поки працює в дефолтному режимі, оскільки немає можливості переключити (див. П2):Якщо піти заінструкцією, то підключити зовсім не складно (1- 2ч часу) і завартістю 70$ оптритрон + 150 грн (6$) фішка №2., 4а розбіркапанелі поправила =) )
PSS:тут можна купити комплект фішок
www.ebay.com/itm/07-09-To…ksid=p2056016.m2518.l4276
1. Велика - 90980-12554
2. Маленька — 90980-12553
Update 2 за схемою підключення:
docs.google.com/file/d/0B…list_api& filetype= msexcel
Коментарі19
Дякую за інформацію!
Від праворукого європейця панель підійде (83800-33A50) чи тільки від ліворукого брати треба (83800-33A30)?
Праворукий європеєць це як 😀? А взагалі не знаю, якщо чесно, я просто шукав європу, 2.4, оптитрон
Праворукий європеєць - це ірландець. І англієць.
Привіт, скажи будь ласка, ти свою епопею із заміною приладки на Оптитрон переміг повністю? Кнопка Disp з керма перемикала бортовий комп'ютер? Буду вдячний за допомогу)
Привіт. Звичайно, все працювало окрім клімату, у мене був кондиціонер просто
У мене Арабка, зараз уже поставив Оптитрон, поміняв шлейф, вкинув круїз і кнопки. Працює все, крім Кнопки Disp, тобто бортовий комп'ютер не перемикає зовсім. Електрик вже все по третьому колу знімає і продзвонює, F-22 піном на шлейфі підключені, кноп...
Ось сидимо ламаємо голови, зустрічав інформацію про провід AP-17, але наскільки я зрозумів це те саме, що і провід від 22 піра фішки 1 до 3 піна шлейфу. Є у Вас ваші записи/ та установки. Розумію, що багато часу пройшло
Привіт, не підкажеш номер панелі? від праворукого європейця підійде 83800-33A50 або 83800-33A30?
Я думаю, що так. Свій номер панелі не знаю, не дивився 🤦♂️ Знаю тільки, що Європа 2.4 обсяг
Підскажи що зробив що б круїз заробив?
Потрібно дивитися конкретно в чому проблема. У цьому бортовику наступний запис ✌🏻
Дякую, прочитав.буду капати.просто до заміни оптитрону у мене працював круїз а тільки що поміняв і не працює, індикатор горить а круїз на працює(
А ні, у мене по заводу не стояв. Думаю потрібно подивитись чи є помилки і тоді вже копати
У мене теж не стояв, купив на аліку, їх і поставив за дві хвилини тільки індикатор на панелей не горів, оскільки стояла арабська, у мене GL. , шукатиму
Дивно як він працював якщо індикатор не горів на старій приладці. А не працює швидше через те, що приладка оптитрон не отримує сигнал швидкості. Чек горіти не буде, потрібно сканер читати
Сьогодні заїду перевірю, але обід теж помилок не знаходить
Все зробив)по не знанню, виявилося що круїз працює на передачі D.а я їздив на 4)
Навіть не знав за таке 🤷🏻♂️
