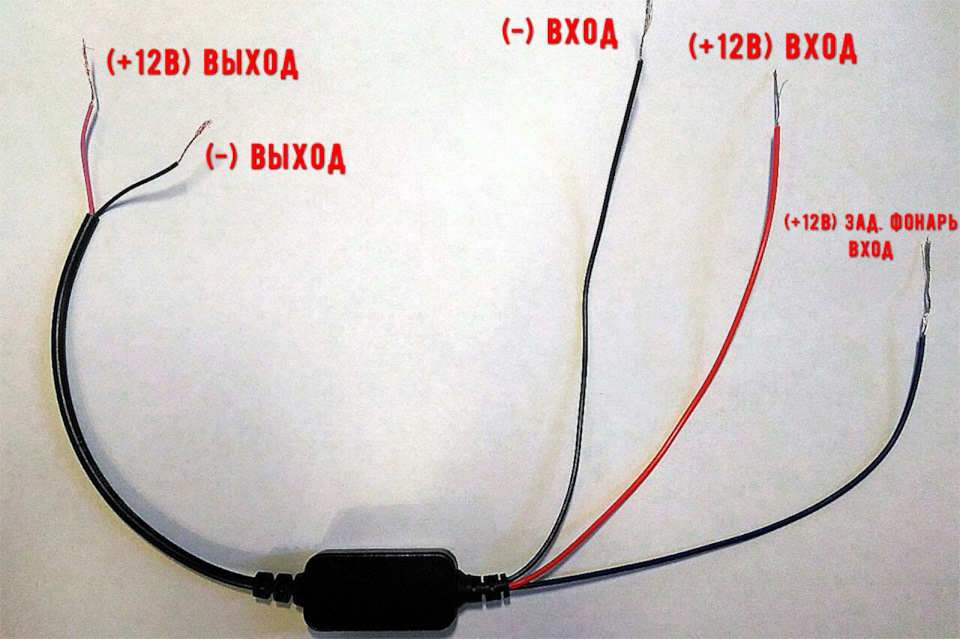

Синій дріт від реле на синій дріт ліхтаря заднього ходу (+зх)Чорний з реле на коричневий ліхтаря заднього ходу (-) Червоний наплюсовий провід з тюльпаном (+ACC) — інший кінець у штекерперехідника і на + магнітофона в адблоці
От і зважився на встановлення таки камери за місце парктроніка…
— не дуже горів бажанням колгоспити не рідний парктронік та йдірявити бампер.
Але щось потрібно робити тому що дружина то їздить :) а бампершкода ))))
Було прийнято рішення замінити магнітолу на RCD 330+ і відповідновстановити до йому камеру.

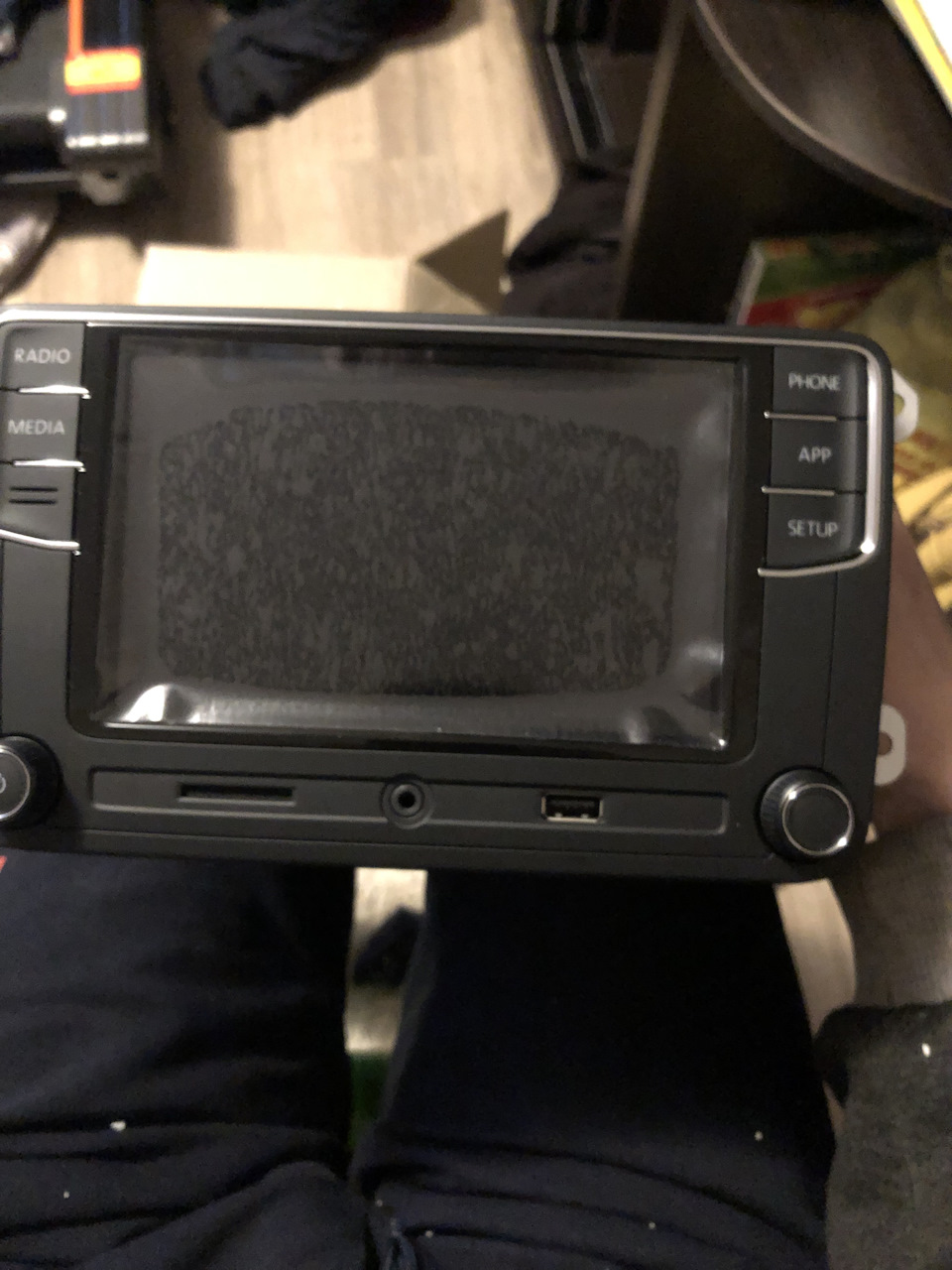

Ось він (новенький, гарненький)
«Покуривши» форуми драйви і тд було прийнято рішення встановитисамому … не пошкодував, нічого складного./>
1)Зняв обшивки (багажник, боковину багажника, пластик який закриваєпороги, трохи пластику під кермом, і боковушку на переднійконсолі.
2)Камеру купив яка встановлюється замість оригінального відкриваннябагажника, власне зняв стару поставив нову.
3)Підключив згідно зі схемою

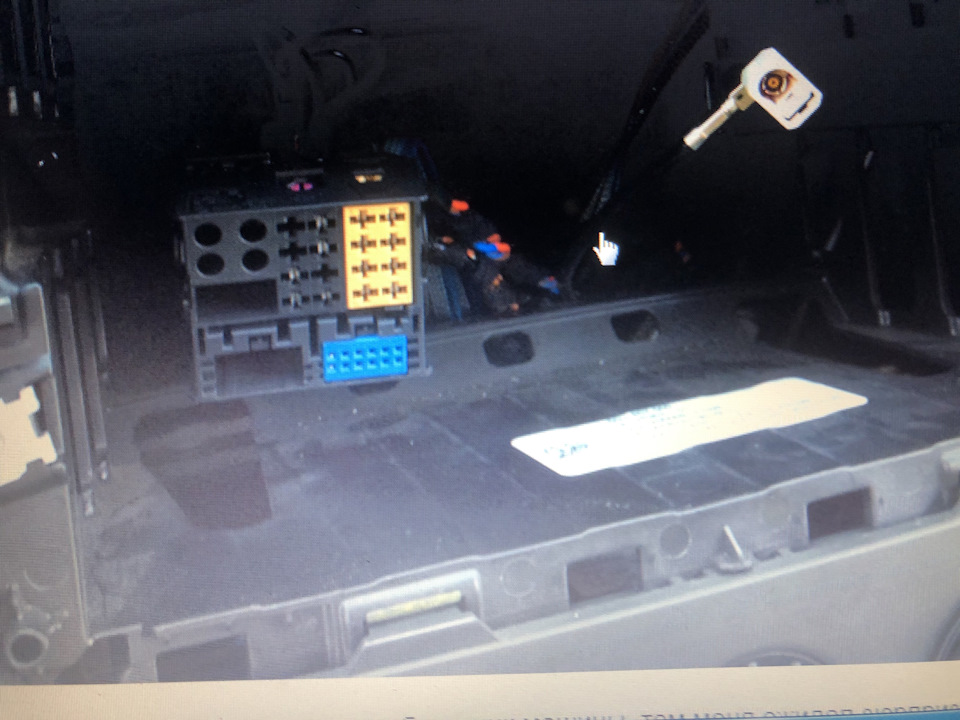

Старі фішки все викидаємо з адблока і туди ставить новий синій якна фото
4)Проснув кабель від реле до магнітофона
5)Все підключив
6)У «Васі» включили (у 56 блоці в 3 байтах 6бітах галочку напідключення камери )
7)Збираємо все на місце і насолоджуємося ))

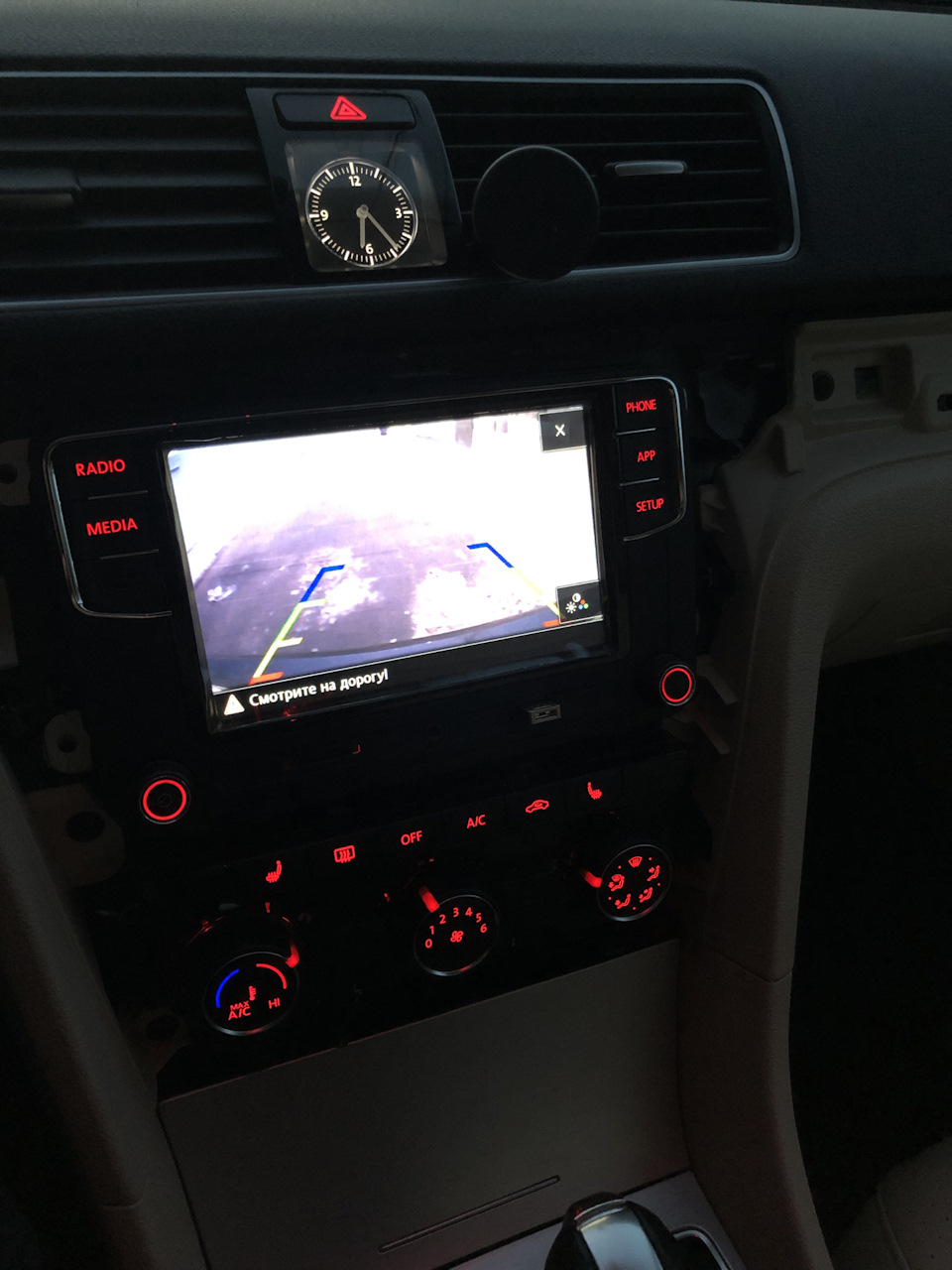

Камера працює :)

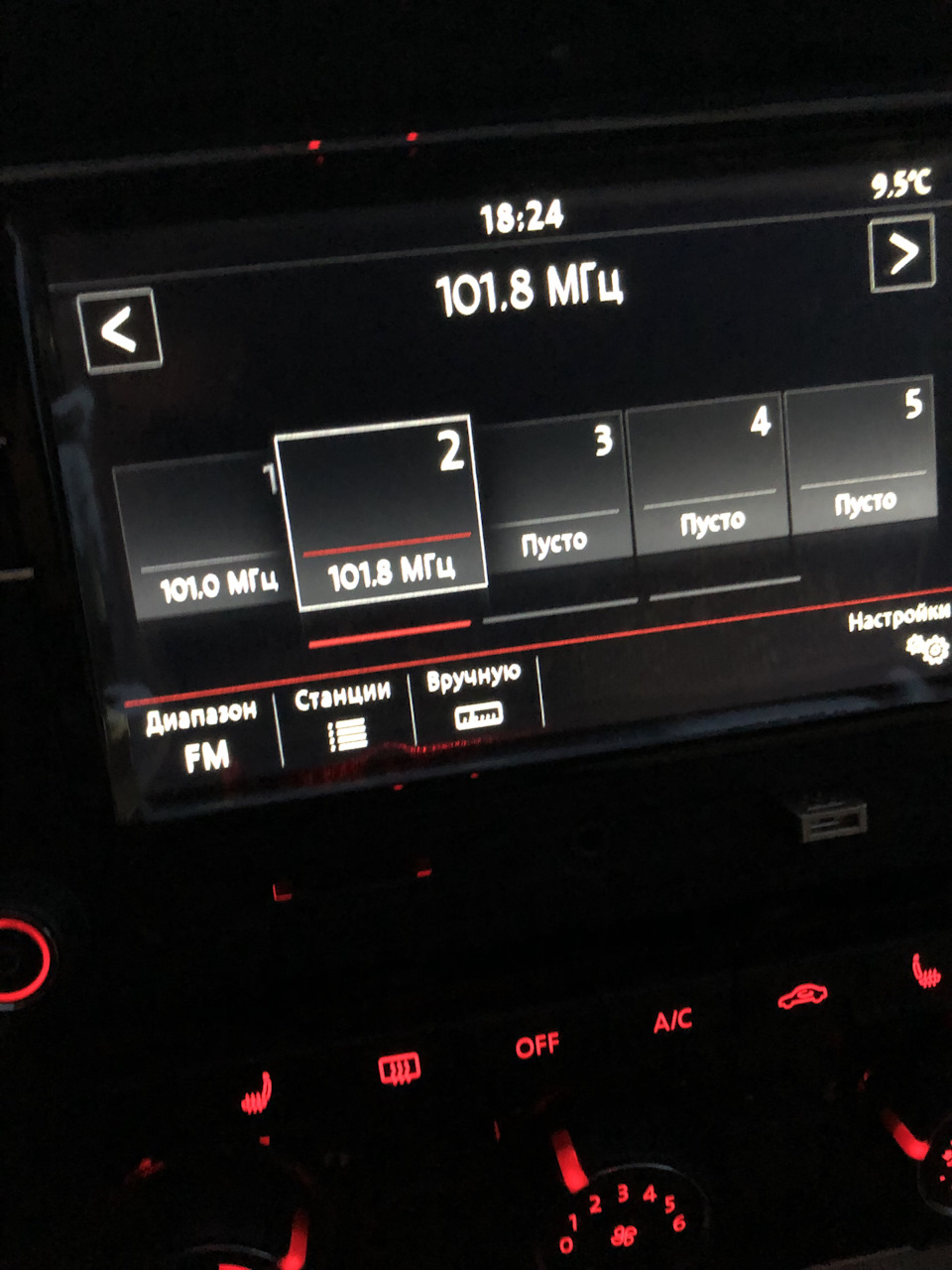

Бонусом і наші хвилі підтягнулися )
<
АндроїдАвто, МирорЛінк та КарПлей поки що не тестував на повну, алевсе працює.
