Warning! Все що ви робите зі своїм автомобілем - робите на свійстрах та ризик. Є небезпека пошкодження електроніки або, навіть, займання та пожежі. Якщо не дружите з паяльником, краще звернітьсядо фахівців. Час на роботу йде приблизно 1 день (купівля, пайка, установка). Я робив так, щоб не потрібно було різати рідну проводкуі можна було за бажання все повернути назад.

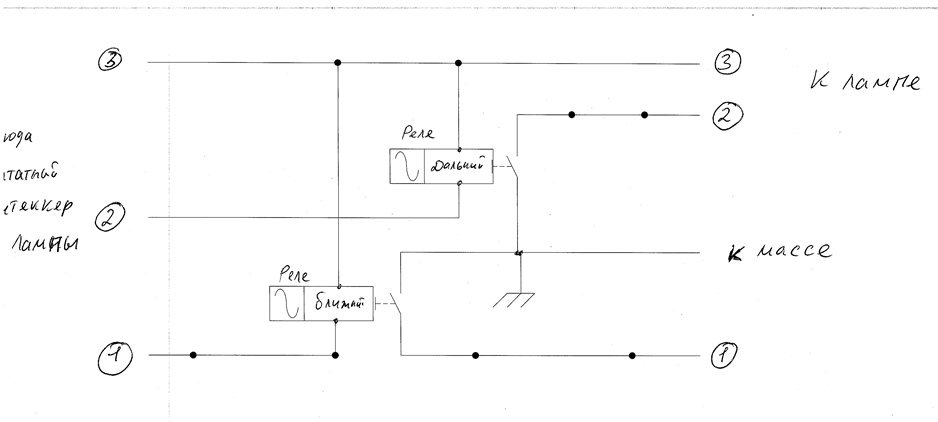

Схема установки релюшок.

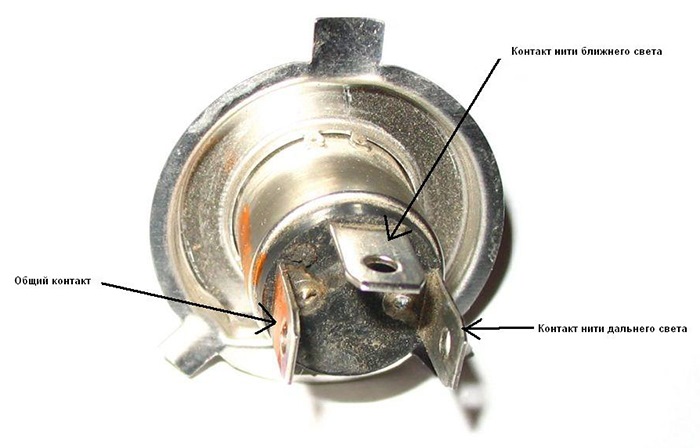

Контакти на цоколі лампи h4:
У нас в авто до спільного контакту постійно підключений плюс (№3 насхемі), а перемикачем комутується маса (подається до контактуближнього №1, або далекого світла №2). Отже, що нам потрібно:
<
1. Реле 4-контактне 12V на 20А або 30А - 4шт. (по 2 реле на 1лампу, на ближній та дальній)
2. Колодки для релюшок - 4шт.
3. Провід багатожильний мідний в ізоляції — метра 2-3, мабуть, вистачить.
4. Клеми під болт М10 обтискні для цього дроту - 2шт.
5.Роз'єм H4 (тато) - 2шт.
6. Роз'єм H4 (мама) - 2шт.
7. Термоусадка для ізоляції місць паяння.
8. Чорна ізолятора :-)
Я також купив 2 запобіжники на 15А і гнізда для них. У машині вжестоять запобіжники на світ, але зайві, мені здалося, не завадять.Ставити запобіжник у схемі слід у верхній провід (№3, плюс).

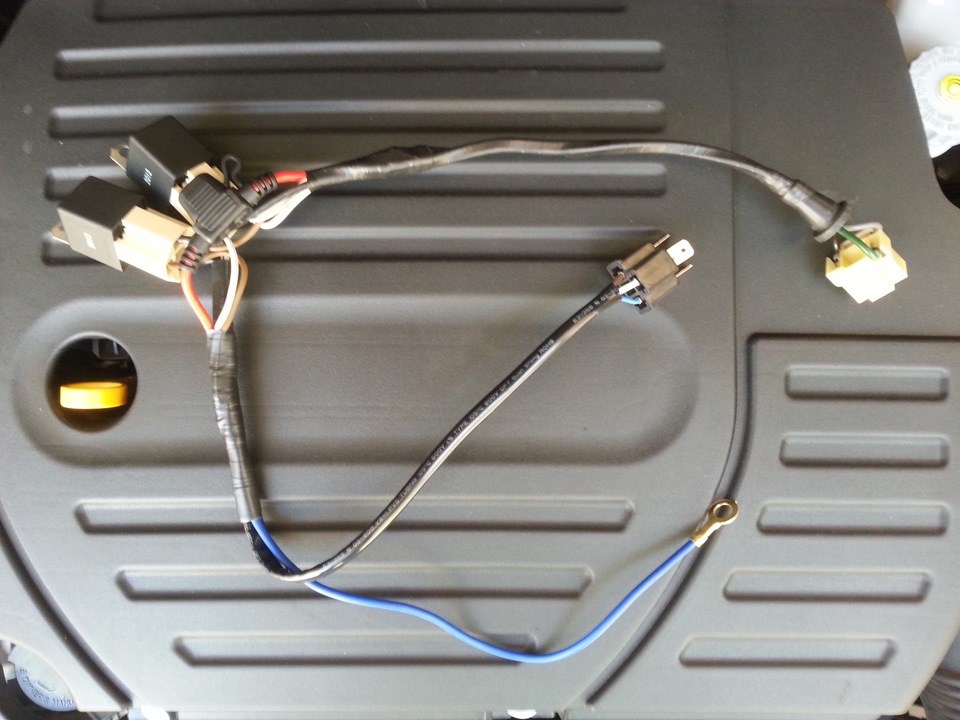

Приблуда для однієї фари

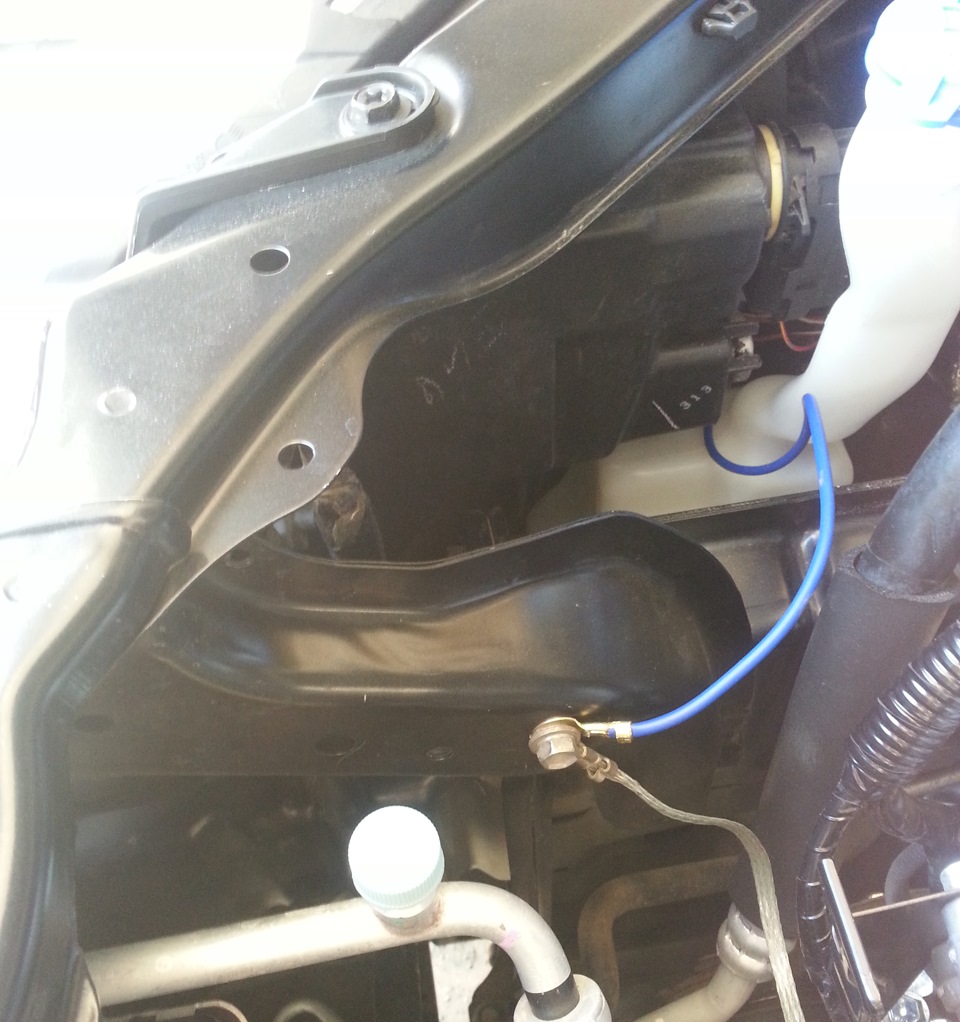

Довги лапок для зручної установки:ті дві, що йдуть до колодки фариі до фари — по 25см, та нога що з клемою — 40см.Як підключати думаюзрозуміло:в чорну колодку восьминога включаємо роз'єм для фарисексика, білу - підключаємо безпосередньо до лампи. Провід з клемоюкидаємо на болти маси. Кріплення маси для правої фари (синійдріт):

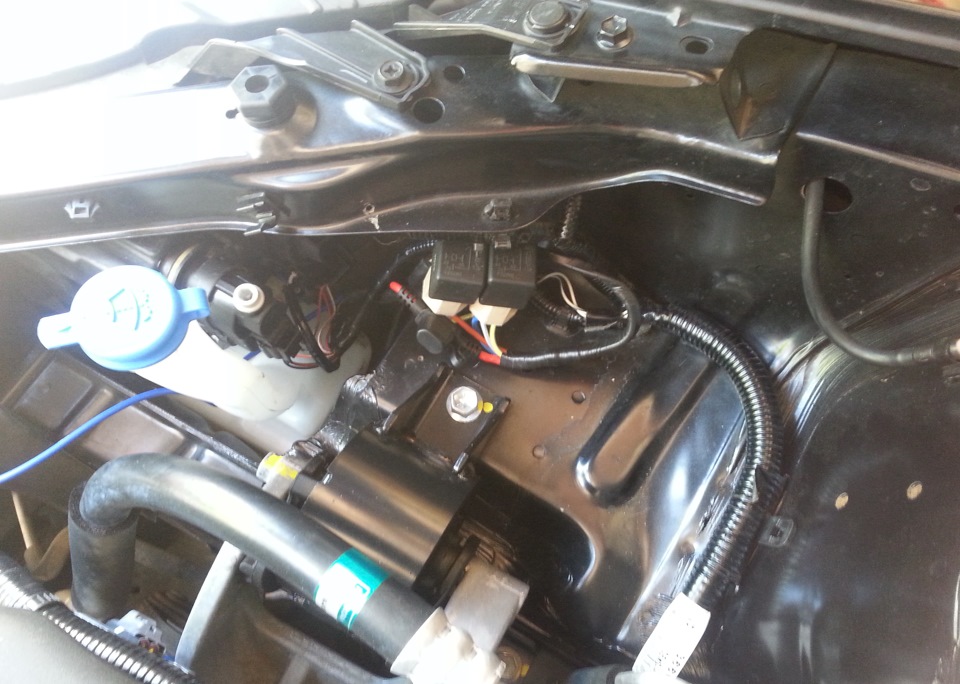

Ось так хомутами прикріпив релюшки для правої фари:Мені буловажливо закріпити їх вертикально, щоб волога стікала з нихвниз.
Точка маси і місце для релюшок лівої фари:Готово, можна ставитилампи потужніше. Тільки не спалить фару чи рефлектор надтопотужними лампами — тепла виділяють, будь здоровий!
"готово, можна ставити лампи потужніше. Тільки не спалить фару чирефлектор надто потужними лампами — тепла виділяють, будьздоровий!
"готово, можна ставити лампи потужніше. Тільки не спалить фару чирефлектор надто потужними лампами — тепла виділяють, будьздоровий!
