І так розповім трохи я вам про повний пересвіт прибоки своєї вектрина світлодіодне підсвічування як самої приладки так і стрілок.
Спираючись на запис бортжурналу ось цієї людини WMAvatorhttps://megadriver.org за цим посиланням У чому дуже йому вдячний, максимально докладно описав Може щось я додумував своє, природнонамагався все докладніше сфоткати, щоб іншим було легше ізрозуміліше, буду радий якщо комусь знадобитися.
Запасся я радіодеталями :
10 шт-червоних звичайних світлодіодів для стрілок 3мм 1, 8-2, 0вольта зі струмом 20ma вони йдуть, брав прозорі;
> 1-шт кренка L7812 (12-вольтова ) видає на виході заміряв 12, 1вольта, щоб світлодіоди довше жили;
1-шт діод 1N4007 на вході кренки теж для захисту;
< 1 метр світлодіодної стрічки SMD 5630 (на ній 60 світлодіодів)брав холодну білу 10, 5-12, 5 люмен начебто так, ще й залишилося;
1-шт термоусадка 2-чка;
2-шт резистора номіналом 400 Ом 0, 25 ват це коли два червонихсвітлодіоди для покажчиків температури послідовно підпаювали, і двачервоні світлодіоди. Для покажчика палива теж послідовно паяв резюк400 Ом;
2-шт резистор 300 Ом 0, 25ват це на стрілку спідометра і тахометрапо три світлодіоди послідовно з резистором;
1-шт KIT Набірник радіоелементів для регулювання яскравостіпідсвічування від 0-ля до 100% фото додаю. Іде з платою і схемкоювсе дуже просто.
Всі фото в один пост не влізуть, так що розіб'ю на кілька ну щоббільше фото
Ну якось так …
<
Тільки не забув віддячити https://megadriver.org/cars за шкалиприладки ті що вони мені зробили, дуже швидко якісно і великийвибір і ціна 200 гривень, дякую їм велике

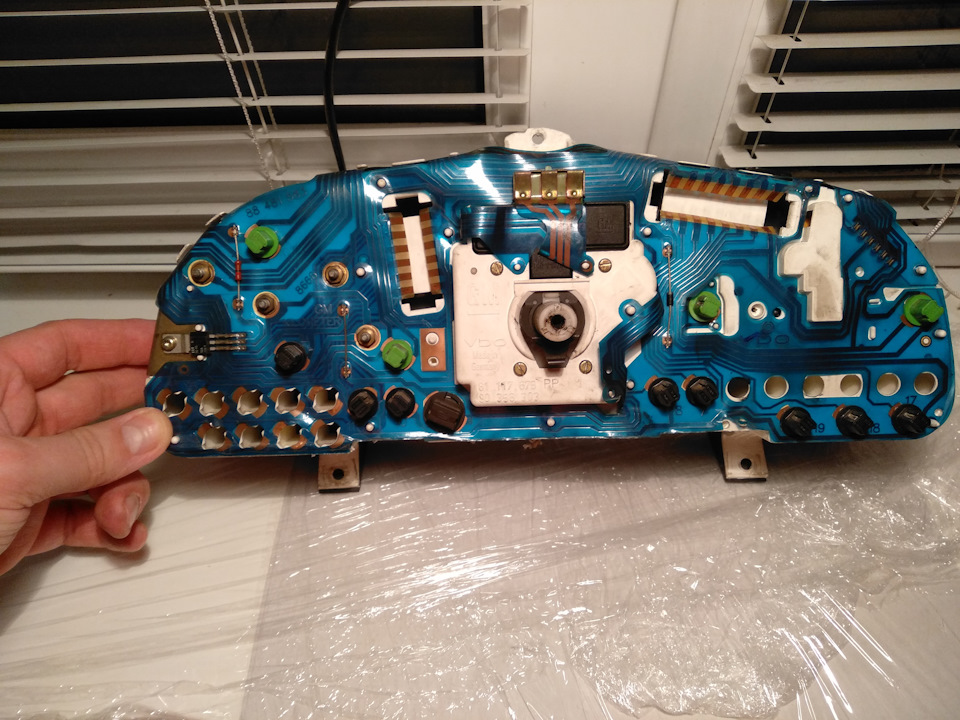

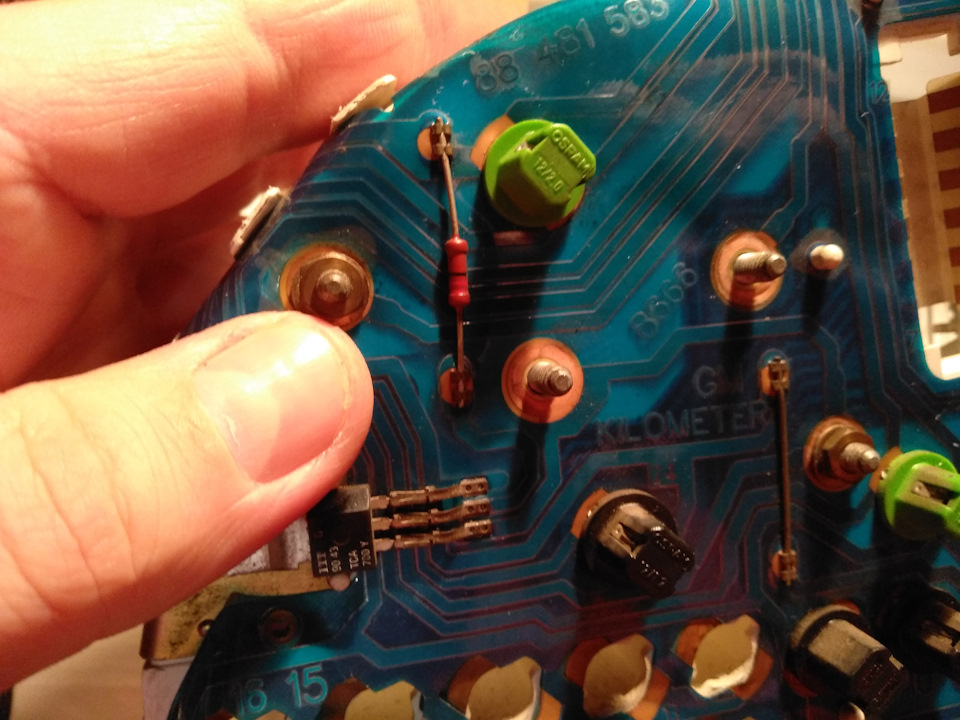

Вигляд ззаду прибирання походу з датчиком швидкості можна БКпоставити
Зняв фіксатори стрілок сфоткав щоб потім правильно їх поставити.Все одно правильно не вийшло стрілка тахометра і спідометра брешутьале можна виправити (якщо будете знімати фіксатори робіть це вгоризонтальному положенні приладки, а то стрілки під вагоюпровисають нижче і коли їх знімаєш оска повертається трохи назад цемої домисли), ну а вказівники температури і палива стануть

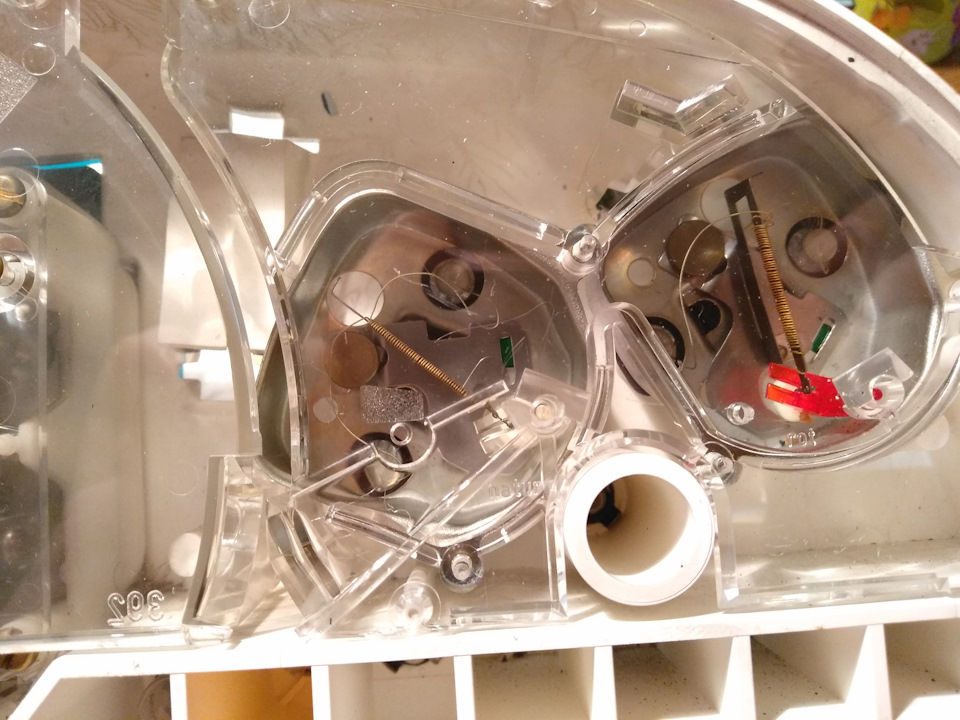

Так це все виглядає всередині

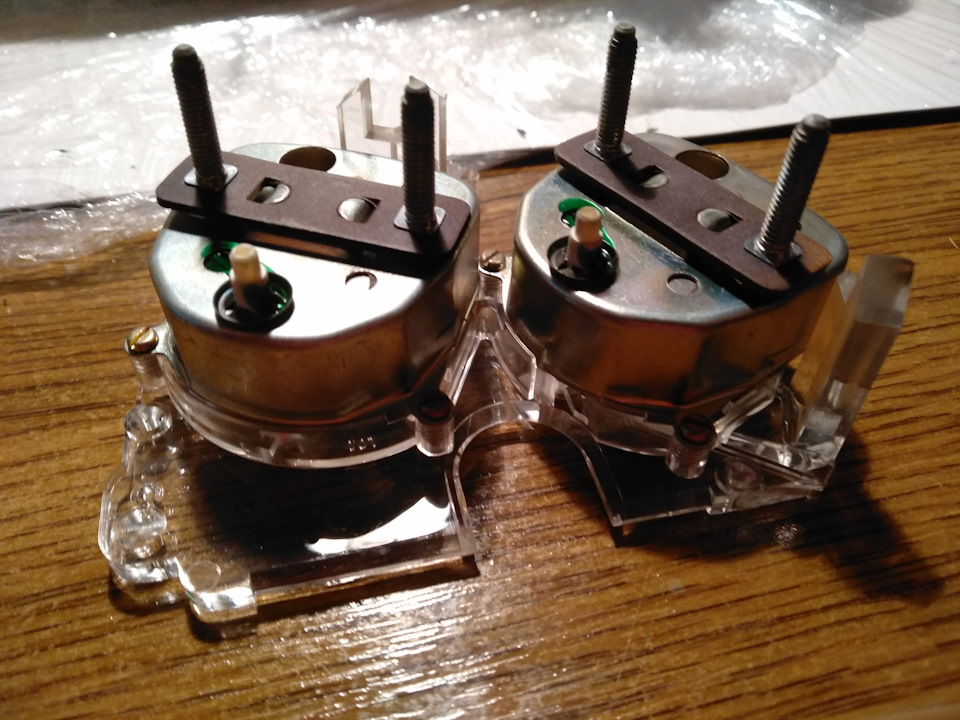

Це кріпляться покажчики палива і температури по два болти

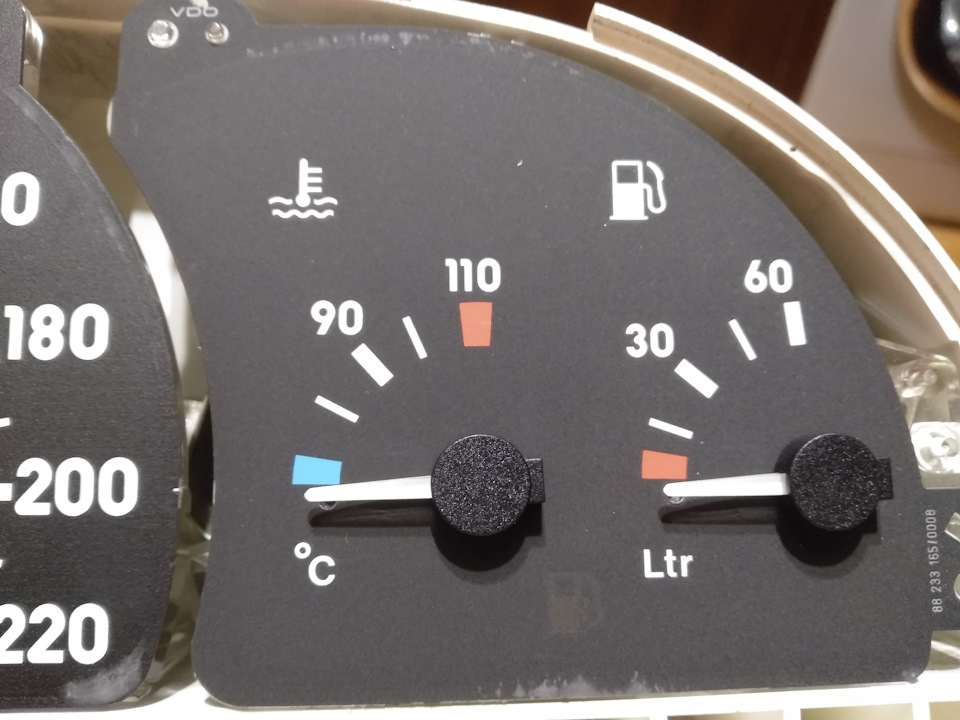

так вони виглядають
Вирізав спочатку підкладку під світлодіоди з паперу, а потімпереносив на пластик той який на стіни кладуть, тільки розрізавйого на дві частини і зрізав внутрішні ребра жорсткості, так явийшов із ситуації з підкладкою
готова пластикова підкладка
Місця встановлення світлодіодів
по два світлодіоди на вказівник свердлом двоєчка акуратно якомогаближче до центру і допрацьовувати надфільком до трієчки щобсвітлодіоди щільно сідали і кріпив я на рідкі цвяхи

Поїхали

Ось такою вона була до…
