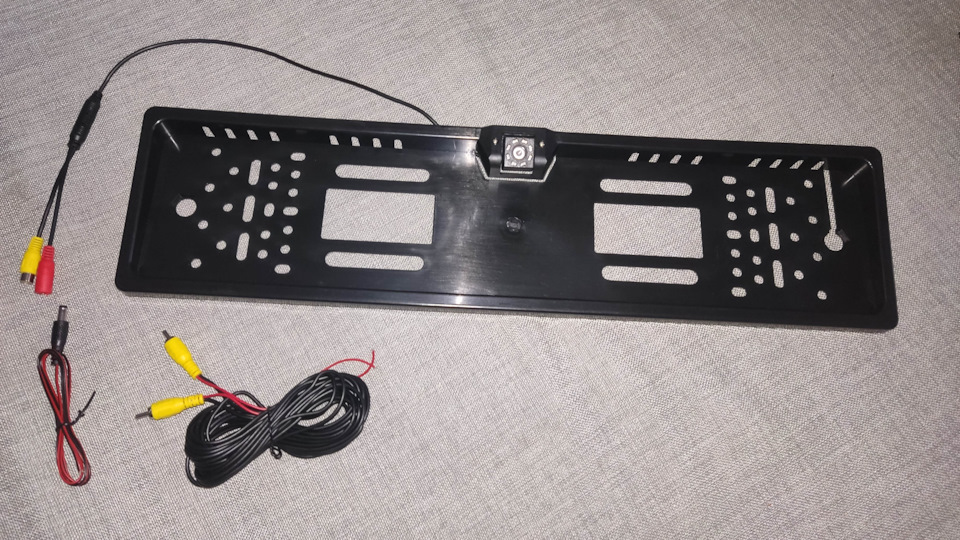

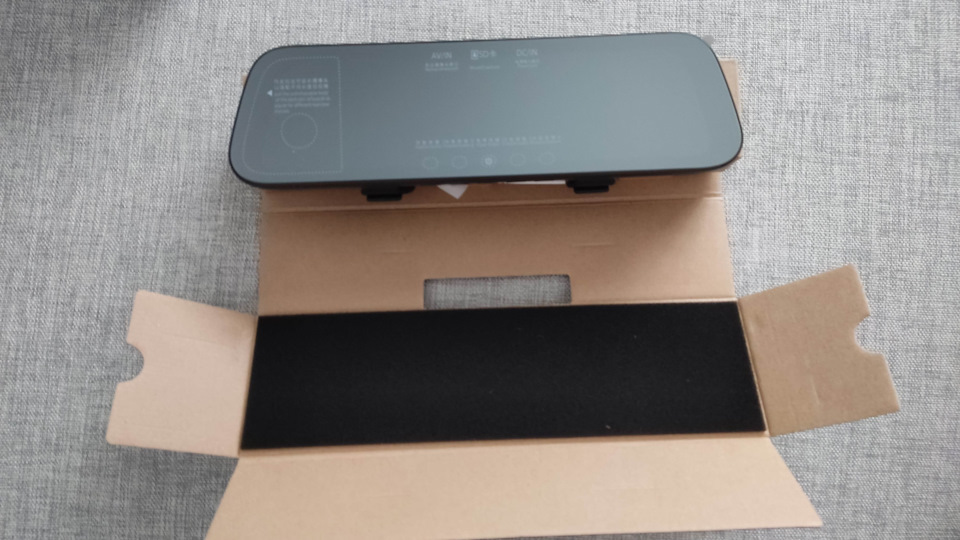

Приходить час і технології приходять навіть у такі брили як W140. Ужовозі вже з заводу стоїть камера заднього виду, і час від часупочинає з'являтися думка про впровадження такої опції і в 140-шкуДля цього було прикуплено дзеркало реєстратор і рамка з камерою.Стандартно такі регіки кріпляться до "рідного" дзеркала черезгумки, що м'яко кажучи жахливо. Тому розглядалися 2 варіанти. 1-вмонтувати його в рідне дзеркало. 2- замінити оригінальне нанове.
У мене рука не піднялася знущатися з оригінального, тому далі будеописаний варіант 2.

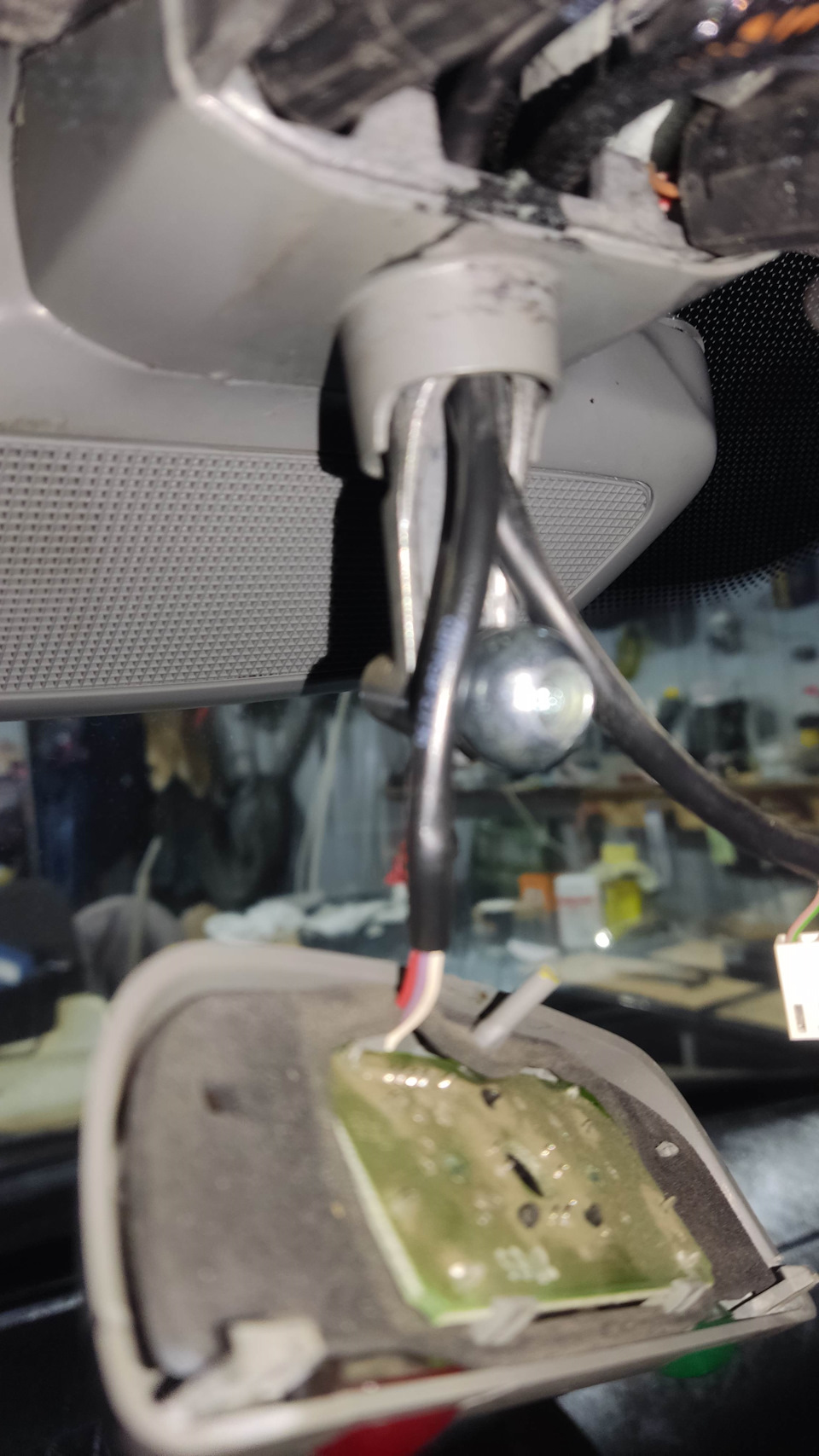

І так, рідне дзеркало кріпиться через шарнір до "перехідної плити"яка засувається до передньої частини корпусу дзеркала.Томурозбираємо 2 дзеркала і дивимося як їх можна "подружити"
Сам шарнір

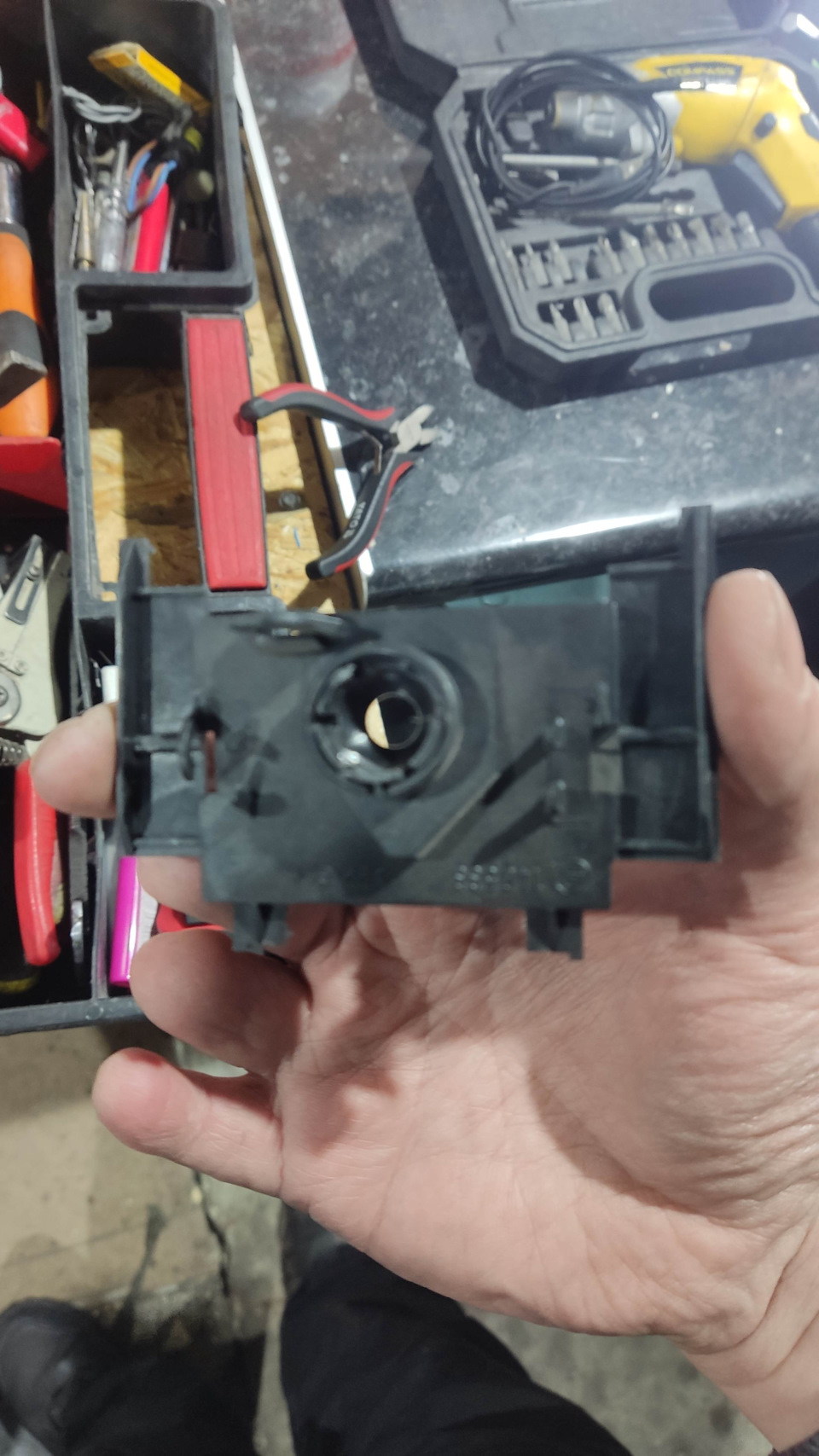

Перехідна плита (рідного дзеркала)
Розібране дзеркало xiaomi
Акуратно розбираємо нове дзеркало, на його задній стінці прикрученаплата, її теж знімаємо.
Тепер готуємося до "створення "бутерброду" з:оригінальноїперехідної плити, перехідної плити (яку ми надрукуємо, та задньоїстінки нового дзеркала.
>
З методом кріплення впоралися. Тепер би всю цю "красу" у корпус.Міруємо, друкуємо "трафарет", готуємо корпус. Корпус я надрукував, загрунтував і почав шукати фарбу в колір рідного пластику.Найближчий вийшов колір Montana 119. Не один в один але доситьблизький. Все в купу.

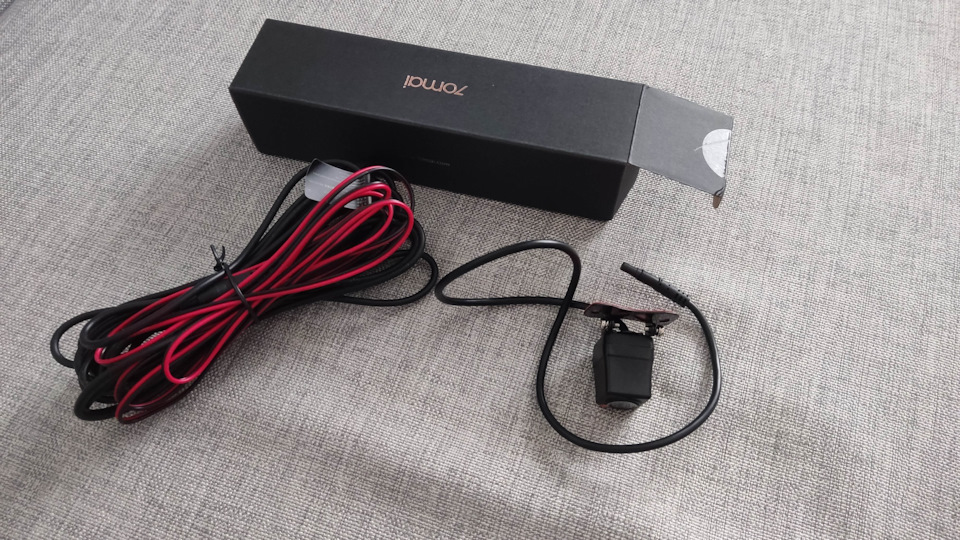

Вішаємо на нове місце. Кабель R-камери довелося подовжити (стандартна довжина 6м). Принагідно друкуємо та встановлюємо USBроз'єм і магніт для телефону в ящик рукавичок.
Ось і все. Рідне дзеркало упаковане і при потребі будевстановлено на своє місце.
.
