Першим кроком до дворежимки в моєму випадку була покупка мікросхемиWinbond 27C512 (так як Winbond 27C256 знята з виробництва). Я зпочатку думав що BlueChip розбірний і я просто зможу вставити цюмікросхему замість стокове але не там то було як виявилося тамікропа туди впаяна.Не маючи ніякого бажання лізти туди паяльникомі порушувати природний порядок речей було прийнято рішення простокупити перехідник з цього сайту.Ну і помітивши невелику несправедливість цін вирішено купити тільки плату щоб напаяти всеінше самостійно.

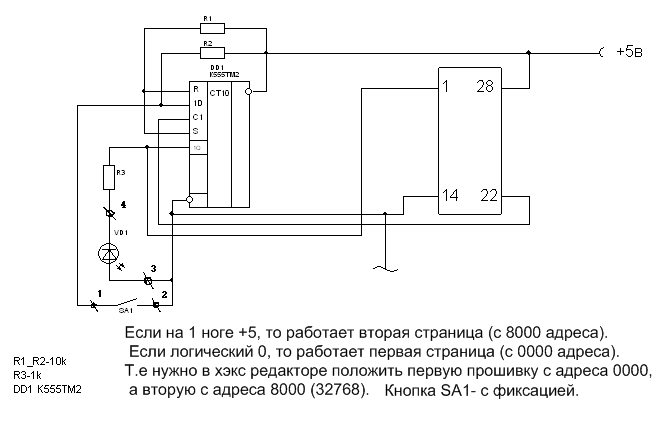

Схема та номінали резисторів для роботи дворежимки були знайдені натому ж сайті.
Тим кому цікаво викладаю схему для кращої зручності.
> Оскільки мікросхеми К555ТМ2 просто немає в SMD корпусі купивімпортний аналог 74HC74DR29.

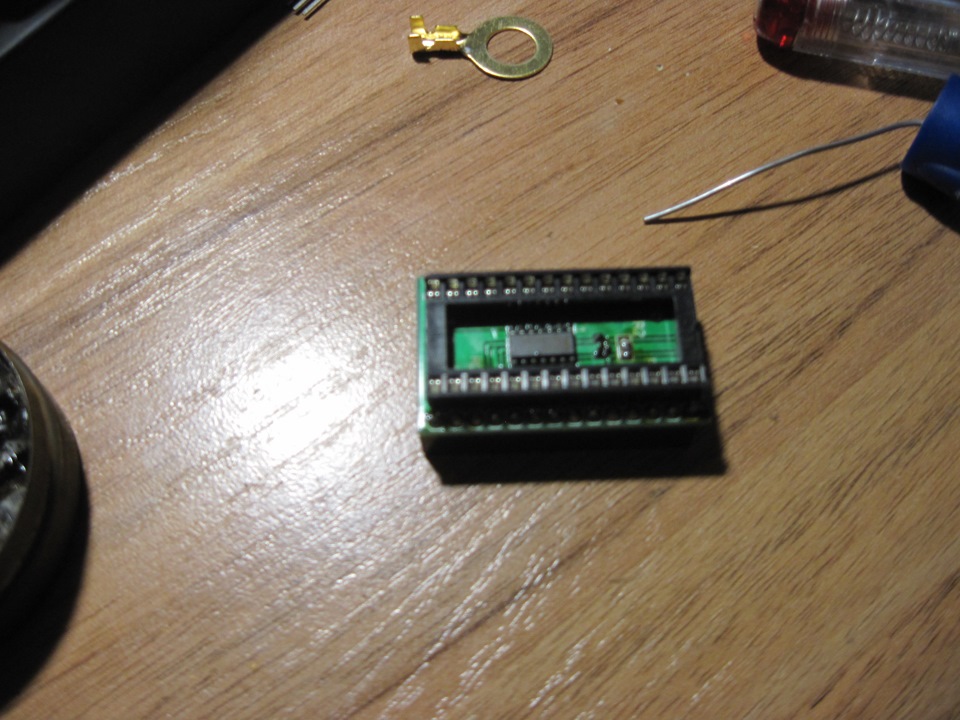

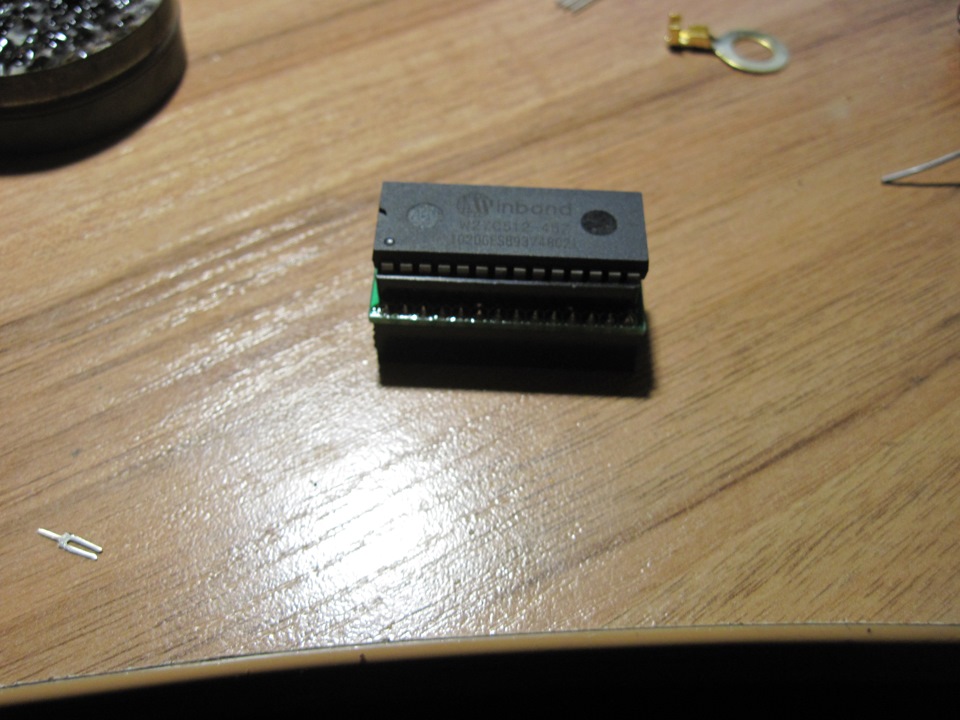

Ось уже зібраний перехідник

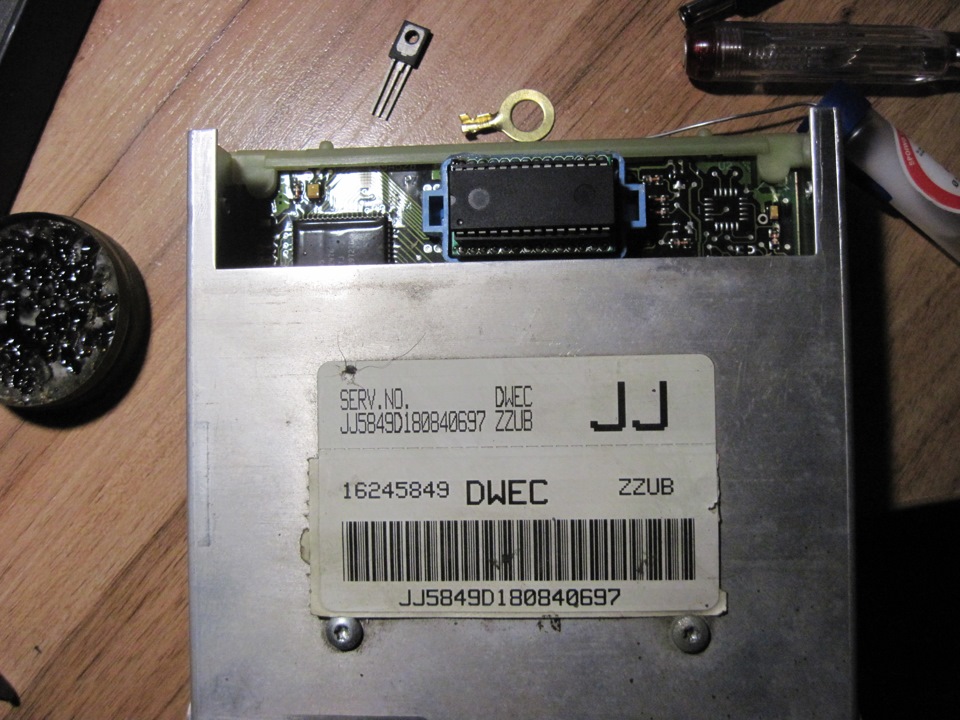

Ось так вже стоїть у бортовику.
Кнопку для перемикання прошивок фоткати не став оскільки поки незробив кінцевий варіант.
