Схема електрообладнання ГАЗ-21 (3 серія)

схема ГАЗ-21

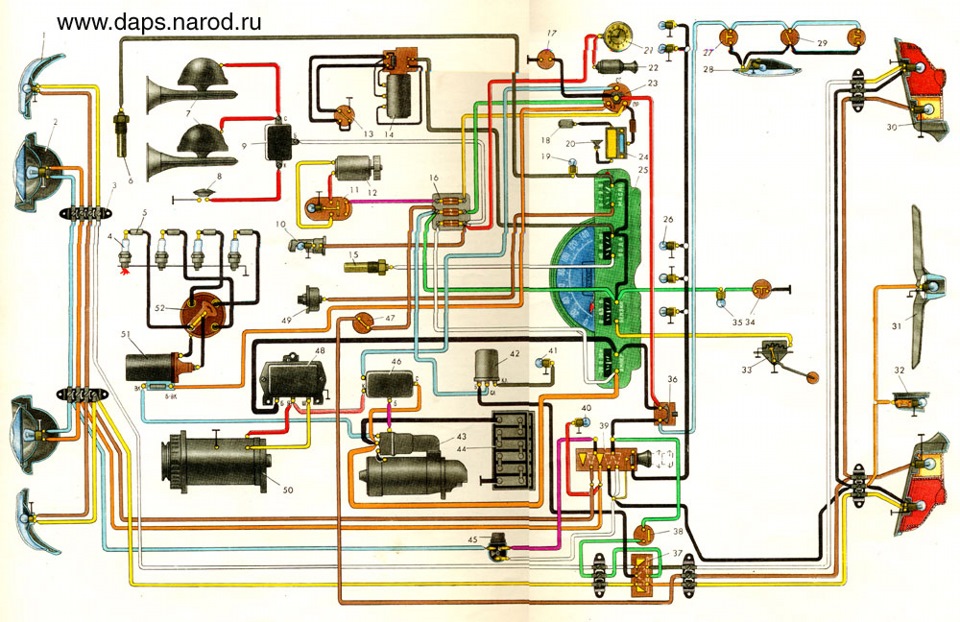

1 — підфарник; <
2 - фара;
3 - сполучна панель;
4 - свічка запалювання;
5 - пригнічний опір;
6 - датчик контрольної лампи температури охолоджуючої рідини врадіаторі;
7 - звукові сигнали;
8 - вмикач сигналів;
9 - реле включення сигналів 10 - підкапотна лампа;
11 - перемикач електродвигуна обігрівача;
12 - електродвигун обігрівача;
13 - перемикач електродвигуна склоочисника 14 - електродвигунсклоочисника;
15 - датчик покажчика температури охолоджуючої рідини вдвигуні;
16 - блок запобіжників;
17 - штепсельна розетка;
18 - блок живлення та підсилювач низької частотирадіоприймання;
19 - контрольна лампа температури охолоджуючої рідини врадіаторі;
20 - гучномовець; <
21 — годинник;
22 — прикурювач;
23 — вмикач запалення та стартера;
24 — радіоприймач;
25 — комбінація приладів;
26 — лампа освітлення приладів;
27 — дверний вмикач плафона;
28 — плафон Газ-21;
29 - ручний вмикач плафона;
30 - задній ліхтар;
31 - ліхтар освітлення номерного знака;
32 - ліхтар освітлення багажника;
33 - датчик покажчика рівня палива;
34 - вмикач контрольної лампи ручного гальма;
35 - контрольна лампа ручного гальма;
36 - запобіжник ланцюга освітлення;
37 - перемикач покажчиків повороту;
38 - вмикач світла «Стоп»;
39 - центральний перемикач світла;
40 - контрольна лампа далекого світла фар;
41 - контрольна лампа покажчиків повороту;
42 - переривник покажчиків повороту;
43 - стартер;
44 - акумуляторна батарея;
45 - ножний перемикач світла;
46 - додаткове реле стартера;
47 - вмикач світла заднього ходу;
48 — реле-регулятор;
49 — датчик вказівника тиску масла в двигуні;
50 — генератор;
51 - котушка запалення;
52 - розподільник запалення Газ 21.
