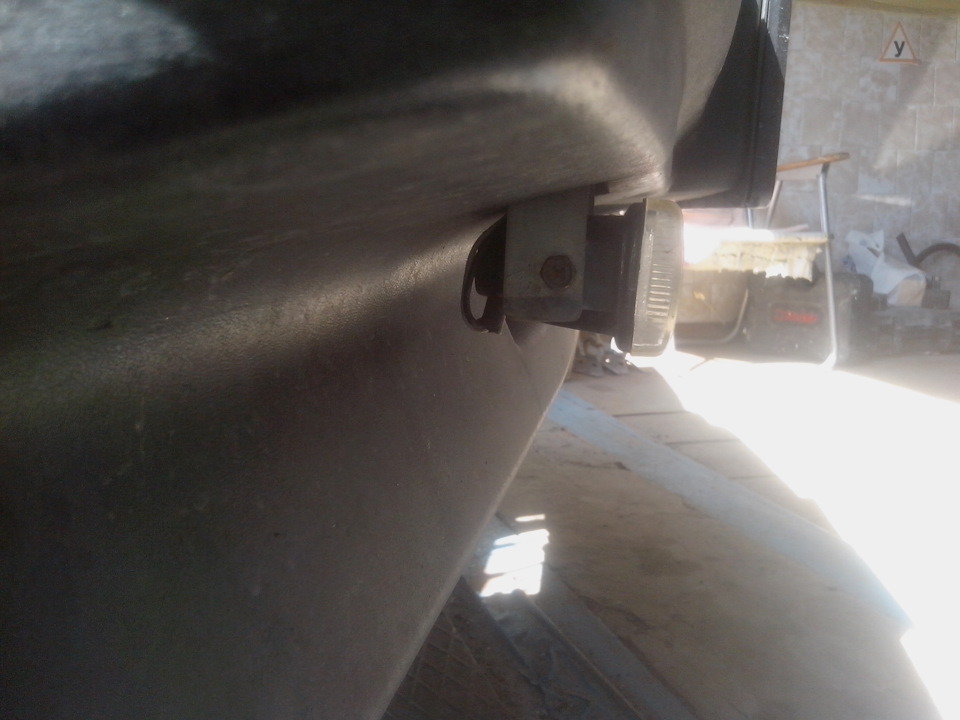

Дісталися мені по дешману китайські протитуманки. Позиціонувалисявони як ПТФ саме для зубилки, але зі стандартним кріпленням, крімсаморізами до бампера, їх ніяк не прикріпити. Довелося робитикріплення самому. Знайшов у гаражі смужку оцинковки, зігнув буквою "п" за розміром - готово. Причепити вирішив під болт кріпленнябампера.

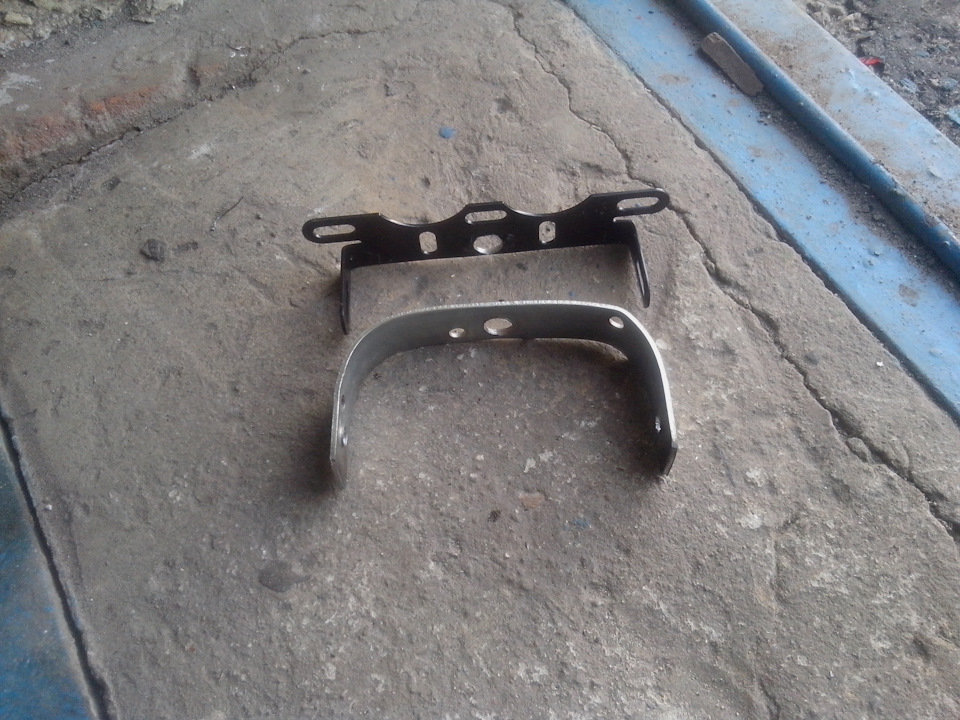

Кріплення з комплекту та колгоспне.

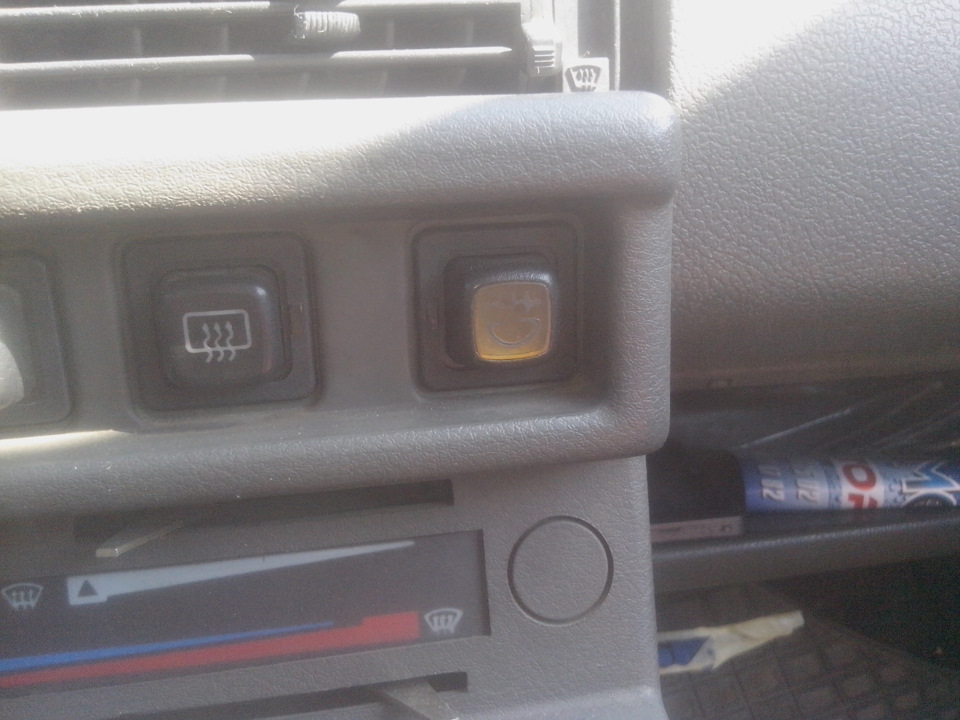

Підключати вирішив через монтажний блок, за стандартною схемоюКнопка на низькій панелі ставиться замість заглушки поруч ізобігрівом заднього скла. Кнопки №9 тягнемо провід до контакту №19колодки Ш4 монтажного блоку З контакту №10 кнопки на контакт №5колодки Ш4 МБ, там вже є провід на реостат підсвічування приладки —зрощуємо з ним.

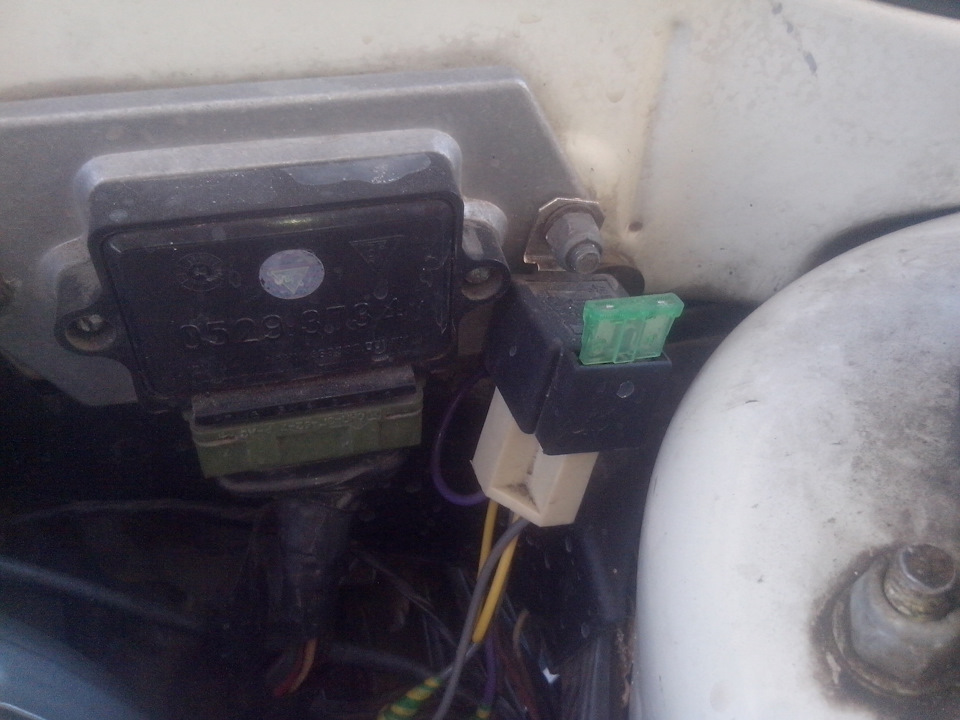

Далі знадобиться чотириконтактна релешка Я причепив її під болткріплення комутатора.
Релешка. Від ноги 86 реле тягнемо провід до контакту №17 колодки Ш7МБ.
Від ноги 30 — на контакт №1 колодки Ш8 МБ.
Від ноги 87 — на контакт №8 колодки Ш8 МБ.
З реліжкою все. Далі від контакту №2 та №3 колодки Ш8 тягнемо дротидо правої та лівої ПТФ відповідно. Масу ПТФ підключав під болтикріплення фар.
Вставляємо запобіжники в роз'єми №1 і №2 монтажного блоку. Першийвідповідає за праву ПТФ, другий за ліву.
Розташування колодок у МБ.

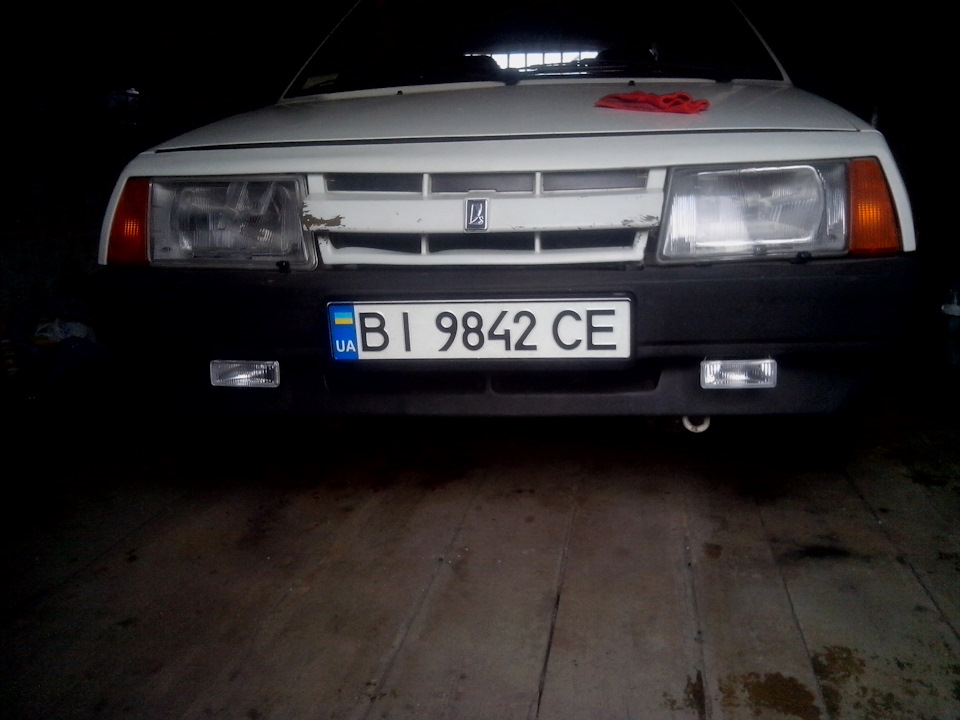

Перевіряємо — туманки працюють, включаються тільки разом ізгабаритами/ближнім світлом./>
Дякую за увагу. Сподіваюся, комусь цей пост буде корисним :)
