AHBA - остаточна перемога (і трохи про принцип роботи)

Приблизно два місяці зі змінним успіхом тривала ця битва. Основназаковика була з кодуванням (як це не дивно), а саме з помилкоюU2100-00, але завдяки порадам oldjaguar Бажанняперетворилося на реальність! За що йому невимовно вдячний!
За традицією кілька фото:

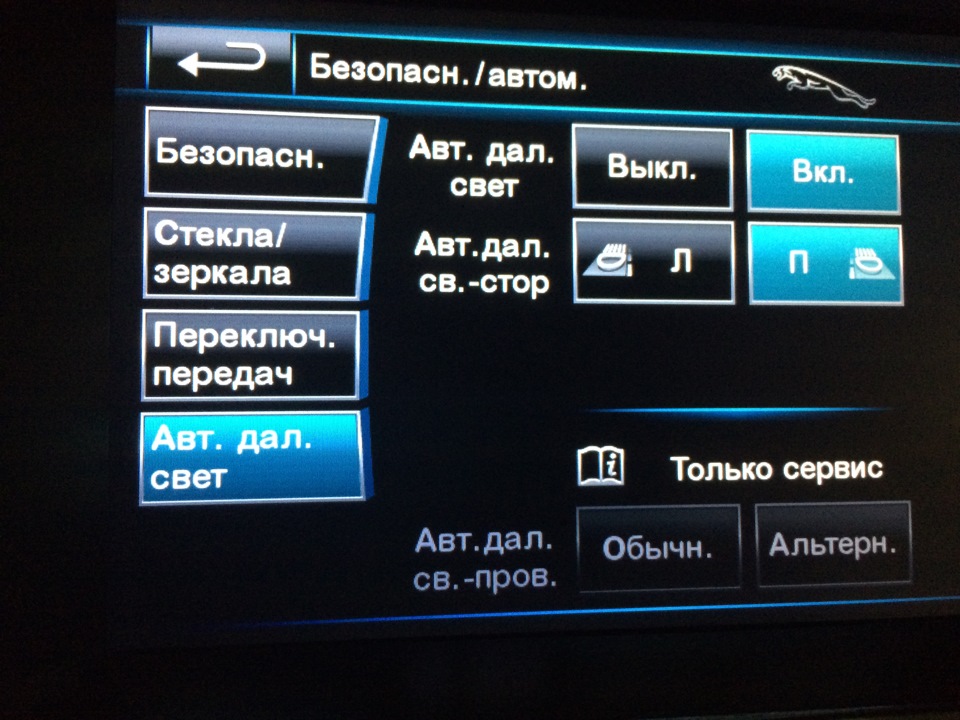

повністю робоче меню AHBA

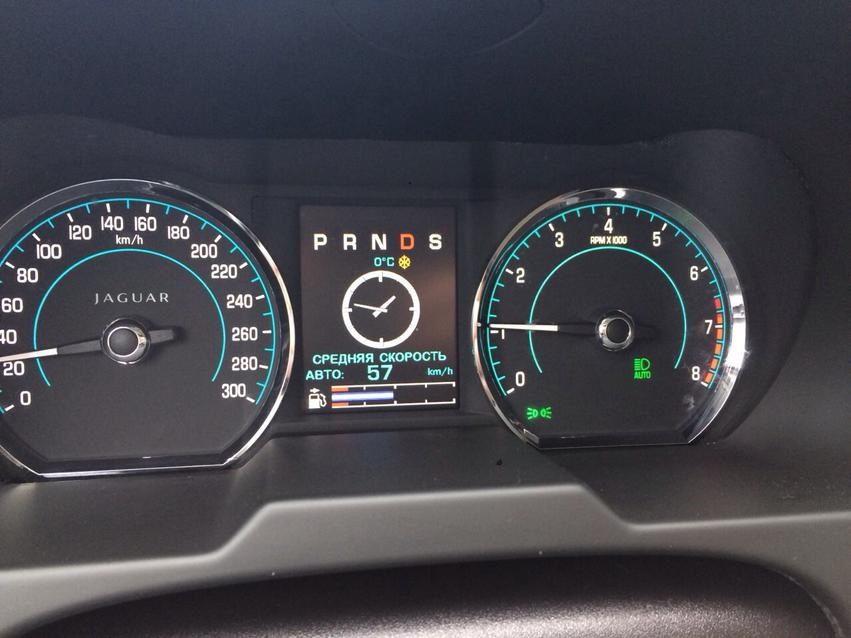

довгоочікувана пінктограма активованого автоматичного далекогосвітла Auto

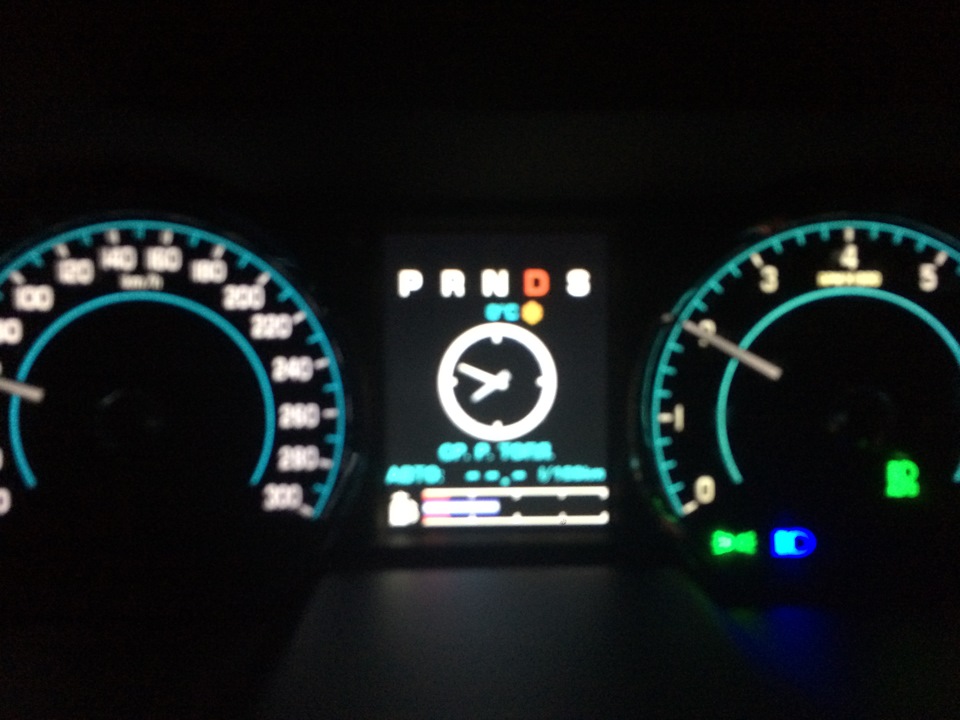

автоматичне включення далекого світла

На останок трохи теорії як ця функція працює:

Робота системи автоматичного перемикання дальнього світла (AHB)регулюють блок керування AHB в корпусі дзеркала заднього виду всалоні, і центральний розподільчий блок (CJB) .Блок управління тацентральний розподільчий блок з'єднані по середньошвидкісній шиніCAN.

Блок управління AHB отримує живлення від CJB, коли запаленняперебуває в режимі 6 (запалювання включено) У конструкцію дзеркалазаднього виду входить також датчик камери низької роздільноїздатності, яка реєструє фари і стоп-сигнали автомобілів, щорухаються попереду. Датчик з'єднаний з блоком управління, якийоцінює зображення, перевіряючи інтенсивність і розташування джерелсвітла. Якщо умови виконуються, блок управління активує функціюAHB, направляючи в CJB запит на включення далекого або ближньогосвітла за середньошвидкісною шиною CAN. Після цього CJB керуєшторкою в біксеноновому прожекторному блоці.

Система AHB діє у складі системи автоматичного керування фарами.Під час руху в нічний час система AHB автоматично вмикає та вимикаєдальнє світло. Для цього необхідно дотримання наступнихумов:перемикач освітлення встановлений в автоматичне положення, багатофункціональний LH підрульовий перемикач в середньомуположенні, освітленість приблизно 1 люкс або менше, відповіднашвидкість руху. При включенні системи AHB на панелі приладівзагоряється попереджувальний символ. >

Система AHB активує і включає сигналізатор для індикації готовностісистеми до керування далеким світлом тільки при дотриманнінаступних умов:AHB активована через меню панелі приладів;
перемикач освітлення встановлений у положення AUTO;
LH багатофункціональний підрульовий перемикач встановлений усереднє положення;
рівень освітленості нижче 100 люкс - див.Розділ "рівніосвітленості" нижче;
функцію не було заблоковано або скасовано — див. Розділ "блокування" нижче;
датчик камери не заблоковано.
Управління дальнім світлом

Якщо система AHB активована, вона включає дальнє світло фар придотриманні наступних умов:відсутні зустрічні транспортнізасоби;
відсутні транспортні засоби, що рухаються попереду;
автомобіль рухається за містом, тобто. Відсутнє вуличнеосвітлення;
рівень освітленості нижче 1 люкс – див. Розділ "рівні освітленості"нижче;
відповідна швидкість руху - див. Розділ "швидкість руху" нижче.
Керування ближнім світлом

Якщо система AHB активована, вона включає ближнє світло фар придотриманні будь-якої з наступних умов:

<
є зустрічні транспортні засоби;
є транспортні засоби, що рухаються попереду;
автомобіль рухається в місті, тобто. Є вуличне освітлення;
рівень освітленості вище 1 люкс – див. Розділ "рівні освітленості"нижче;
невідповідна швидкість руху - див. Розділ "швидкість руху"нижче;
відображене світло, що не розпізнається, від дорожніх покажчиківабо розмітки – див. Розділ "обмеження системи" нижче.

Рівні освітленості
< /p>
Поріг включення зовнішнього освітлення в системі нормальногоавтоматичного перемикання далекого світла становить приблизно 100люкс. Це значення вимірюється датчиком дощу/освітлення, встановленим на вітровому склі. Коли рівень освітленості падає доцього значення, включається ближнє світло фар, зовнішнє освітленнята сигналізатор системи AHB. Це попереджає водія про активаціюсистеми та її готовність до автоматичного вмикання далекого світла.при подальшому падінні рівня освітленості приблизно до 1 люкс (цезначення вимірюється датчиком освітленості, встановленим у корпусідзеркала). Далеке світло не потрібне, якщо рівень освітленостівищий за 1 люкс.
Сигнал швидкості руху надходить у CJB від модуля ABS (антиблокувальна система гальм) високошвидкісною шиною CAN. Привиконанні інших умов включення CJB включає фари далекого світла, якщо швидкість руху перевищує 40 км/год (25 миль/год). Якщошвидкість руху падає нижче 24 км/год (15 миль/год), CJB перемикаєфари на ближнє світло. Різниця в 15 км/год (10 миль/год) міжпорогами включення та вимикання запобігає безперервному перемиканнюближнього/далекого світла під час руху з малою швидкістю.
