Установка Meridian Surround Sound System частина 2

Вибрав час написати продовження з елементами жахів тарозчленування, а саме розповідь про встановлення, здавалося бхвилинної справи, центрального динаміка.

Для початку повернуся до теоретичних викладок:

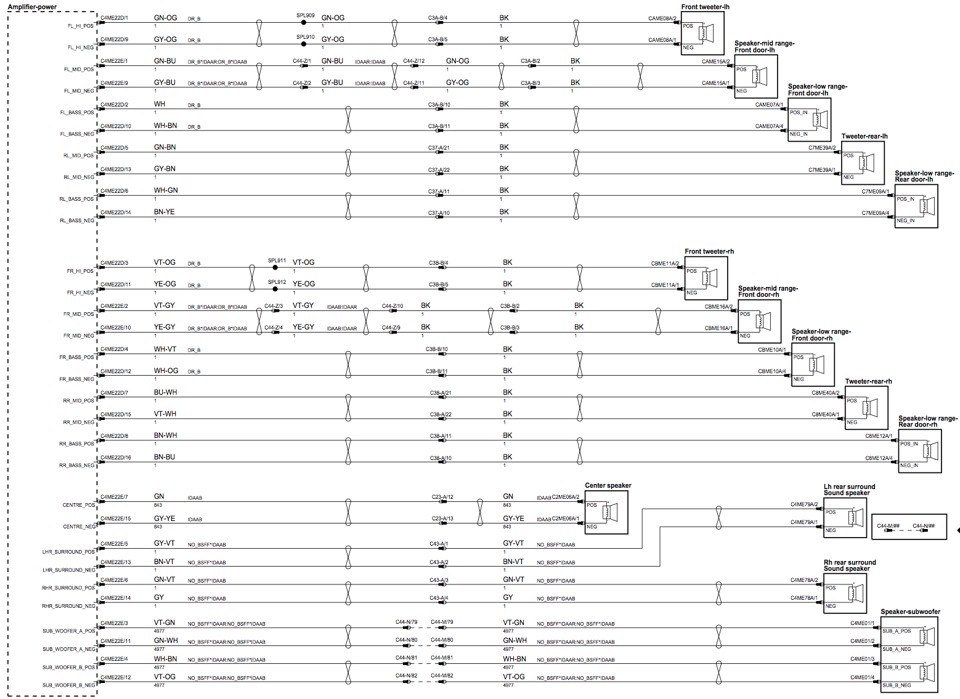

На схемі досить зрозуміло описано всі місця з'єднання проводки:

15 speakers sound system

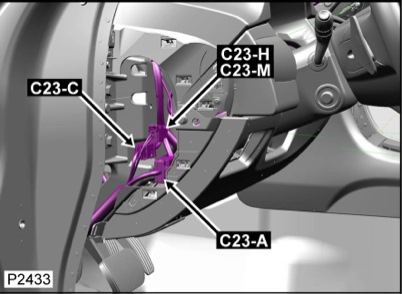

На замовлення центрального динаміка дістався фішки С23-А,
С23-А

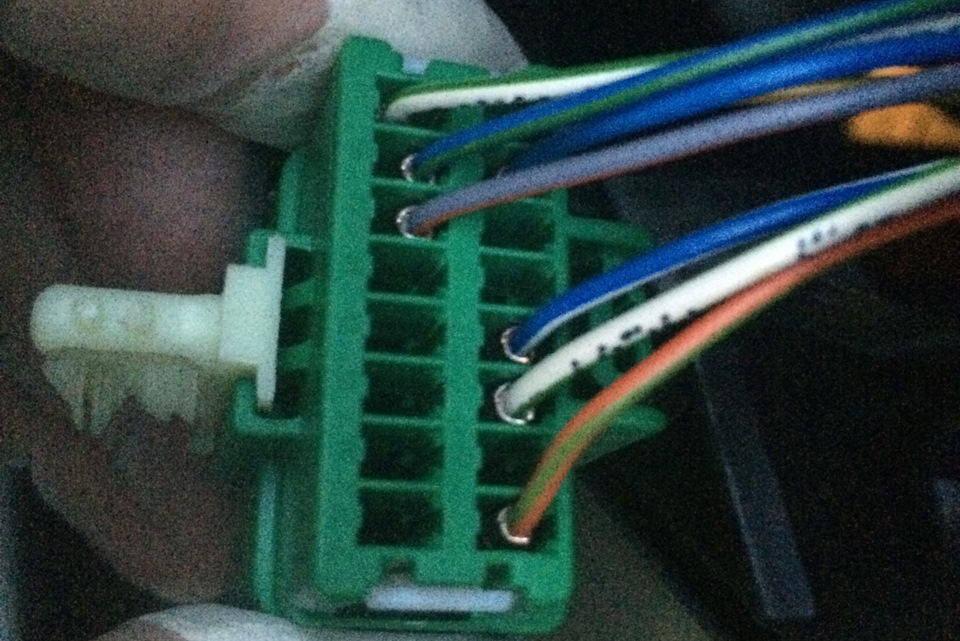

для перевірки наявності проводів у пінах №12 і №13, на мою великурадість, ці заповітні дроти там опинилися, побіжно пробігшись пофішці у відповідь (подумавши що шукані дроти також присутні) зрадістю розмістив замовлення на бажаний компонентC2Z22817

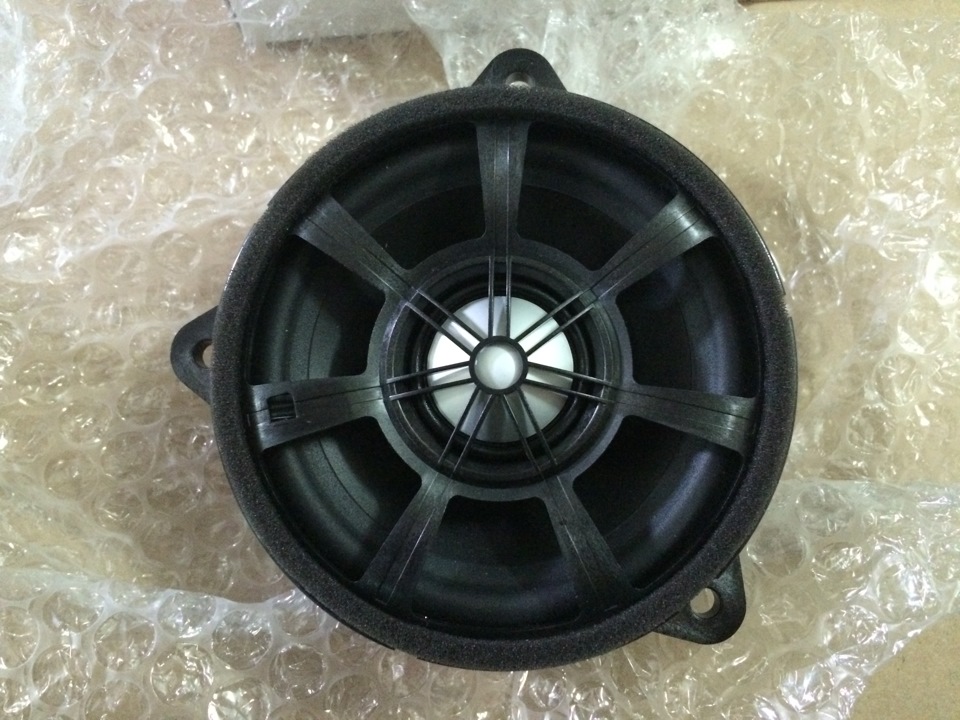

динамік
Після встановлення підсилювача та перевірки його працездатності (https://megadriver.org/p1299193-ustanovka-meridian-surround-sound-system-castina-1), перевірив працездатність динаміка
накидаю тестові проводи<
і з радістю починаю пошуки того чого немає :) (як виявилосяпізніше) — частини проводки, яка мала б бути під вітровим склом, (фото розбирання елементів торпеди та зняття деяких компонентів неробив, але на збір всього назад пішов цілу годину) в повномуздивуванні, не знайшовши шукану частину проводки, і повернувшись дотеоретичних викладок, знявши частину фішки у відповідь зрозумівсвою помилку — проводки немає! — зворотний бік місяця :(

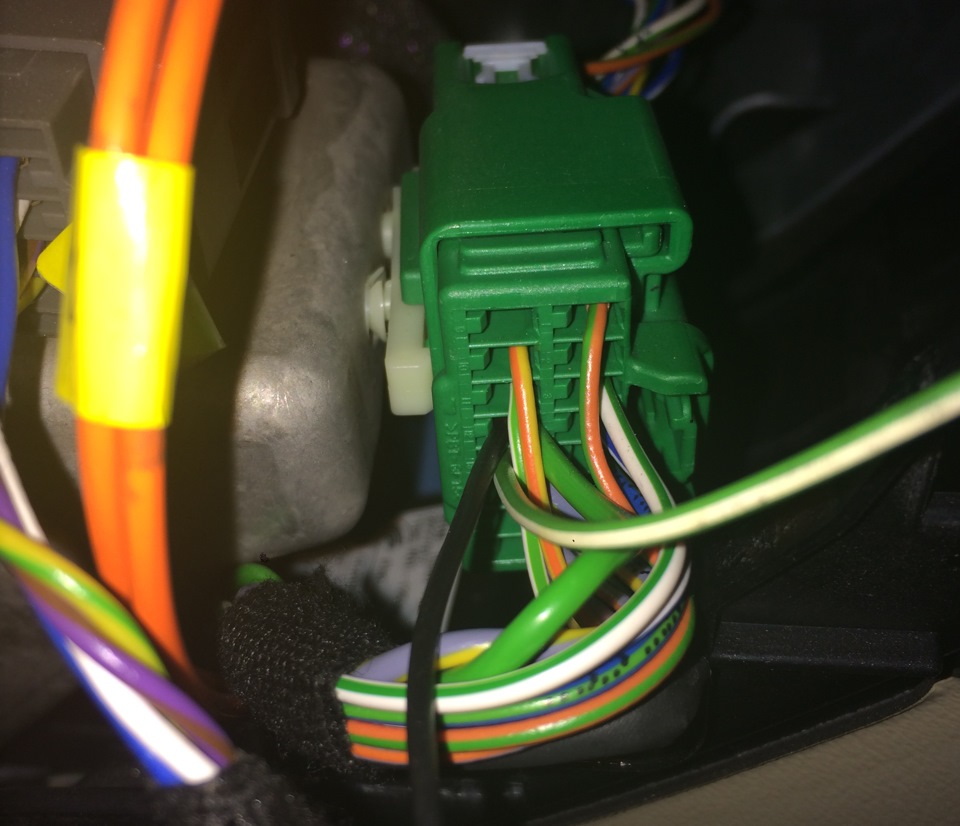

Щоб би закінчити, хоча б тимчасово з інсталяцією, вирішив тестовупроводку підключити до фішки, потай проклавши проводку, взявся завстановлення героя на своє законне місце, закріпивши трьомашурупами C2D 4520 спробував встановити на законне місцештатну кришку... І тут прийшло розуміння, чому на авто з системамиB& W і Meridian вона "трохи" інша... Ця не підходить:
— кришка і динамік
Кришку не хотів замовляти (тепер доведеться і ж замовив) неподобався зовнішній вигляд, не фанат написів і логотипів, алеїздити якось треба — взявся за хірургічне втручання — для початкувирізав пластик
їздити ось так:
— вид динаміка 01
— вид динаміка 02

Це рішення нагадало мені С-XF :)

— Jaguar-C-XF-Concept-Interior-Sketch
Після цієї інсталяції з'явилася нормальна сцена, обсяг таперевірені композиції зазвучали по-новому
