Подивився, що багато людей допрацьовують замок запалюванняпідсвічуванням, при тому, що саме гніздо під лампочку і розсіювачтам є :)
От і я надихнувся записом Vovan-tmb і вирішив зробити собі, вибрав саме цей спосіб, оскільки таке підключення відповідаєзаводському, якби спочатку там була лампочка і проводка.Запис у БЖВолодимира :) і підсвічування замку запалювання.

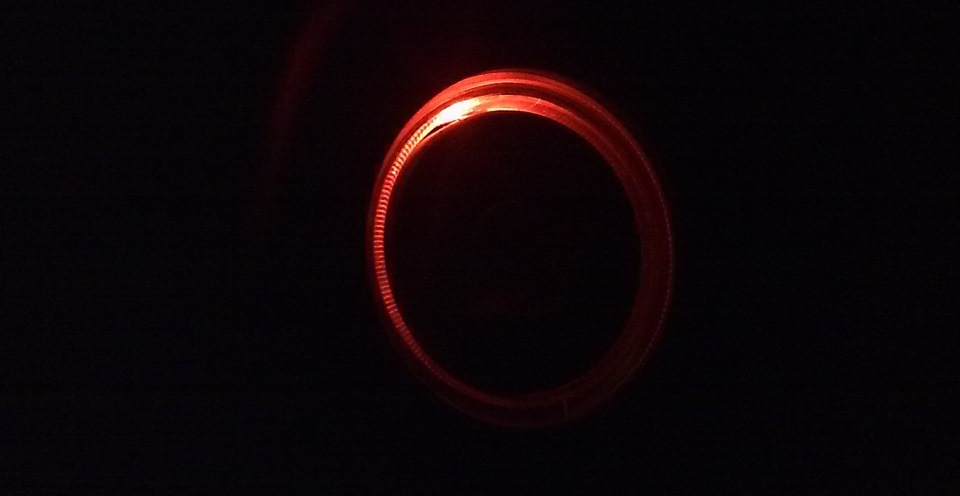

Ось що в результаті вийшло

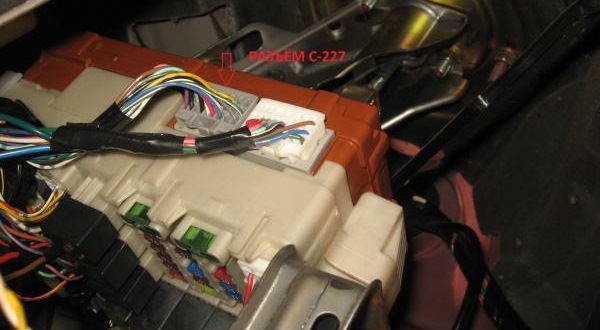

Використовував світлодіод 9V без опору.Взяв з 10ки з приладупатрон, витяг металеві контакти і поставив туди світлодіод, щоб усюцю справу трималося, промазав трохи клеєм, проводи пустив підкермом, як вже писалося в БЖ (посилання вище) приєднався до роз'ємуС227 до контактів 69 і 71 відповідно.

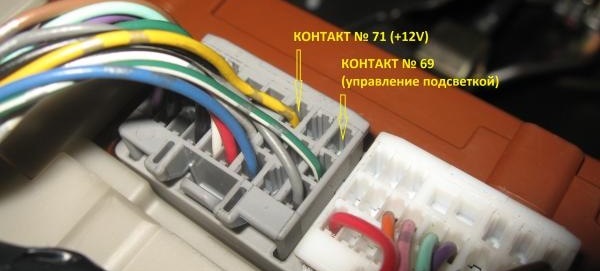

Контакти 69 і 71
Режим роботи підсвічування:
Включається при відкритті тільки водійських дверей і не гасне докидвері відкриті. Гасне через 30 секунд або після того, як будевставлений ключ у положення "запалювання". Підключення тому щозагоряється лампочка тільки тоді, коли це потрібно, а якщоврізатися до габаритів або до іншого джерела світла, то лампочкабуде горіти або постійно або тоді коли включені габарити або щоінше, що позбавляє сенсу цього підсвічування замка :)
Коментарі20
Де цей роз'єм знаходиться підкажіть будь ласка
З зворотного боку блоку запобіжників під кермом
Як туди дроти під'єднати?
Питання таке, чи є на все це бойду запобіжник? А то я ось зробив, і тепер переживаю))
А мінус будь-який або від кінцевика двері? роблю також начебто, але вона світиться постійно.
Мінус прямо з роз'єму береться в який вставляєш дроти від світлодіода)
так контакт 69 це мінус виходить?
Саме ;)
В закладки та до керівництва!
ти проводки як підключав через клемки або просто впхнув? знімав блок запобіжників чи так?
ні, клемки не ставив, скрутив, склав удвічі і засунув, там глибина нормальна так що не випадають, сидять впевнено. а блок запобіжників не знімав, витягнув штекер з роз'єму і вставляв так, головою вниз))))
Я зараз розламаю все до хронів тут як їх туди запхати ((((((((((((
Є номер патрона? І який саме світлодіод брати? Будь-який?
Я взяв патрон з 2110 з приладки, він відмінно підійшов, але в ідеалі там загальне місце під патрон який у нас стоїть у підсвічуванні попільнички MS820083. А світлодіод будь-який без патрона, просто з двома ніжками щоб добре заходив у патрон ))
Підпис))
Дякую))
Дякую! )
цікаво) передплата!
Прикольно! цікава ідея.
підписка))
