Штатна сигналізація Cobra 7887. Технічна частина

Всім привіт.
На жаль поки не закінчив з сигналкою, тому поки тільки ті частини, про те, що встиг зібрати
Тож, як ми вже знаємо, ця сигналка встановлювалася на Меган 2, алекрім цього вона встановлювалася ще дуже давно навіть на Логани.
Які вони бувають (сучасні):
Cobra 7887 для<
Megane II седан/універсал - 7711229345
Megane II хетчбек - 7711229344
Scenic II - 7711229348
Laguna II - 7711
Twingo I - 7711221157
Logan - 6001998203, 6001998204
Датчик удару - 7701416069
Датчик від Дачії - 60019
Звичайно ж це не всі коди, але все таки…
Отже, за відмінностями:
1. До кожної моделі авто йде своя фішка, для Мегана це 4 піна, дляЛагун це 6 пінів, 5 проводів, у Сценіці були й ті й інші, швидше завсе Гранд і простий. Скрутками.
2. До кожної моделі йде інший кронштейн, тому що місце встановленнятехнічно інше
3. Місце установки може бути різним, у Мегана це задня права арка (може бути і ліва)
У Лагуни це задня ліва арка, або зліва від ніг водія
У сценіка задня ліва арка< br/>
4. Фішки є у всіх, але не всі можуть їх знайти. У Мегана воназахована за ЦЕКБС у джгуті проводки
У Лагуни або біля ніг водія, або в Арці за оббивкою, буває, що ітам і там.
У Сценіці теж біля ЦЕКБС< br/>
5. Провідка залежить від моделі авто і місця куди вонавстановлюється, тому з лагуни купувати вкрай не рекомендую, оскільки дроти з фішкою підключення дуже короткі, не більшеметра.

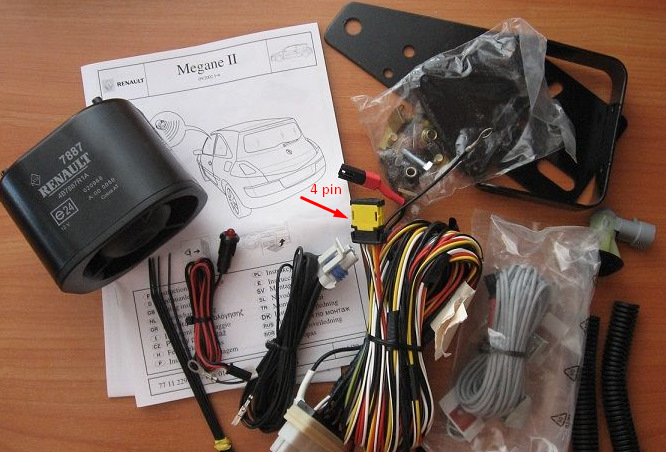

фішка на 4 піна

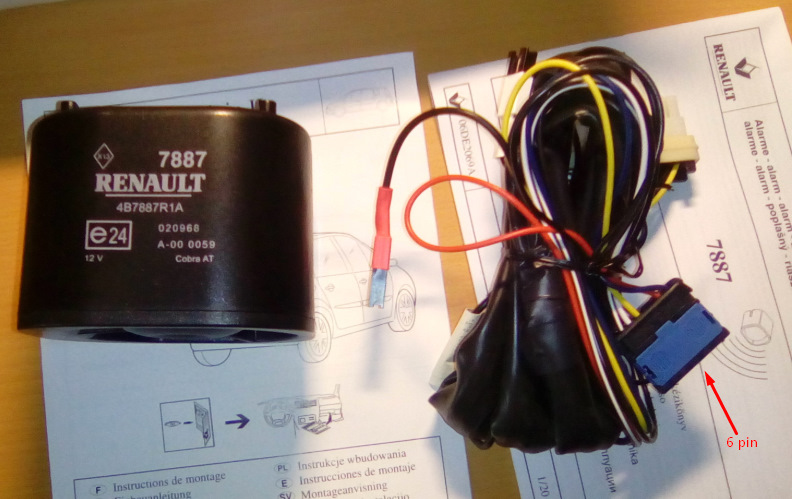

> фішка на 6 пін
Також на Лагуни встановлювалися моделі Cobra 7895 та 7897 (можливой інші)
Сама модель мало що змінює, але якщо поглибиться тобто відмінностів платі та розташування компонентів на ній, все інше без особливихвідмінностей

Також були й інші більш старі моделі Кобр, які комплектувалисяпультом. Величезний плюс цих сигналок у тому, що цей пульт ще й якналаштовувач, а також до них є дуже докладна інструкція, яку можнавзяти за основу для налаштування, але я поки що не подужав.

< Також залежно від ринку збуту, або моделі авто, сигналка маласвої заводські налаштування, як у моєму випадку, відсутність абоприсутність звуковим супроводом замикання і відмикання, або жспрацьовування.Залежно від фішки на 4 або 6 пінів різниця тільки втому, що на фішці. 6 пінів вже підключено контакт для датчикавідкриття капота. Все інше таке ж.

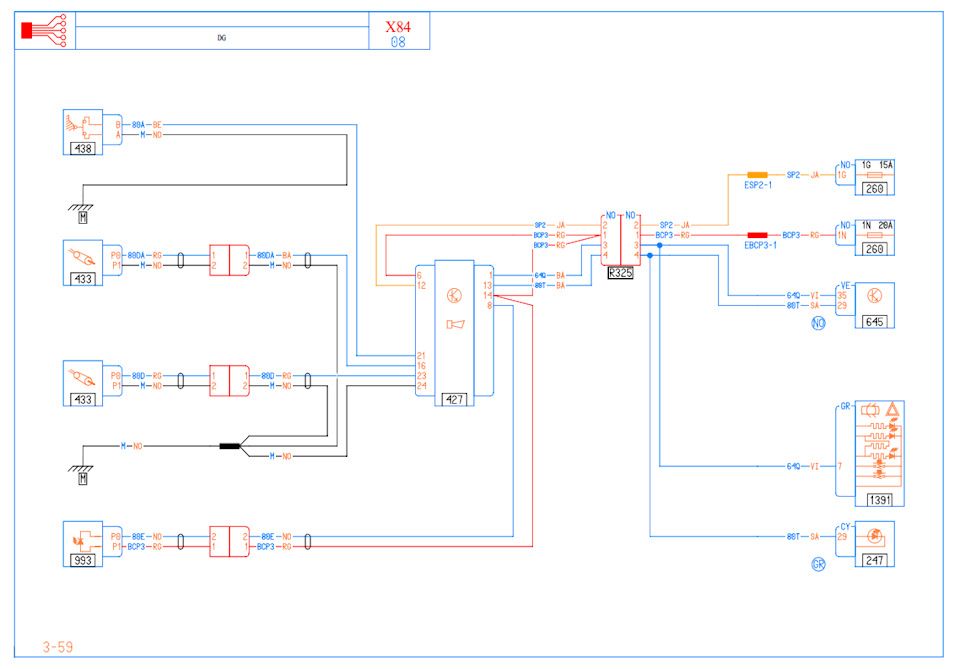

427- ЕБУ СИСТЕМИ ОХОРОНОЇ СИГНАЛІЗАЦІЇ R325 — фішка з'єднання

Також до цієї сигналки можна підключити і додаткові приводидверей, але це якщо до неї є пульт, у випадку з ключ карткою яквоно працює я не знаю, та й на більшості Рено воно не потрібне

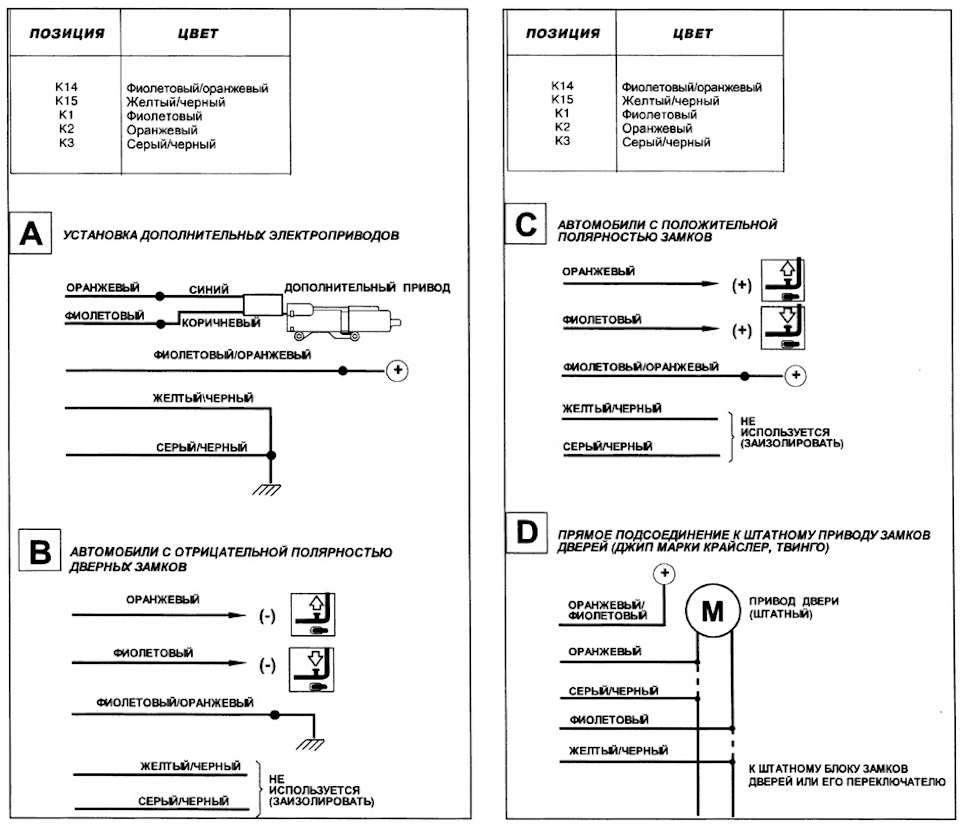

схема підключення додаткових приводів

Крім цього, є можливість підключити або додатковий клаксон, абоштатний, схеми нижче

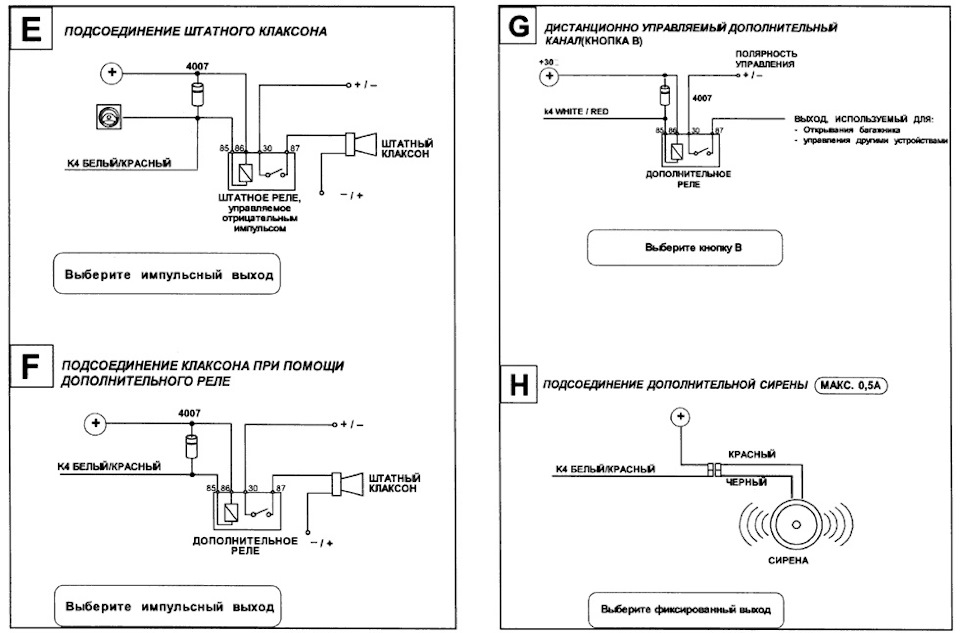

схема підключення доп клаксона

Далі наведена схема всіляких підключень, до цієї сигналки, проблема тільки в тому, що у вище перерахованих версіях немає впроведенні цих пінів, але їх з легкістю можна позичити з фішок відБП комп'ютера. Згідно зі схемою підключення до автомобіля13-контакт йде на щиток приладів і ЦЕКБС, а тут це Антена, але єпідозра, що це через те, що це більш рання версія, яка не працювалапо К-лінії.
< /Сигналізація одноразова і брати її з розбирання не рекомендую.На Білоруському форумі є варіант як обнулити сигналку, але вона недля всіх моделей підходить. Правильно, або є доповнення, діліться, будемо доповнювати.
На цьому поки що все, коли адаптую свою, то викладу додатковуінформацію
